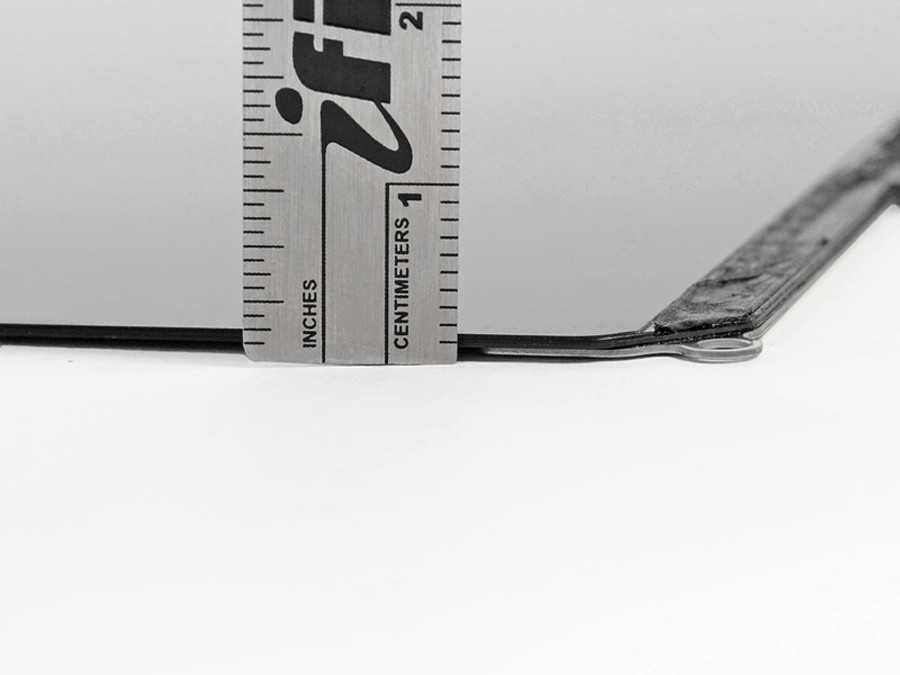

可見，玻璃和LCD的厚度一起為1.5毫米。蘋果放棄了將LCD面板放置在後殻以及前玻璃間的做法，而是使用機身鋁殻來作為LCD面板的框架，將LCD面板用作前置玻璃。

alfredku · 發表於 2012-7-3 11:44:54

接下來是LCD面板移除，天線和FaceTime纜線也移除。

alfredku · 發表於 2012-7-3 11:45:23

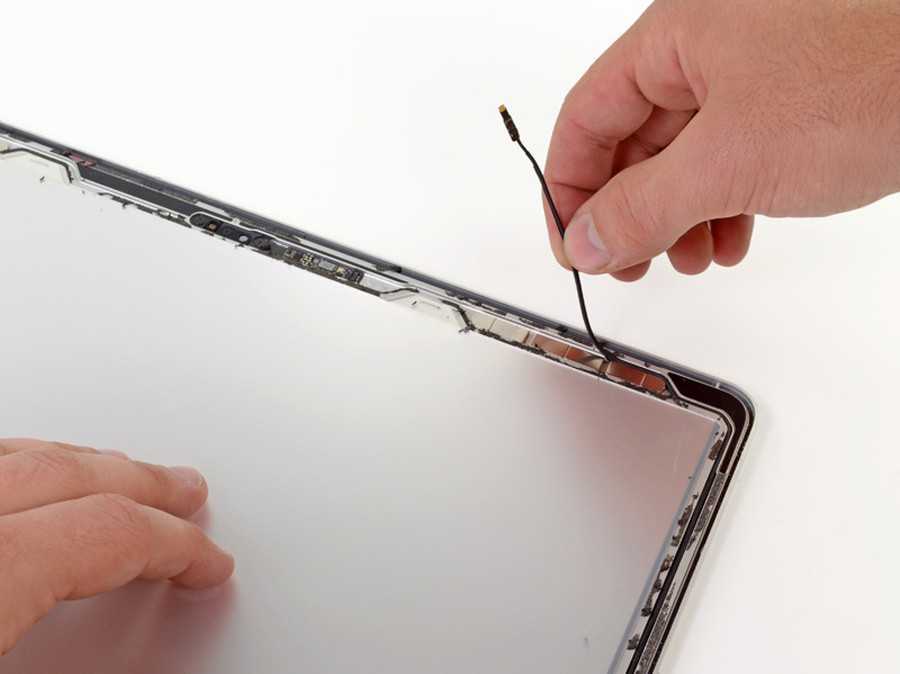

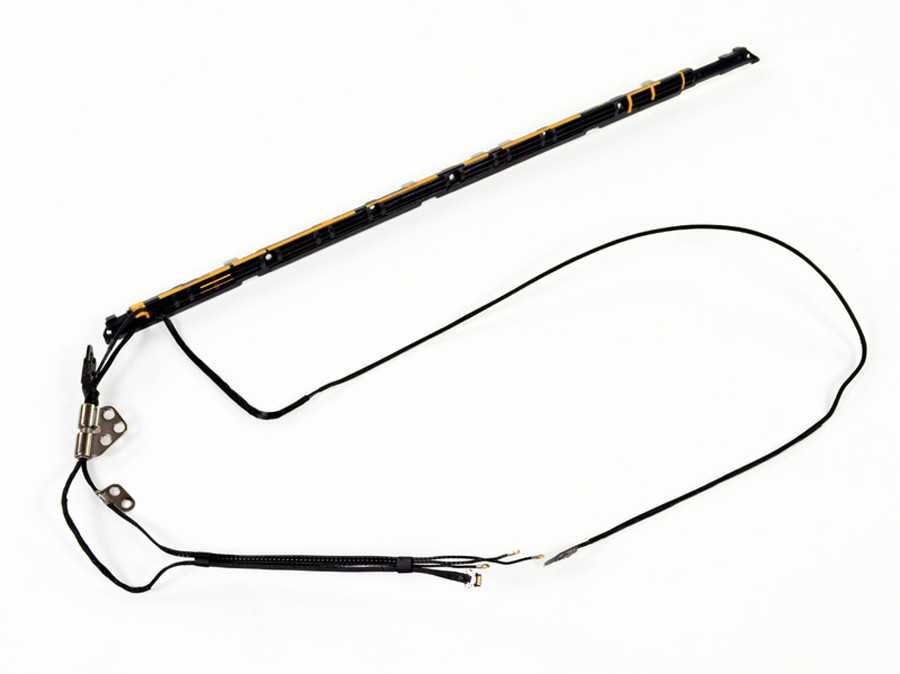

移除出來的天線。

alfredku · 發表於 2012-7-3 11:46:31

FaceTime攝像頭以及控制晶片，它可以讓你進行全高清視頻聊天。

alfredku · 發表於 2012-7-3 11:46:58

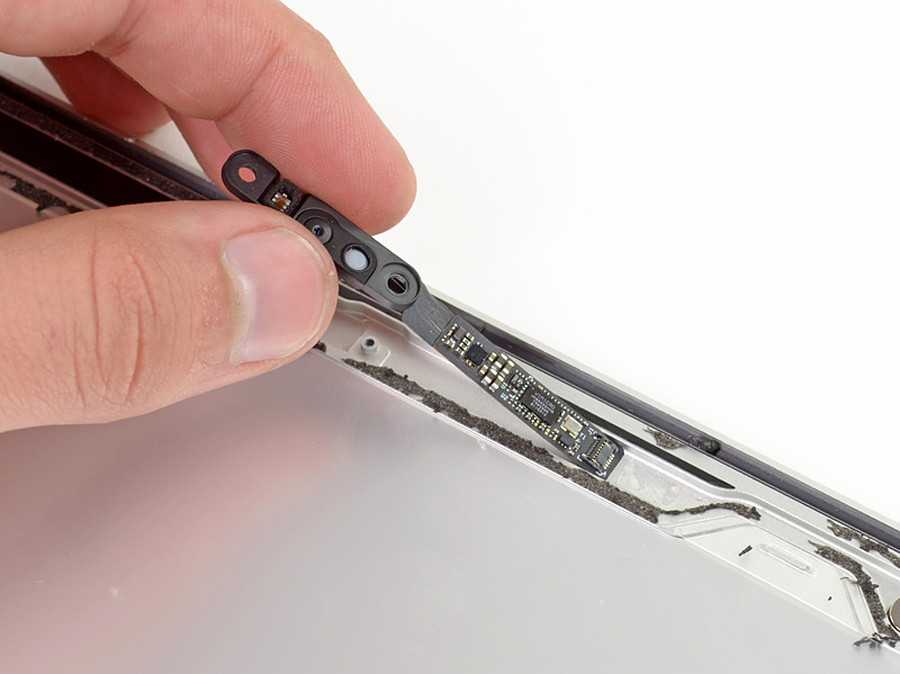

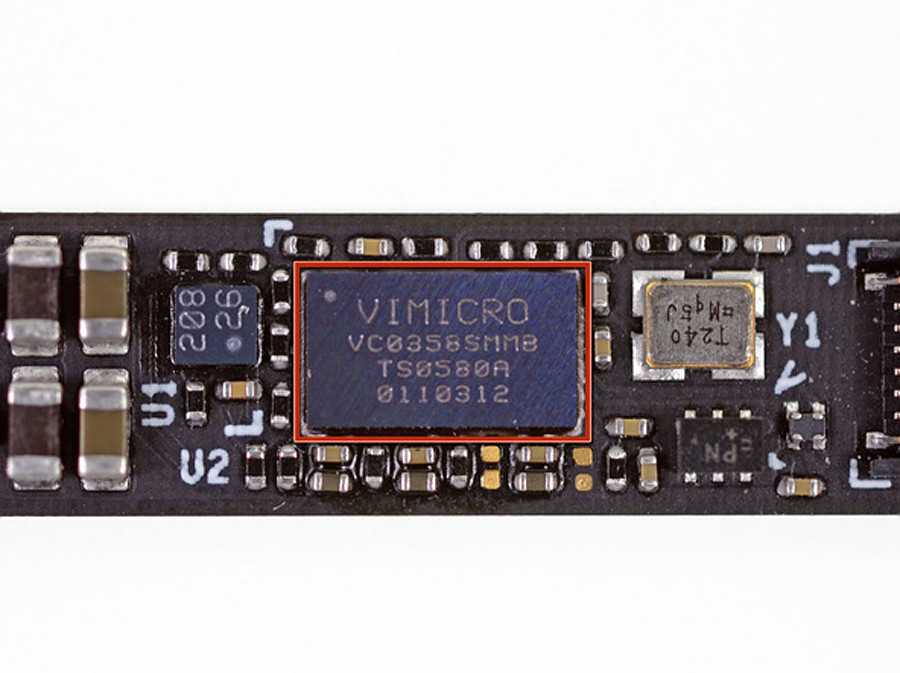

攝像頭板很容易取出，紅框內是標註攝像頭所使用的Vimicro VC0358 USB相機接口晶片。

alfredku · 發表於 2012-7-3 11:47:57

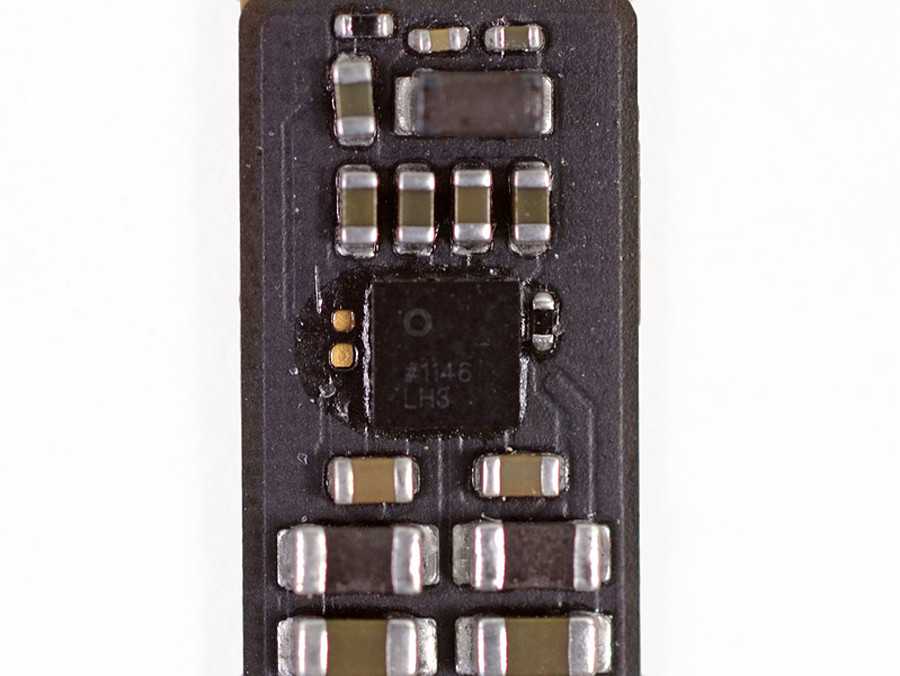

繼續是晶片特寫圖。

alfredku · 發表於 2012-7-3 11:48:29

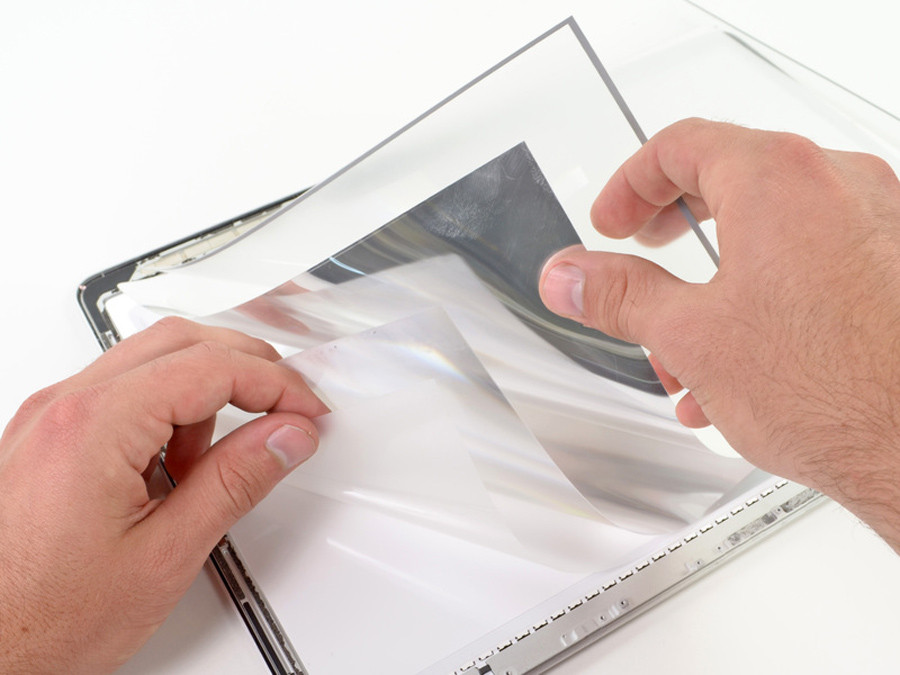

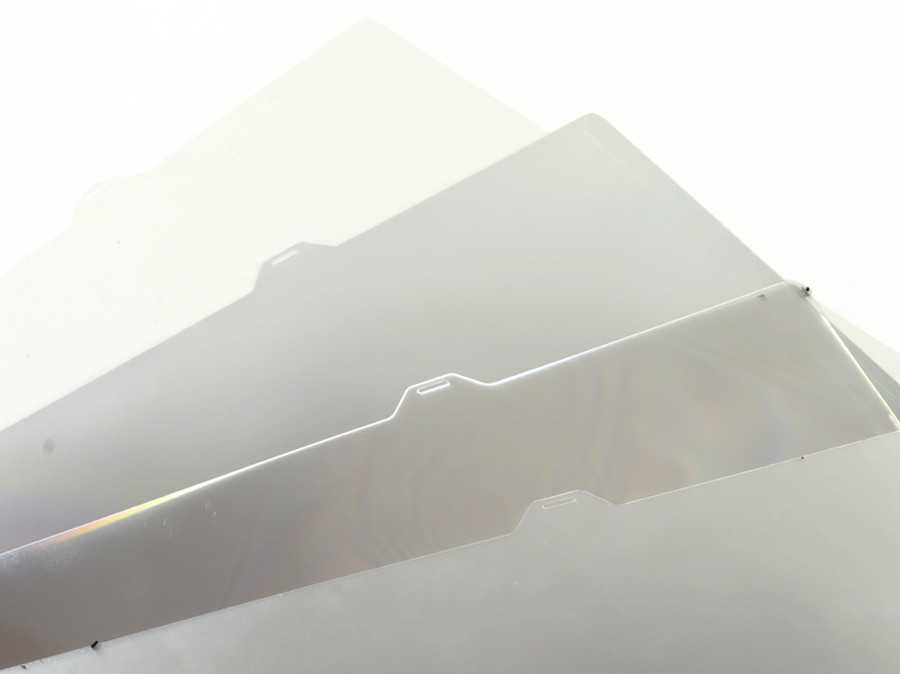

我們又發現了許多薄膜和薄片，用來處理光線。

alfredku · 發表於 2012-7-3 11:49:42

繼續來看拆解下來的薄膜和薄片。

alfredku · 發表於 2012-7-3 11:50:14

使用iSesamo開啟工具來移除導光板。吐槽的是蘋果使用的是我們未見過的粘合劑來將固定導光板。

alfredku · 發表於 2012-7-3 11:51:41

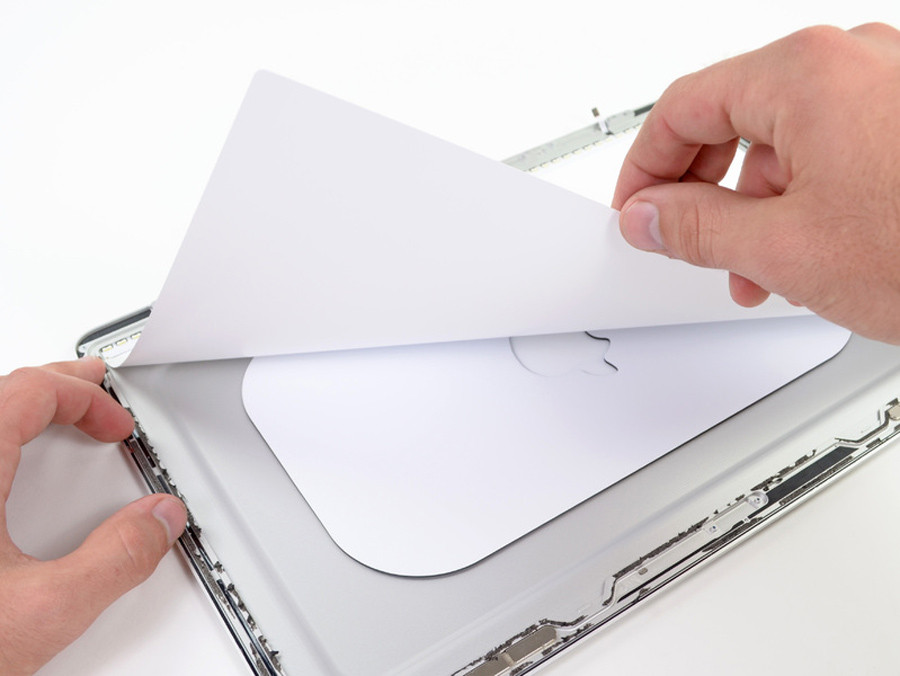

白色的紙板可以將液晶顯示器的背光匯聚。

alfredku · 發表於 2012-7-3 11:52:10

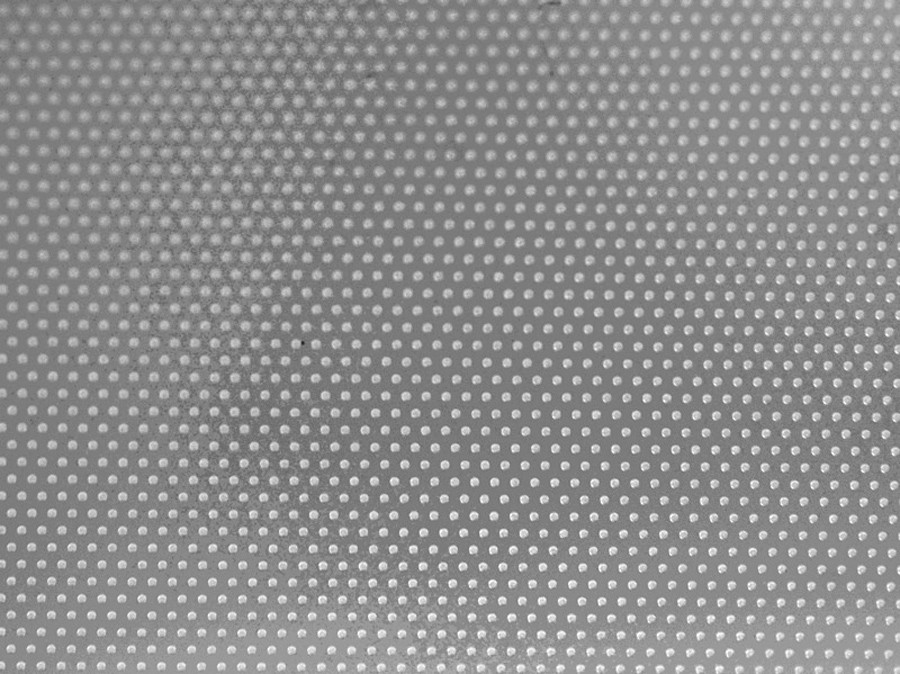

在塑料板上發現了如下圖網格狀東西（經過Photoshop處理）。

alfredku · 發表於 2012-7-3 11:53:15

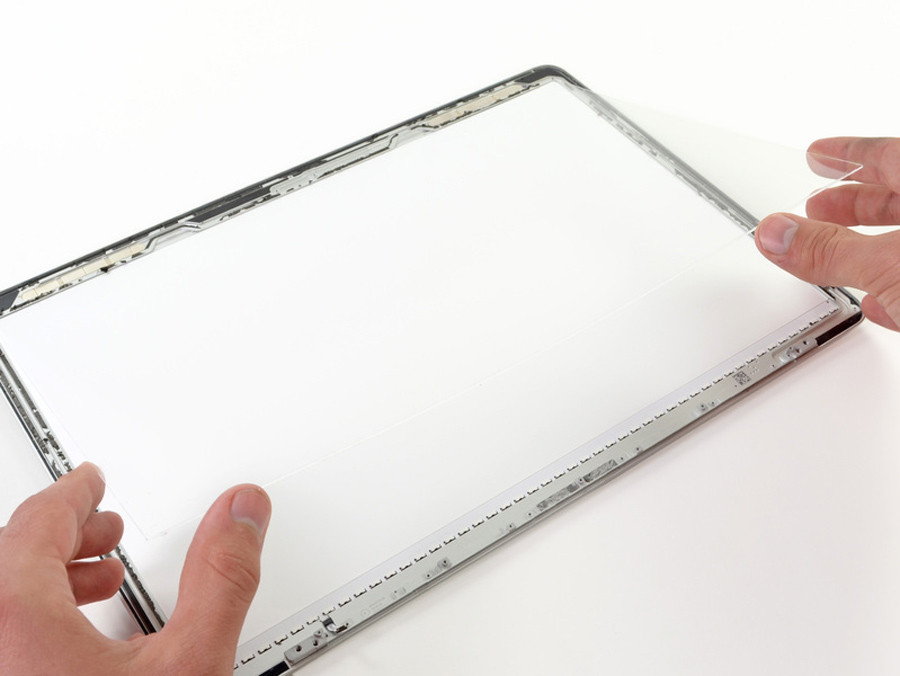

這張白紙裝的東西用作LCD背光的白色背景。

alfredku · 發表於 2012-7-3 11:53:39

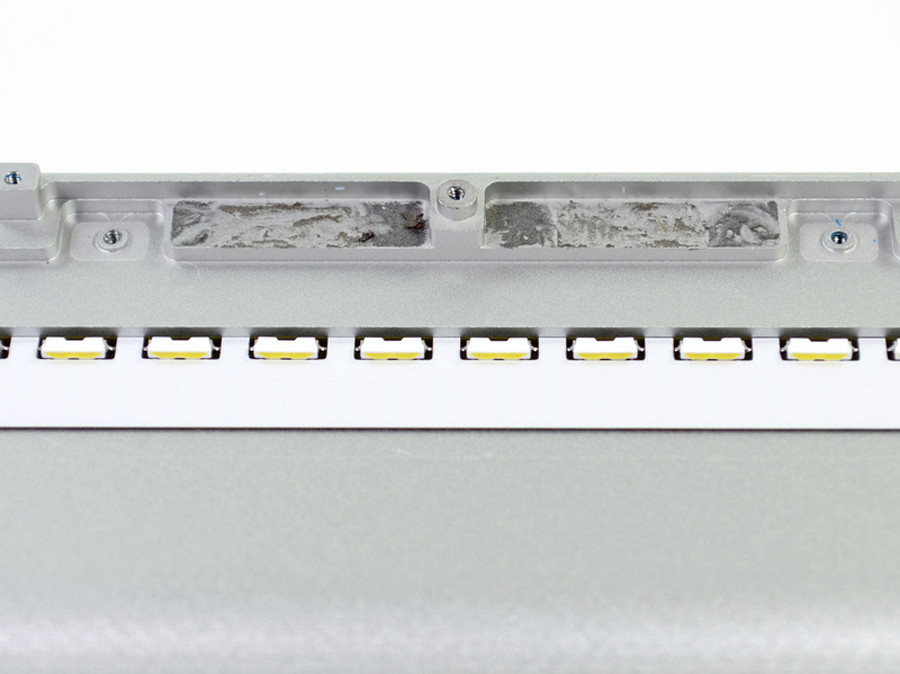

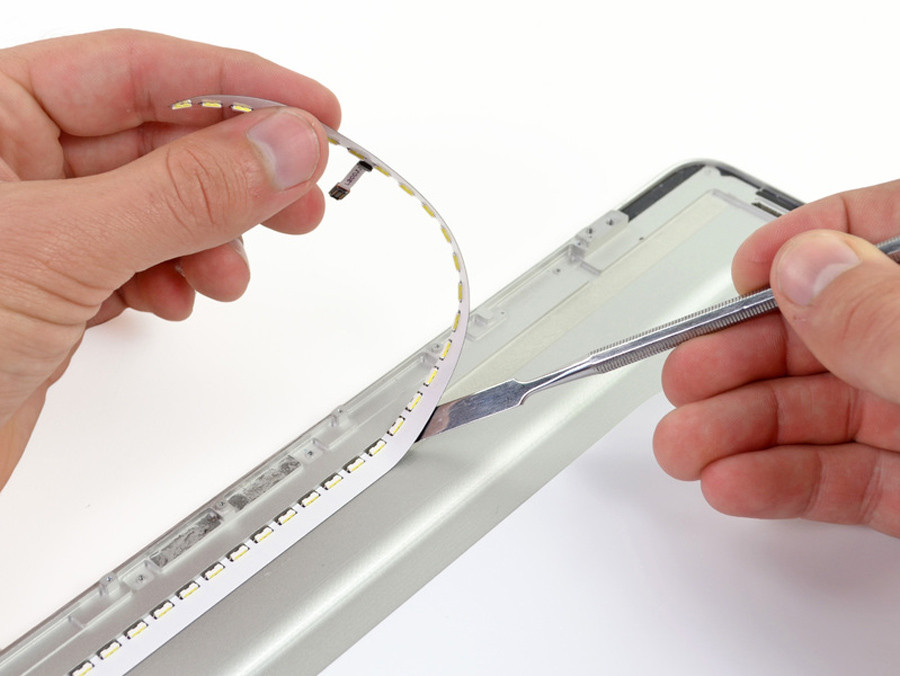

屏幕底部的48個LED燈，為Retina屏幕提供其所需的光線。

alfredku · 發表於 2012-7-3 11:54:51

移除這些LED燈。

alfredku · 發表於 2012-7-3 11:55:16

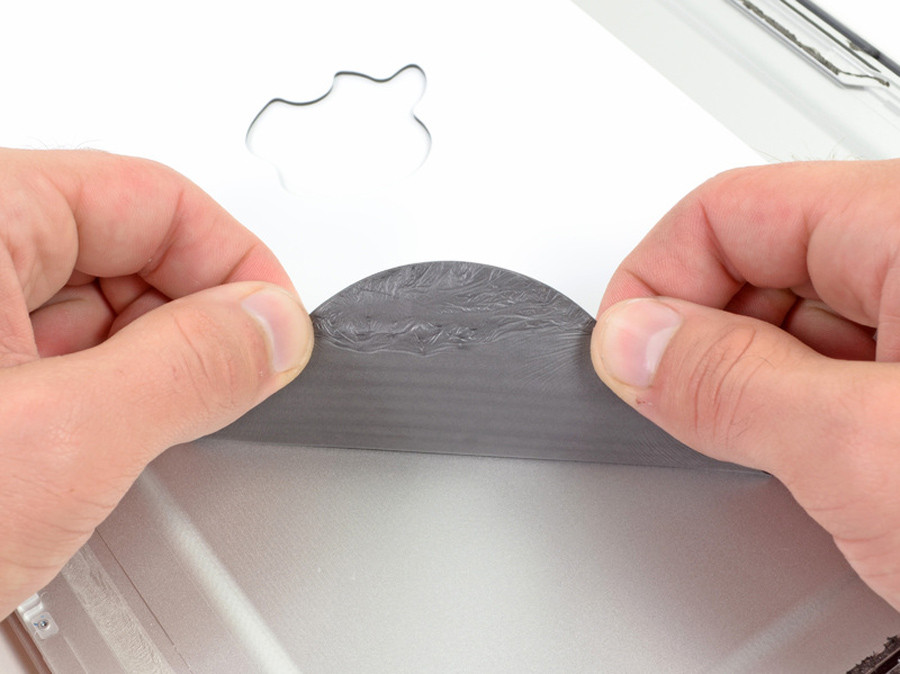

小編再度吐槽：剝下這層泡沫可真費勁！這塊泡沫很有可能是給LCD玻璃提供一個平坦的結合表面。

alfredku · 發表於 2012-7-3 12:09:36

在底部我們發現了由激光雕刻的內部代碼以及圓形印痕，有人稱圓形印痕很像是盲文......

alfredku · 發表於 2012-7-3 12:10:24

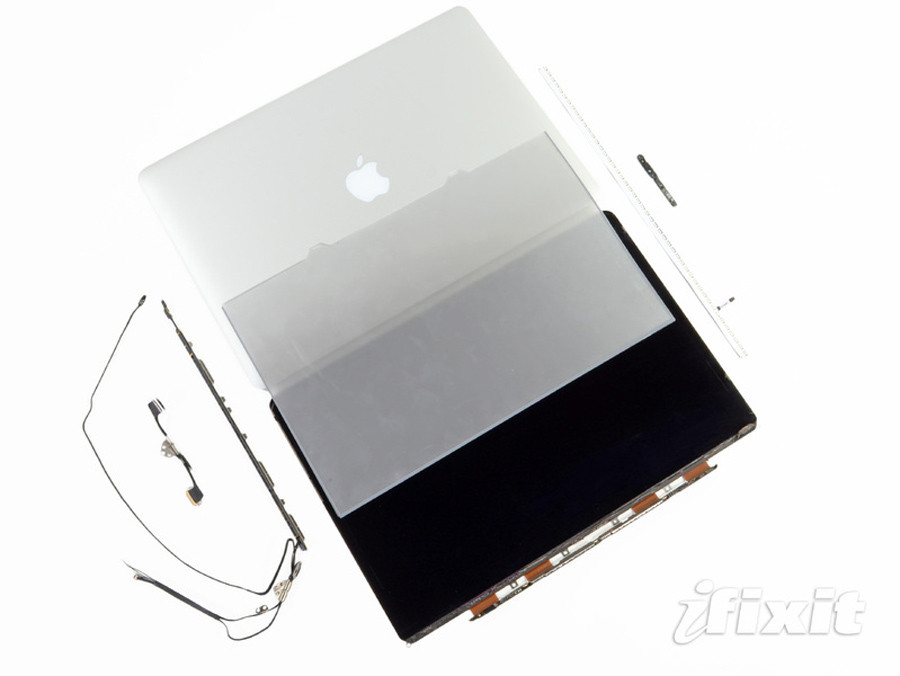

這塊超高分辨率的Retina顯示屏終於拆解完畢，由於是高度整合的顯示屏也就意味着如果其中有某個元件損壞，那麼整個屏幕都需要更換。當然因為屏幕如此之薄，因此相信更換這個屏幕比單純更換LCD面板要省事的多，也大大提升了更換成功率。這就是薄的代價，高帥富的代價。
