[轉載] : TEAC NT-503 多功能 USB DAC/網路串流播放器

網路數位串流是現代的趨勢，多是以 USB 或是網路獲取高解析音樂檔案，有些器材還帶數位類比轉換晶片，直接輸出類比訊號，在市面上昂貴的播放機上看數十萬元，低價的則幾千元也有。日本 TEAC 近期也推出了 NT-503 網路數位串流播放機，網路連接、高規格 UBS 傳輸、高解析數位類比轉換晶片都有，除此之外還給更多豐富功能，價格更非難以親近，絕對是物超所值的戰鬥機種。

以上影片乃youtube提供,與本站無關; 若無法觀看,可查看原網址。

TEAC NT-503 Network Player - BKS with Lawrence Mittler

以上影片乃youtube提供,與本站無關; 若無法觀看,可查看原網址。

TEAC NT-503 unboxing

hkwatcher · 發表於 2016-3-15 15:16:24

TEAC 的包裝一向俐落，但對於內部的保護一點都不馬虎，從外箱便可以完整看到NT-503的主要功能。高解析DAC當然包含DSD檔案，TEAC的產品很早前就具備了，網路數位串流更是一定要有的。

TEAC台灣是由勝旗電器代理，也是老字號有信譽的代理商之一，購買器材別貪圖便宜就選擇不明來路的產品，代理商的購買證明能提供良好的後續服務。

這次測試的是黑色的NT-503，金屬外殼表面拉絲處理，左右兩側則是光滑的鋁板，TEAC近年產品尺寸一般都相同，而且不佔空間。前面板就看出功能許多，左方電源開關使用撥桿頗富趣味，clock顯示燈號，外接時脈時鐘會亮燈，下方是光纖同軸的mini插孔，接著小圓形旋鈕可切換訊源及協同menu操作選擇，旋鈕旁便是menu鍵。顯示螢幕下有usb插槽可使用隨身碟播放音樂，右邊則是6.3mm耳機輸出，最右方是音量控制。

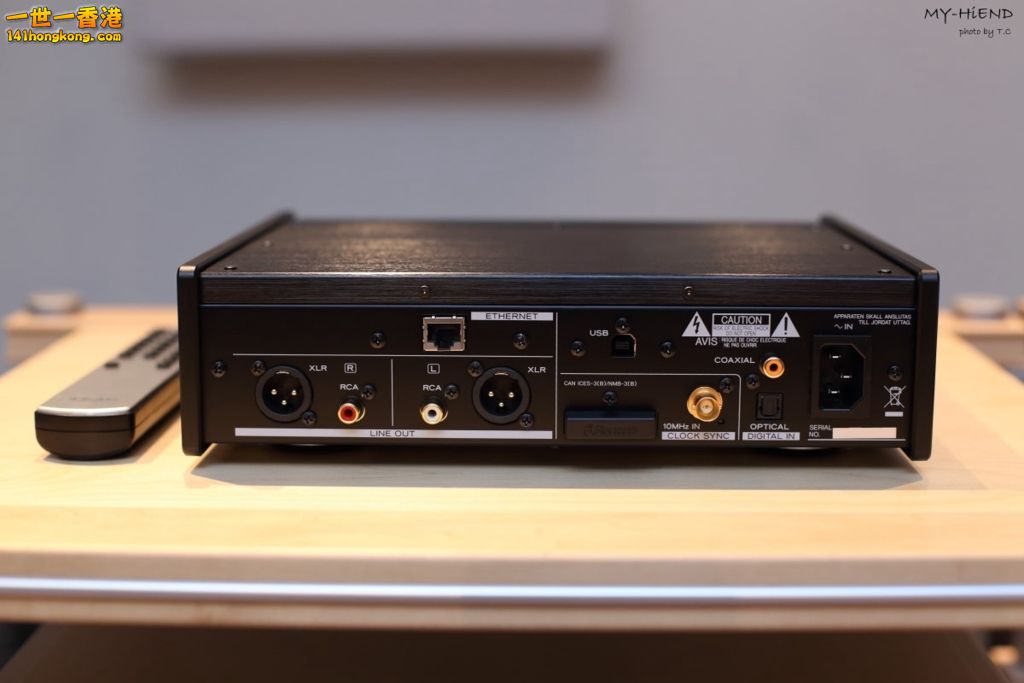

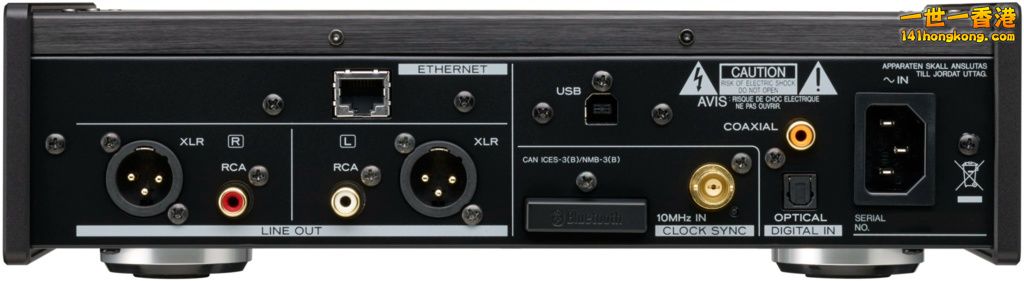

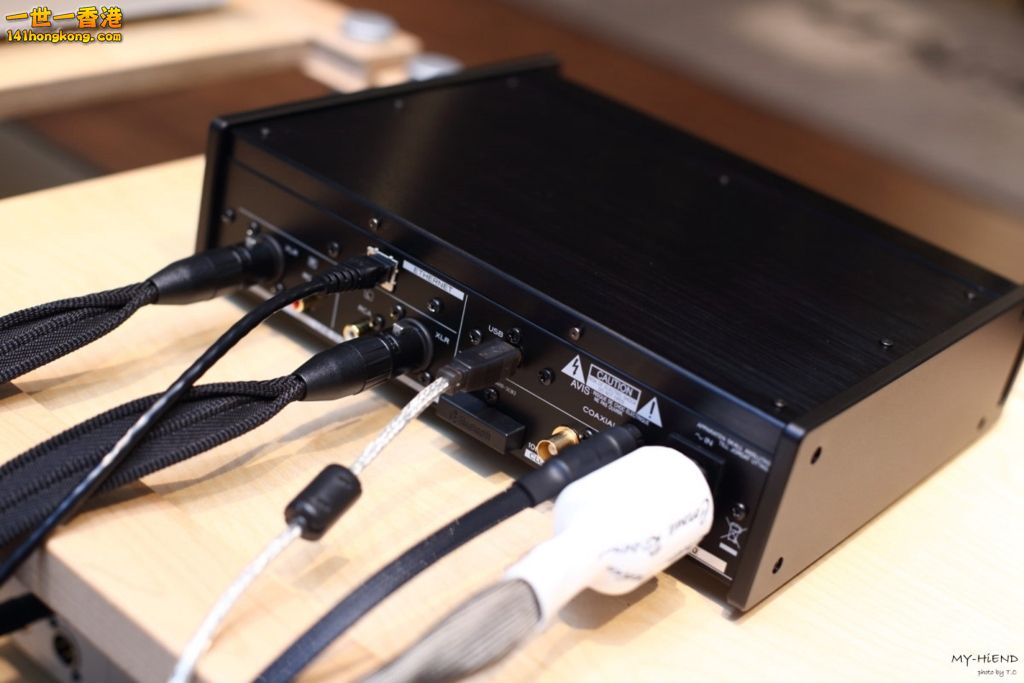

後面板左下是類比輸出，一組單端RCA、一組平衡XLR。左上方是乙太網路接孔，右方數位輸入有三組，一組USB、一組同軸、一組光纖。下方還有藍芽接收器，以及外接時鐘插槽。至此大略看出NT-503可連接其他訊源如轉盤以同軸光纖輸入數位訊號，或是USB連接電腦及網路串流空間中的電腦、硬碟。也可以方便的使用藍芽接收手機、平板的訊號。外接時鐘似乎也預告了TEAC可能會推出獨立時鐘產品，建立更準確的時脈訊號。

hkwatcher · 發表於 2016-3-15 15:16:25

本帖最後由 hkwatcher 於 2016-3-15 14:41 編輯

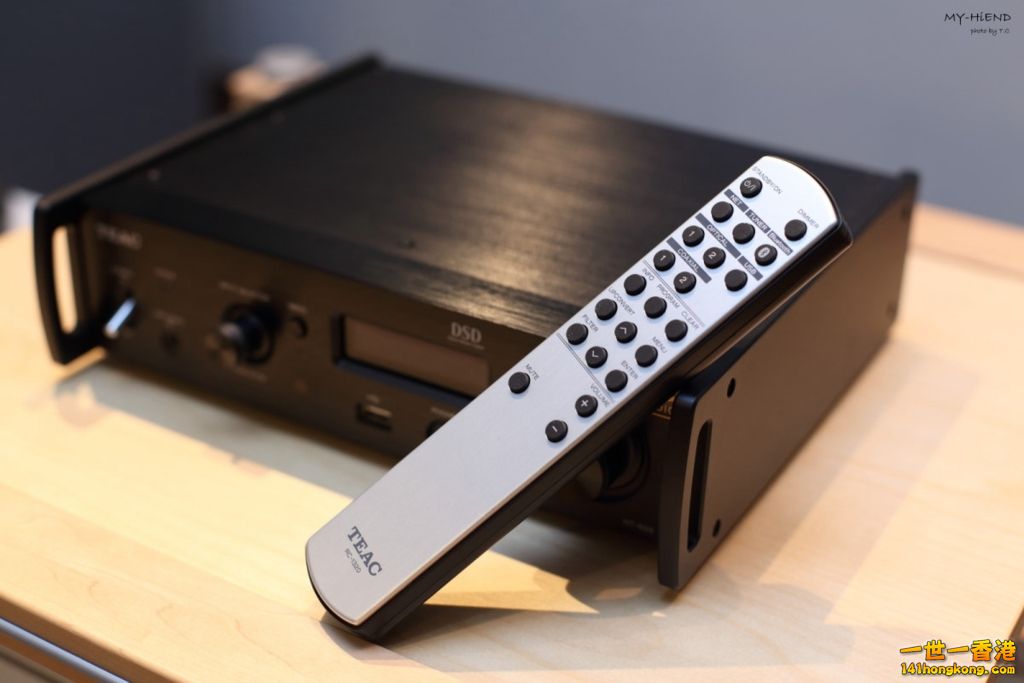

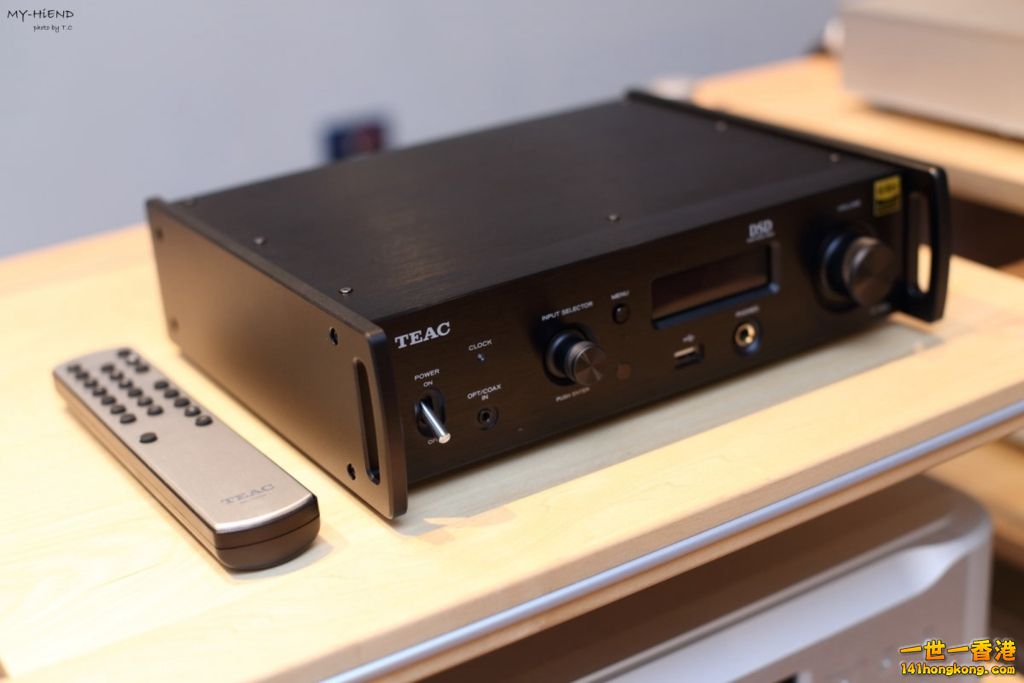

NT-503的功能非常多，用家買來不會只使用一種功能，NT-503附上一個遙控器方便切換。

正式上機當然是將滿滿的功能給用盡囉。網路和USB是本機最主要的重點，其他如藍芽和數位同軸光纖使用機會也是很高。

先從NT-503的USB輸入介紹起，USB有前後兩個插槽，前面的只能連接USB隨身碟，隨後說明。後方的USB數位輸入則是連接電腦，同樣可以使用TEAC的播放軟體操作。後方的USB傳輸規格更高，達到11.2MHz DSD原生播放和32-bit/384kHz PCM音樂檔案，也是NT-503能接受的最高音樂格式。

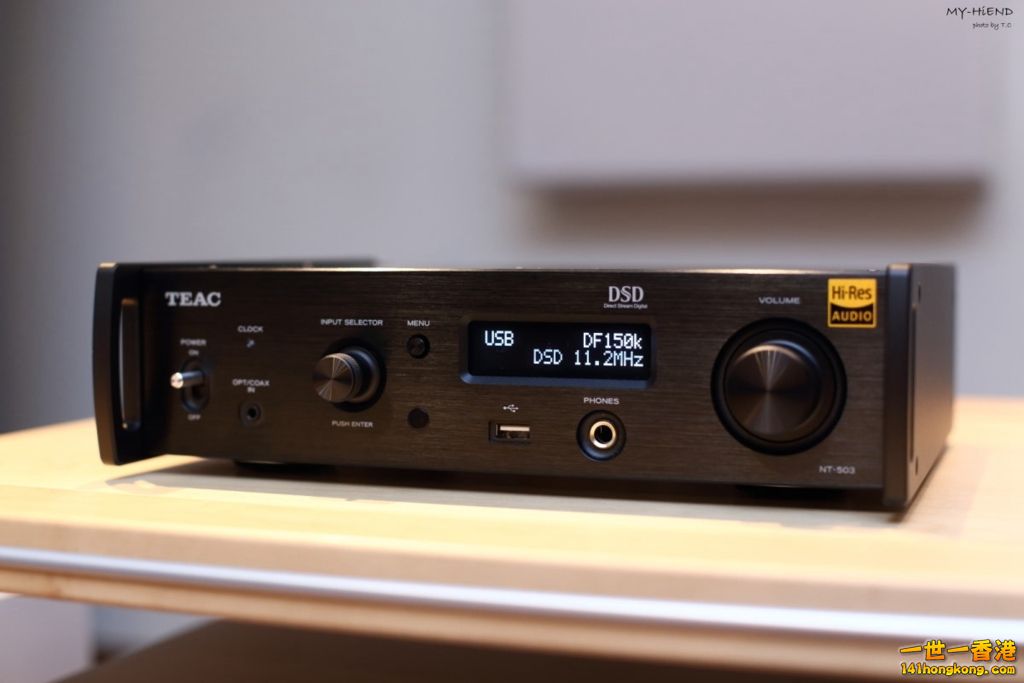

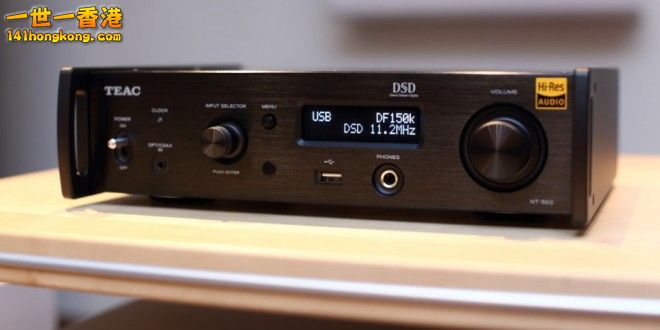

下方照片是實測DSD最高規格11.2MHz音樂檔案，顯示螢幕左上是輸入源、右方是濾波選擇，DSD有兩種濾波可以選擇分別是50k及150k，代表從50k或150k以上的頻段會被切斷，因為DSD理論上在高頻段容易產生噪訊。PCM檔案則提供四種濾波可以選擇，主要是頻段頻寬上的滾降斜率改變，也可以選擇關閉濾波。另外NT-503能將所有PCM檔案以晶片運算做升頻，甚至將PCM轉為DSD 11.2MHz的檔案，由器材menu中直接設定。

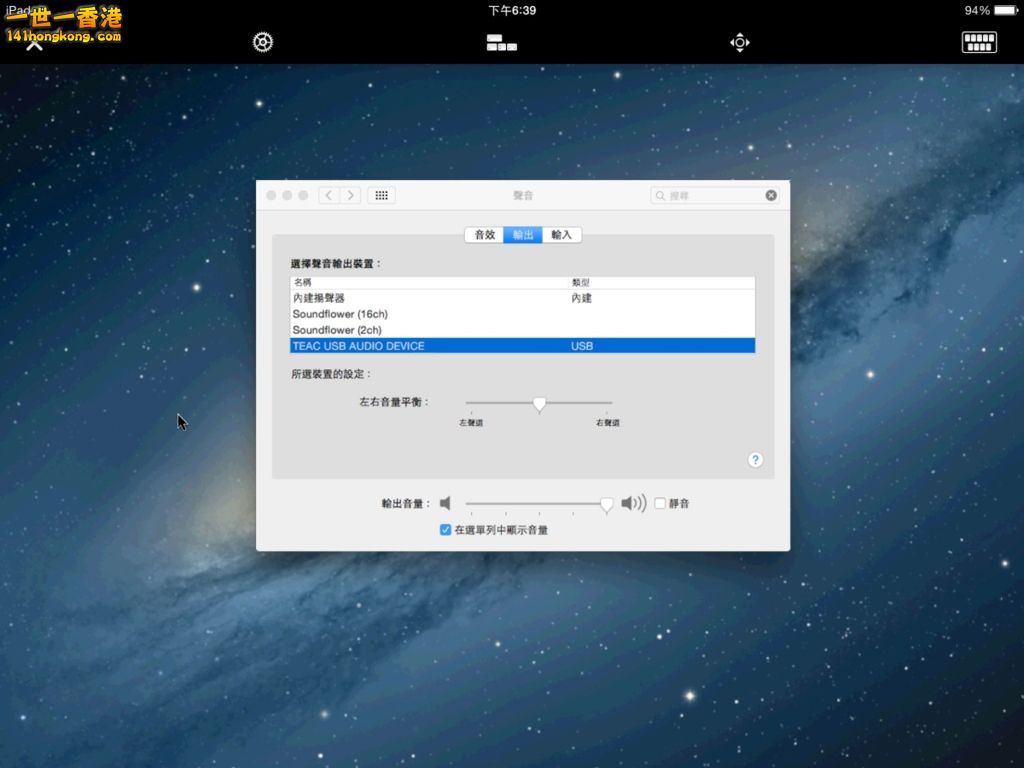

連接Mac mini，在聲音輸出選項選擇NT-503。

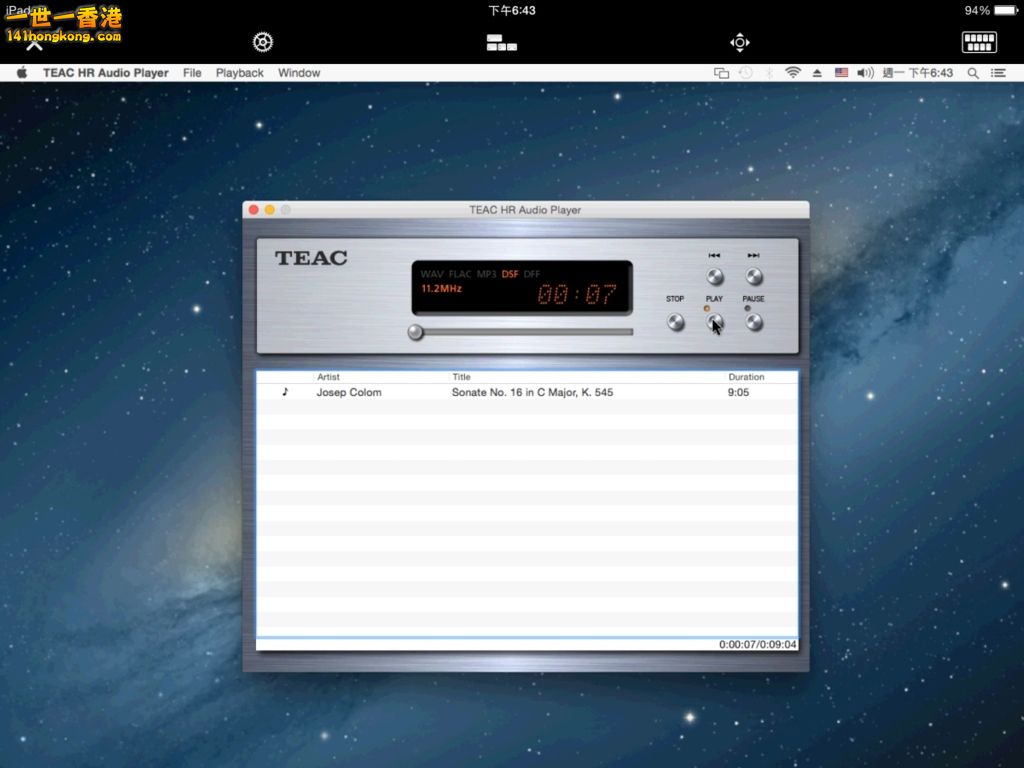

透過到官方網站下載的TEAC HR Audio Player播放軟體，直接播放最高規格DSD 11.2MHz檔案。TEAC HR Audio Player播放軟體面板很簡潔，原廠表示軟體設計上佔用電腦非常少的資源，減輕電腦負擔讓聲音保持良好狀態。可以播放的音樂格式也顯示在面板上，有WAV、FLAC、MP3、DSF、DFF。

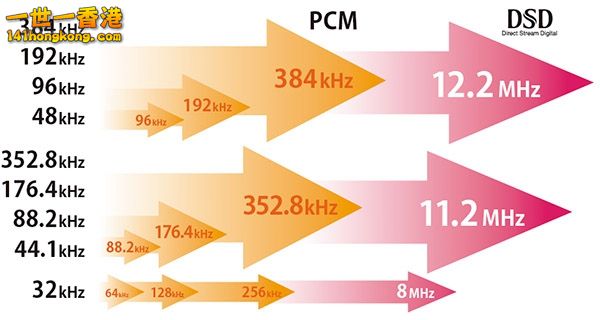

NT-503使用最新的FPGA運算晶片，能夠對應的音樂檔案取樣率如下，並且能夠做PCM檔案2、4、8倍的升頻，假設CD音質44.1kHz乘上8倍便是352.8kHz。但極限只能到384kHz，假使原本已經是192kHz便只能做2倍升頻。另外PCM檔案也能升頻轉為DSD檔案，假設CD音質44.1kHz便能提升256倍達11.2MHz。

hkwatcher · 發表於 2016-3-15 15:16:26

本帖最後由 hkwatcher 於 2016-3-15 15:00 編輯

而使用前方USB插槽播放隨身碟內的音樂，需透過手機使用TEAC的app經網路控制播放。所以NT-503和手機需要在同一個區域網上，能播放的音樂格式達 5.6MHz DSD、24-bit/192kHz PCM。包含WAV、FLAC、AAC、Apple Lossless、WMA、OGG Vorbis、MP3。

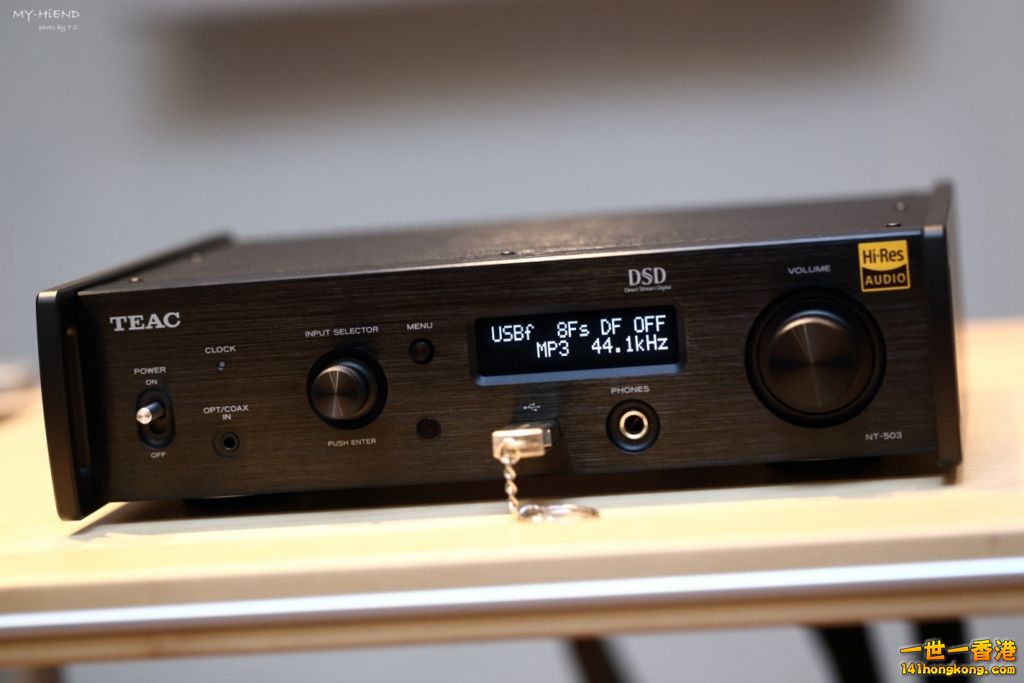

顯示螢幕左上顯示USBf，8倍升頻，濾波關閉，原始音樂格式為MP3，取樣率的44.1kHz並非原始檔案的取樣率，雖然原廠並無說明，但推測應是取樣率低於44.1kHz的音樂檔案都會自動提升至這個水準。

接著使用網路串流播放，只要將網路線接上家中的網路，然後使用app軟體操作即可。透過家中網路可以播放的訊源對象有電腦、NAS等支援DLAN的裝置，以及對外的網路電台以及網路音樂供應商例如Spotify、Deezer等等。

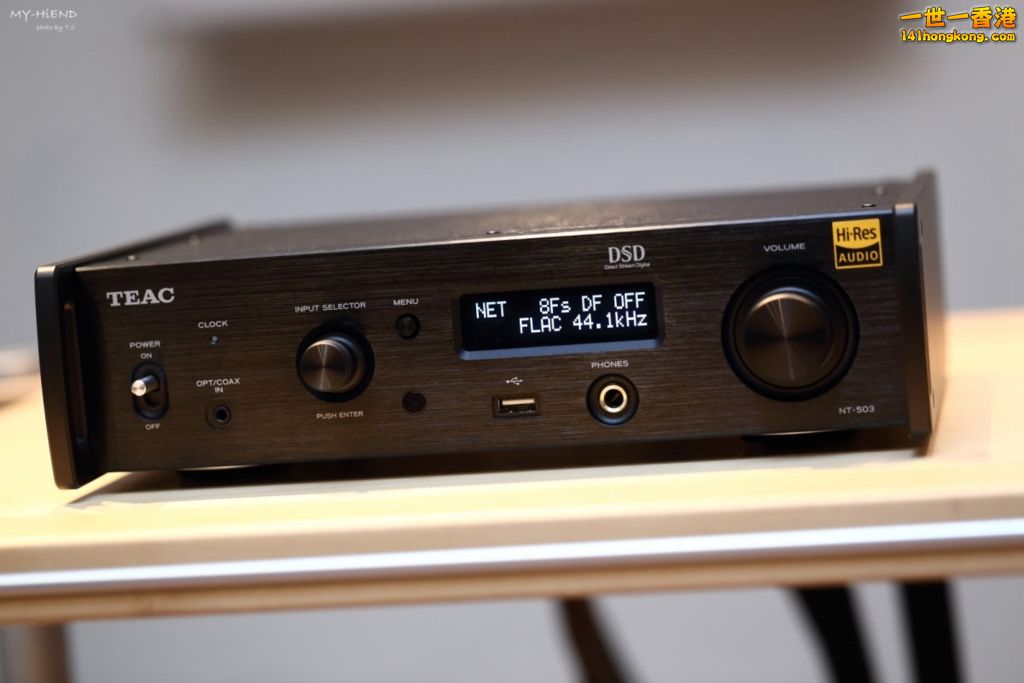

下方照片便是使用網路串流播放，左上訊源顯示為NET，設定為8倍升頻，濾波關閉，原始檔案為FLAC 44.1kHz。最高支援取樣率為5.6MHz DSD、24-bit/192kHz，音樂格式包含WAV、FLAC、AAC、Apple Lossless、WMA、OGG Vorbis、MP3。

使用網路串流”必備”TEAC的播放軟體，直接上Google Play或是Apple Store中下載，點選下面照片有詳細說明，下方是Android的畫面。

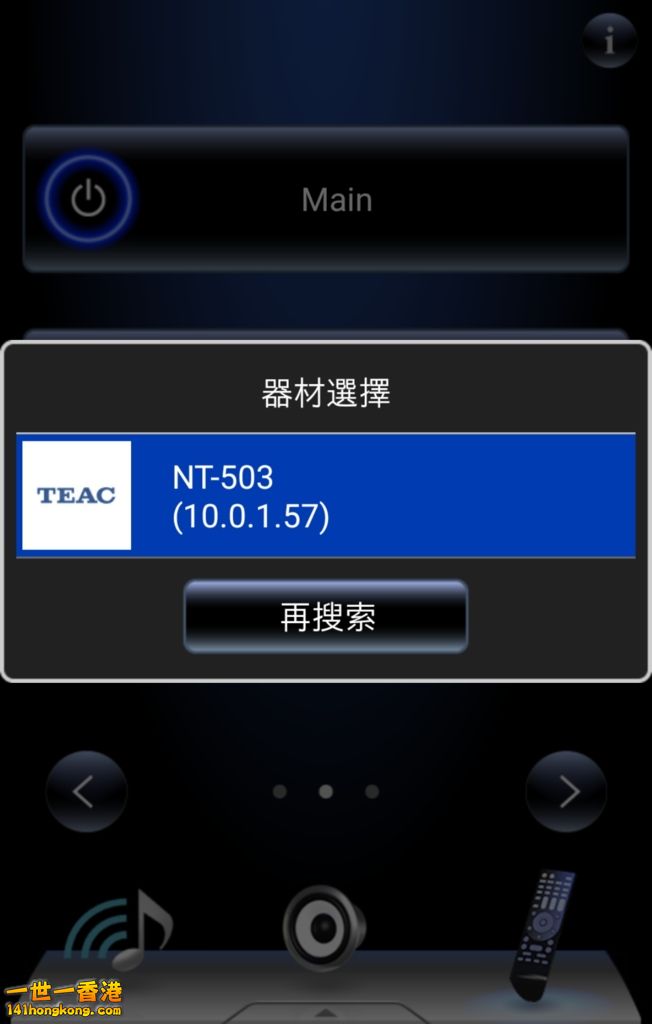

連線後軟體會自動搜索連線到的器材

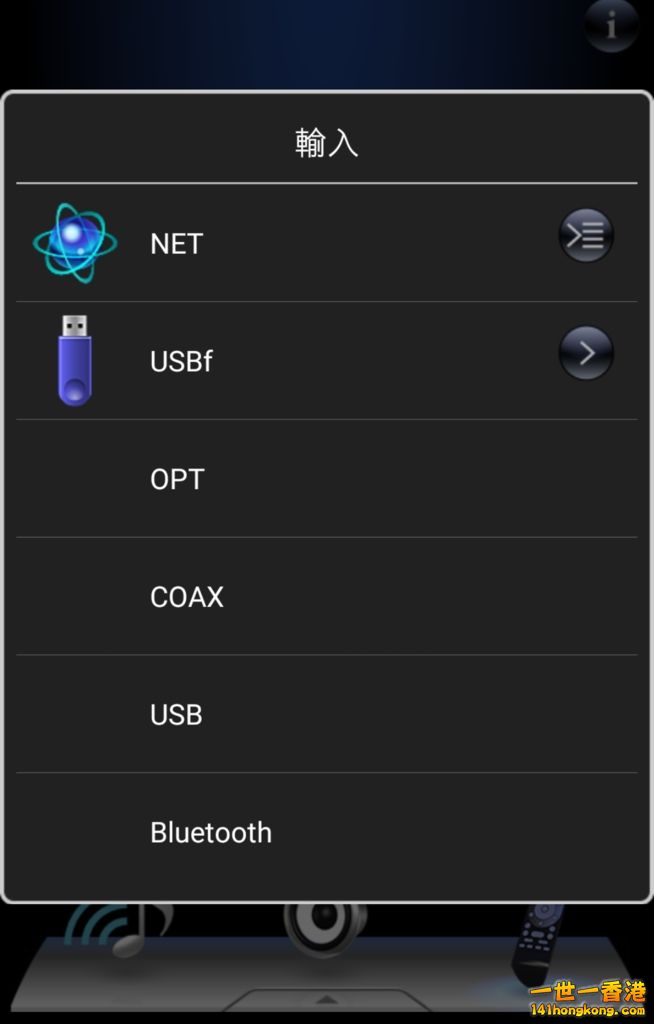

使用的訊源也可切換，包含前面板的USBf，也要透過軟體操作

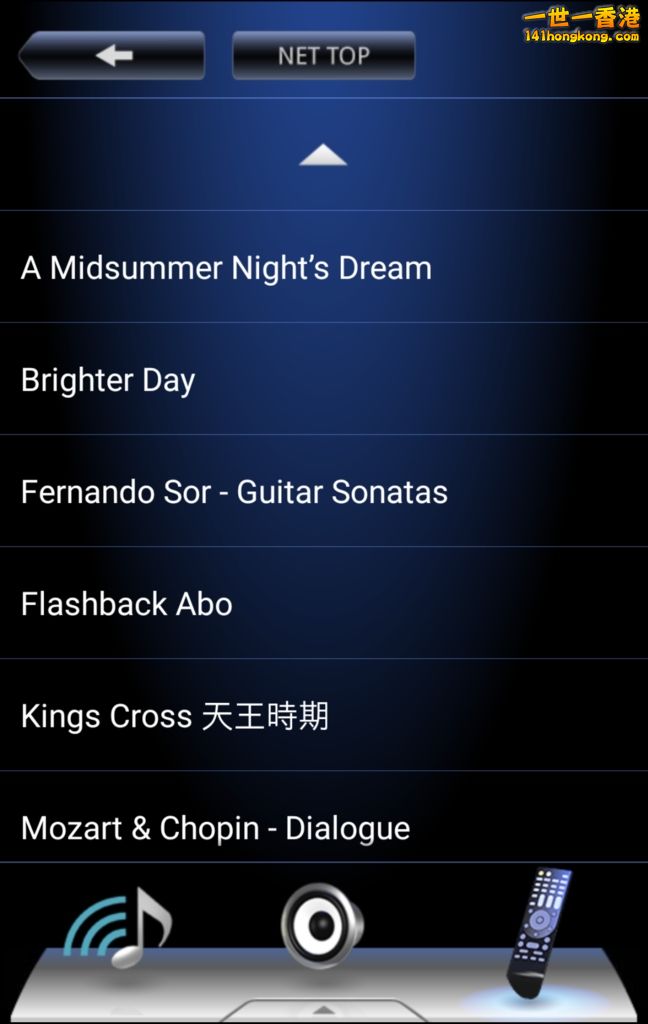

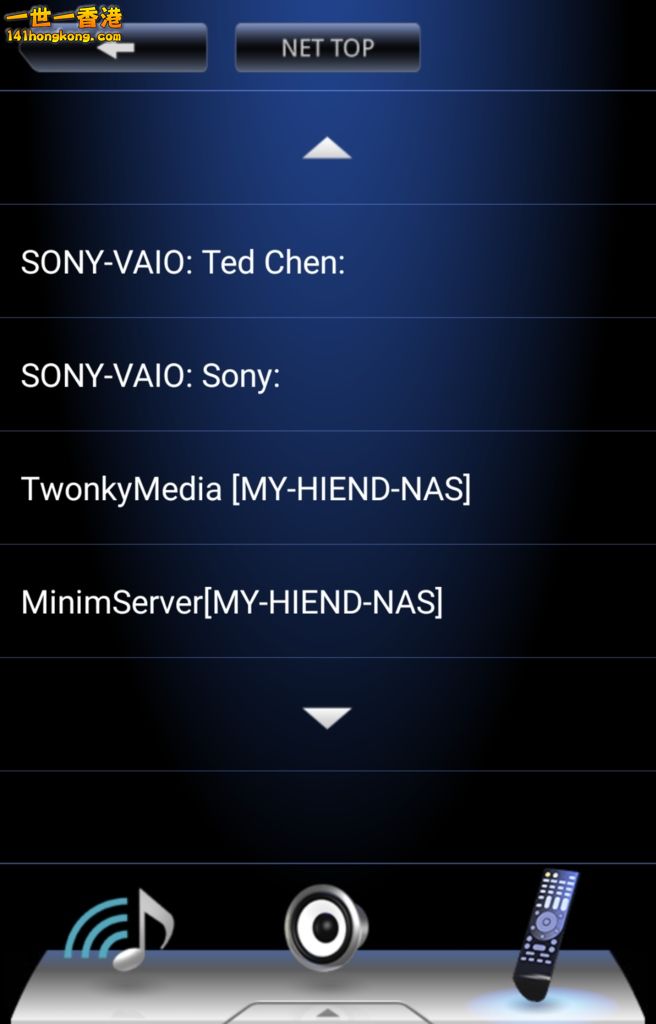

連上NET網路後，同網路區域中可使用的音樂訊源皆會出現

我以NAS示範播放

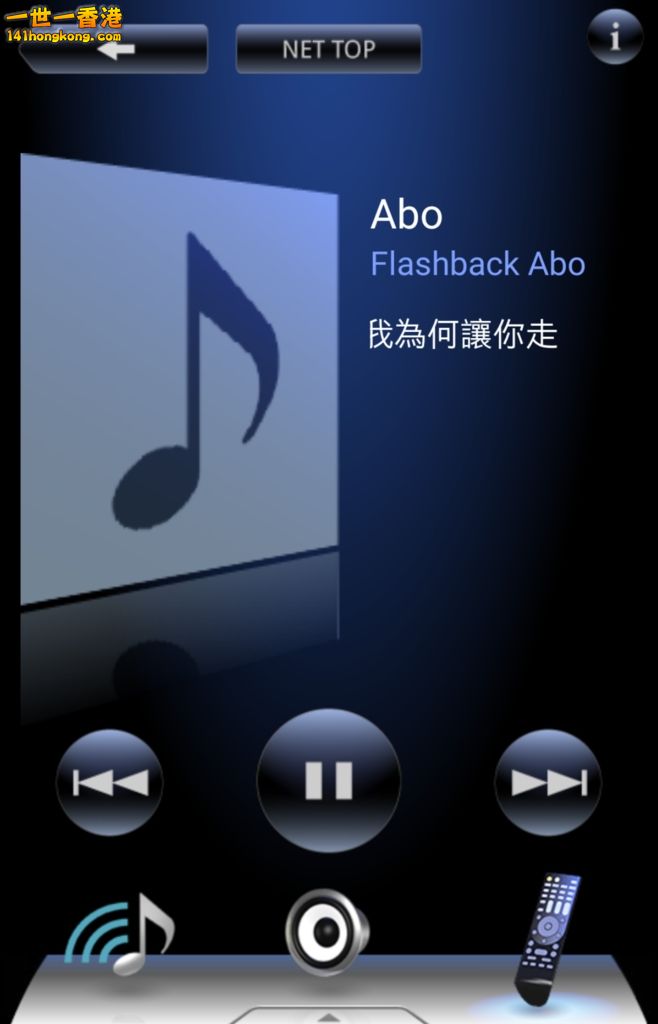

播放畫面直覺簡潔

hkwatcher · 發表於 2016-3-15 15:16:27

本帖最後由 hkwatcher 於 2016-3-15 14:58 編輯

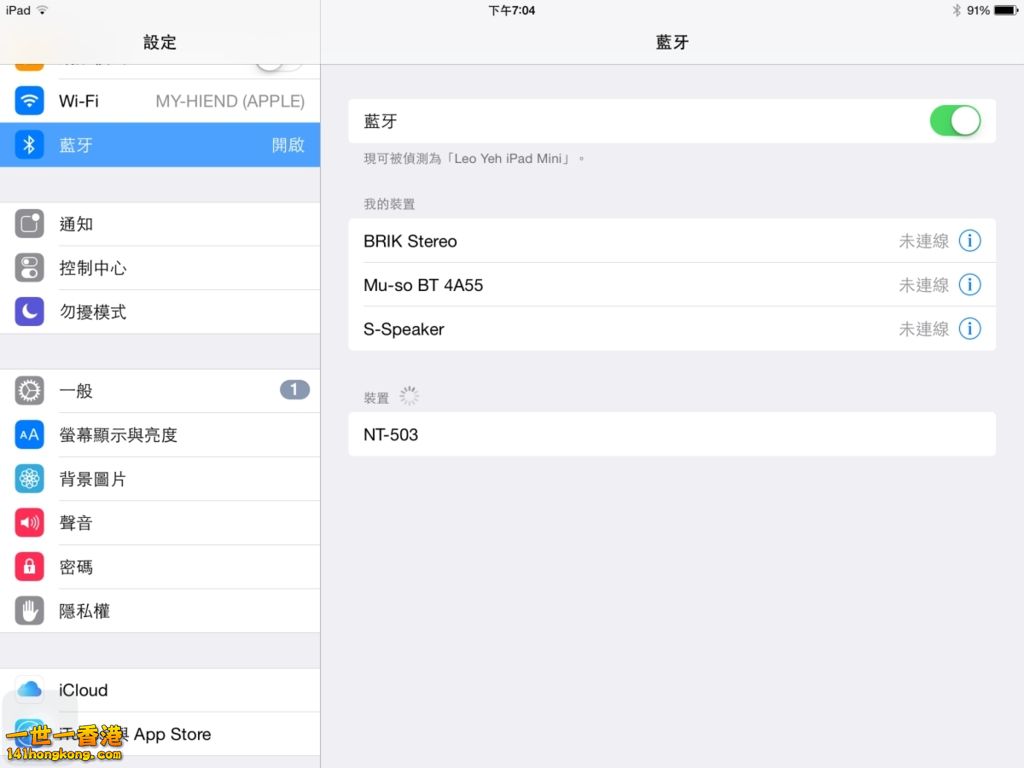

另一個方便的連接方式便是藍芽了，開啟藍芽配對後，會自動尋找裝置，並且需在NT-503前面板以及行動裝置上確認連線。NT-503支援 aptX®、AAC、SBC三種藍芽編碼傳輸，但僅止於接受訊號，不支援無線藍芽耳機輸出。

播放時顯示螢幕會顯示出連線裝置的名稱，播放時的狀態僅顯示是否升頻、濾波選擇以及藍芽編碼傳輸格式。

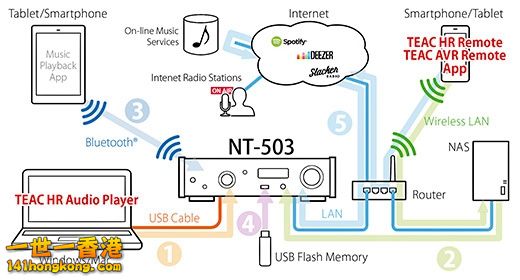

下面這張圖可以了解NT-503的連接方式。包含電腦、usb隨身碟、網路串流至NAS或音樂服務商、藍芽以及使用的控制軟體。

hkwatcher · 發表於 2016-3-15 15:16:28

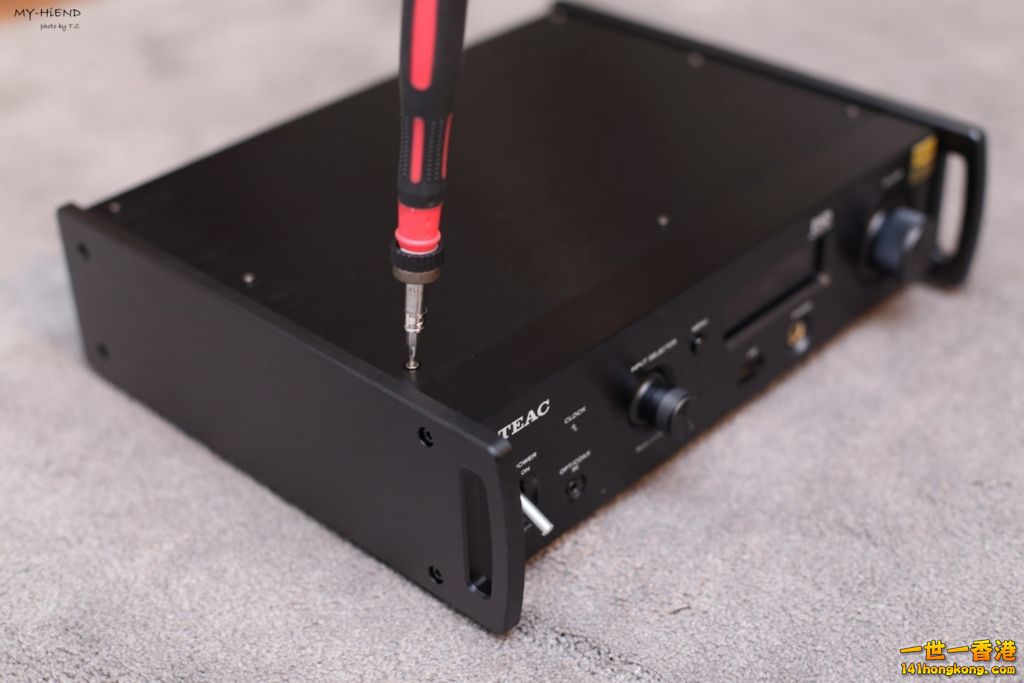

依照慣例，既然把NT-503拿到手了，就要看看內部是否如同其他TEAC產品一樣使用豐富的配置。

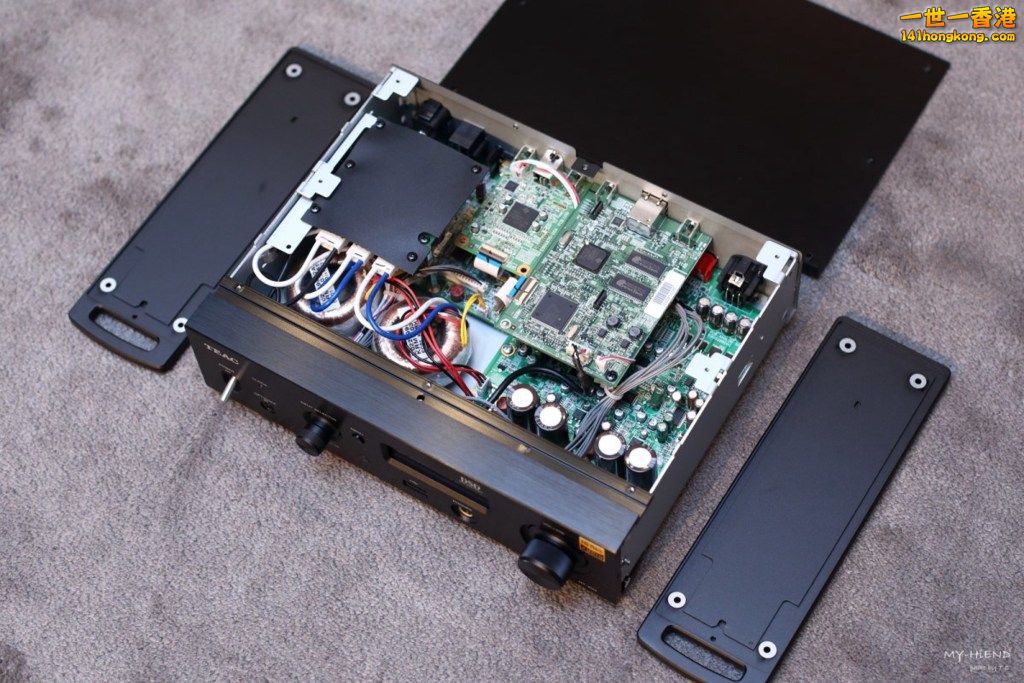

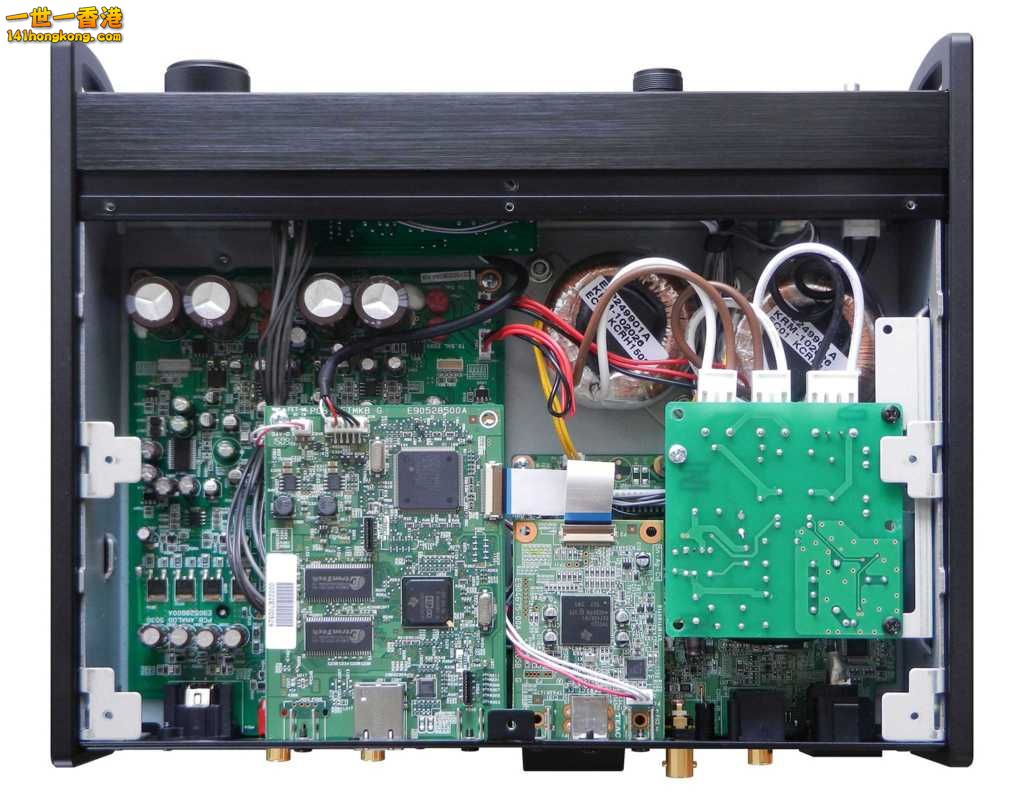

打開後看到有點眼熟，NT-503和之前TEAC發表的UD-503的箱內配置長得非常像。左下角兩個電源變壓器，中間有USB訊號處理電路、網路訊號處理電路，左方看不見的地方則是DAC電路，右方底層則是類比電路。

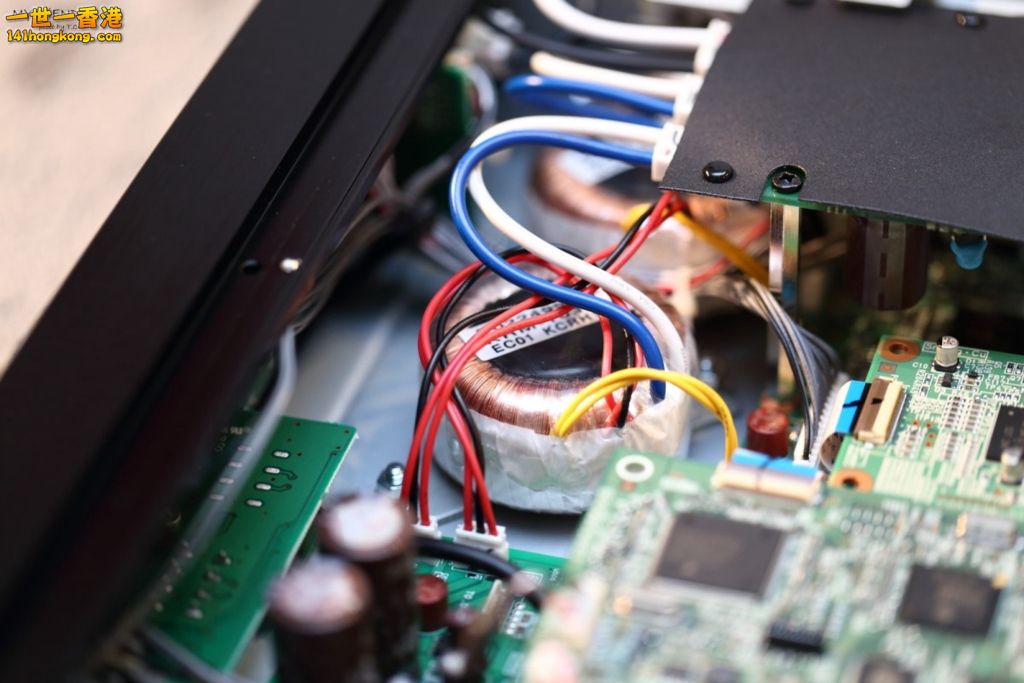

電源部份使用兩個環型變壓器。

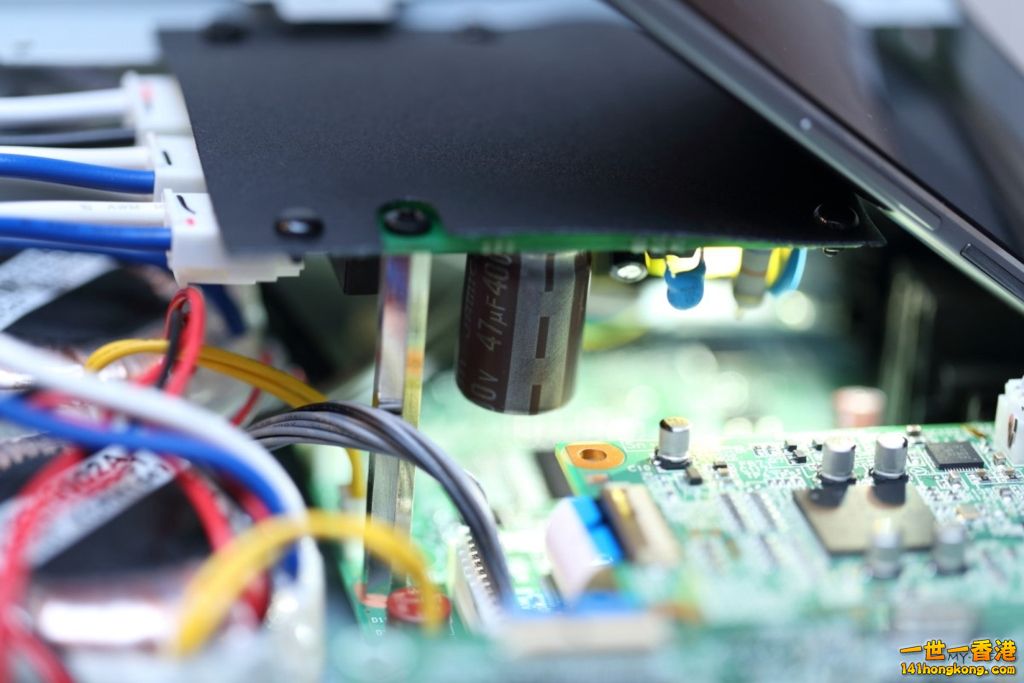

為了節省空間倒置的部分是電源處理部位。

hkwatcher · 發表於 2016-3-15 15:16:29

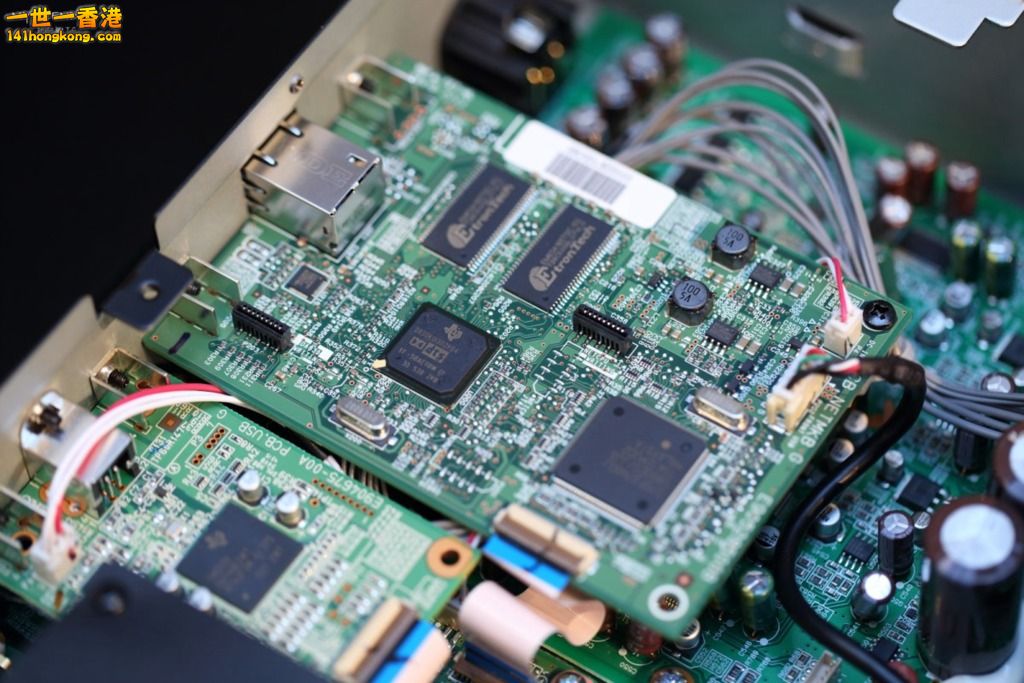

網路訊號處理電路位於最顯眼的位置。這塊電路和TEAC過去發表的CD-P800NT網路訊號接收電路的用料有些類似，但是電路組成更複雜。

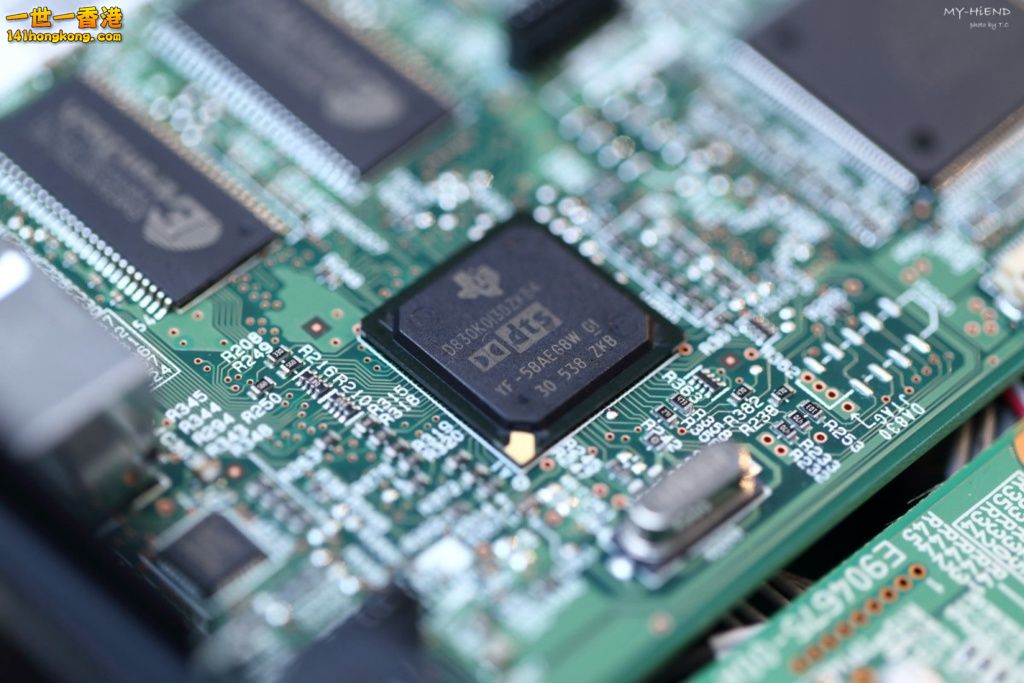

電路上所使用的dts處理晶片。

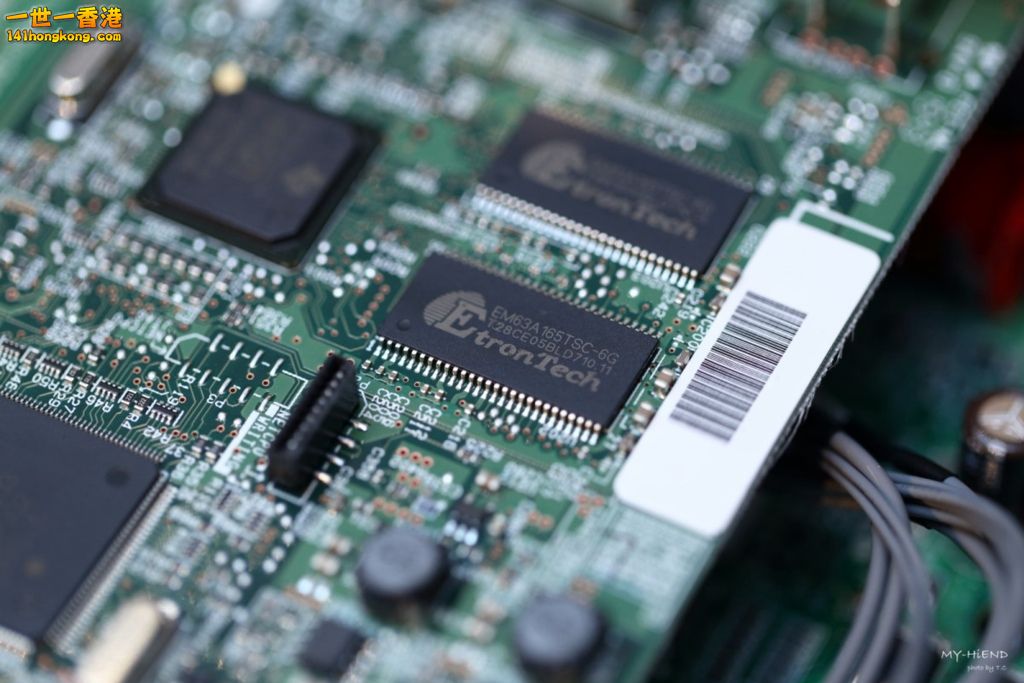

下方有兩個 EtronTech 的快閃記憶體，這是台灣鈺創的產品。

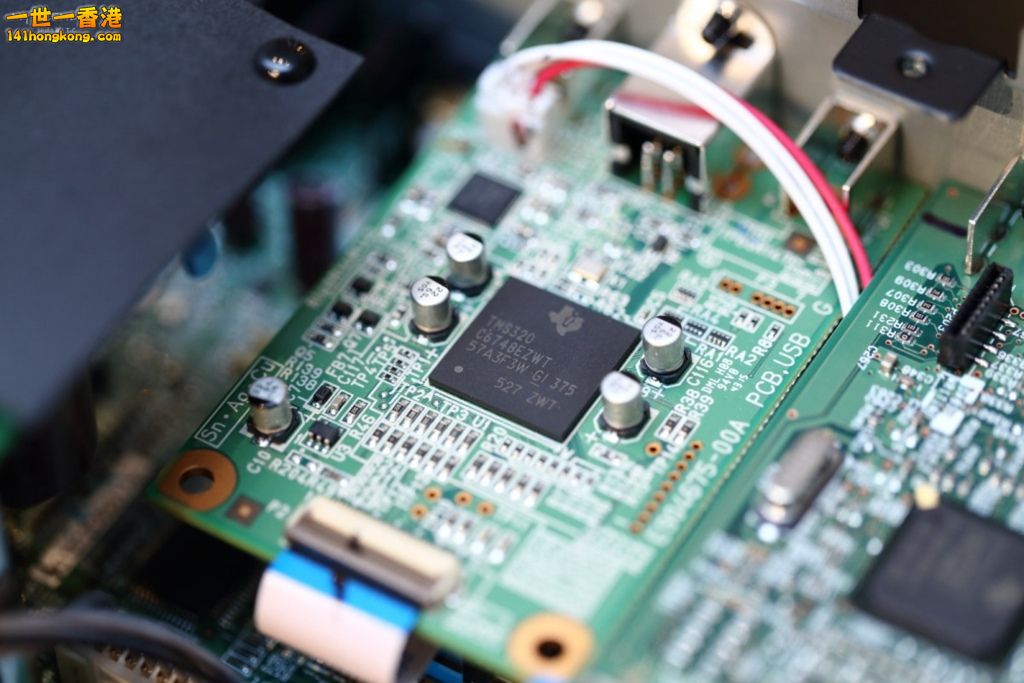

USB的訊號接收電路，USB輸入端子的應用規格很廣泛，這塊電路板和UD-503使用一樣的電路結構和晶片。

hkwatcher · 發表於 2016-3-15 15:16:30

本帖最後由 hkwatcher 於 2016-3-15 15:10 編輯

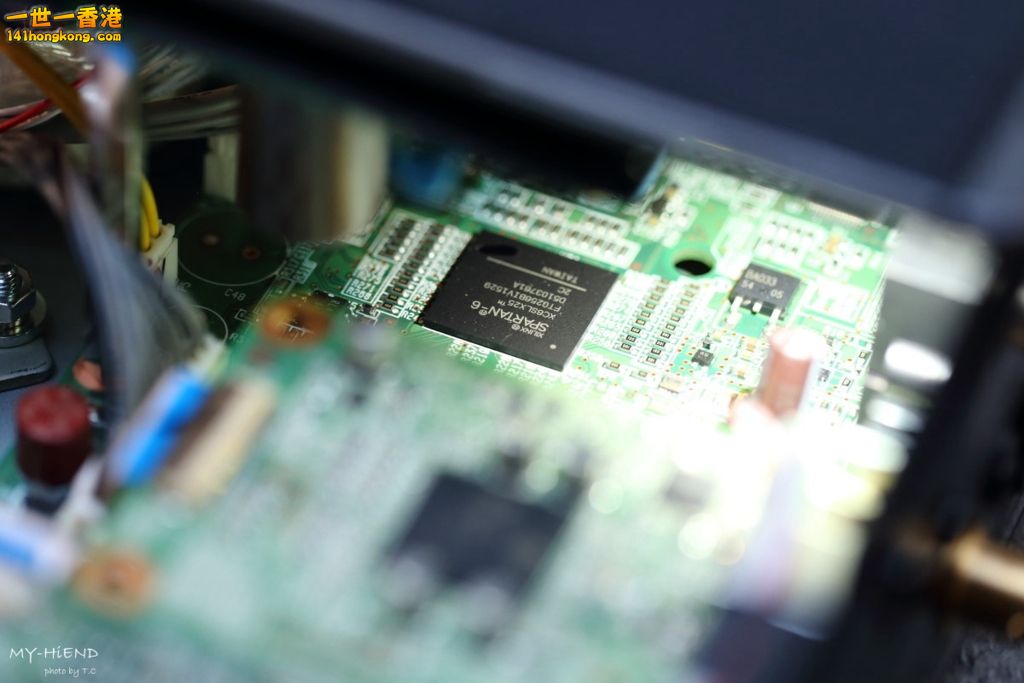

DAC所使用的FPGA晶片。可以透過FPGA晶片將輸入的數位檔案取樣率做2倍、4倍、8倍提升，甚至將PCM轉換為DSD。

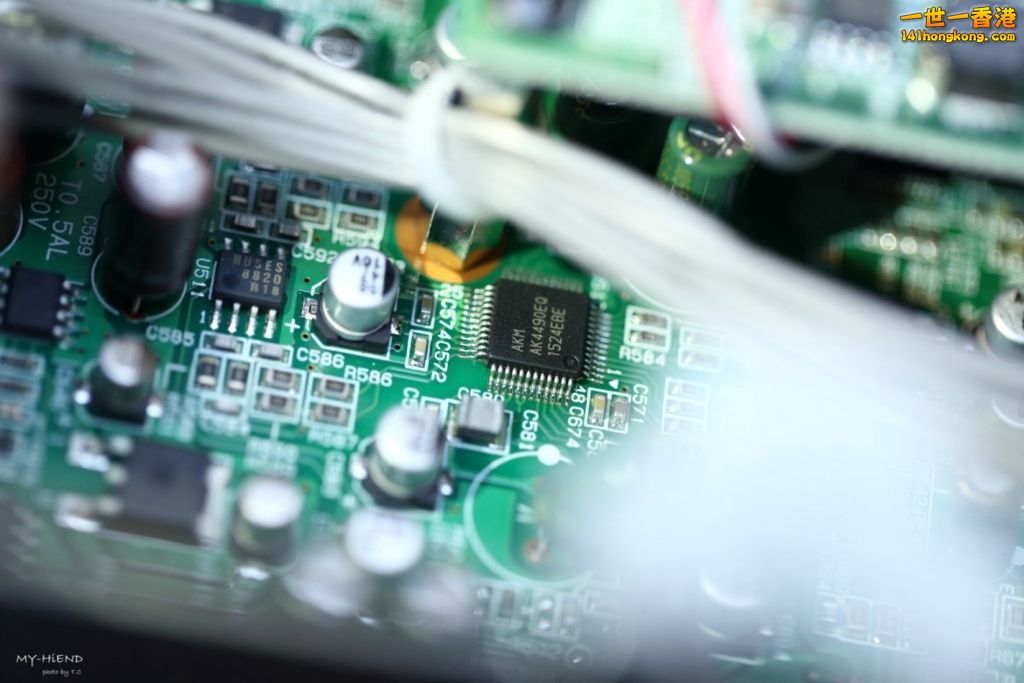

DAC使用VERITA新一代的AK4490解碼晶片。可接收的數據取樣率從30kHz達到768kHz以及4倍的DSD。NT-503總共使用兩顆，每邊聲道各一顆。

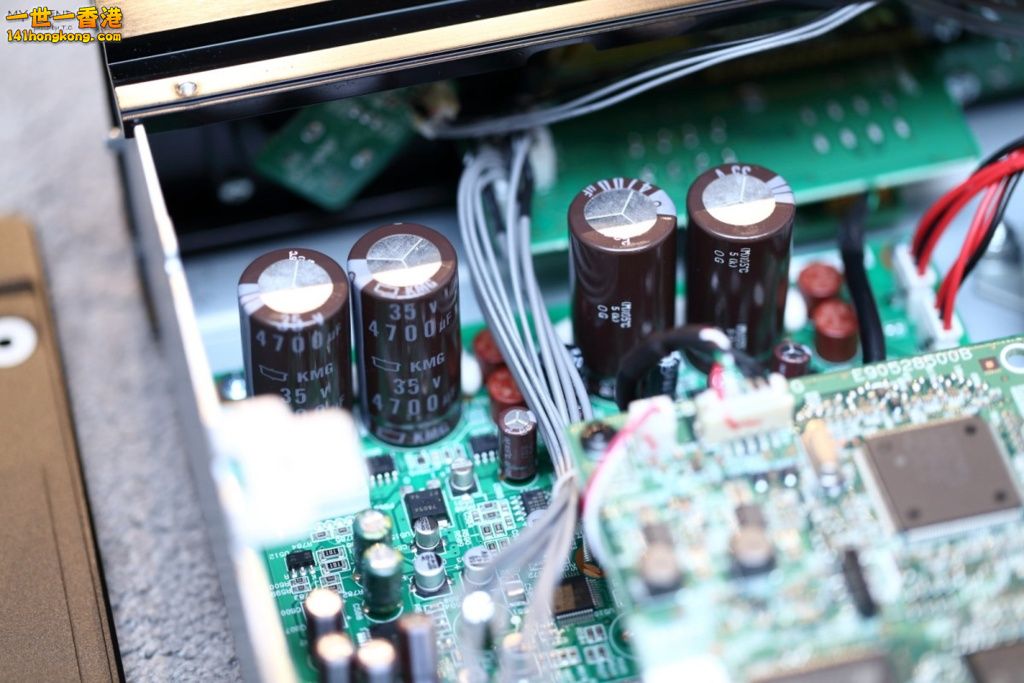

這是類比電路使用的大型電容。

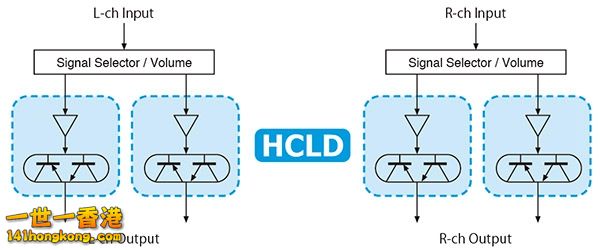

類比擴大電路使用TEAC-HCLD技術，有全平衡或單端前級輸出，提供兩種固定功率輸出(0dB、+6dB)或是可變功率輸出(也就是以前級使用)連結綜合擴大機或是後級擴大機，電路採用JRC(日本無線株式會社)的元件。

hkwatcher · 發表於 2016-3-15 15:16:31

音量控制用於耳機擴大機和做為前級使用時，採用TEAC-QVCS(Quad Volume Control System)新技術。透過音量旋鈕控制共四個電路調整音量，左右聲道各有一個正與負的可變增益擴大電路，藉以達到完全的分離，避免不必要的干擾。這個音量控制系統，做到256段的微調，每段為0.5dB。

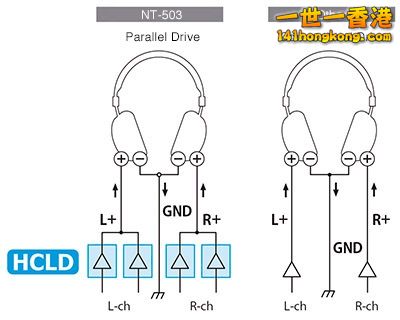

耳擴部分透過HCLD電路輸出訊號至耳機，並聯這些晶體擴大管提供更大輸出至單端耳機中。採用AB類擴大，提供500mW+500mW的推力，能夠對付達到阻抗600歐姆的耳機。

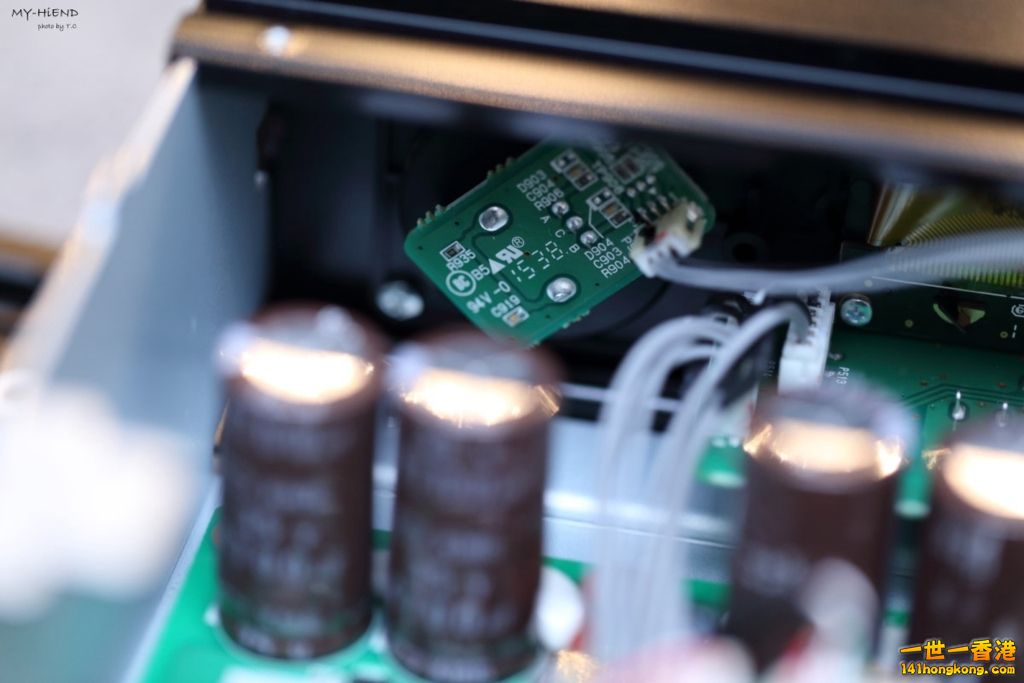

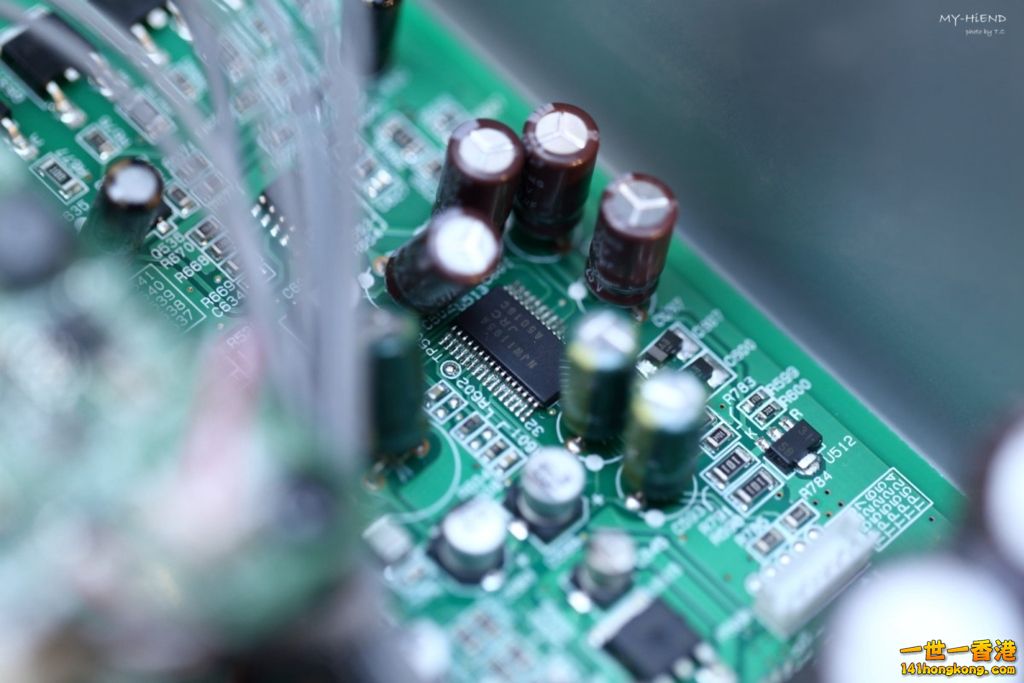

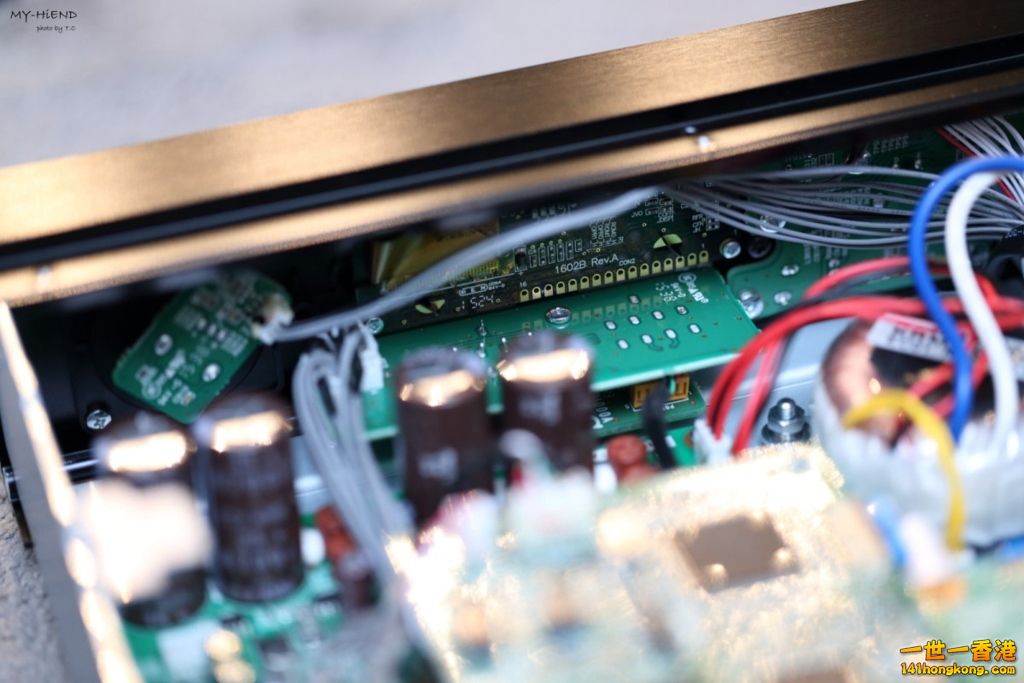

顯示螢幕面板電路以及耳機輸出所使用的電路。

和UD-503不同的是，UD-503是專門的DAC耳擴產品，有兩個耳機插孔還能做平衡輸出，有比較多的玩法。NT-503只提供一個6.3mm耳機孔，但是使用相同的電路設計技術及概念。

hkwatcher · 發表於 2016-3-15 15:16:32

TEAC的聲音基本上偏重理性、清晰，聲音調性和本站參考唱盤Esoteric K-07相近，兩者相近並非怪事。Esoteric原就是屬於TEAC集團當中，兩者的產品設計開發人員多有重複，加上Esoteric的高階技術一向不吝下放，兩個品牌所有的技術常有相似之處。雖然在聲音本質上沒有K-07那麼高端，但以此價位及豐富的功能性，NT-503向來著重的性價比無疑地十分優異。

在播放<伶歌2>專輯中，NT-503將中高頻人聲及中國樂器的清晰度展現出來，背景乾淨度也維持地相當不錯，高頻有延伸力道而且柔順絲毫沒有尖刺或噪感，中高頻段的比重頗為均衡、表現自然耐聽，對於音場的呈現也令人滿意。

李小沛的發燒錄音專輯<沛>，在第一首”十面埋伏”中，將戰時樂曲的起伏動態表現地自然不誇張，開頭的琵琶顯現了音像較為集中，控制得宜，細節頗為清晰。加入鼓擊後，低頻速度展現上是有水準的，這首樂曲表現上，NT-503在中高頻較為突出。第七首”夜深沉”，這首在擊鼓的速度和力量上與前一首完全不同，也顯示出NT-503在低頻的能力其實是相當不錯的，低頻延伸力也有將鼓皮內的空間感呈現出來。

在2010香港音響展紀念專輯中，第三首”Gavotte en Rondeau/Partita III BWV 1006″的小提琴聲重播地相當優美，聲音線條延伸及錄製空間的回響非常棒，再次看到NT-503在中高頻的處理相當不錯。第六首”八音和”，八音是東亞傳統樂器的八種材料，也指按照製作材料劃分的八類樂器：金（金屬）、石、絲、竹、匏、土、革、木。每一種材料的代表樂器都有數種至數十種之多，合起來有許多不同頻段的樂器交錯反覆演奏，此曲聽到了各種頻段樂器的細節和弱音時的表現，NT-503在此部份中規中矩，令人滿意。

聽Jack Johnson就是要輕鬆、無壓力。這對NT-503而言沒什麼太大的難度，而且在專輯中收錄的一些自然聲音如海浪聲、吉他聲、拍掌聲和傑克強森都十分自然，該具備的細節和細微的音效都不會讓你錯過。

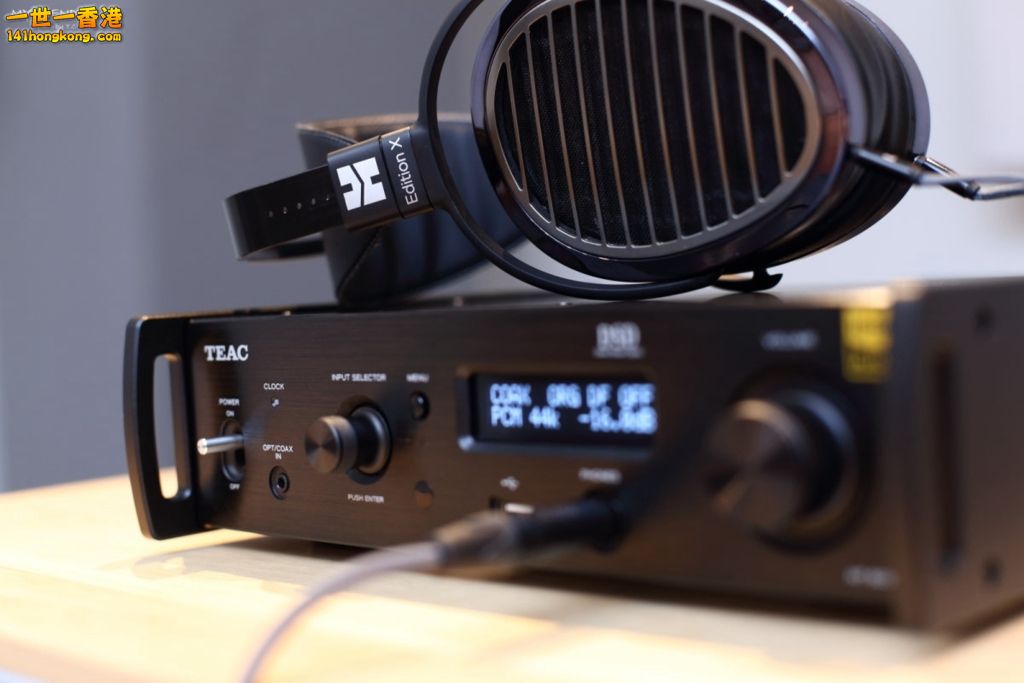

我可沒忘了NT-503的耳擴功能，我拿出手邊HiFiMAN最新的Edition X來測試。NT-503的耳擴聲音特性和兩聲道輸出其實是類似的，聲音都是較為輕靈、中高頻較為引人注意，這和Edition X很適配，Edition X的優異空間感和音場呈現又特別好，讓我聽多張專輯都有很好的感受。

hkwatcher · 發表於 2016-3-15 15:16:33

本帖最後由 hkwatcher 於 2016-3-15 15:29 編輯

TEAC NT-503 USB DAC/網路串流播放器特色
● 透過PC使用USB線，USB DAC支援11.2MHz DSD低失真播放，與32-bit/384 kHz PCM。
● 透過LAN(DLNA1.5相容遙控播放，與家用媒體播放)5.6MHz DSD與24-bit/192kHz WAV/FLAC串流。
● 透過USB快閃記憶體，進行5.6MHz DSD與24-bit/192kHz WAV/FLAC播放。
● 透過藍芽Bluetooth ®進行高品質無線播放，支援aptX®、AAC與SBC Codec。
● 網路廣播電台功能。
● 線上音樂服務：Pandora, Sirius/XM, Spotify, Deezer與Slacker。
● 免費的遙控應用程式，可供iOS與Android使用。
● Windows/Mac免費音樂播放應用程式，支援11.2MHz DSD。
● 使用Asahi Kasei Microdevices Corporation製造，雙D/A轉換器AK4490。
● 於單一機型使用DSD與PCM濾波，展現多樣個性。
● 10MHz外部時脈輸入，可進行更精準的時脈操作。(僅能於USB非同步模式使用。)
● 高準度板載時脈，可用於44.1 kHz系統與48kHz系統。(僅能於USB非同步模式使用)
● 可升頻至12.2MHz DSD與384Hz PCM，細節更加細膩。
● 「TEAC-HCLD」四段式緩衝放大電路，增強電流。
● 「TEAC-QVCS」高精度音量控制電路。
● XLR平衡與RCA非平衡線性輸出，搭配固定(0dB, +6dB)或可變式輸出電平設定。
● 可切換式XLR極性。(2:HOT 或3:HOT)
● USB B-Type插孔，可進行PC串流，乙太網路端子可進行網絡串流與同軸與光纖數位輸入。
● 使用USB快閃記憶體、DLNA與家用媒體，可進行無間隙播放。(能在相同取樣率的檔案中播放，像是WAV、FLAC、AAC、Apple Lossless、WMA、OGG Vorbis與MP3。)
● 前面板配有同軸/光纖輸入，能與可攜式數位音頻播放器連接。
● 分離式耳機擴大機，配備500mW+500mW輸出功率，支援平行非平衡驅動。
● 多功能OLED大型音量顯示，完美的可見度(4段式亮度調整，包含關閉顯示幕) 。
● 自動省電功能，低功率消耗。
● 穩固的全金屬機身，能夠刪除外源性噪音，外觀優雅。
● 符合RoHS指令。
● 香港售價 : HK$9,180 (行貨)。
