看完了電影後 開始有種發想 覺得要將我心中的大和魂來實現了
從此就開始三年的創作歷程了 決定要做市售模型沒有的尺寸
我的夢在去年中秋節前最終成功了

hkwatcher

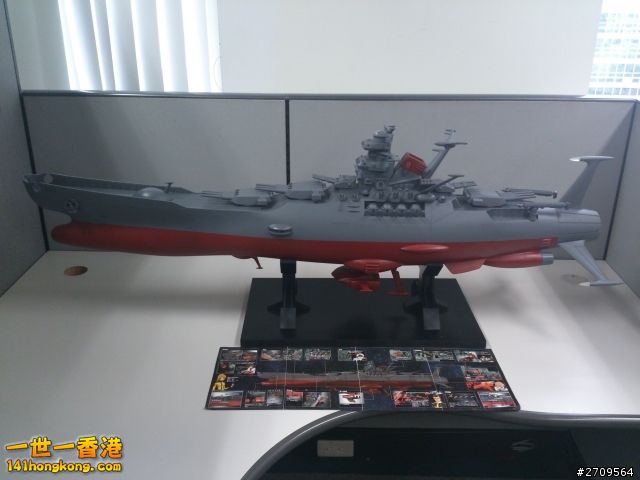

這個總長1.26米的作品的參考尺寸與圖檔為
BANDAI BPX-01 1/625 超合金魂—宇宙戰艦大和號
全部零件、船體都是從零開始製作
全部依照這個超合金模型.做逆向工程與合理化
上面的零件全都是純手工做出來的~

材料使用:ABS板、ABS棒.甲苯.快乾膠、補土、噴漆

將說明書放大作為參考圖檔

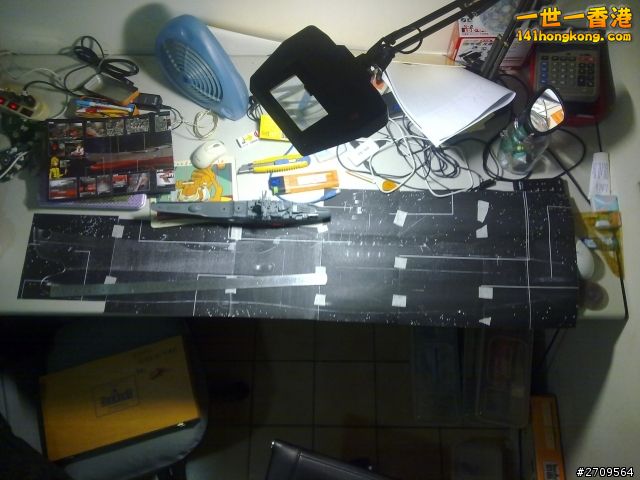

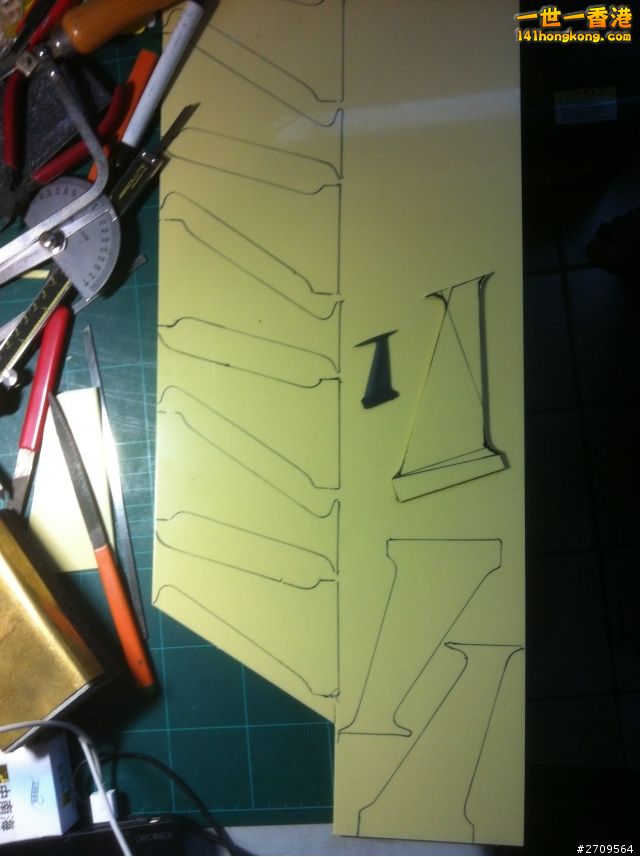

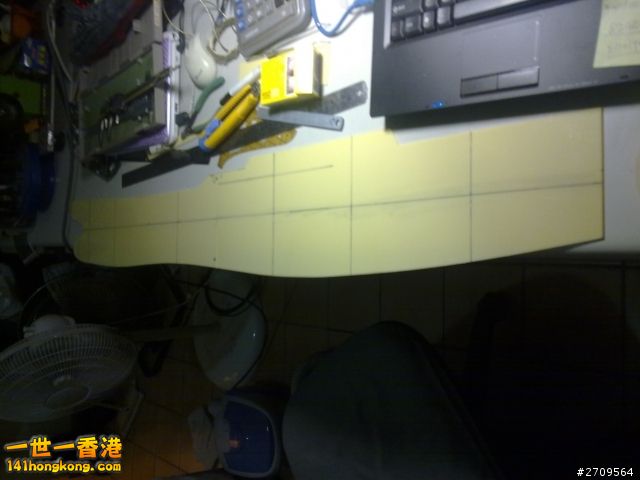

逆向工程開始 將參考圖檔描好 並裁切出龍骨的ABS版 (這傢伙夠大了)

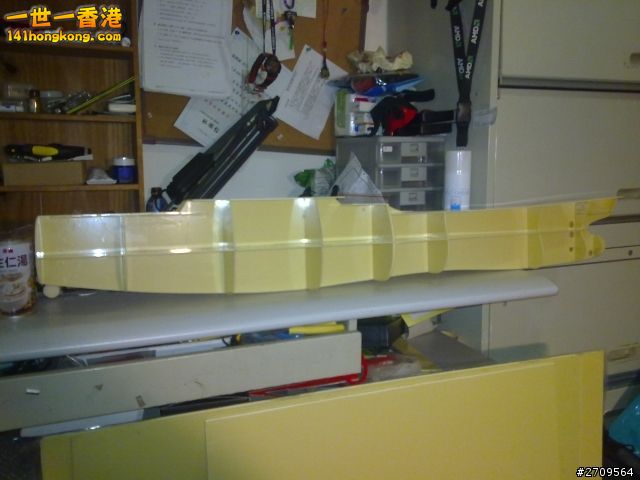

總共會分開左右邊 各有前後船段 最後合上後 膠合成為全部船身結構(像真的作船的方式)

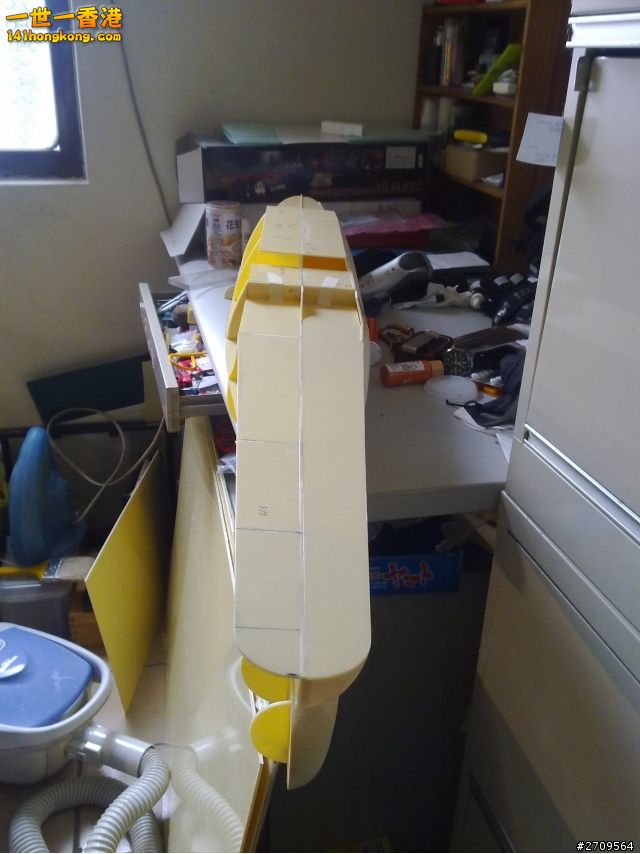

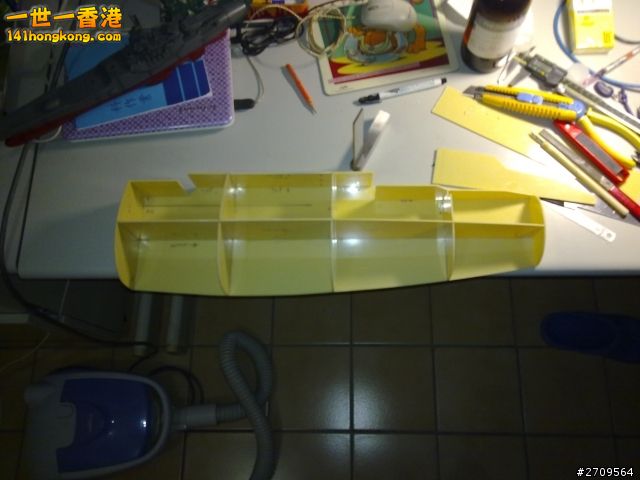

左後段船身 與船身橫版組立

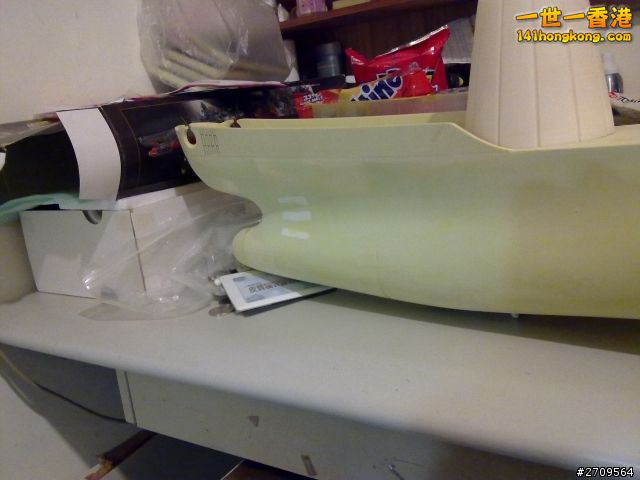

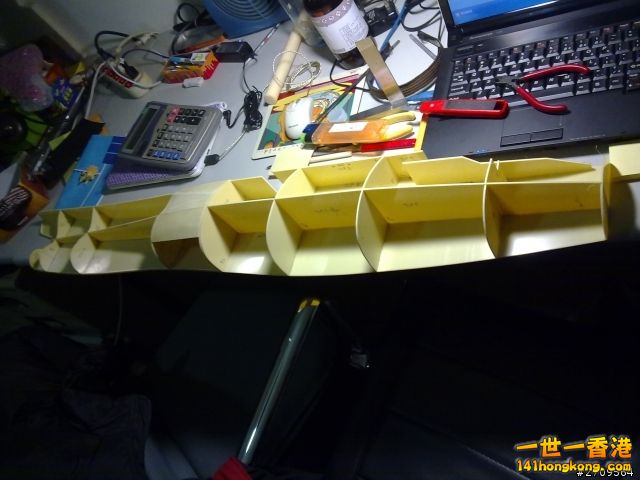

船身的半面全覽圖 (桌子下面就是我使用ABS板的材料)

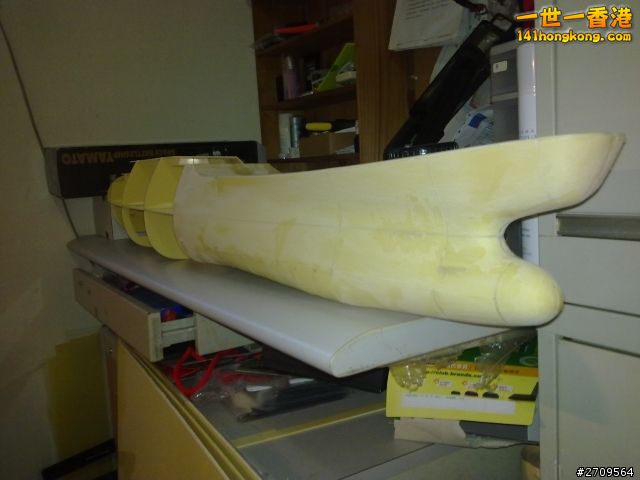

左邊 前後段船身 組合 開始考驗功夫了

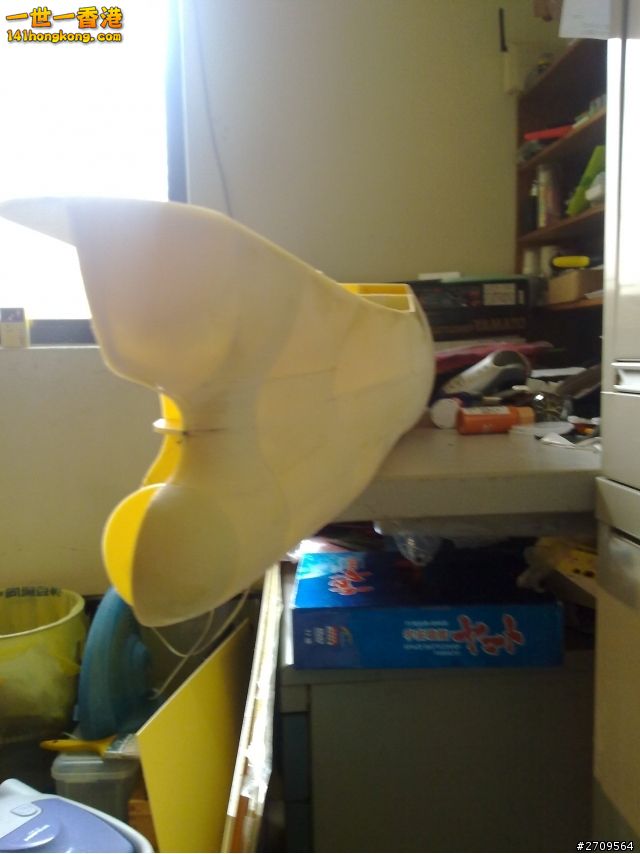

每塊蒙皮都有各自的曲面 這個過程真的高難度

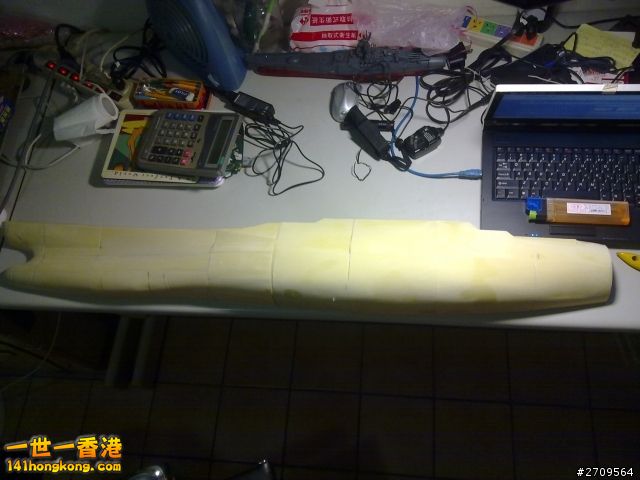

貼附船身蒙皮 (半邊船身曲面 完成)

hkwatcher

貼附船身蒙皮 (半邊船身曲面 完成)有亮點!!

貼附船身蒙皮 (半邊船身曲面 完成)

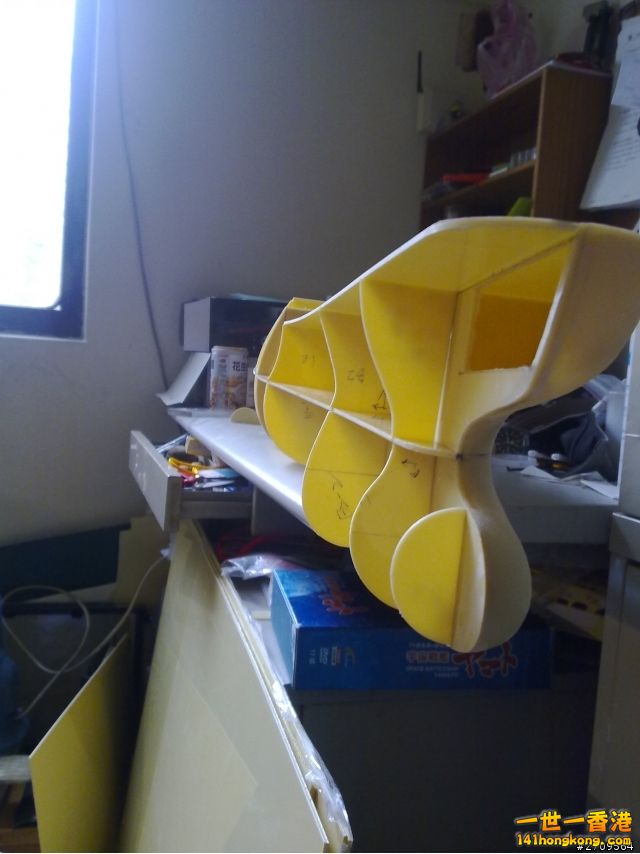

完成右邊橫樑 準備開始包覆右邊曲面蒙皮 每塊橫樑都有個個編號

右邊前方曲面蒙皮完成

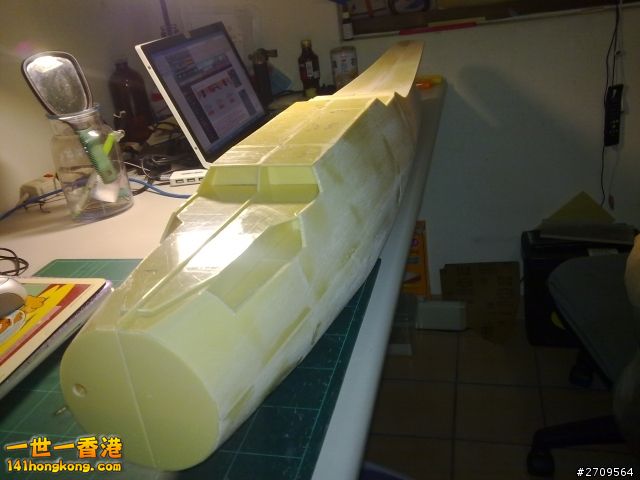

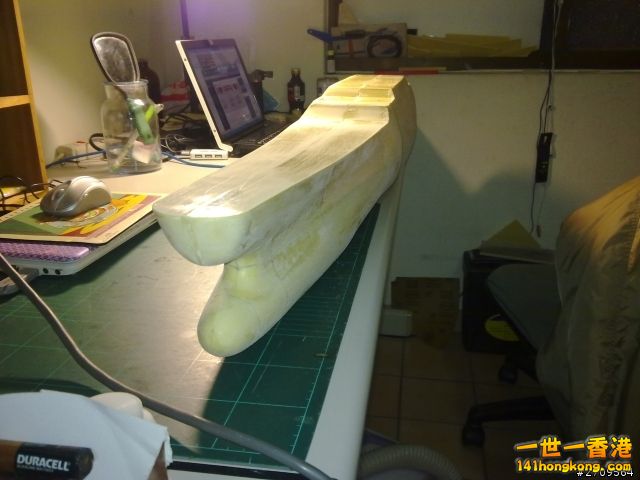

貼附船身蒙皮 (兩邊船身曲面粗胚完成 )

貼附船身蒙皮 (兩邊船身曲面粗胚完成 後方照片)

hkwatcher

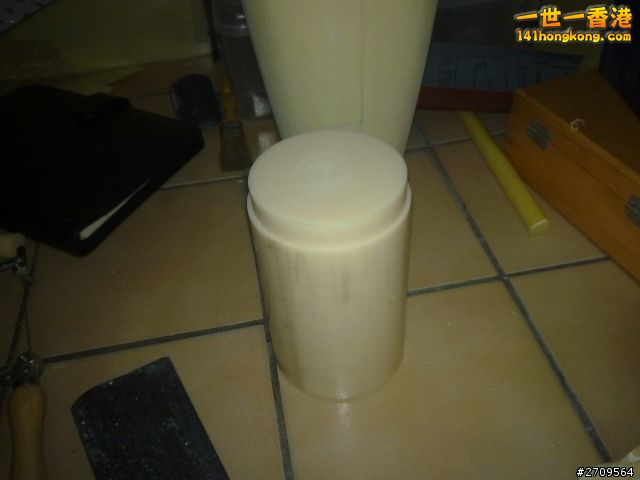

尾部排氣噴射口 原材 真重的一塊 考驗我的小車床能不能啃下

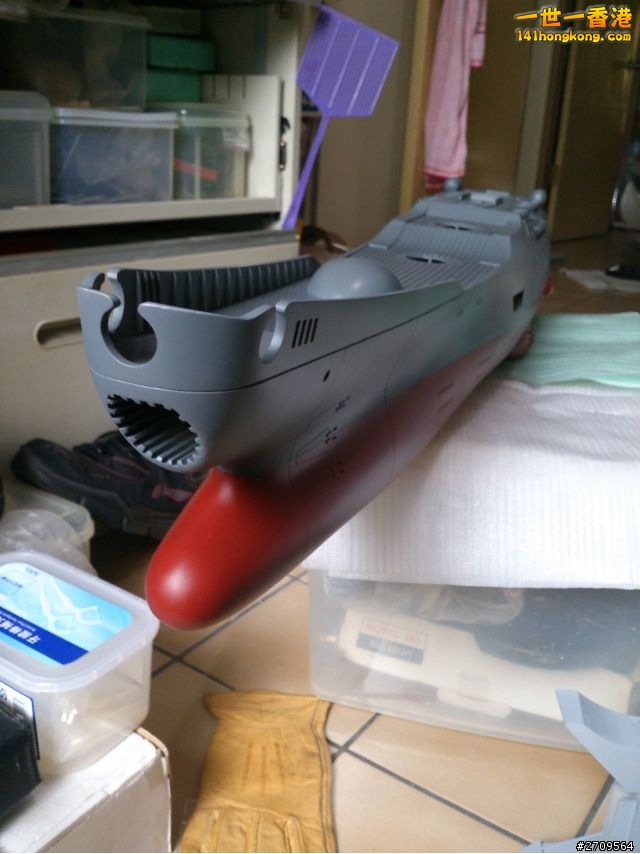

艦艏 (兩邊船身曲面魚雷發射位置)
船身上面那個是尾部噴射椎管 粗胚搞定了
(這個已經超過我車床夾持尺寸 還是用怪招搞定)

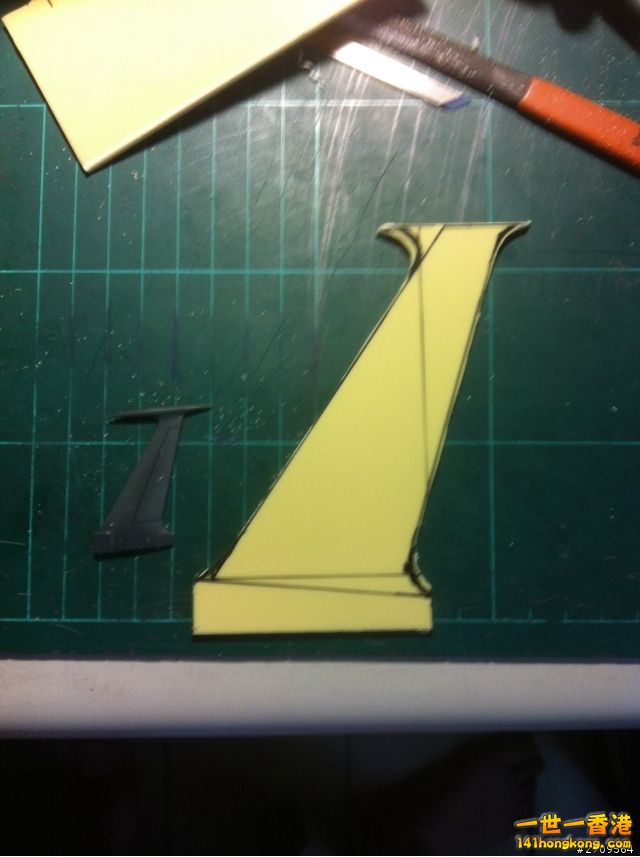

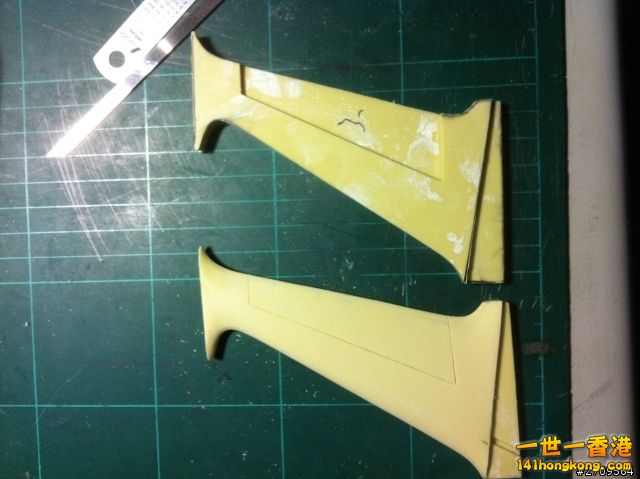

船身上面那個是尾部噴射椎管的三個尾翼
每個尾翼要三片原材

慢慢磨 慢慢磨 慢慢磨才會三片一樣弧度

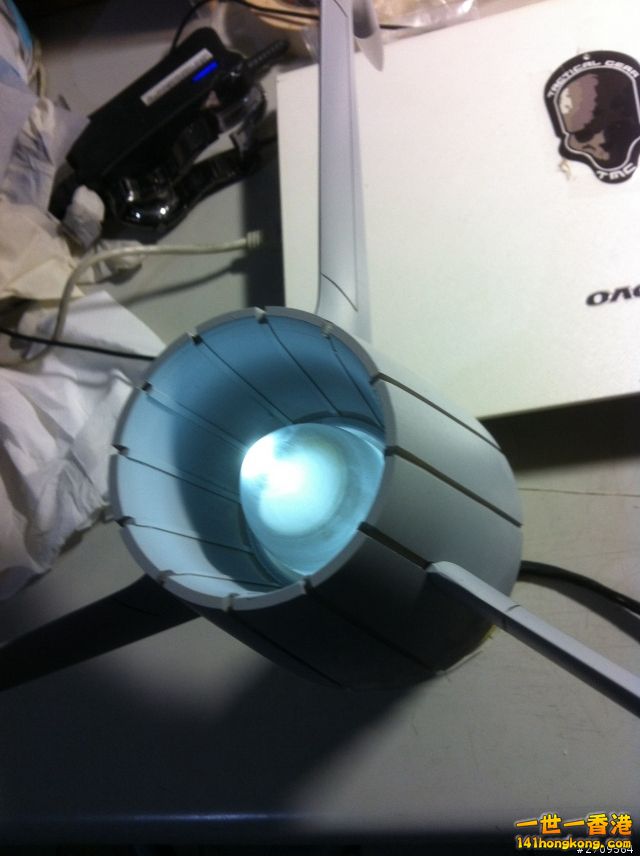

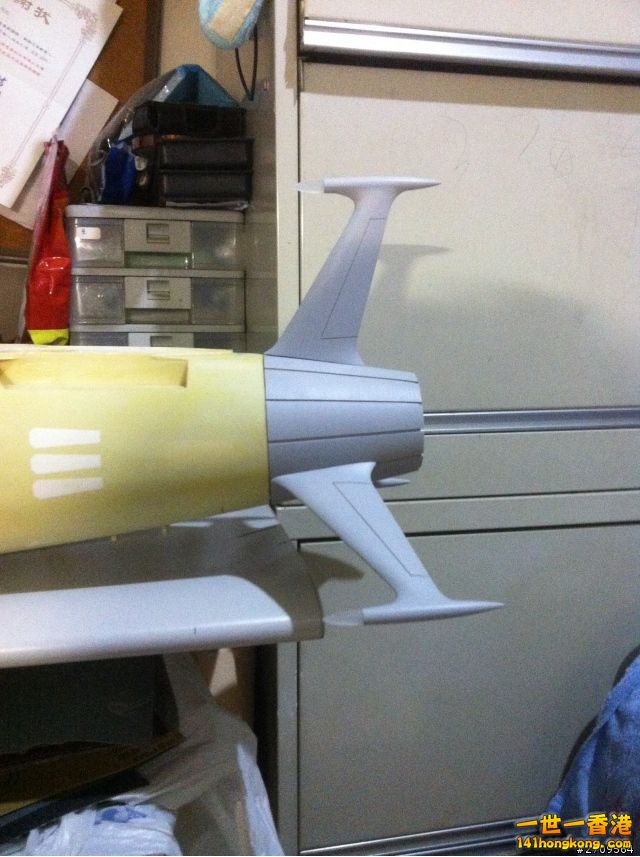

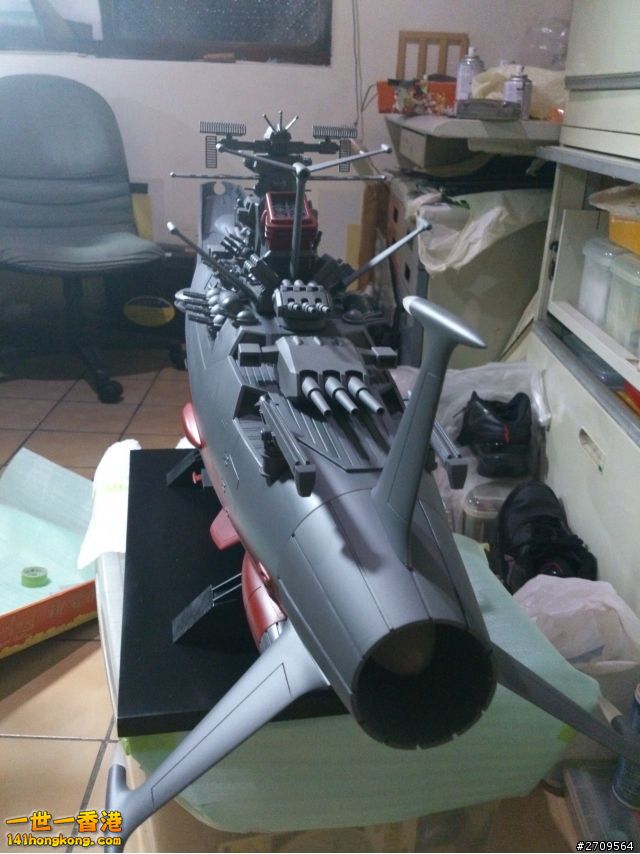

尾管加上尾翼完成

hkwatcher

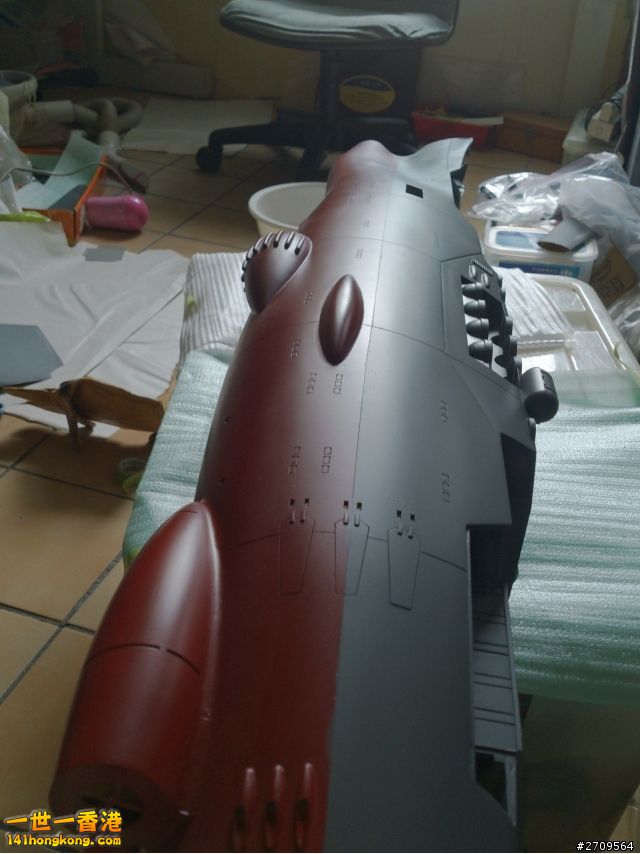

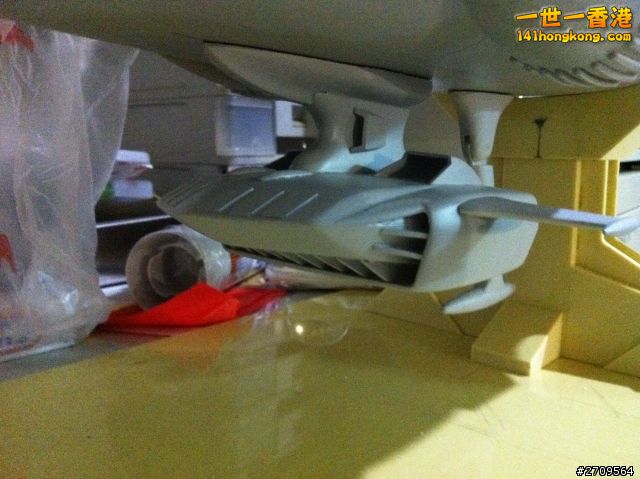

船底的噴射尾管 也很難做 除了外型曲面以外也要跟船身配合

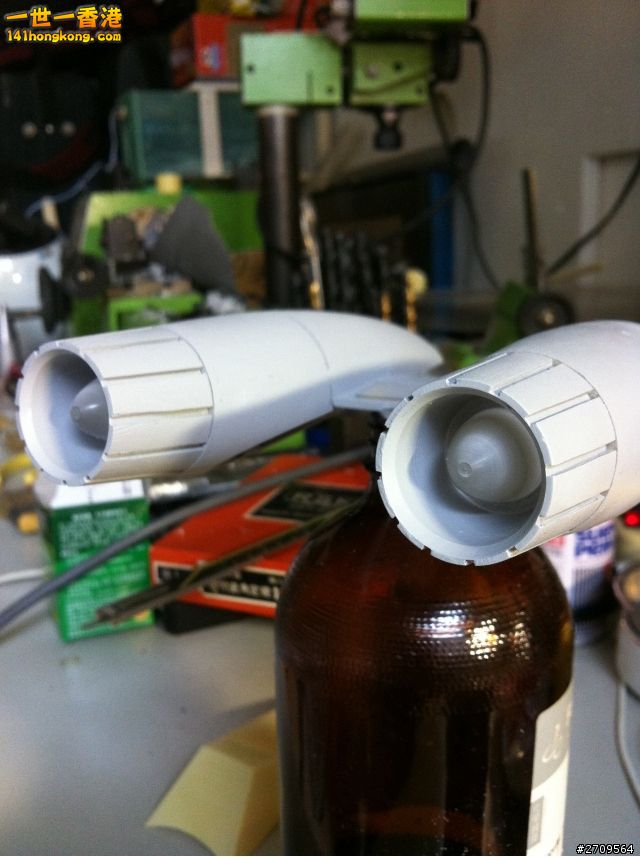

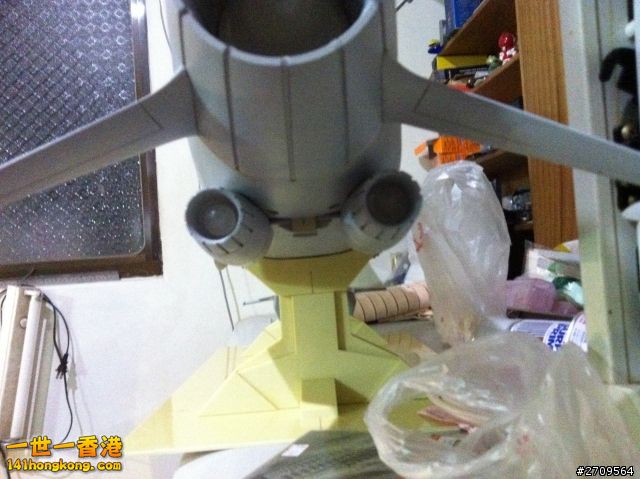

船底的噴射尾管

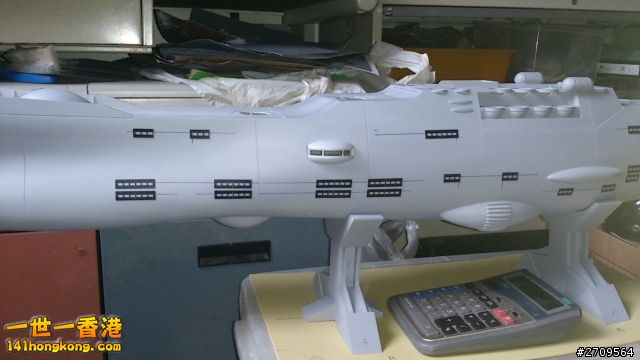

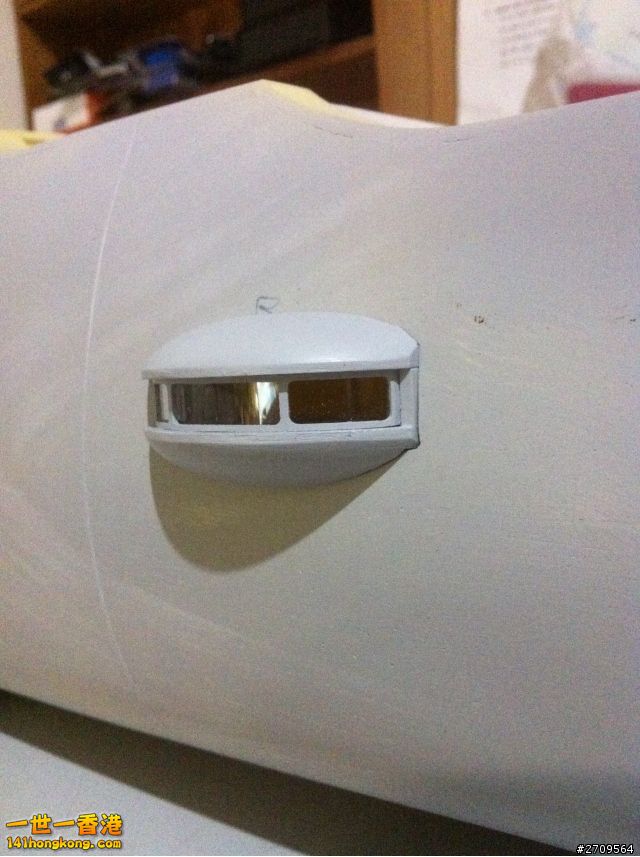

艦側 觀測窗

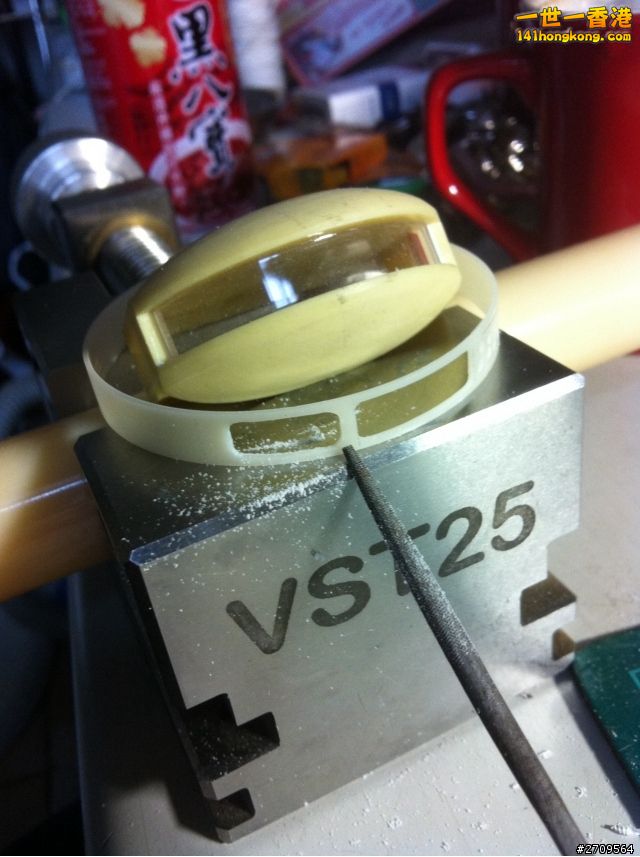

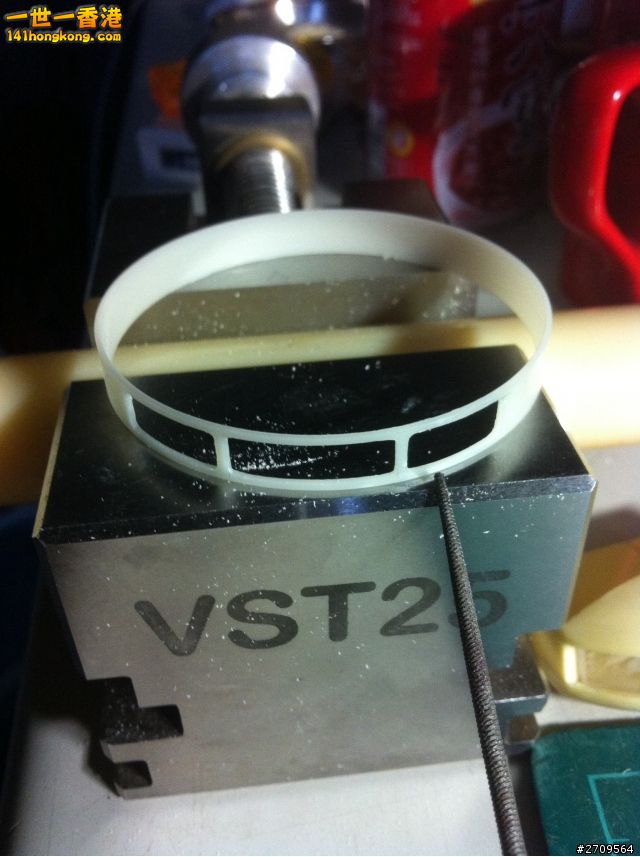

觀測窗框 純手工挖框(觀測窗框 車床車出1mm薄環 再去刻出來 框邊寬度均是1mm)

觀測窗框與透明窗

hkwatcher

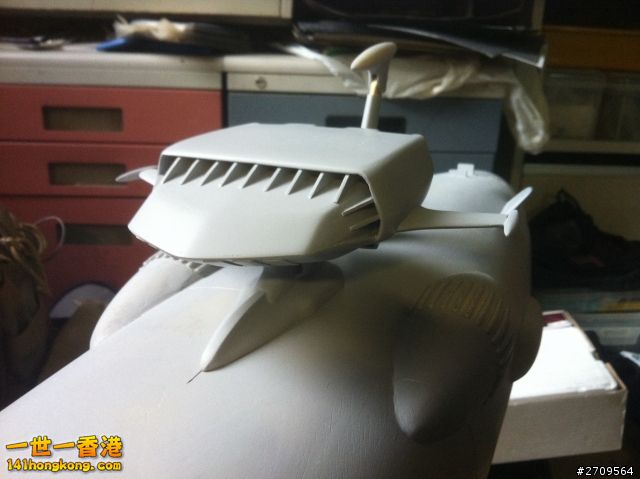

第三艦橋

第三艦橋 另一個角度拍

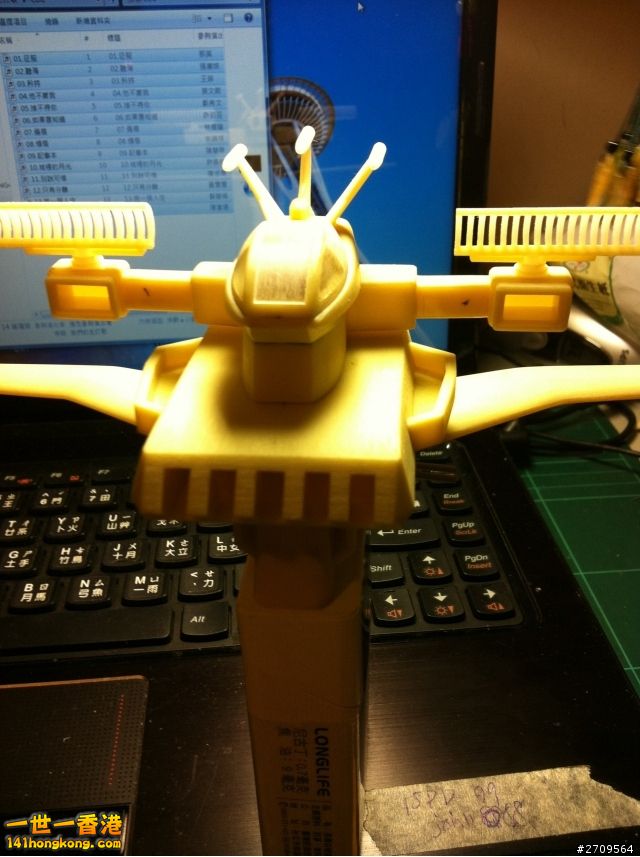

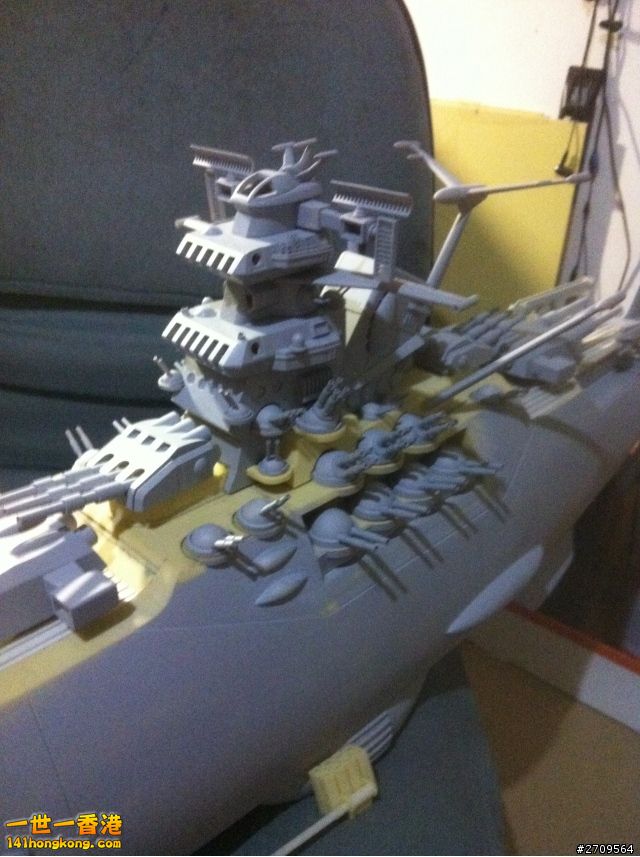

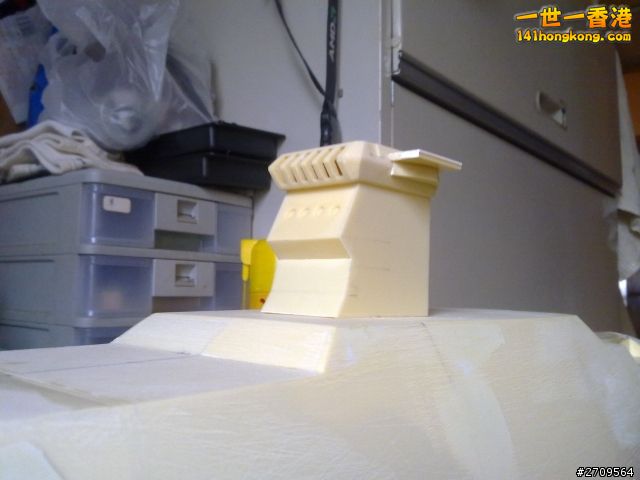

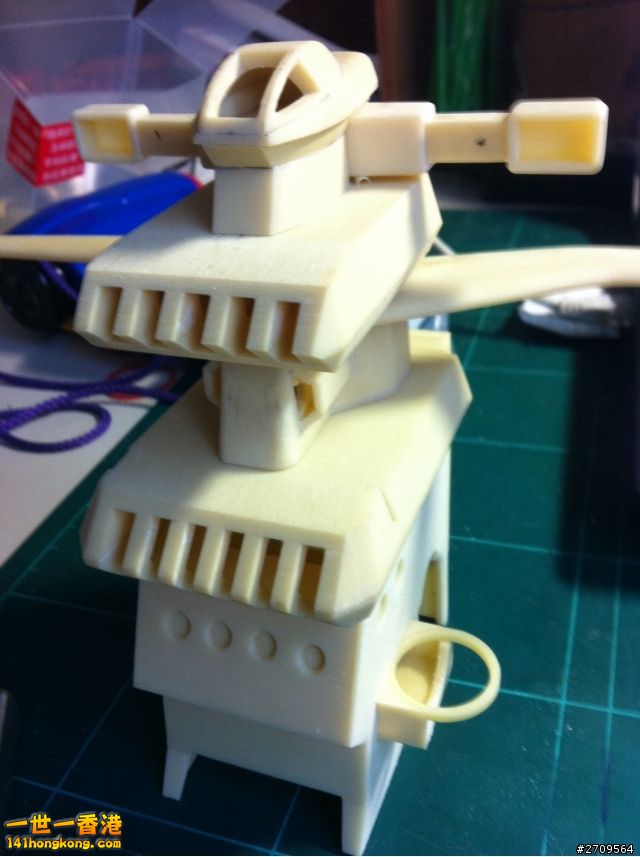

第一,二件艦橋與艦橋底座 (粗胚)

第一,二件艦橋與艦橋底座 (粗胚)

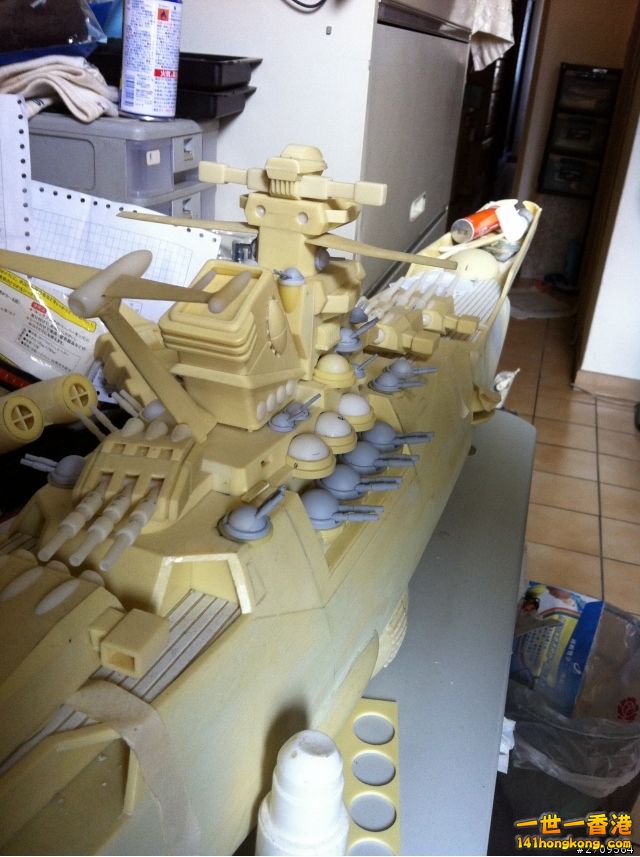

第一,二件艦橋與艦橋底座 + 艦長室 (粗胚)

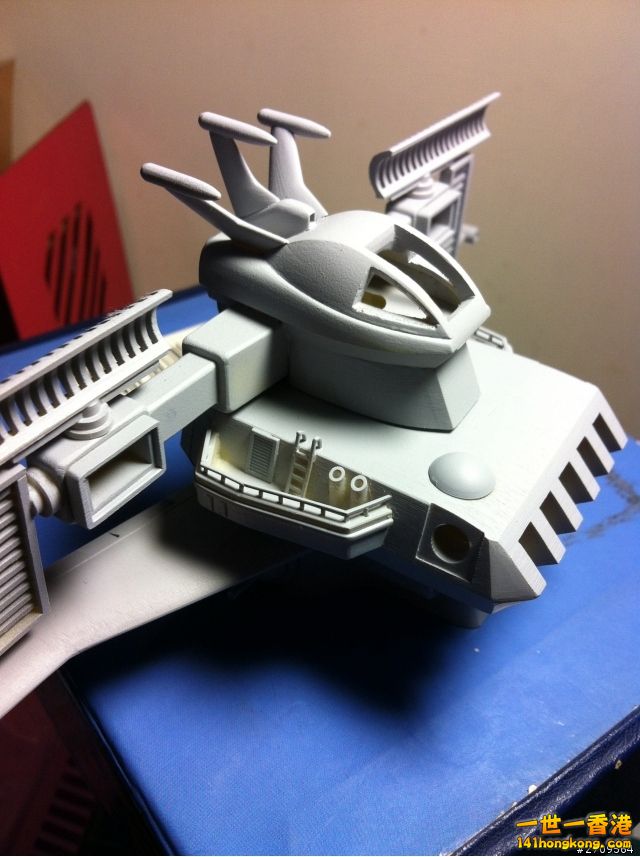

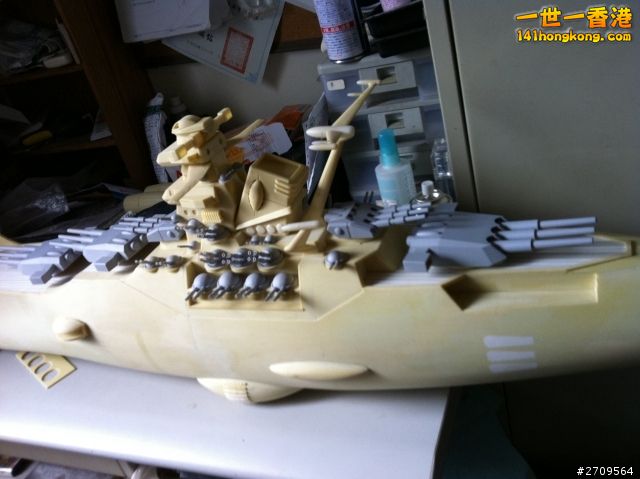

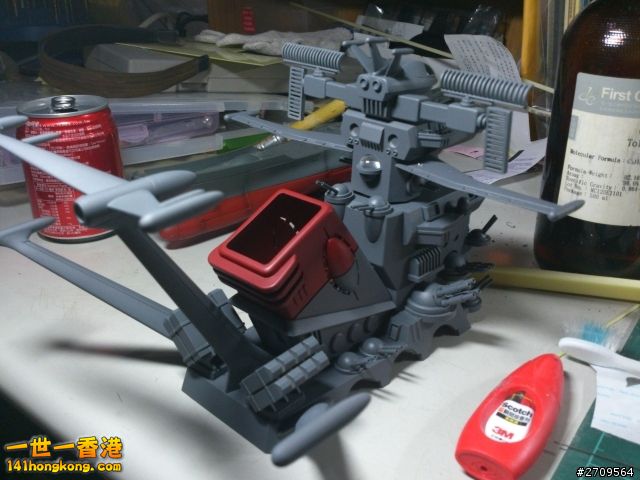

艦橋與艦長室 (粗胚與完工底塗)

hkwatcher

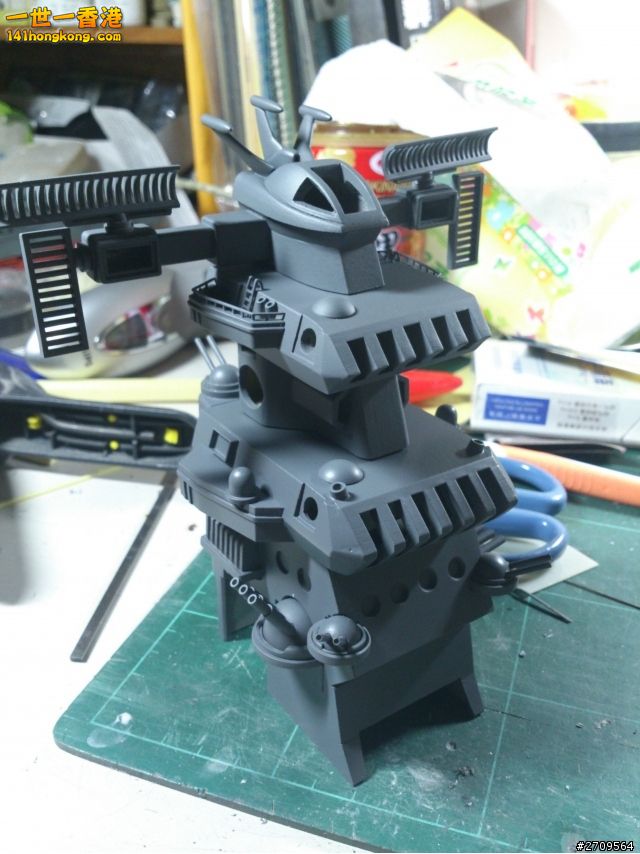

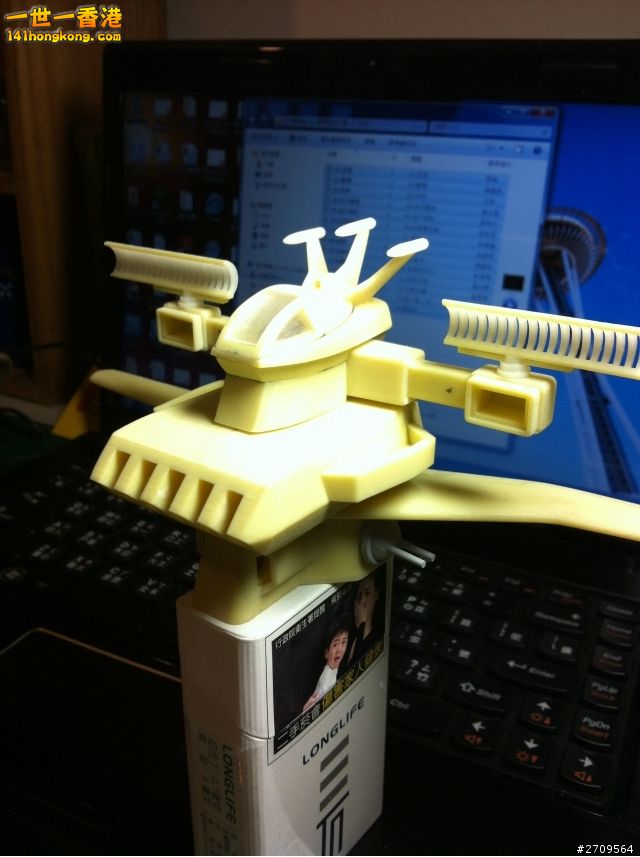

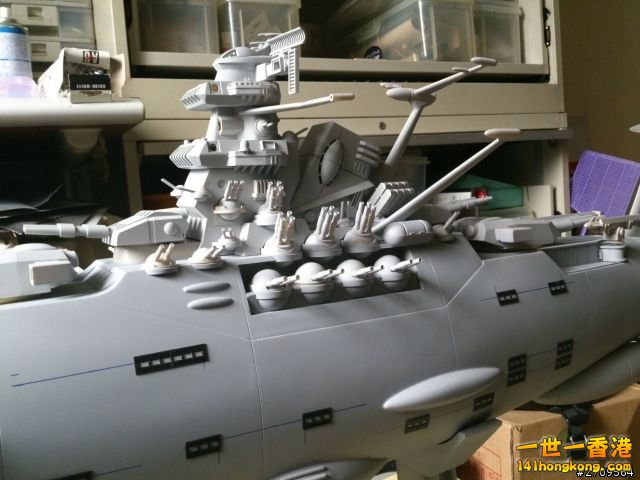

艦橋與艦長室 (塗裝完成! 各個雷達及防空炮都可以轉動)

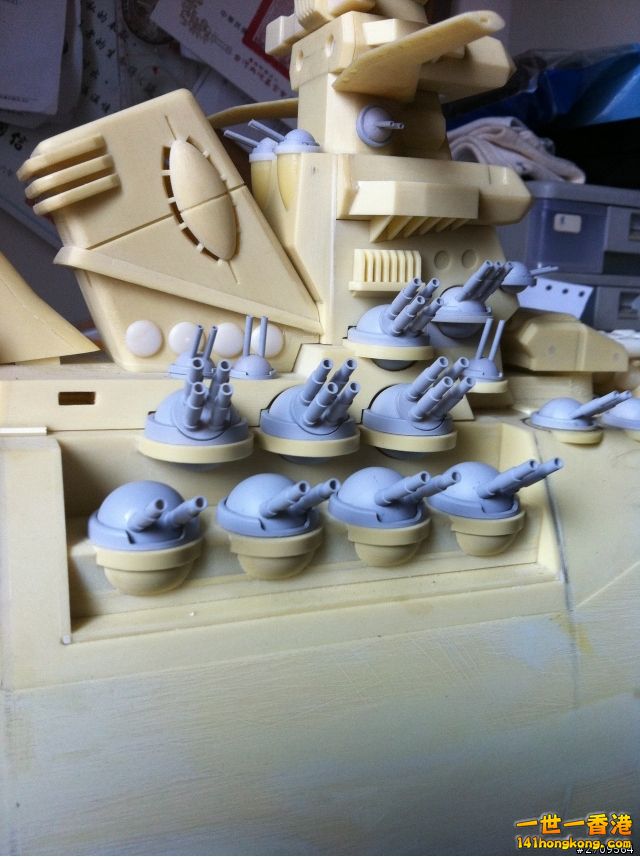

防空炮都是必須要作活動的 (粗胚)

可以算算總共要車多少根砲管了各位 ~~

hkwatcher

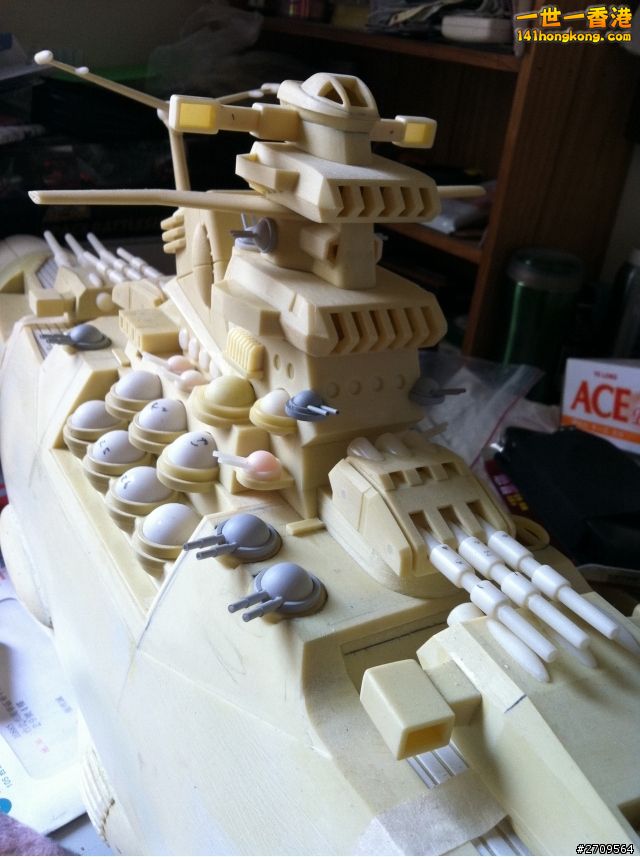

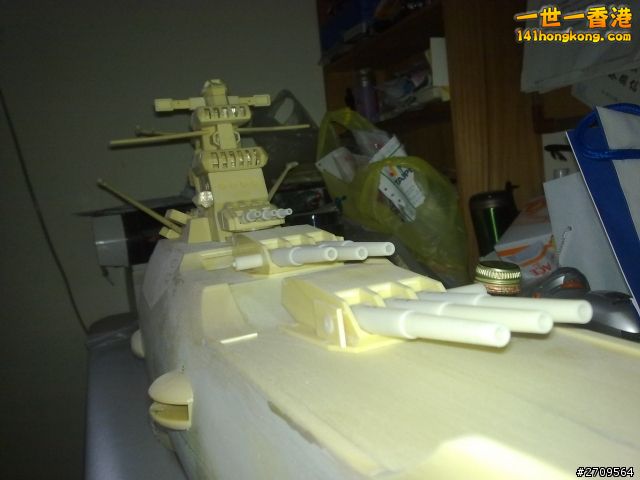

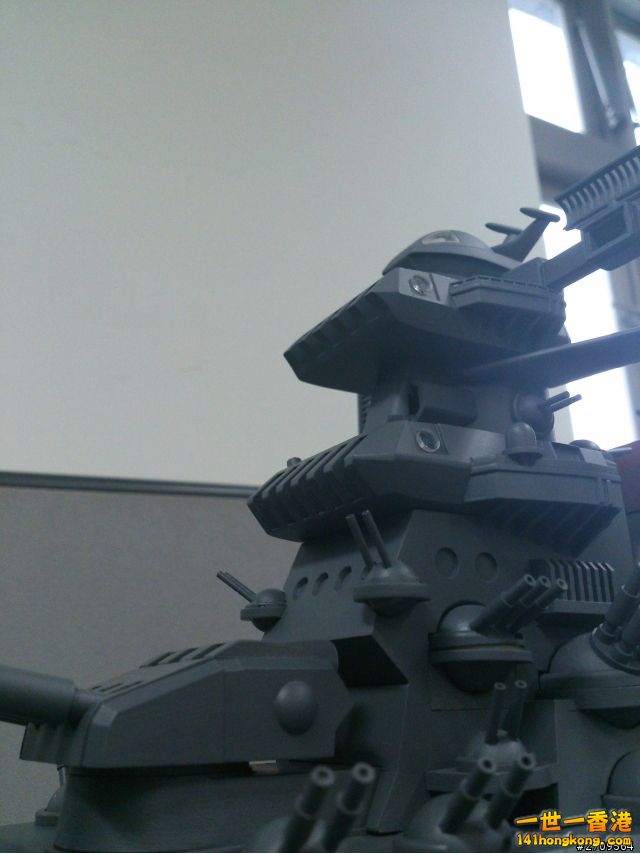

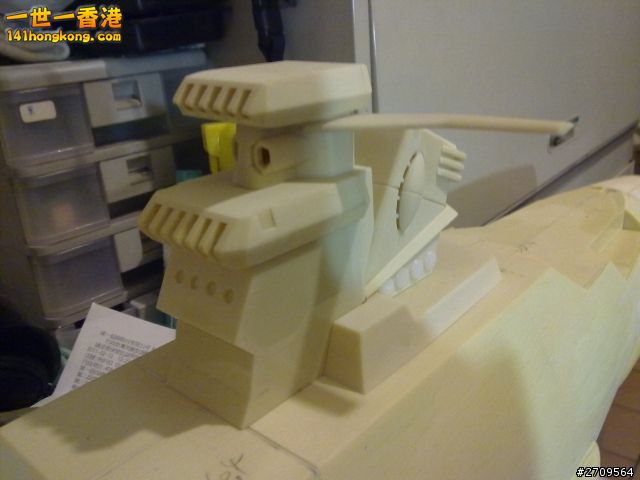

第一,二主砲,第一副炮(粗胚)

第一,二主砲,砲管都是車削含有椎度的

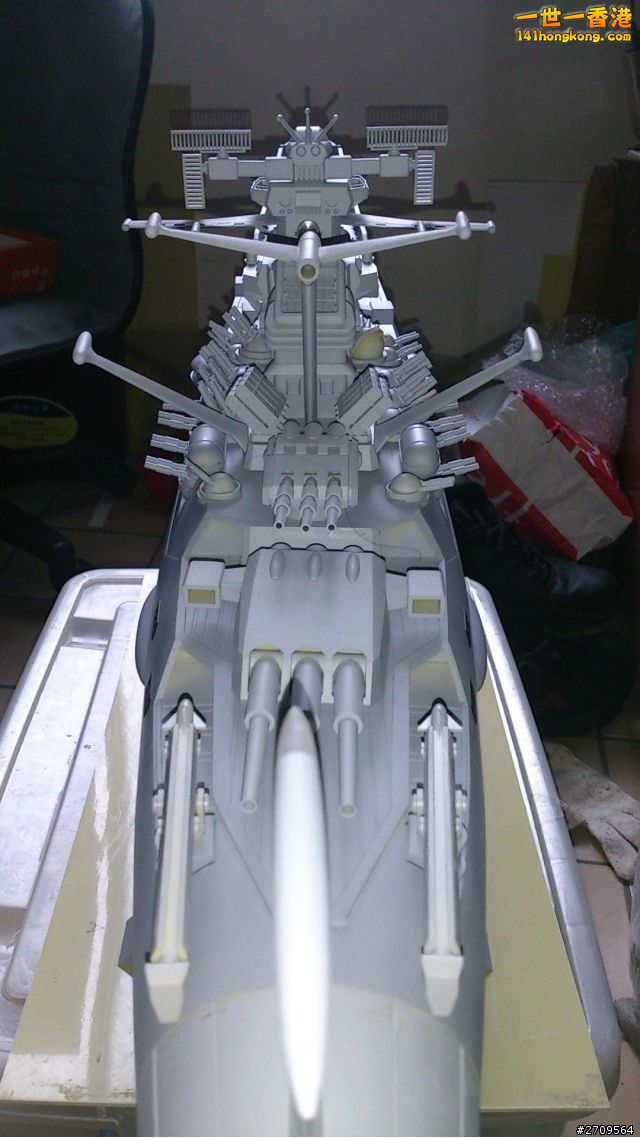

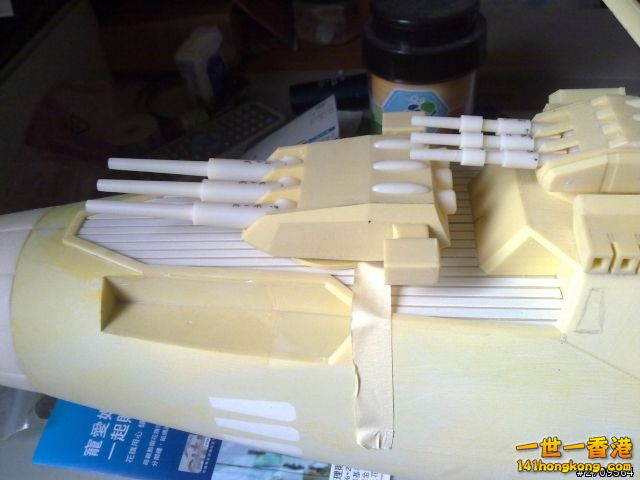

第三主砲,二副砲,砲管都是車削含有椎度的

看出來所有大小主砲、防空炮都做出來了 原模型主砲是有干涉、無法旋轉，
我在製作的時候已經把干涉的bug除掉了

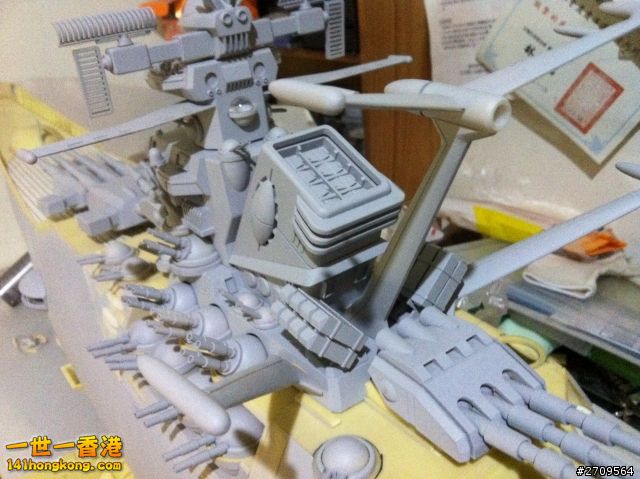

總共多少零件要做出來 (所有防空炮俯仰 左右都可以旋轉)

hkwatcher

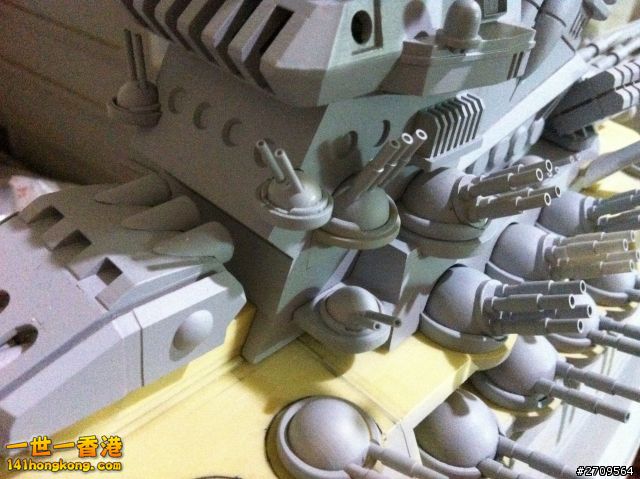

各位可以算算總共有多少個防空炮位?多少根砲管?
(炮位均可上下左右活動 非固定模型)

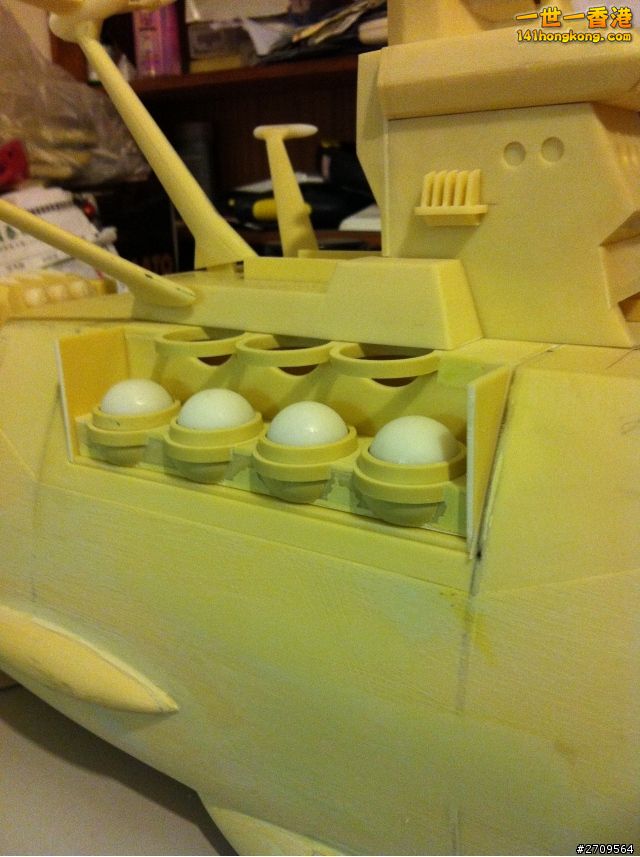

煙囪垂直發射彈艙與兩側8連裝發射架

兩側所有孔位 畫線槽

兩側所有孔位 畫線槽

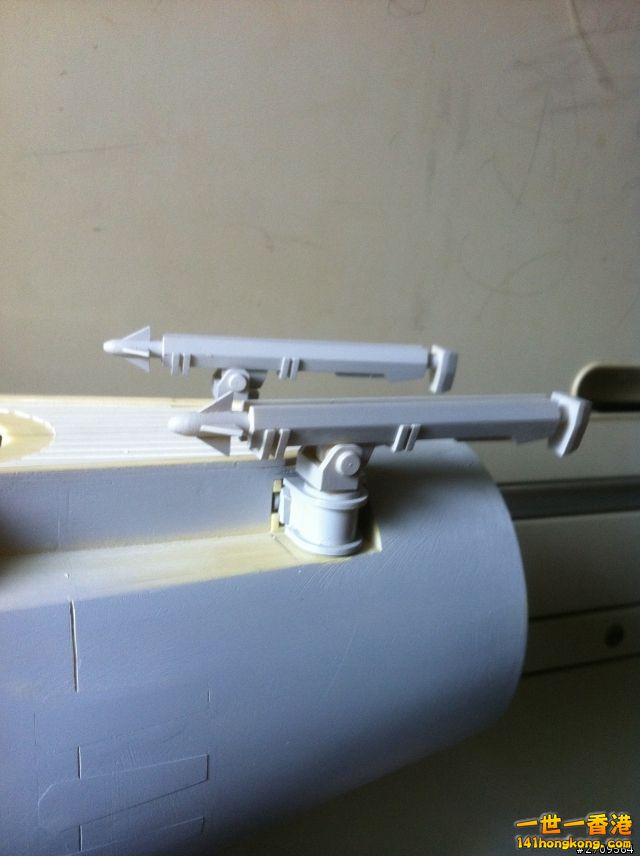

兩側戰機發射架可以活動外伸 旋轉俯仰

hkwatcher

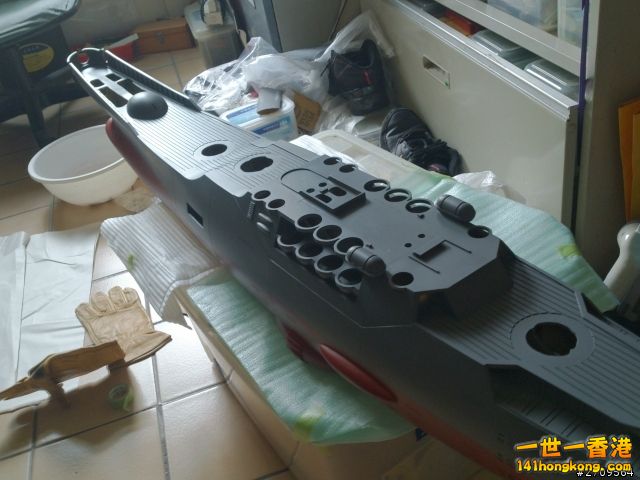

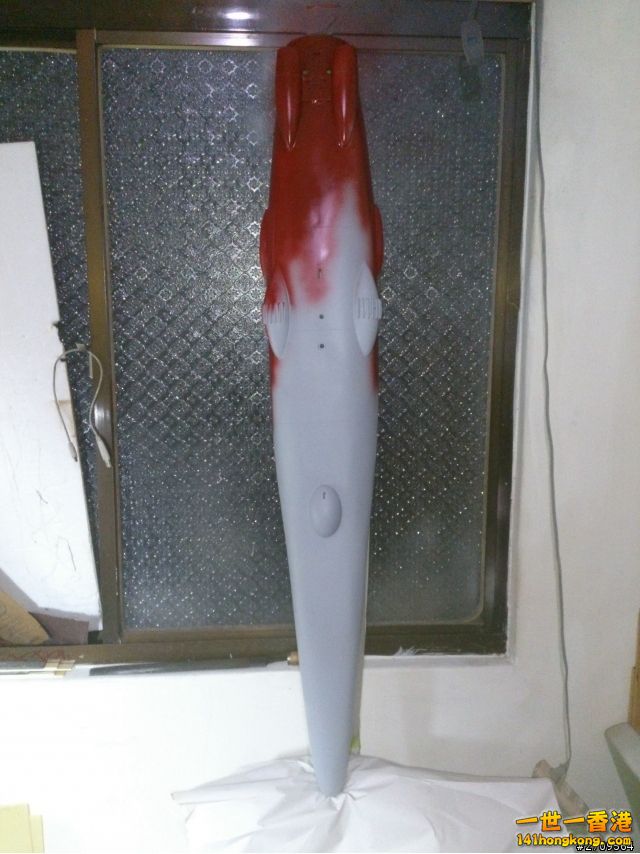

全船粗胚底塗完成

艦橋塗裝完成 煙囪內防空導彈座 還沒裝上

船底塗裝(把房間當作噴漆室)

hkwatcher

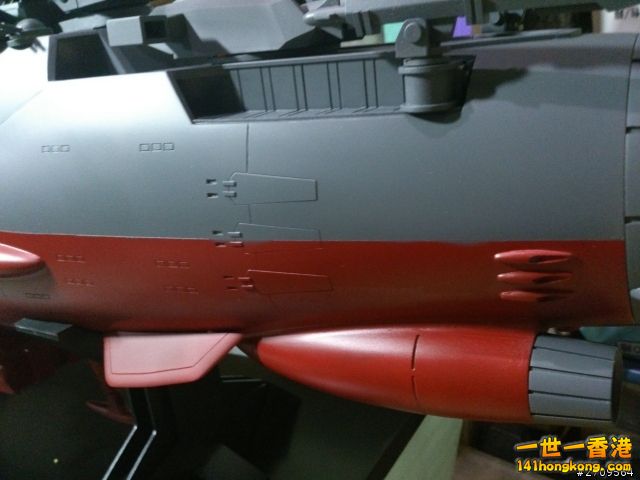

水線以上船身塗裝 這個大船身總算搞定

全船粗胚底塗完成

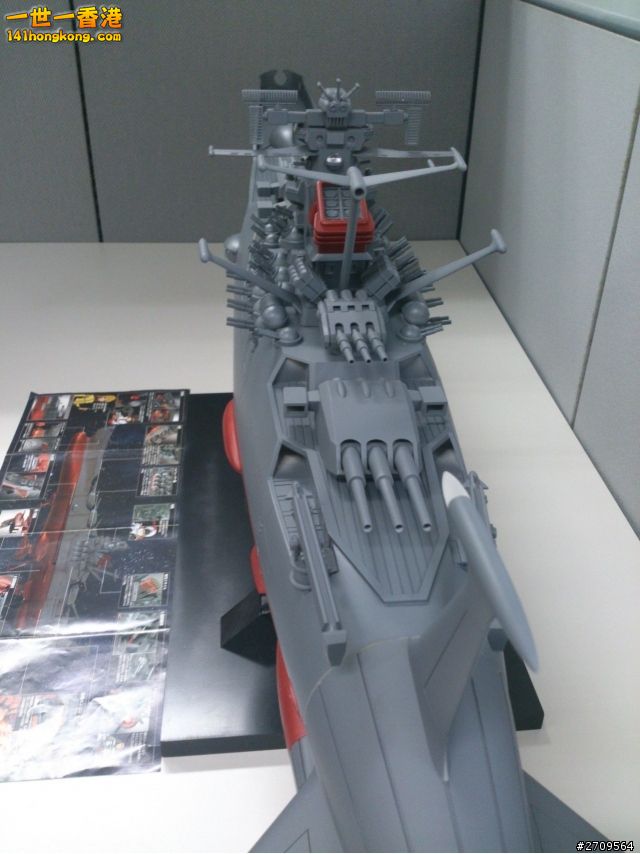

進擊的大和

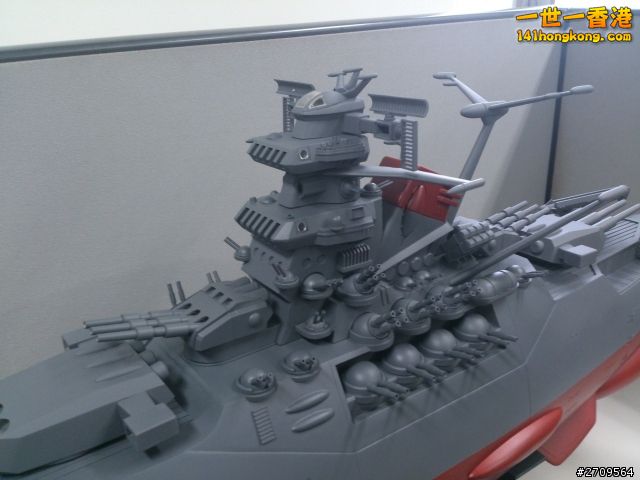

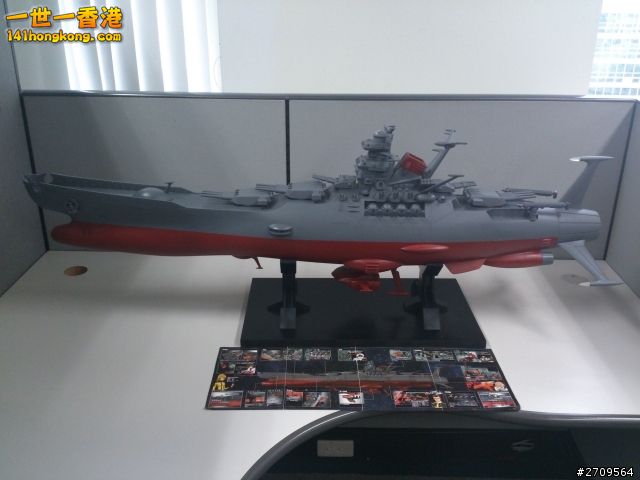

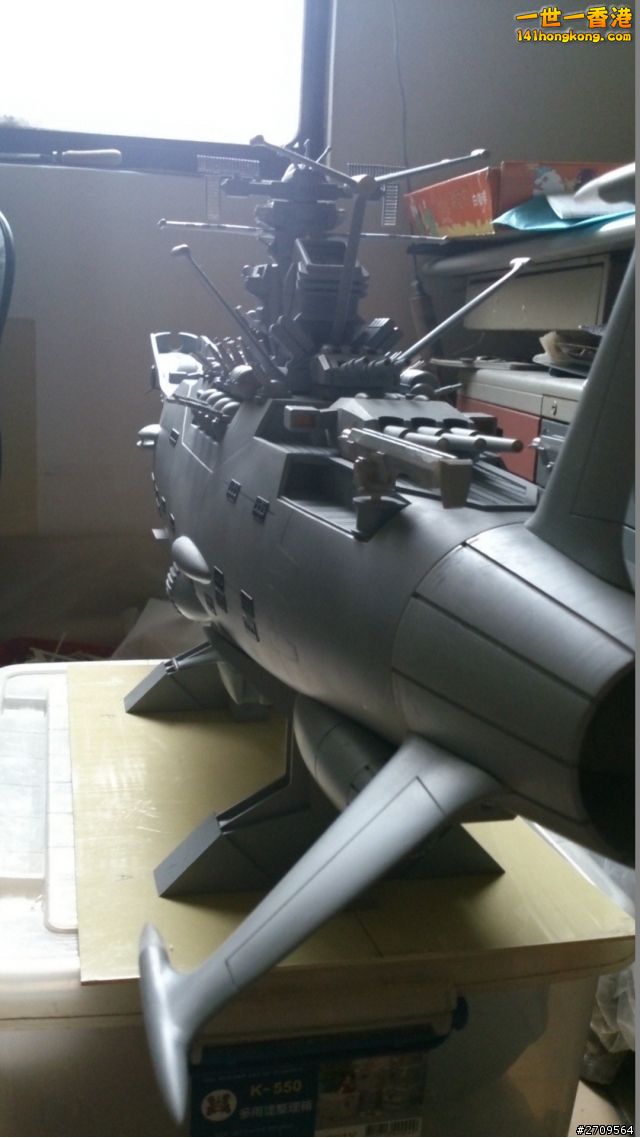

最終展示
