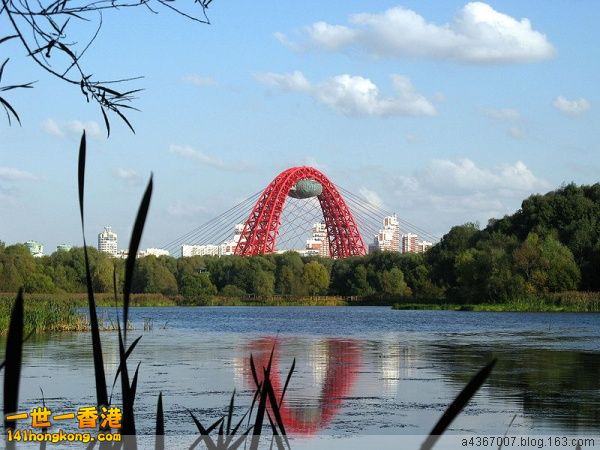

風景橋（Zhivopisny Bridge）是俄羅斯首都莫斯科克雷拉茨科耶區橫跨莫斯科河（Moskva River）的一座公路斜拉橋，全長1460.00米，其中主橋長409.50米，寬37.00米；跨河鋼拱橋塔高105.00米，拱跨182.00米，斜拉索78根，拱頂下部建有圓形觀景台和餐廳；橋面至水面高30米。

沉睡小五郎

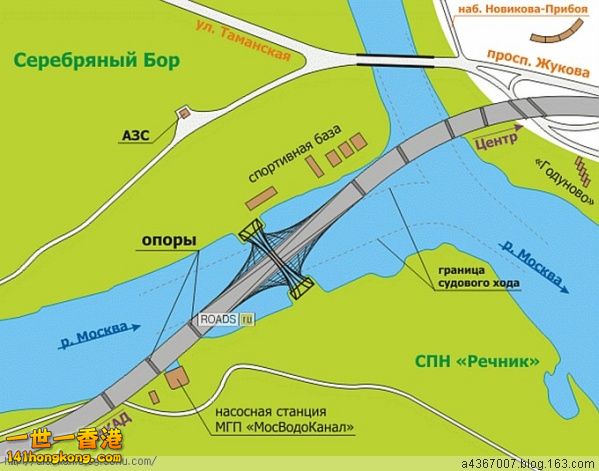

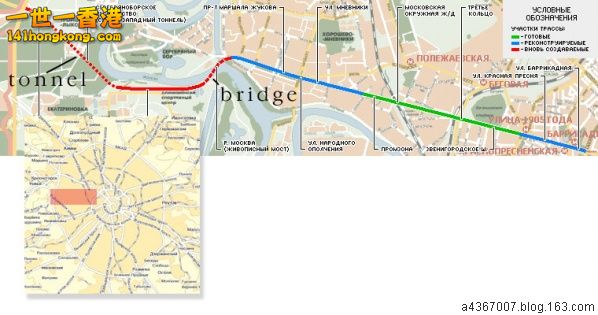

風景橋的三維效果圖從這張地圖上就可以看出俄羅斯的風景橋有多麼神奇。 在此之前，對於道路相交的地方，考慮效率與安全的需要我們做了立交橋（互通式立交橋或分離式立交橋），道路與鐵路相交也是做分離式立交橋，道路鐵路與河流相交，也就是跨越河流時我們一般會做一座橋樑跨過對岸，這些橋多半與河流正交，以降低工程投資。 但是，當道路走向與河流平行、兩岸又受地形地物限制，車輛要過河怎麼辦？ 不妨來看看風景橋是怎麼佈置的吧！

沉睡小五郎

這座橋的獨特之處在於構思的巧妙。 為了避免道路與附近的地鐵、公園、抽水站等公共設施的干擾，在地形地物受限的情況下，充分利用了河道上的空間，將橋樑架設在河道中心線上，在平面上橋樑與河流重疊。 利用鋼架拱橫向佈置巧妙地將橋墩基礎設置在兩岸岸邊，這樣既能保證橋墩的生根，又能使橋下河流暢通無阻，真是巧奪天工的設計。

沉睡小五郎

風景橋還有一個特點就是它的斜拉索體系。 橋樑主跨為等截面的鋼箱樑，鋼箱樑被由鋼架拱上的斜拉索牽引支撐，梁塔（鋼架拱）完全分離，形成全浮懸狀態，在78根拉索下組成了空間曲線索面的對稱性斜拉橋。 這種體系如果單就主樑的全浮懸狀態來說，其抗震能力是很高的，當然，全橋的抗震水平還依賴於作為斜拉橋的主塔-鋼架拱的穩定能力。

沉睡小五郎

看似兩個毫無搭界的單一結構，一個是拱結構，一個是梁結構，它們通過斜拉索的連接使風景橋形成了一座獨特的斜拉橋，這種由簡單結構構件組成的複合結構形式的橋樑很值得我們橋樑工程師學習與借鑒。

沉睡小五郎

考慮觀光的需要，橋樑主跨正上方利用鋼架拱的支撐設置了類似於太空艙似圓形旋轉餐廳。 這也成為風景橋另外一個建築特點。

沉睡小五郎

為了表彰風景橋卓越的設計與建造，在布魯塞爾展覽會上曾獲得了一枚獎牌。

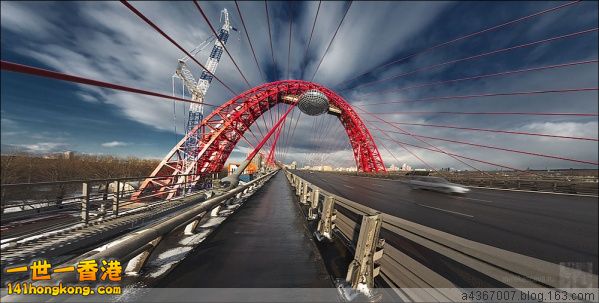

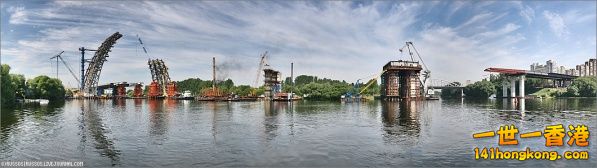

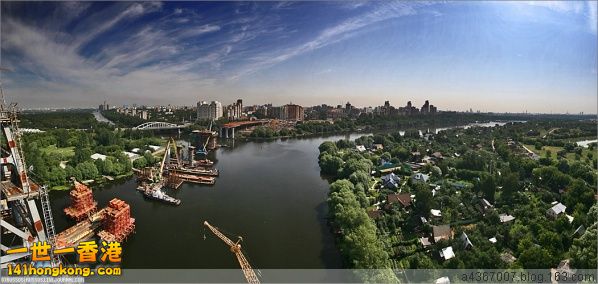

The pano, view from the east

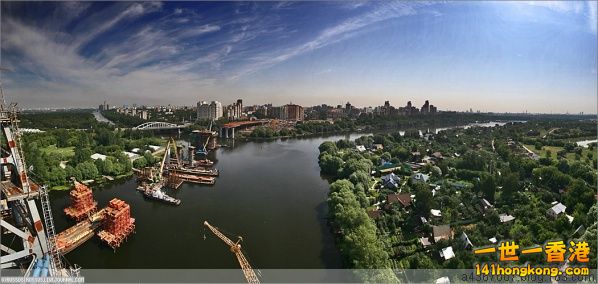

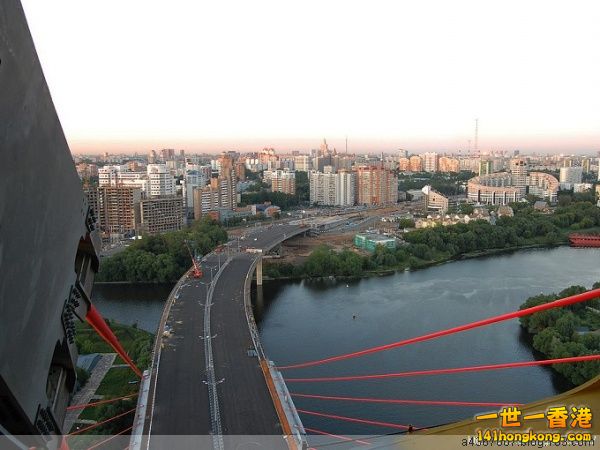

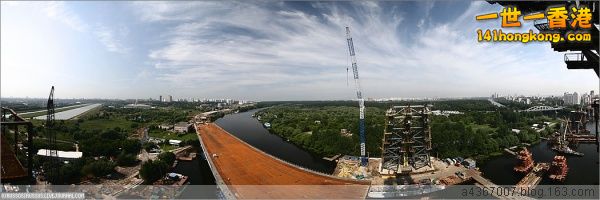

From the top of the arche



The eastern approach

沉睡小五郎

將莫斯科風景橋的基本情況做了一個簡略的介紹後，本部份主要介紹該橋的構造特點和施工情況。



▲鋼箱樑被由鋼架拱上的斜拉索牽引支撐，在78根拉索下組成了空間曲線索面的斜拉橋。



▲橋樑上緣的拉索及拉索錨固構造。 紅色的拉索保護層在藍天白雲下很鮮豔。

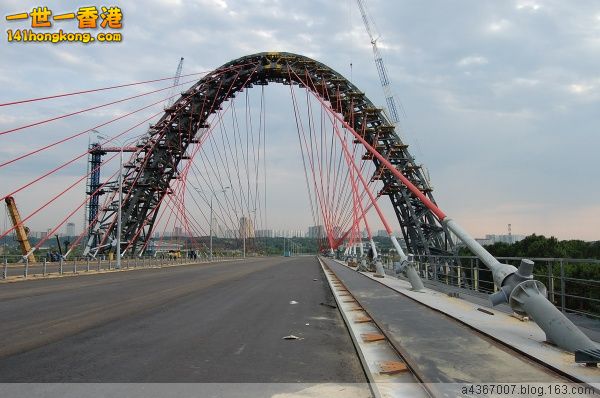

▲即將施工完成的橋樑。 在橋面上看四個曲線空間所面很是壯觀，高高的鋼架拱就像一道凱旋門或是一道彩虹，美不勝收。

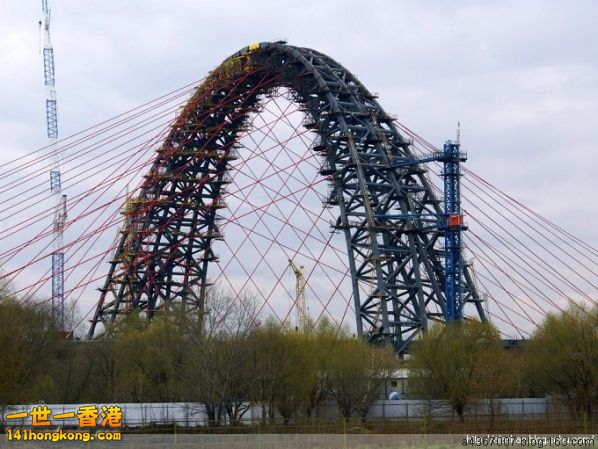

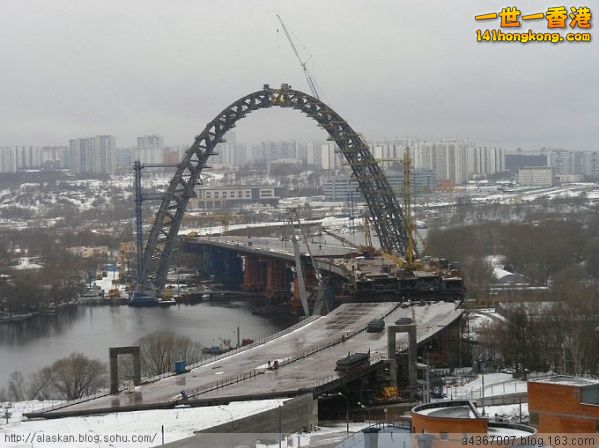

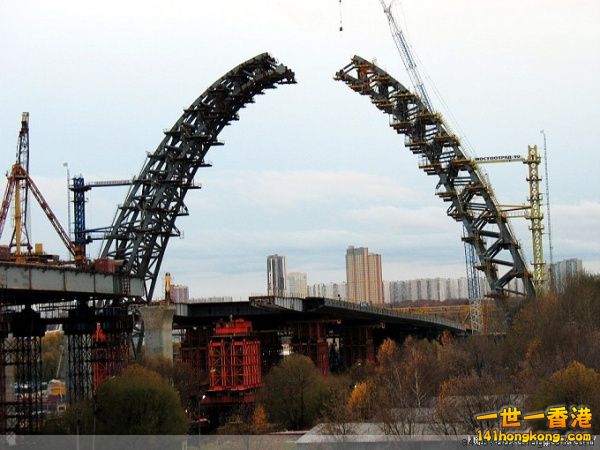

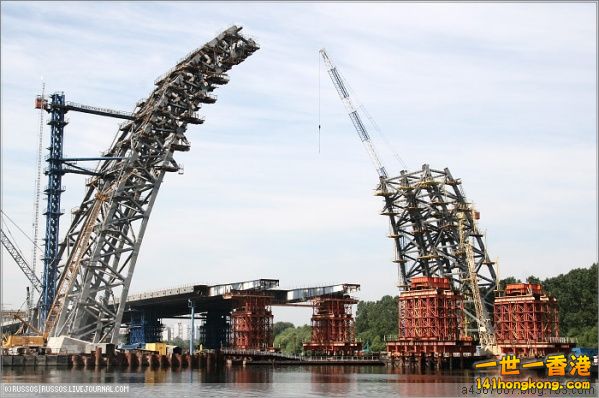

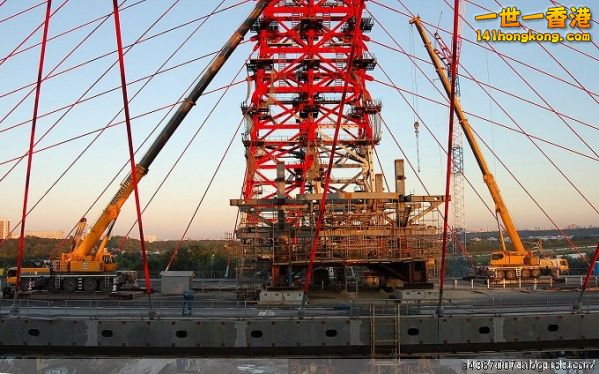

▲即將合龍的鋼架拱，鋼架拱的穩定、位移及基礎沉降的控制都是很關鍵的過程。

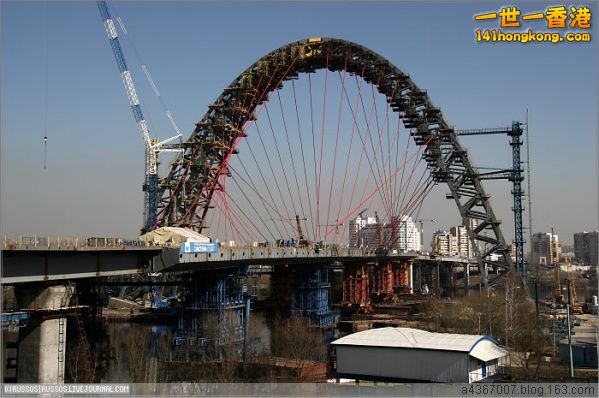

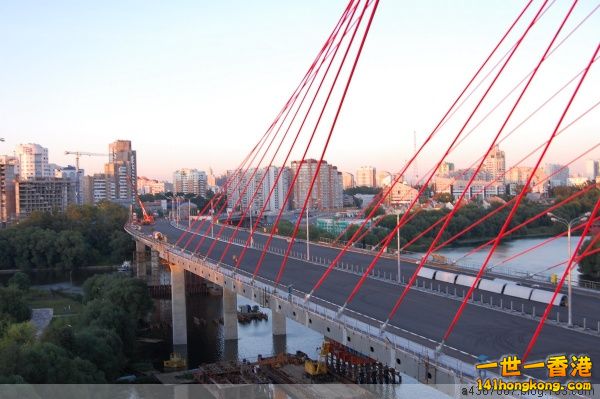

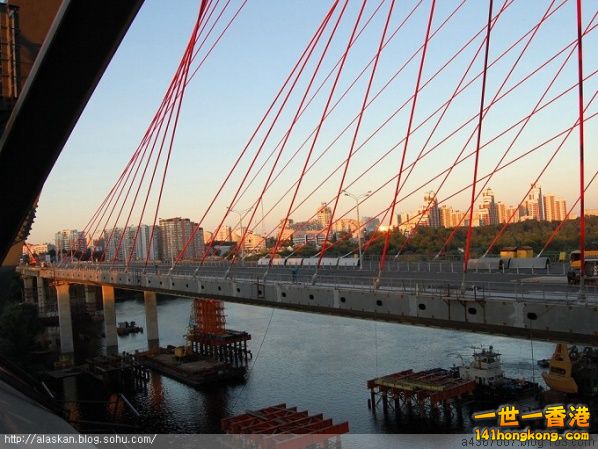

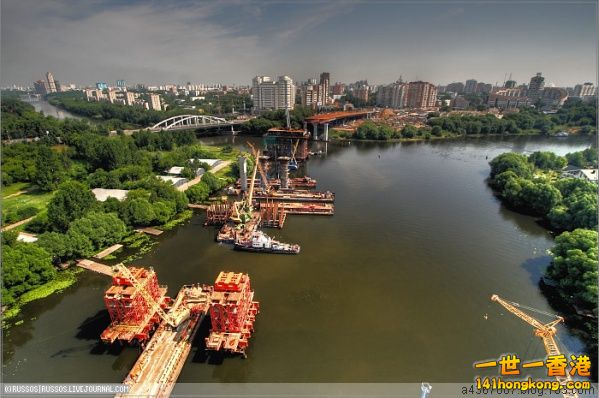

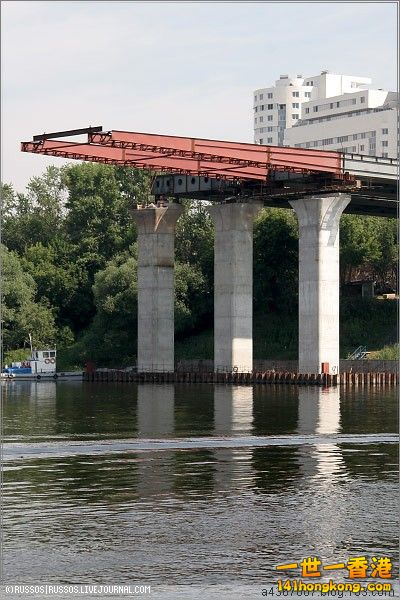

▲主梁為鋼箱樑，頂推施工，河中架設了一些臨時性橋墩。

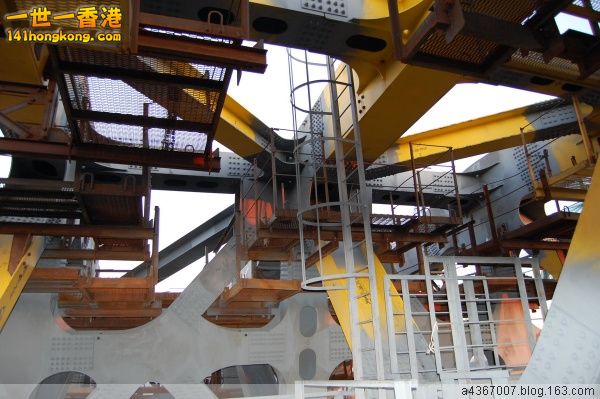

▲鋼架拱很強大，從這些空間節點就可以看出結構的複雜性。

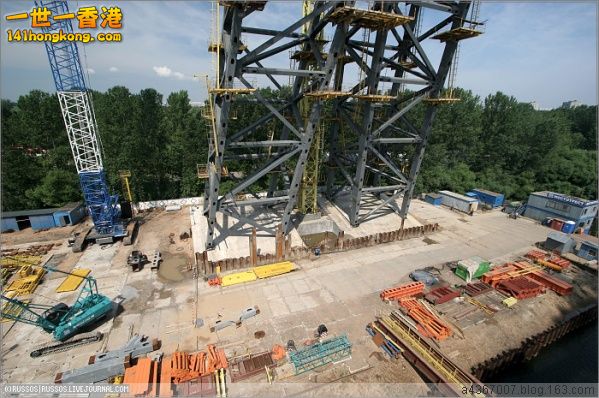

▲鋼架拱的基礎。 從運輸車的大小比較就知道了這個橋有多大。 基礎的保護主要是防水淹及防銹。

沉睡小五郎

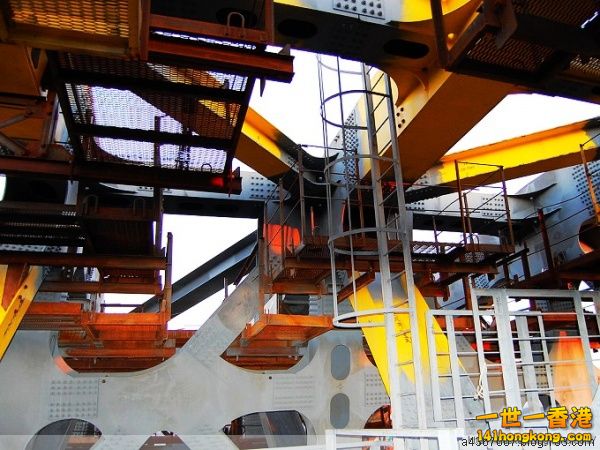

▲這是維修通道，也可能是旋轉餐廳的通道，如果在這裡吃飯還得有心理準備，有高血壓的人是絕對不能上去的，還是生命重要。

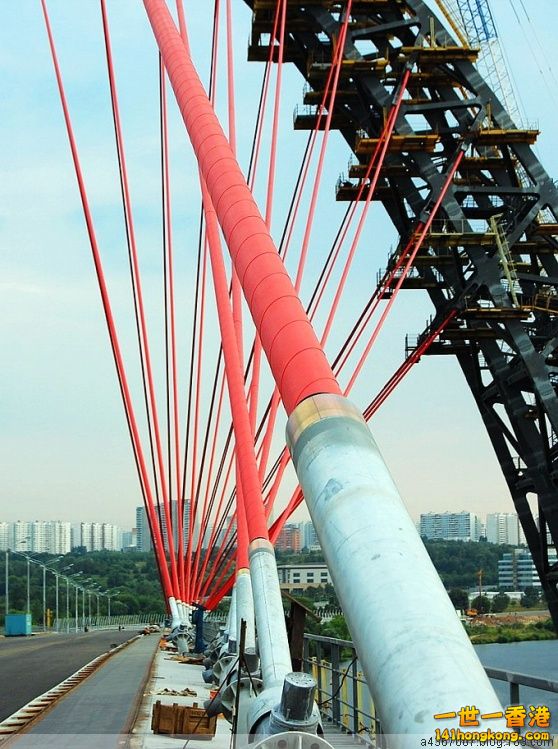

▲空間的拉索面形成了輻射狀的扇形，下方是拉索錨固裝置。



▲這是另一個方向觀看拉索索面，很有斜拉橋的風格喔，其實它就是一座地道的斜拉橋。

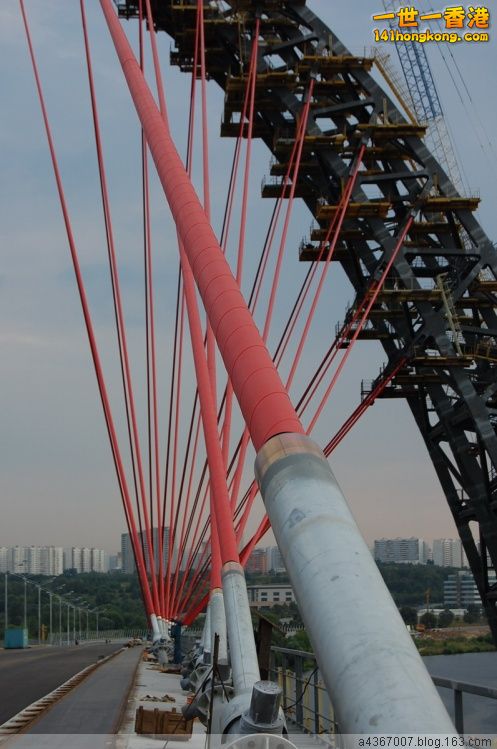

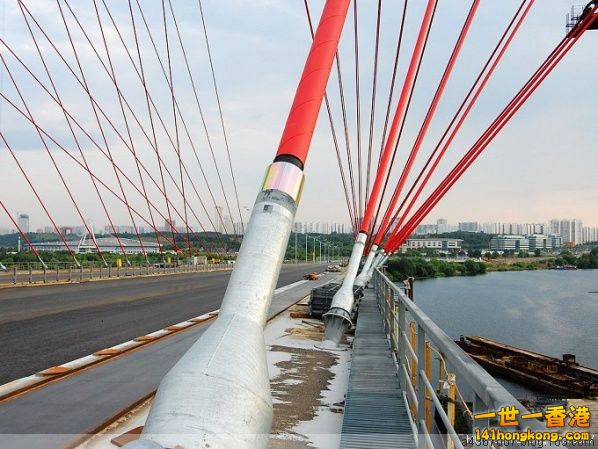

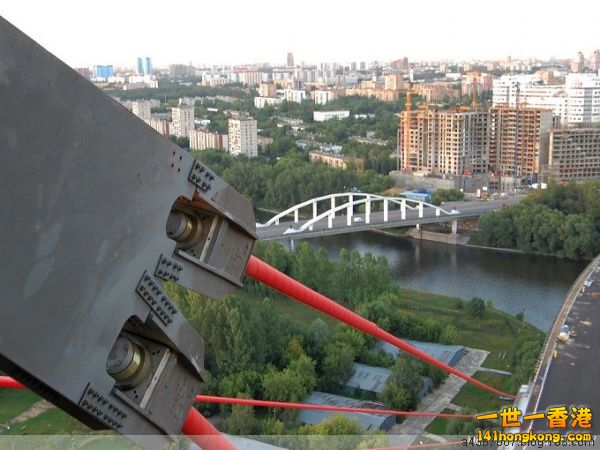

▲拉索的上錨固端。 鋼結構的細節設計的很合理，而且還考慮了今後換索的方便。





▲真是美死了。 似音符、似旋律，是一段美麗的愛情詩。



▲近距離看看主橋的鋼箱樑就像一艘航空母艦。

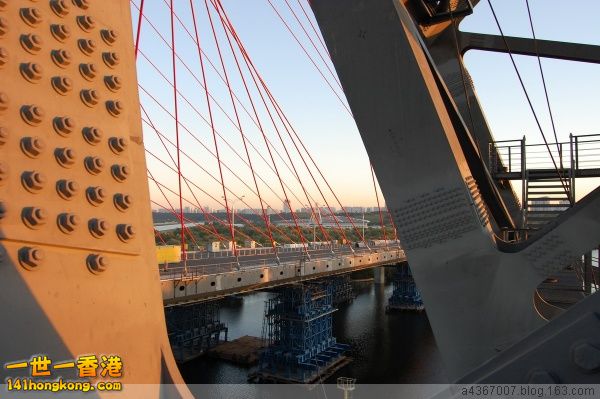

▲鋼架拱的連接採用了螺栓。 這樣便於工廠化生產，半成品的構件再運到工地上安裝。

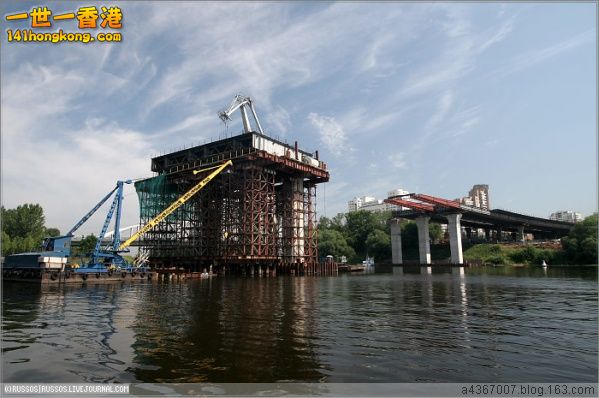

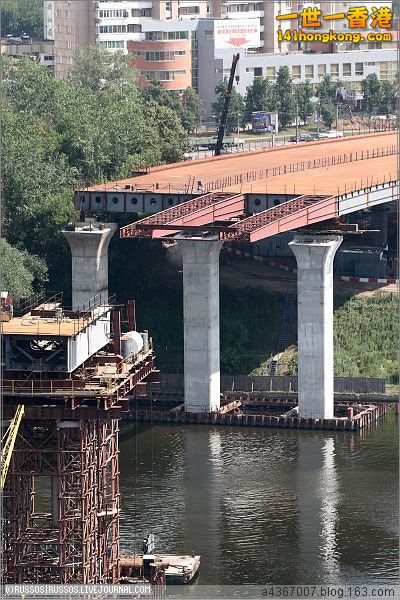

▲臨時性的橋墩在施工中起到了關鍵性的作用，所以也有一個體系轉換過程。

沉睡小五郎

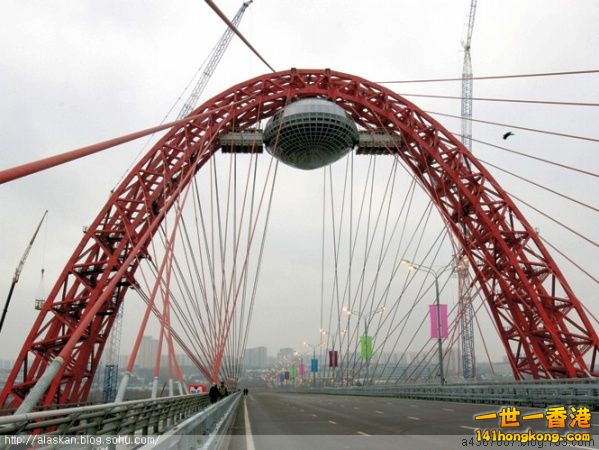

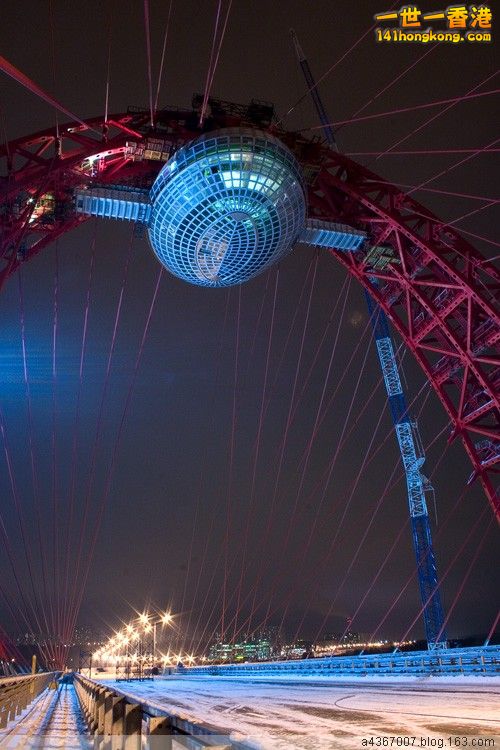

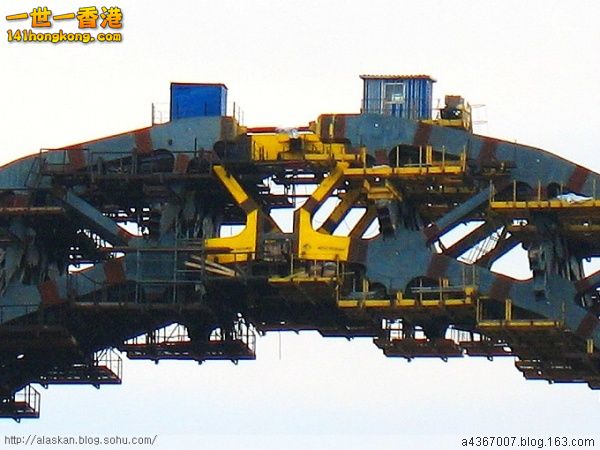

▲這是鋼架拱上的旋轉餐廳。 像一個太空倉一樣，外星人肯定喜歡。



▲餐廳兩邊是鋼樑，它既可以作為人行通道也起到了支撐作用。

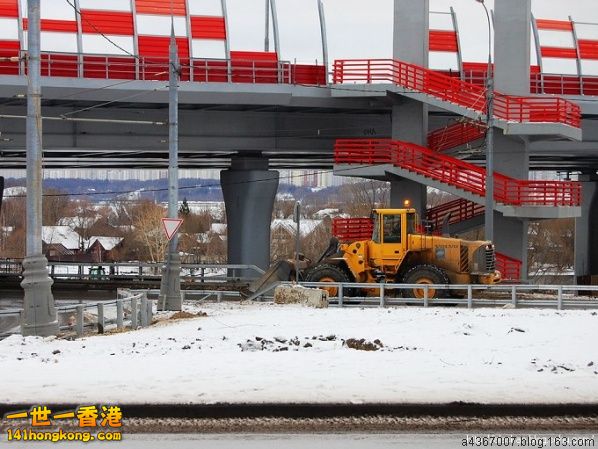

▲紅色的樓梯、紅色的隔音牆，再加上紅色的拉索，在皚皚白雪中很亮麗。

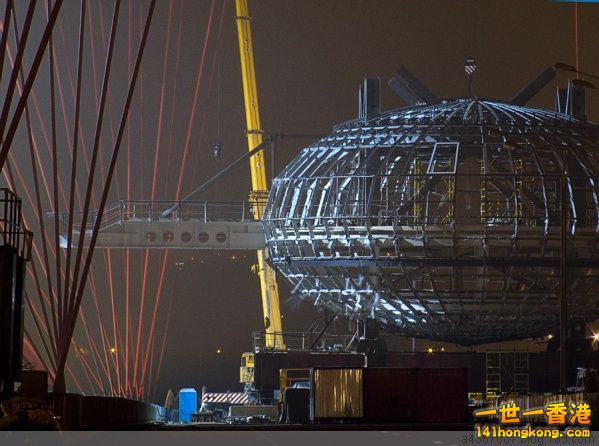

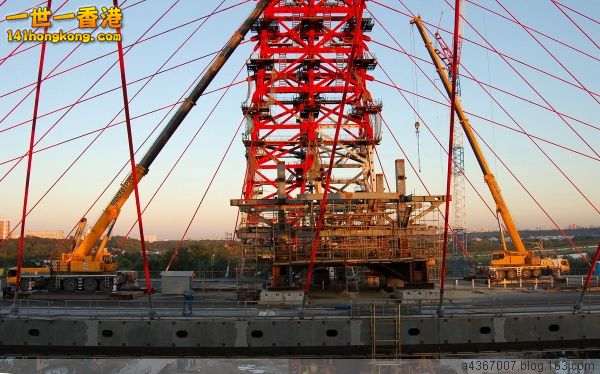

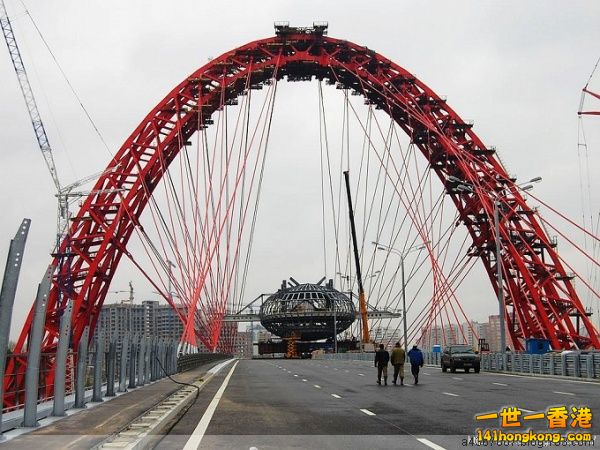

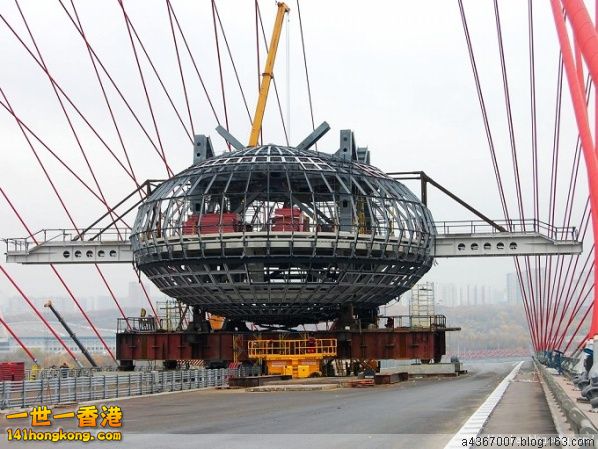

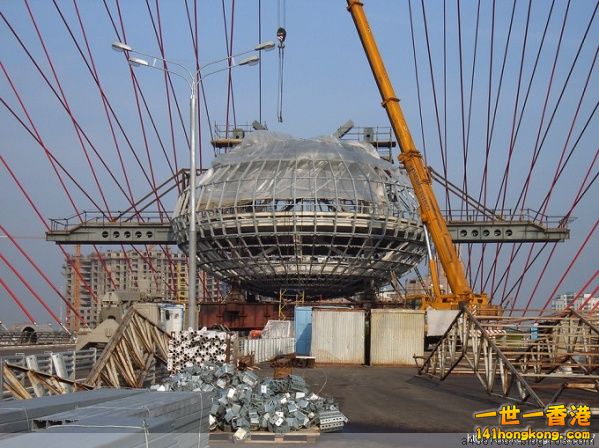

▲安裝旋轉餐廳。

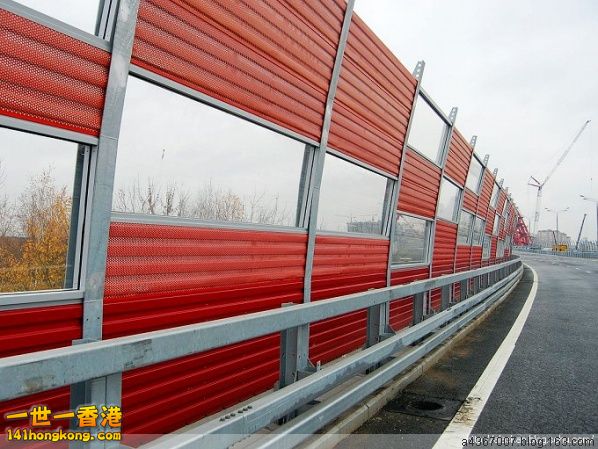

▲紅色的隔音牆。 虛實對比錯落有致。

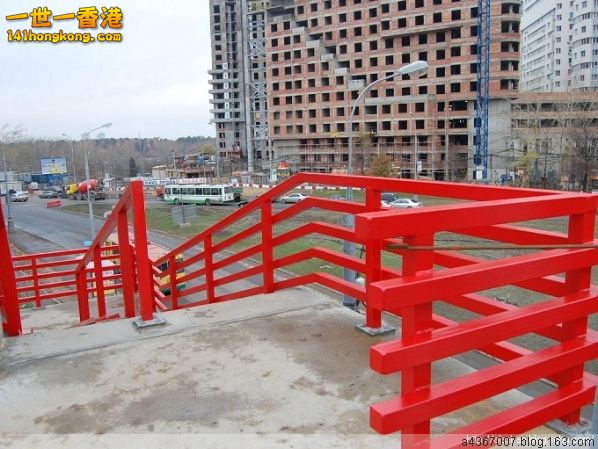

▲鋼製的樓梯欄杆也是紅色的，簡潔而美觀。



▲考慮到鋼架拱的穩定及受力的需要，拱圈是由兩個拱拼裝而成的。

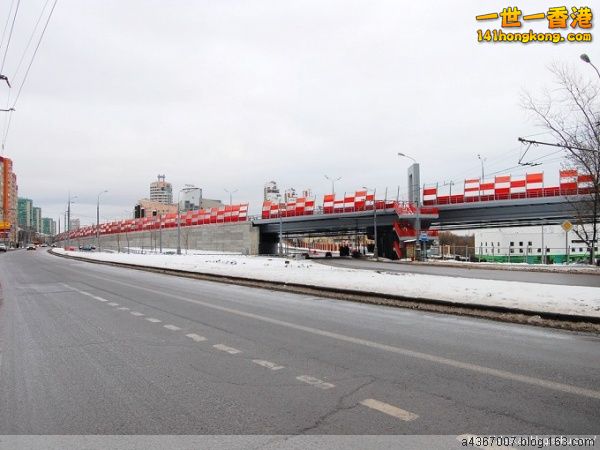

▲風景橋其實就是一座跨線橋，巧妙的設計是它與周邊的道路景觀相得益彰。

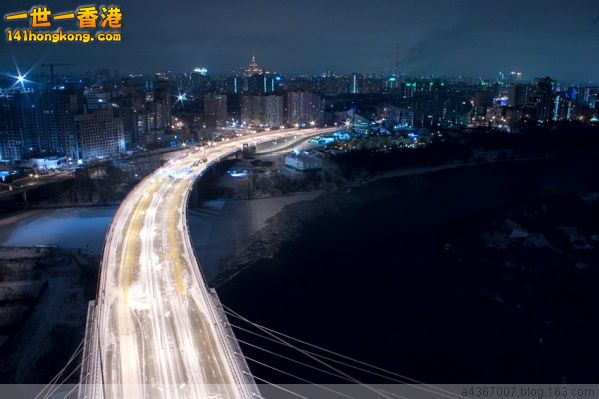

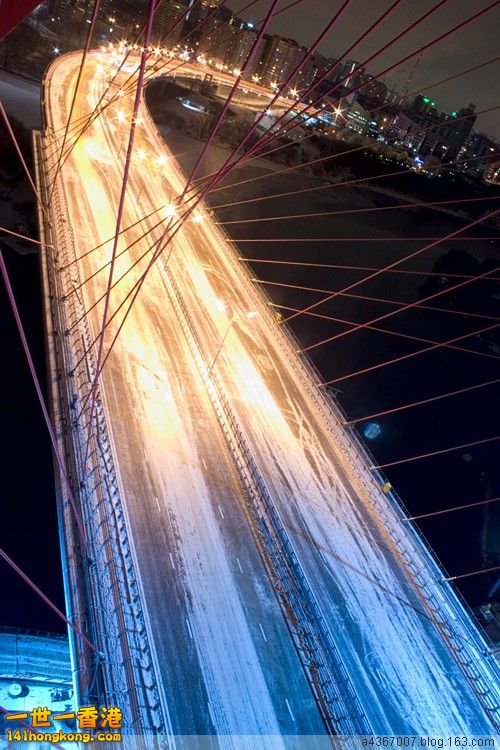

▲2007年莫斯科的第一場雪。 風景橋不愧為它的名字，真是錦上添花。
