64GB 版金色 iPhone 5s 拆解
維修成本提升
騰訊數碼 [微博] 張秀梅 2013年09月22日08:40

　　國外著名的電子產品拆解大師 iFixit 在 iPhone 5s 剛剛上市就為我們帶來的金色版的拆解分析。我們知道蘋果為 iPhone 5s 添加了新的 Apple ID 指紋識別感測器及 M7 處理器。那麼新的產品在硬體上將會給我們帶來哪些驚喜呢？讓我們跟隨 iFixit 的節奏一起來看看 iPhone 5s 的內部構造。

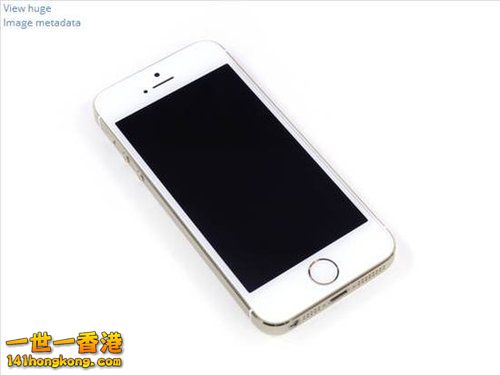

　　本次拆解的是人氣火爆的 “土豪金” 版 iPhone 5s。

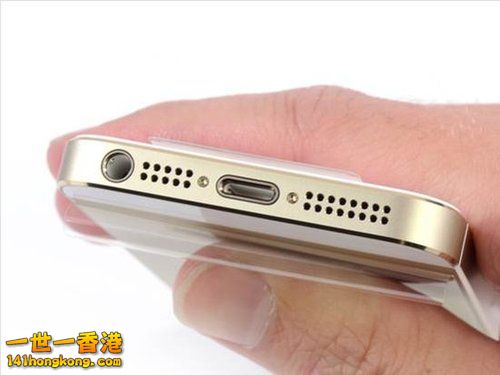

　　蘋果繼續用這種梅花螺絲，避免普通用戶自行拆機。不過現在已經有很多專門的拆解工具。

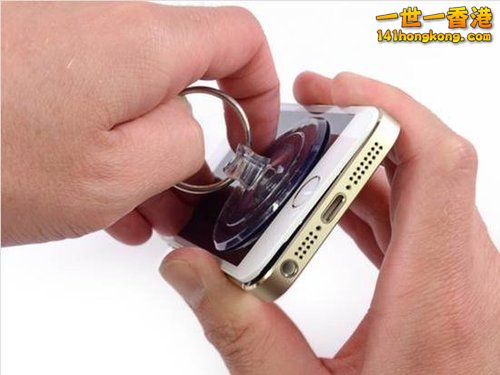

　　用吸盤把熒幕跟後殼分離。

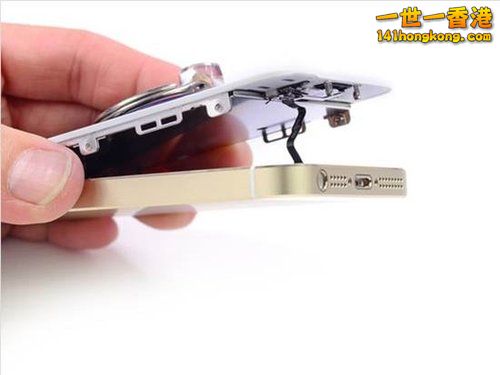

　　不能魯莽地撬開，因為在 Home 鍵這裏有一根電線連接到 Lightning 集成，用來連接 Touch ID 感應器的。用力過猛就很容易拉斷，所以拆熒幕時除了用吸盤，還要用一把扁平的撬刀作為輔助。

　　打開熒幕後，我們看到 iPhone 5s 的內部其實跟 iPhone 5 沒有太多的差別，最明顯的可能就是電池那已經沒有一塊可供提起的標籤了。

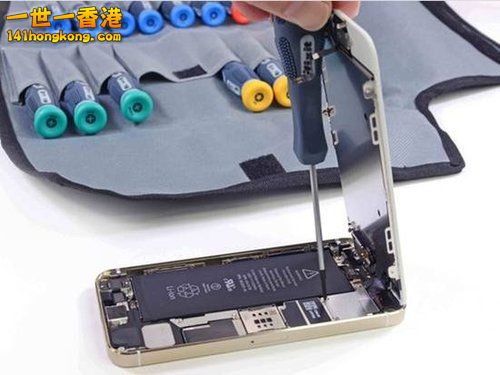

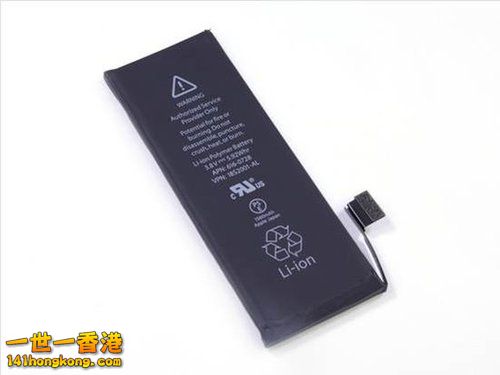

　　用工具把連接器上面的金屬蓋拆下來，它們是用螺絲固定的，擰開就行。接下來就開始拆電池了。64GB 金色 iPhone 5s 內部這塊電池是由惠州市德賽鋰電科技有限公司供應的，規格：3.8V - 5.92Wh - 1560mAh。

　　對比
　　iPhone 5：3.8V - 5.45Wh - 1440mAh，8 小時 3G 通話，待機 225 小時；
　　三星 Galaxy S4：3.8 V - 2600 mAh - 9.88 Wh，7 小時通話，待機 300 小時；
　　摩托羅拉 Moto X：3.8V - 2200mAh - 8.4Wh，24 小時混合使用。

　　好像不同的機型，其電池供應商都不同，16GB 灰色 iPhone 5s 用的又是新普科技股份有限公司的電池。

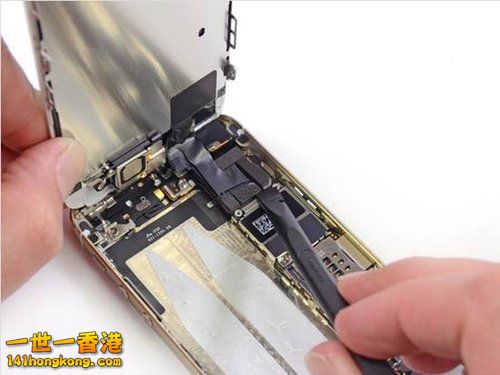

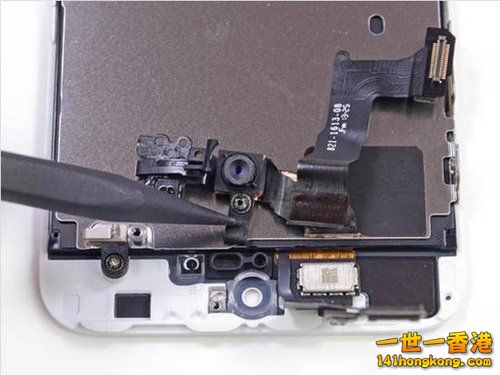

　　安全拆下電池，下一步就是拆熒幕了。拆螢幕的過程需要先拆 FaceTime 攝像頭元件、數位轉換器、LCD電線，然後才能解放熒幕總成。

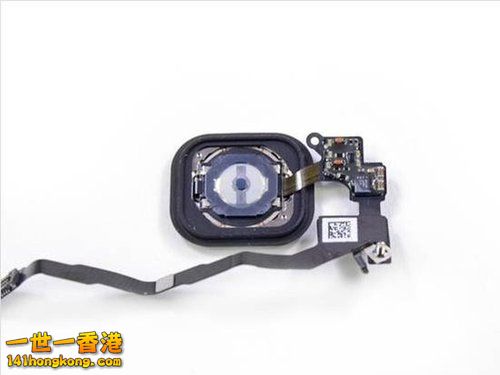

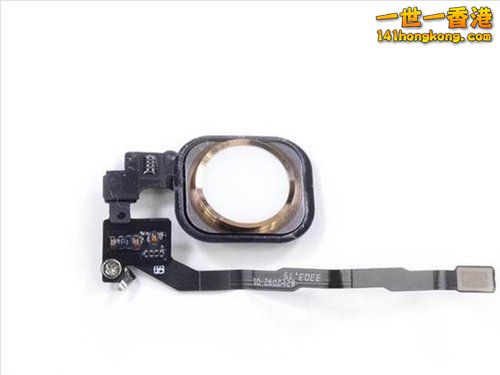

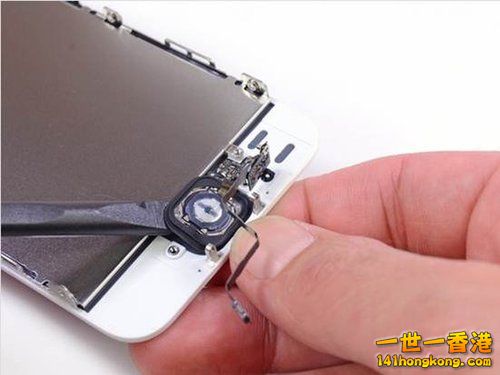

　　現在大家看到的就是 Home 鍵和 Touch ID 的拆解了。指紋識別技術由蘋果收購的移動安全公司 AuthenTec 提供。

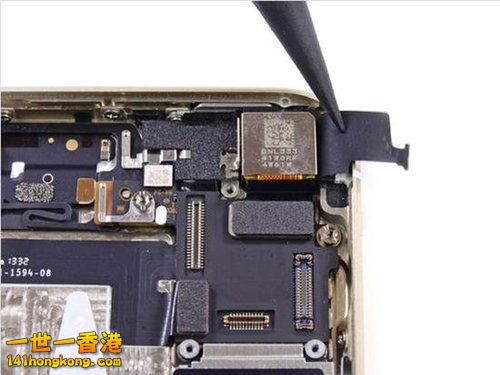

　　這就是iSight攝像頭組件，背後印刷著 DNL333 41GRF 4W61W。據 Chipworks 分析，這個 DNL 標記，跟 iPhone 4s 和 iPhone 5 攝像頭元件上的標記是相一致的，後兩款設備都是用索尼 IMX145 攝像頭。雖然 iPhone 5s 攝像頭模組旁邊的標記不同，但內部人士告訴我們 iPhone 5s 依然是用索尼的攝像頭模組。但是 iPhone 5s 的 iSight 攝像頭圖元間距提升為 1.5 μ，所以不太可能還是 IMX145，可能是新一代的產品。攝像頭模組下面印刷著 AW32 65BD 4511 b763。

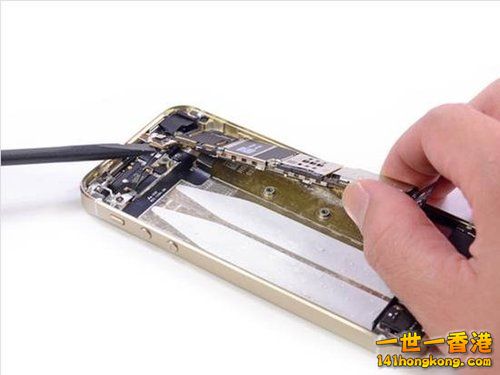

雖然 iPhone 5s 的內部零件跟 iPhone 5 的差別不大，但內部結構進行過優化，顯得更加流線型。把那些連接天線的電線給去掉了，要是能把天線連接器從主板下面挪到上面來就更好了。

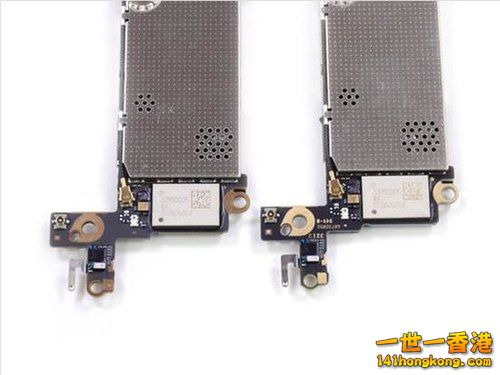

　　我們看到的這塊應該是來自村田的 Murata 339S0205 Broadcom BCM4334 Wi-Fi 模組 16GB 和 64GB 兩種機型的 Murata 電源模組是一樣的，主板也一樣，但是上面印刷的標記不同，說明蘋果是給不同的代工廠製造主板。

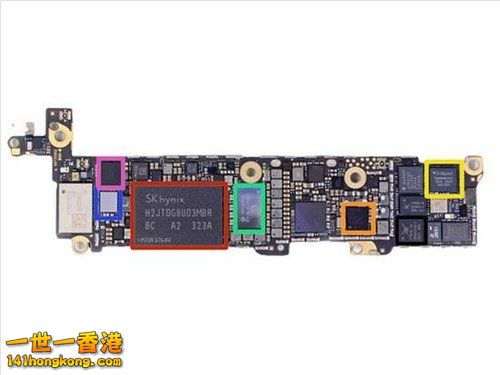

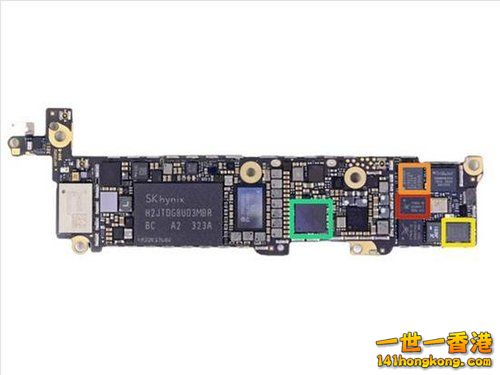

　　海力士的快閃記憶體：SK Hynix H2JTDG8UD3MBR 128 Gb (16 GB) NAND flash

　　高通的電源管理器：Qualcomm PM8018 RF power management IC
　　Triquint TQM6M6224
　　Apple 338S1216
　　Broadcom BCM5976
　　德州儀器 Texas Instruments 37C64G1
　　Skyworks 77810

　　Skyworks 77355

　　Avago A790720
　　Avago A7900
　　Apple 338S120L

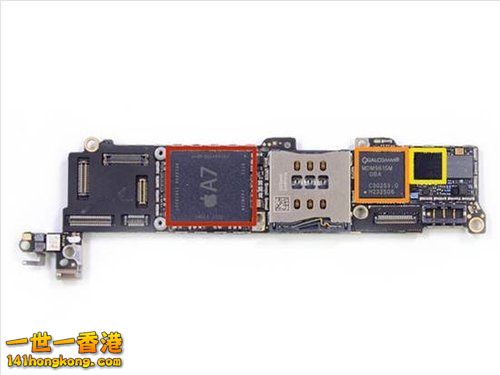

　　Apple A7 APL0698 SoC

　　高通 Qualcomm MDM9615M LTE 模組
　　高通 Qualcomm WTR1605L LTE/HSPA+/CDMA2K/TDSCDMA/EDGE/GPS 接收器
　　當我們開始尋找 M7 輔助運算器的時候並沒有成功，似乎是蘋果把它隱藏得很好，怎麼也找不到。

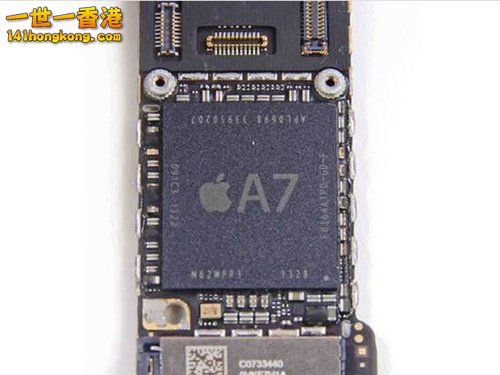

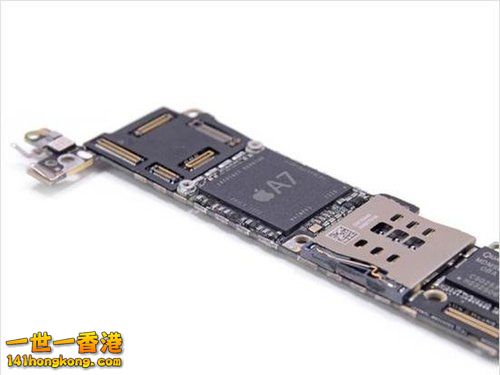

　　好了，是時候來看看 64 位的 A7 了。

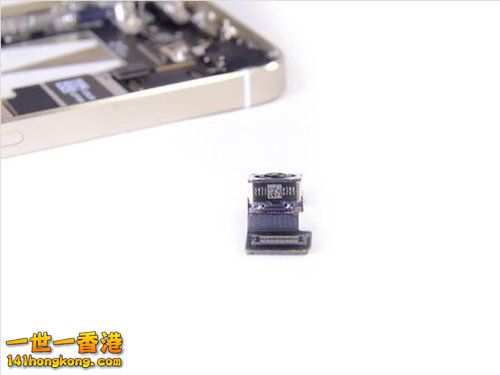

　　iSight 攝像頭。

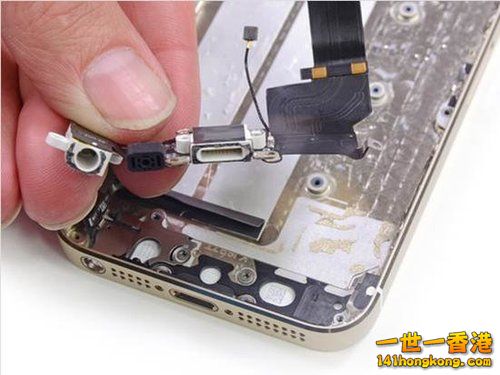

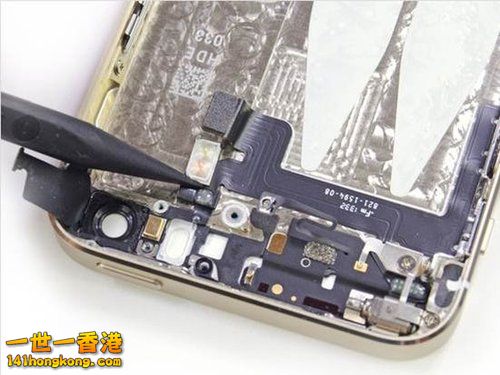

　　揚聲器總成跟上一代的不太一樣，它集成的零件更多一些。揚聲器總成拆出來後，耳機孔、麥克風、Lightning 連接器也都很容易拆出來了。跟上一代一樣，你必須一個一個更換這些零件，因為它們沒有被設計成一個模組。

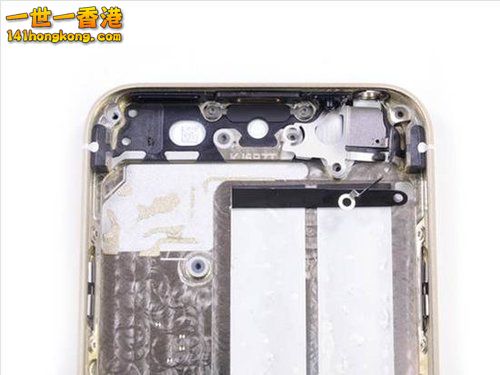

　　這是揚聲器總成的排線，後殼的裝配。

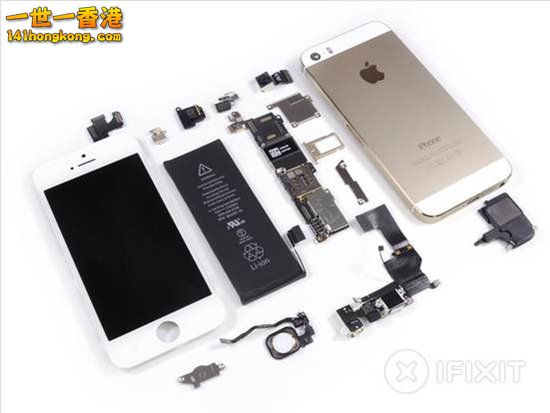

　　拆解完畢，最後讓我們一起來看看拆解之後的 64GB 版 “土豪金” iPhone 5s 全家福把。

　　整體來說，iPhone 5s 從顯示幕更換、電池更換的角度來說變得更加簡單。尤其是電池方面啟用了 iPhone 5 採用了輔助拉條設計，並且使用了更多的粘合劑來進行電池的黏貼。另外當用戶拆機時一定要特別小心 Apple ID 指紋感測器的線纜，因為如果憑藉之前的經驗很容易將其從插座中扯掉。

　　iPhone 5s 使用的特製螺絲依然並不容易拆下，總體來說 iPhone 5s 的維修成本要比之前幾代的產品要更高一些。
