華碩MATRIX HD7970 PLATIUM

SL888

小弟想升究極，希望各位加多d分支持鼓勵小弟，萬分感謝。

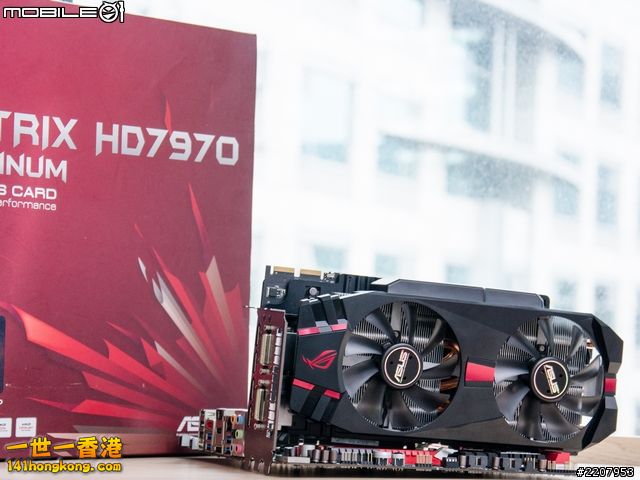

近幾年華碩ROG系列的成員不斷增加，除了一開始的主機板之外，如今亦有推出顯示卡、音效卡、筆記型電腦以及套裝電腦等產品，種類可說是愈來愈廣泛。而這次小編要與大家介紹的產品，同樣也是ROG的成員之一-MATRIX HD7970 PLATIUM顯示卡。從其產品名稱也不難看出這是一款強化板的AMD Radeon HD7970顯示卡，其中強化的項目除了在繪圖晶片部分採用了GHz版本的Radeon HD7970晶片之外，供電元件、散熱設計以及附加按鍵等，皆有針對超頻需求加入了許多特殊設計，再搭配上隨附的GPU TWEAK軟體以及BIOS的快速切換開關，可說是讓喜愛超頻的使用者能夠更方便地進行顯示卡參數的調校。那麼接下來就直接來看一下這款顯示卡的開箱以及實際測試後的效能表現吧！

SL888

這款ROG的顯示卡的包裝不僅配色方面承襲了ROG的風格設計，就連體積大小也比一般顯示卡產品大了不少。所以剛收到這款ROG顯示卡的時候，單看到外盒還以為送來的是ROG的主機板。

SL888

外盒的背面主要是顯示卡的規格表以及一些特色圖示。而從規格表上便可以看到這款顯示卡採用的繪圖晶片是為GHz版本的AMD Radeon HD 7970，並已將預設的時脈規格從GHz公版的1000MHz稍微提昇至1050MHz，而且搭配AMD的Boost clock技術後，最高可自動超頻至1100MHz的運作時脈。另外，在預設的記憶體時脈規格部分，這款顯示卡也已提昇至1650MHz，比公板卡的預設記憶體時脈稍微多了150MHz。至於記憶體容量則與公版一樣是搭載3GB的GDDR5顯示記憶體顆粒，且具備384 bit的記憶體頻寬(Memory Interface)。

SL888

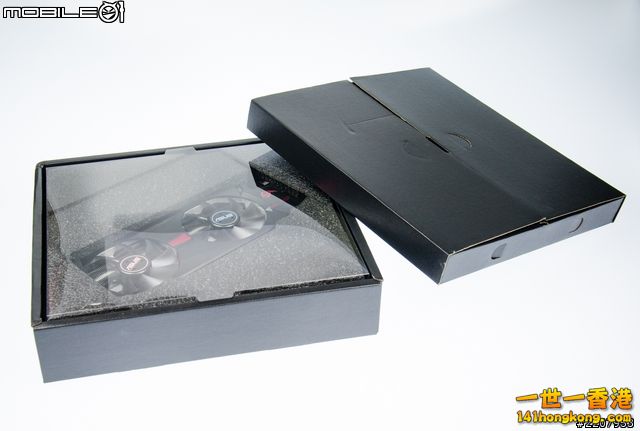

卸下外盒後，便可看到裡面還有兩個內盒的包裝，左邊裝的是顯示卡主體，右邊較薄的黑色外盒，則裝著顯示卡的配件。

SL888

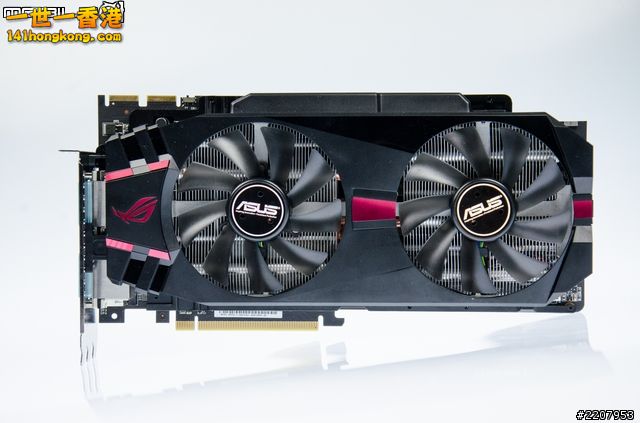

介紹完配件之後，接著就直接來看顯示卡主體吧！這款ROG顯示卡外型上看起來與之前華碩幾款同樣是採用DiectCU散熱設計的顯示卡外觀其實還蠻相似地。不過比較不一樣的地方除了有多了一個ROG的LOGO之外，顯示卡上還搭載了兩個大尺寸的10公分散熱風扇搭配華碩的DirectCU II散熱器。

SL888

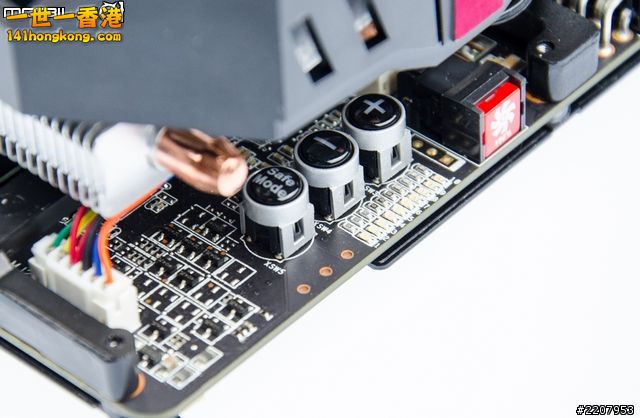

在顯示卡的後方便是Tweakit的設計。其中加號與減號的按鍵則是用來直接增減顯示卡的電壓值，而最底下的Safe Mode按鍵，則是可以將顯示卡BIOS的設定還原成出廠預設值，以防超頻失敗無法開機的情況。另外，在三個按鍵的旁邊有個紅色按鍵，當按下這個按鍵的時候，便可以讓風扇轉速直接提昇至100%狀態來加強散熱。

SL888

接著來看一下拆卸後的內部設計。顯示卡拆解後，大概可將分為四個部份，從左到右分別是背板散熱片、電路板、記憶體與電源料件的散熱片以及DirectCU II散熱器。

SL888

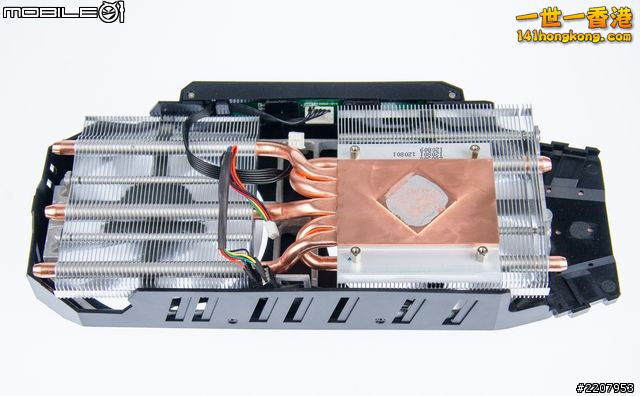

再來看一下這次所搭載的散熱器。散熱器主要分為兩組散熱鋁擠鰭片，並分別具有三根與兩根8mm的銅質熱導管，將廢熱傳置兩組鰭片上，再由上方兩個10公分風扇將風流直接吹向至兩組鰭片上來加強散熱效果。

SL888

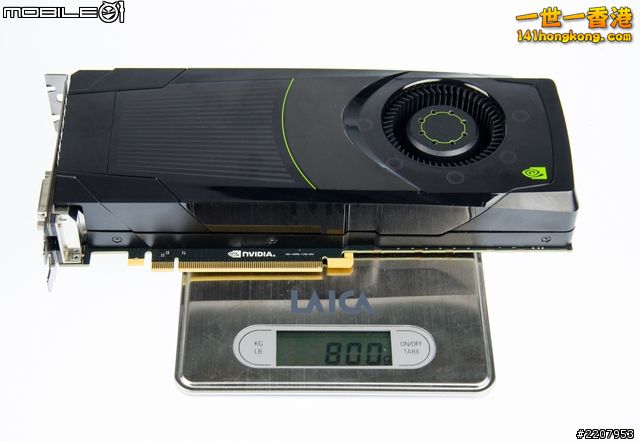

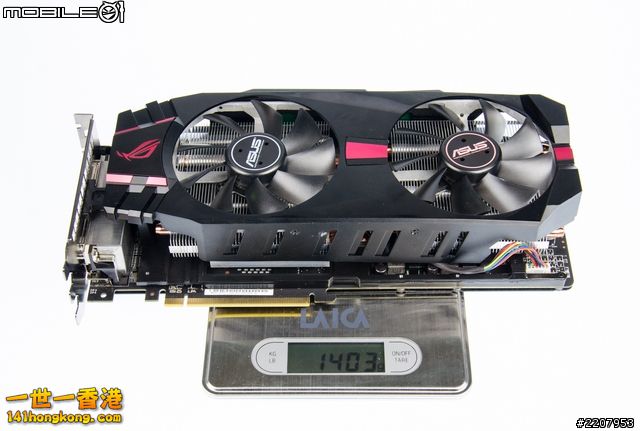

組裝回來之後，補拍一下這款顯示卡的重量。實際量測之後，顯示卡重量大約為1.4公斤，相較於公版的NVIDIA GeForce GTX680顯示卡，重量多了將近一倍，也算是頗具份量。

SL888

華碩GPU TWEAK軟體介紹

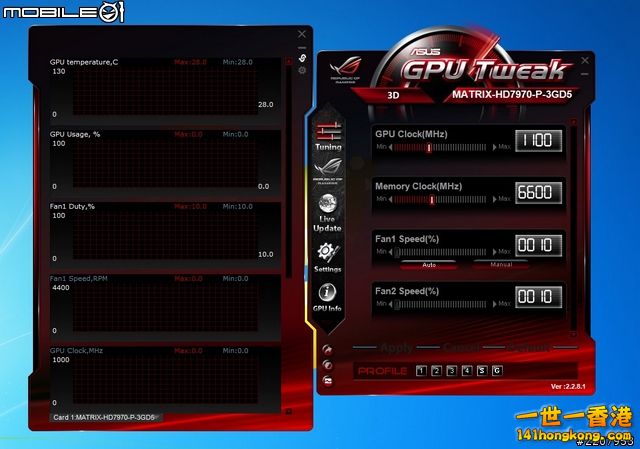

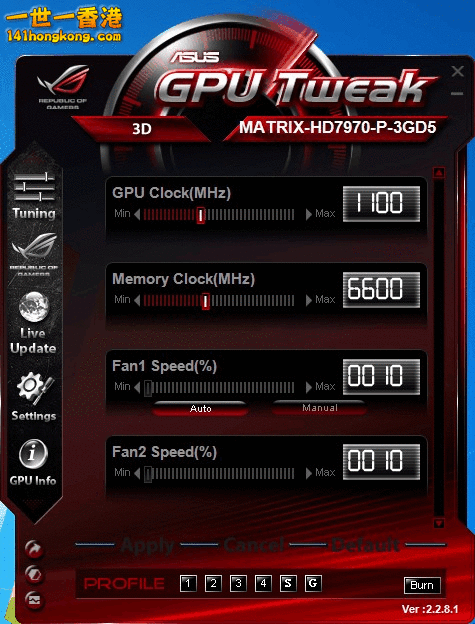

看完外觀與拆解介紹之後，接著來看一下軟體部分。這款ROG顯示卡所附的軟體則是GPU TWEAK。在這軟體上，使用者可依照自己的需求來進行繪圖晶片與記憶體運作時脈以及風扇的調整，並且亦有提供一個顯示卡即時運作圖表來讓使用者隨時監看顯示卡的運作狀況。



軟體上則可依照使用習慣選擇進階或是一般的模式。兩者差異主要是在進階模式中，則會增加繪圖晶片以及記憶體的電壓調整選項。

SL888

看完顯示卡與隨附軟體的介紹後，接著便是最重要的實際效能測試啦！這次測試除了這款ROG顯示卡之外，小編也順便拿了手邊的公版GTX680來一起測試，讓網友可以比較一下差異。以下是這次的測試平台零組件清單，給網友們做個參考。

處理器：Intel Core i7-3770K
主機坂：華碩MAXIMUS V GENE
硬碟機：PYRO SE 240GB固態硬碟
記憶體：Kingston HyperX DDR3-1600 4GBx2
電源供應器：Gigabyte ODIN 1200W
作業系統：Windows 7 旗艦版64位元

SL888

效能測試

3DMark 11軟體測試(測試結果分數越高越好)

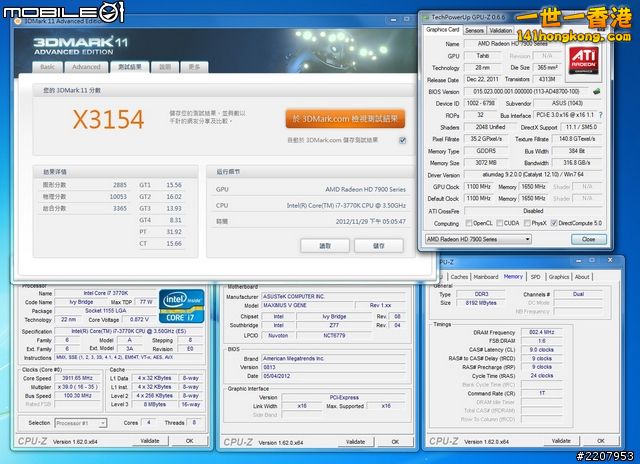

Extreme等級測試結果：華碩ROG顯示卡為X3154分、公版GTX680為X3307分。

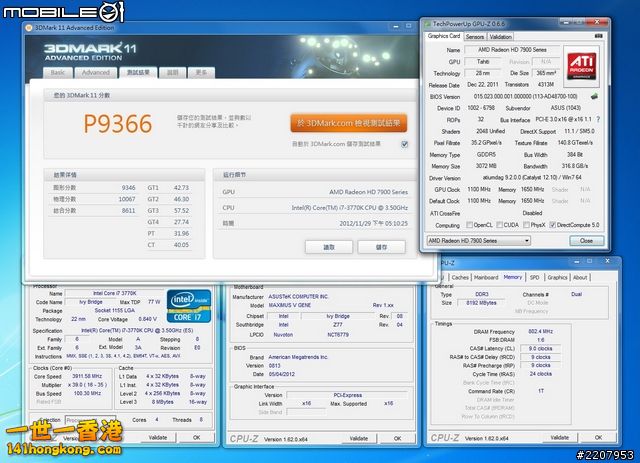

Performance等級測試結果：華碩ROG顯示卡為P9366分、公版GTX680為P9534。

SL888

3DMark Vantage軟體測試(測試結果分數越高越好)

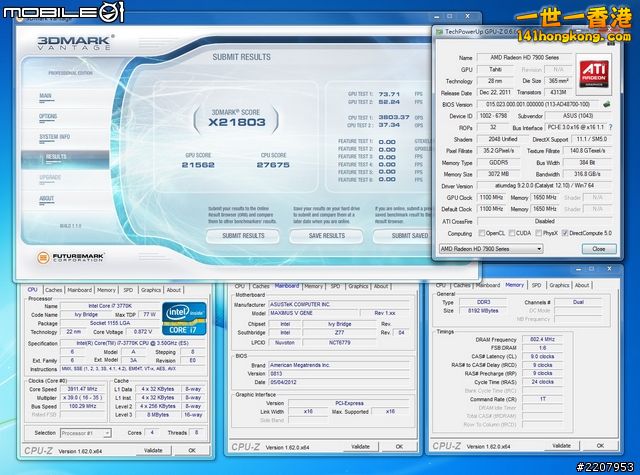

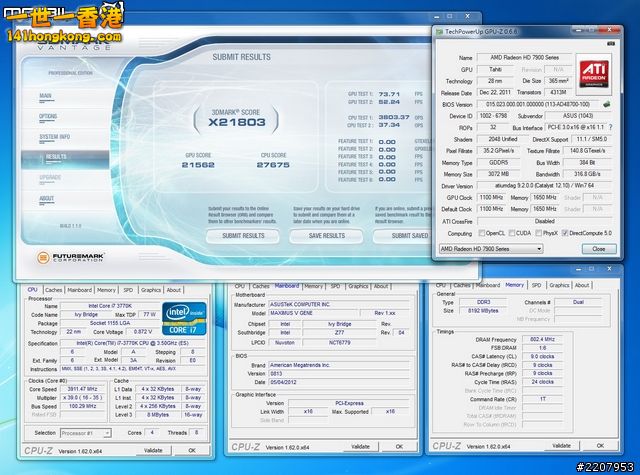

Extreme等級測試結果：華碩ROG顯示卡為X21803分、公版GTX680為X19495分。

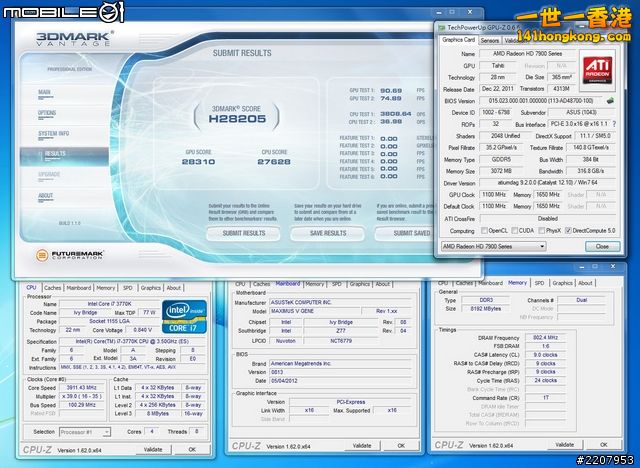

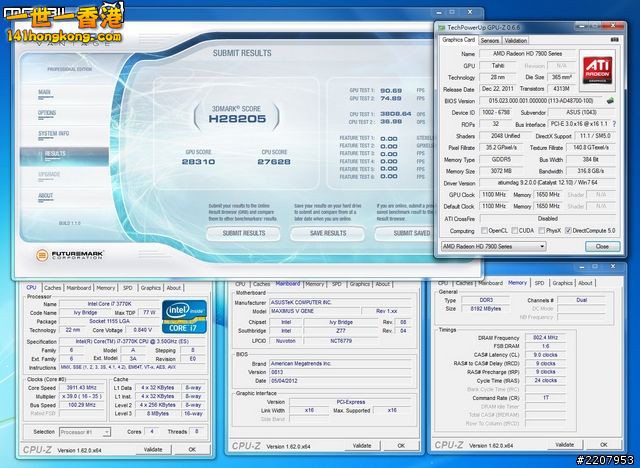

High等級測試結果：華碩ROG顯示卡為H28205分、公版GTX680為H25707分。

SL888

Performance等級測試結果：華碩ROG顯示卡為P34546分、公版GTX680為P32542分。


Entry等級測試結果：華碩ROG顯示卡為E61724分、公版GTX680為E62426分。

SL888

Unigine Heaven 3.0軟體測試(測試結果張數越高越好)

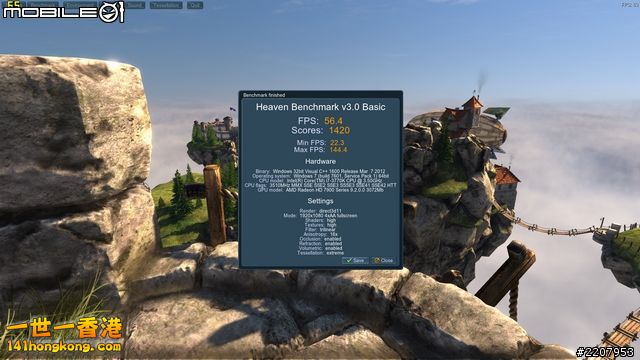

解析度1920x1080，反鋸齒為4X AA的效能評分與每秒平均張數：華碩ROG顯示卡總分為1420分，每秒平均張數為56.4張；公版GTX680總分為1460分，每秒平均張數為58.0張。

SL888

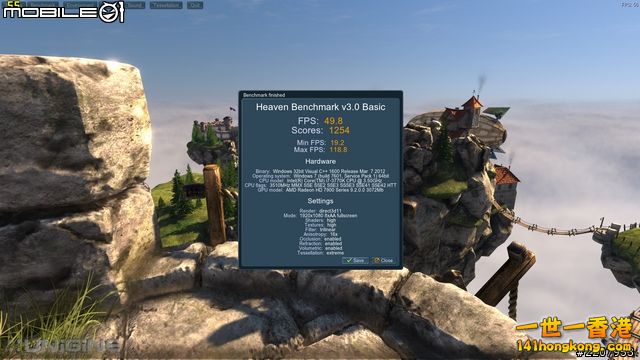

解析度1920x1080，反鋸齒為8X AA的效能評分與每秒平均張數：華碩ROG顯示卡總分為1254分，每秒平均張數為49.8張；公版GTX680總分為1158分，每秒平均張數為46.0張。

SL888

大地長征3(Dirt 3)遊戲測試(測試結果張數越高越好)

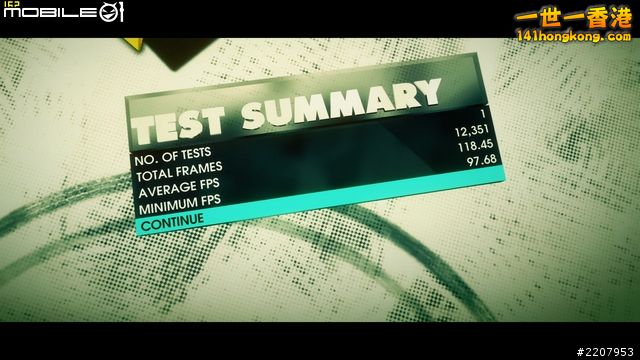

解析度1920x1080，反鋸齒為4X AA的每秒平均張數：華碩ROG顯示卡為118.45FPS、公版GTX680為115.89FPS。

SL888

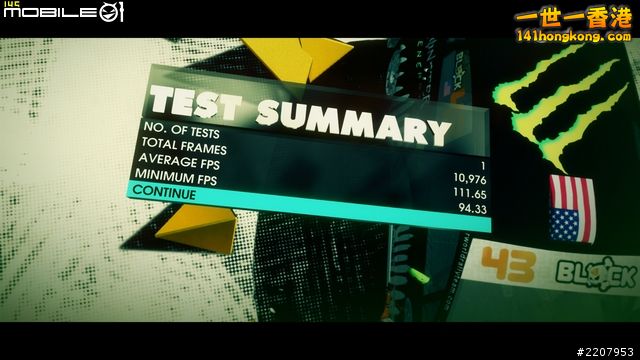

解析度1920x1080，反鋸齒為8X AA的每秒平均張數：華碩ROG顯示卡為111.65FPS、公版GTX680為102.29FPS。

SL888

大地長征：好戲上場(Dirt Showdown)遊戲測試(測試結果張數越高越好)

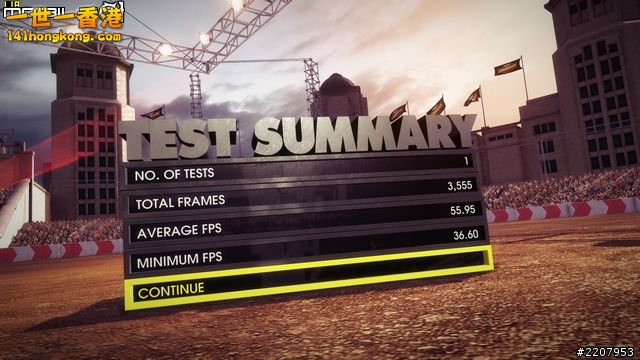

解析度1920x1080，反鋸齒為4X AA的每秒平均張數：華碩ROG顯示卡為55.95FPS、公版GTX680為75.14FPS。

SL888

解析度1920x1080，反鋸齒為8X AA的每秒平均張數：華碩ROG顯示卡為53.13FPS、公版GTX680為69.14FPS。
