[轉載] mSATA規格擴充之選 PLEXTOR M5M 固態硬碟全容量實測

SL888

希望各位兄弟看過後，如果覺得內容精彩的話，可以按讚好和評分，以支持鼓勵小弟，萬分感謝。

mSATA規格的固態硬碟剛推出時，雖然體積小方便安裝，但因為容量小價格貴，在桌機或筆記型電腦上的用途並不廣泛。不過隨著記憶體顆粒製程的進步以及價格下降的關係，不僅讓mSATA的固態硬碟容量也能夠愈來愈大，並且與2.5吋固態硬碟的價格差距亦慢慢拉近。再加上如今有些筆記型電腦也開始會將mSATA列入硬體規格，甚至一些主打輕薄的Ultrabook甚至直接捨去2.5吋的硬碟，僅使用mSATA規格的硬碟擴充槽，好讓筆電機身可以更為輕巧。或許就是看到mSATA規格的固態硬碟的需求慢慢增加，先前在2.5吋固態硬碟市場已經出過不少款產品的Plextor，最近亦針對mSATA規格推出了一個全新的M5M系列。所以這次便一次借來了PX-64M5M、PX128M5M以及PX-256M5M三款不同容量規格來一起測試，讓網友們可以更了解M5M系列固態硬碟的效能表現。

硬碟外觀與規格介紹

這三款mSATA介面的M5M固態硬碟主要的不同點，除了64GB、128GB以及256GB三種不同容量的規格之外，所內建的快取記憶體容量也有些差異，分別為128MB、256MB以及512MB，因此三款M5M固態硬碟在寫入傳輸速度方面亦有些許落差，其中速度最快地則是容量與快取記憶體最大的PX-256M5M，最高循序傳輸效能可達到讀取540MB/s、寫入430M/s。其次則是PX-128M5M，最高循序傳輸效能可達到讀取540MB/s、寫入320M/s。最後一個則是PX64M5M，其循序傳輸效能可達到讀取540MB/s、寫入160M/s。

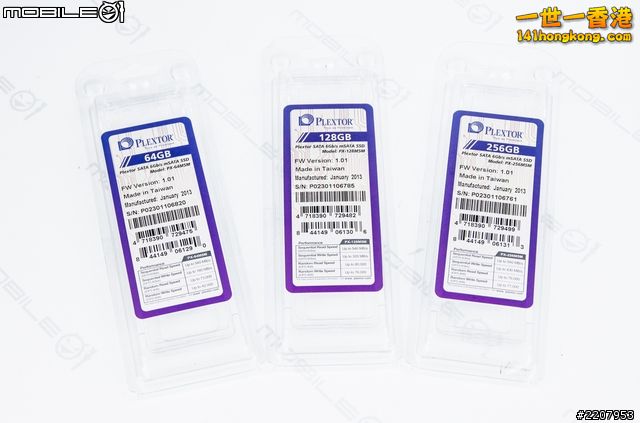

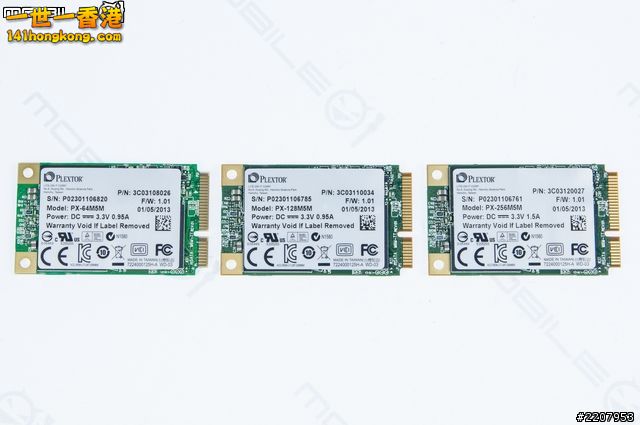

打開包裝之後，裡面就只有mSATA的固態硬碟主體，並沒有其它配件。而三款M5M固態硬碟上的貼紙除了一些安規認證的標示與電源規格之外，亦有標示內建的韌體版本是為1.01版，且三款硬碟皆是2013/01/05 台灣製造。

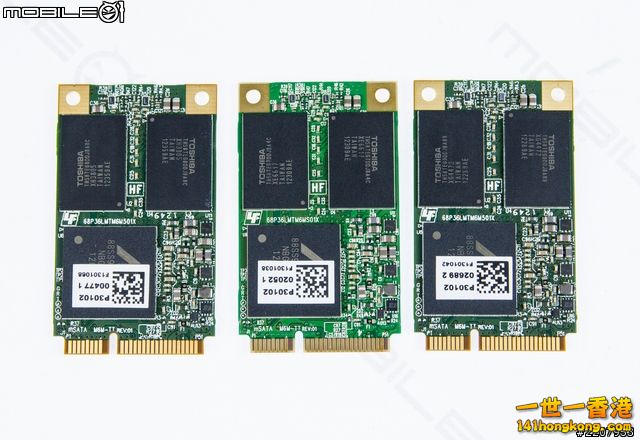

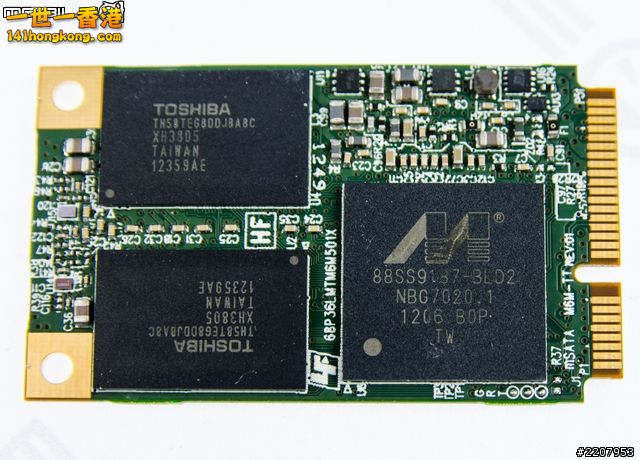

撕掉外層的標示貼紙，則可以看到三款硬碟的電路設計與硬體配置算是大同小異，其中有貼上貼紙的則是處理晶片，以及則是兩個儲存記憶體顆粒。

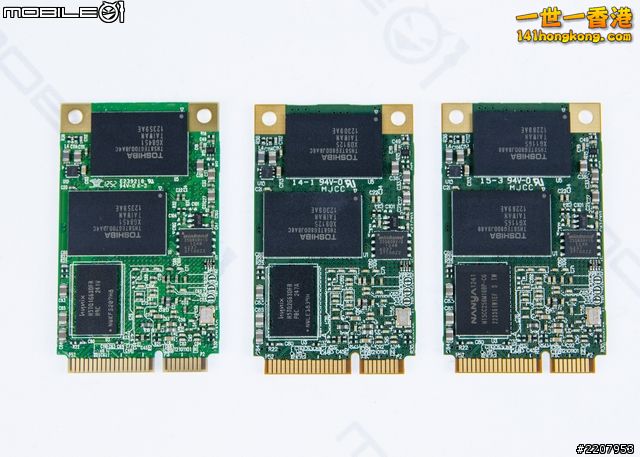

而翻到另外一面來看，配置上也是相差不多，同樣都設置了兩個儲存記憶體顆、一個快取記憶體以及一個串列式快閃記憶體(Serial flash Memory)。



三款硬碟上所設置的處理晶片與Plextor之前的M5 Pro一樣都是採用Marvell的88SS9187晶片。至於晶片功能在先前的文章曾經說明過，所以這邊就不再贅述，若是有興趣的話可以參考小編先前針對M5 Pro所撰寫的文章。

SL888

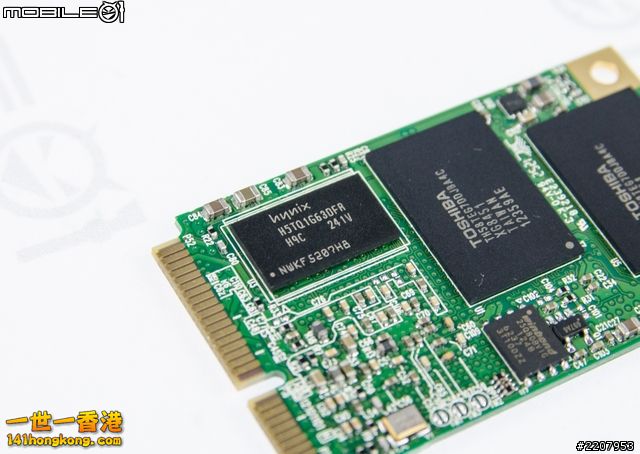

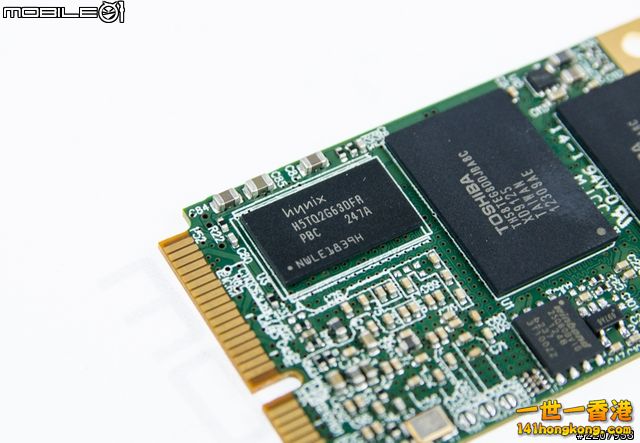

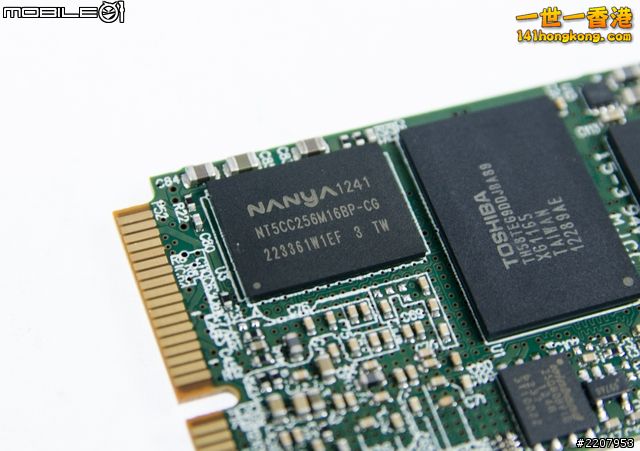

快取記憶體規格部分，64GB的M5M則是設置了海力士的Hynix H5TQ1G63DFR DDR3記憶體顆粒，容量為128MB。128GB的M5M則是使用海力士的Hynix H5TQ2G63DFR DDR3記憶體顆粒，容量為256MB。至於256GB的M5M則是內建南亞NANYA的NT5CC256M16BP-CG DDR3記憶體顆粒，容量為512MB。

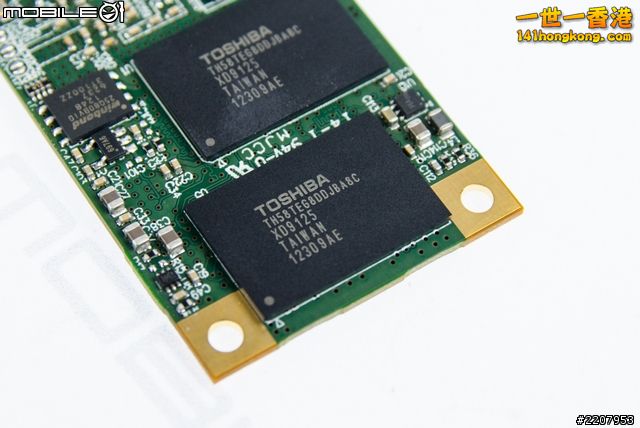

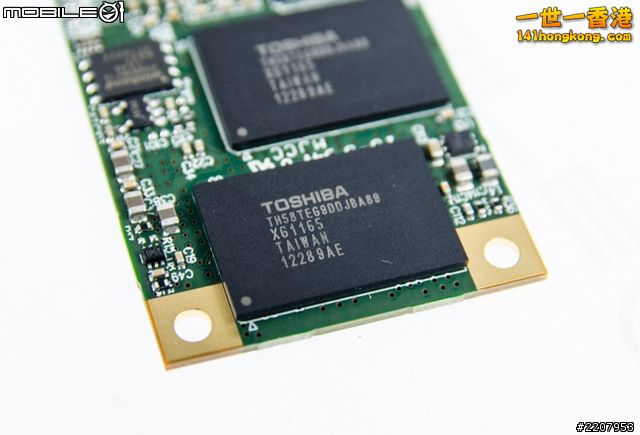

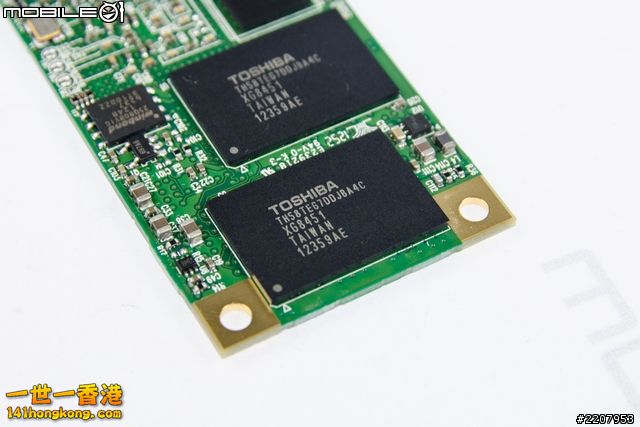

至於儲存記憶體部分，64GB的M5M上則是採用了四顆TOSHIBA的TH58TEG7DDJBA4C記憶體顆粒，單顆容量為16GB、總容量為64GB。128GB的M5M上則是採用了四顆TOSHIBA的TH58TEG8DDJBA8C記憶體顆粒，單顆容量為32GB、總容量為128GB。而256GB的M5M上則是採用了四顆TOSHIBA的TH58TEG9DDJBA89記憶體顆粒，單顆容量為64GB、總容量為256GB。

SL888

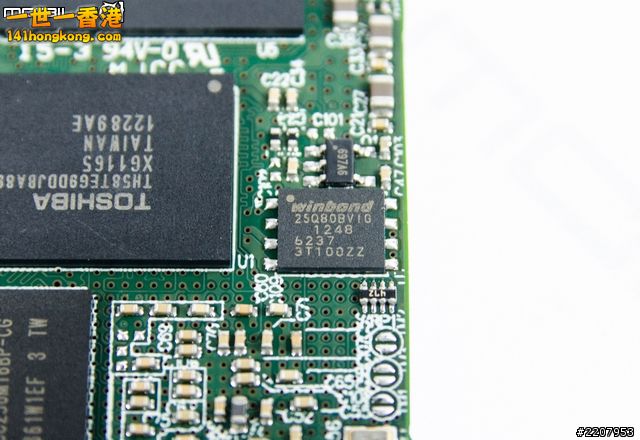

除了快取記憶體之外，三款固態硬碟同樣都有加入了一個華邦電子推出的winbond 25Q80BVIG的串列式快閃記憶體。

SL888

實際測試

看完三款固態硬碟各式的晶片規格之後，接下來自然是要來測試一下效能囉！由於這款M5M主要是針對筆記型電腦為主，所以一開始要測試的時候，原本想說就找一台筆電搭配，可是沒想到實際測試之後，卻發現很多筆電的mSATA插槽規格都只有支援至SATA 3Gb/s，因此也讓M5M的傳輸速度無法完全發揮。所以為了要能發揮出M5M的效能表現，小編這次還是使用桌機，並且還特別借來了一張可支援至SATA 6Gb/s規格的mSATA轉SATA轉接卡來進行測試。以下則是這次測試所使用的零組件平台清單，給網友們作個參考。

處理器：Intel Core i7-3770K
主機板：技嘉GA-Z77X-UD5H主機板
記憶體：Kingston HyperX DDR3-1600 4GBx2
繪圖晶片：Intel HD Graphics 4000
系統主硬碟機：博帝PYRO II 240GB固態硬碟
電源供應器：Gigabyte ODIN 1200W

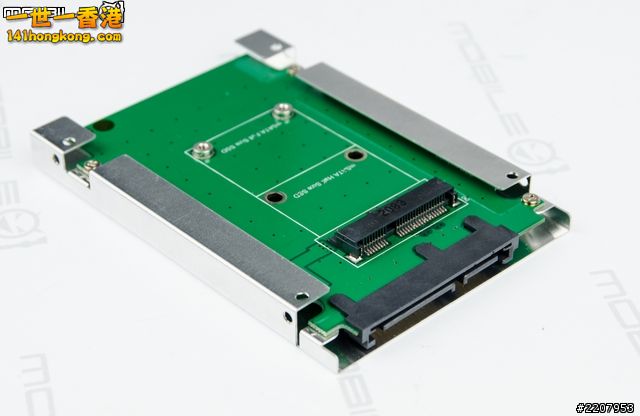

這次測試是使用mSATA轉接卡才有辦法讓這款M5M發揮到SATA 6Gb/s的效能表現。

SL888

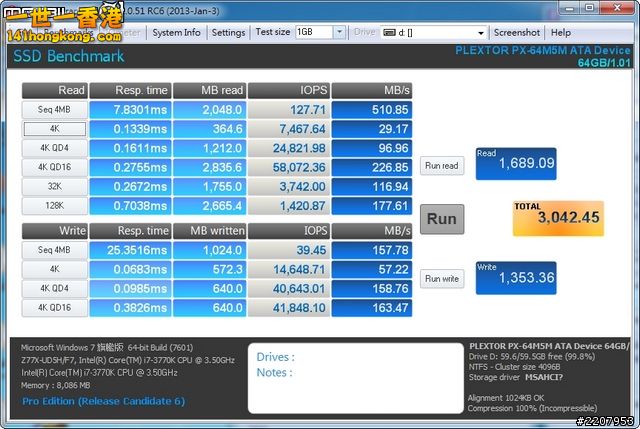

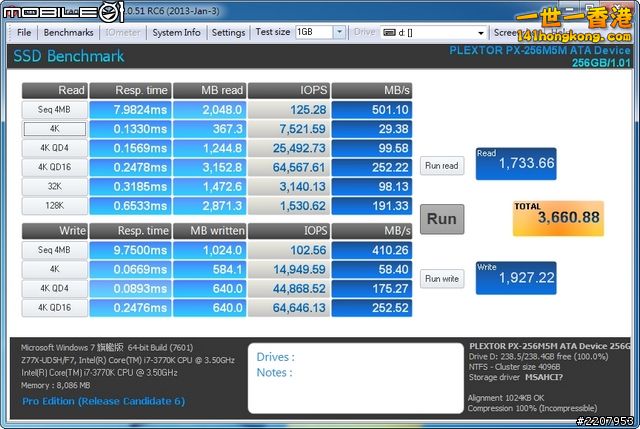

Anvil's Storage Utilities軟體測試(測試檔案大小為1GB)

64GB M5M的4MB循序讀取效能為510.85MB/s、寫入效能為157.78MB/s，測試結果總分為3042.45分。128GB M5M的4MB循序讀取效能為508.82MB/s、寫入效能為308.25MB/s，測試結果總分為3570.5分。256GB M5M的4MB循序讀取效能為501.1MB/s、寫入效能為410.26MB/s，測試結果總分為3660.88分。

SL888

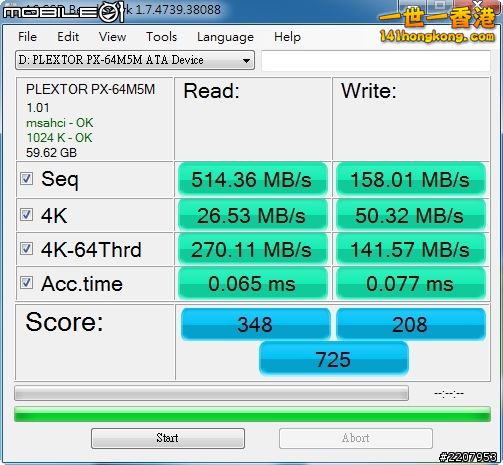

AS SSD Benchmark效能測試

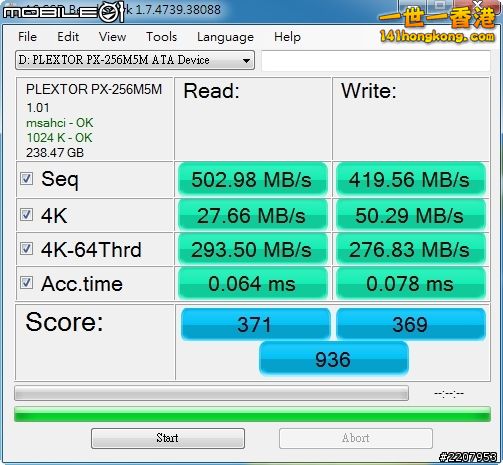

64GB M5M的循序讀取效能為514.36MB/s、寫入效能為158.01MB/s，測試結果總分為725分。128GB M5M的循序讀取效能為513.09MB/s、寫入效能為307.78MB/s，測試結果總分為918分。M5M的循序讀取效能為502.98MB/s、寫入效能為419.56MB/s，測試結果總分為936分。

SL888

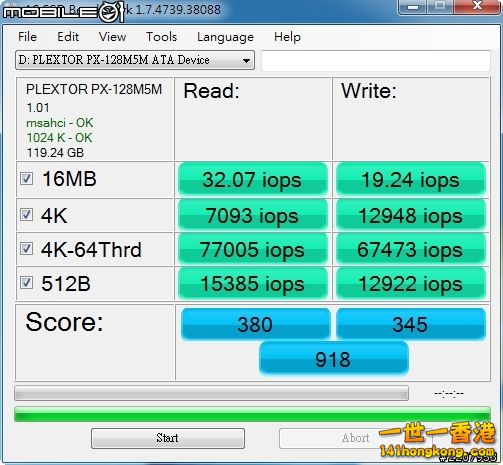

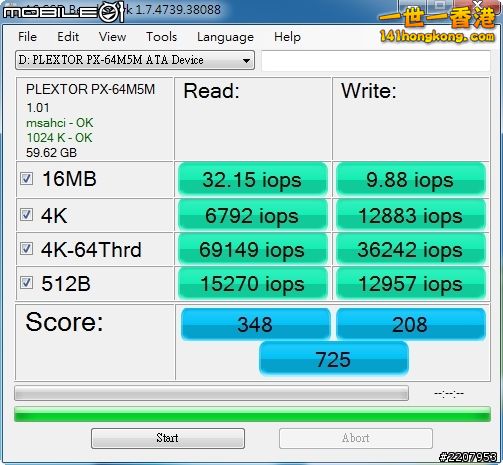

Iops結果顯示

在4K-64Thrd測試項目中，64GB M5M則有讀取69149iops與寫入36242iops的表現、128GB M5M則有讀取77005 iops與寫入67473 iops的表現、256 GB M5M則有讀取75137 iops與寫入70867 iops的表現。

SL888

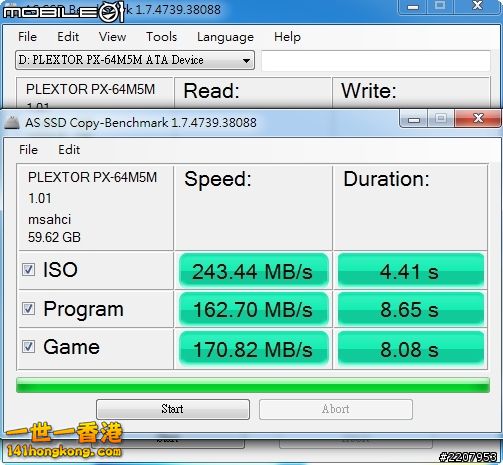

Copy-Benchmark測試結果

64GB M5M的ISO項目為243.44MB/s、時間4.41秒；應用程式項目為162.7MB/s、時間8.65秒；遊戲項目為170.82MB/s、時間8.08秒。

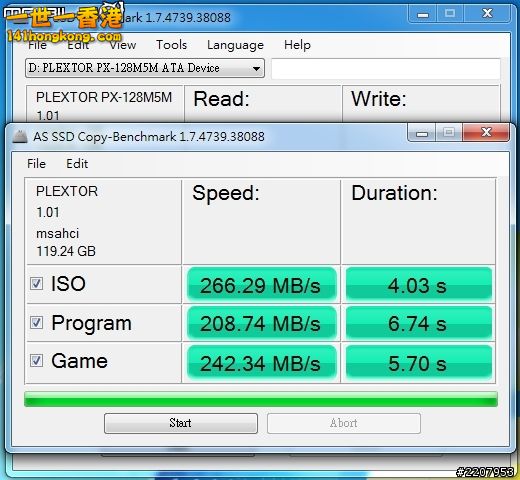

128GB M5M的ISO項目為266.29MB/s、時間4.03秒；應用程式項目為208.74MB/s、時間6.74秒；遊戲項目為242.34MB/s、時間5.7秒。

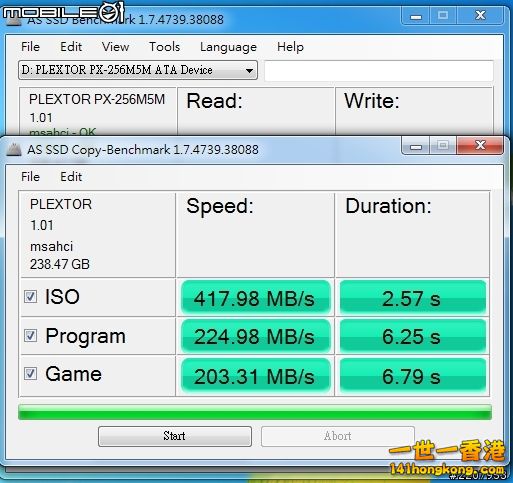

256GB M5M的ISO項目為417.98MB/s、時間2.57秒；應用程式項目為224.98MB/s、時間6.25秒；遊戲項目為203.31MB/s、時間6.79秒。

SL888

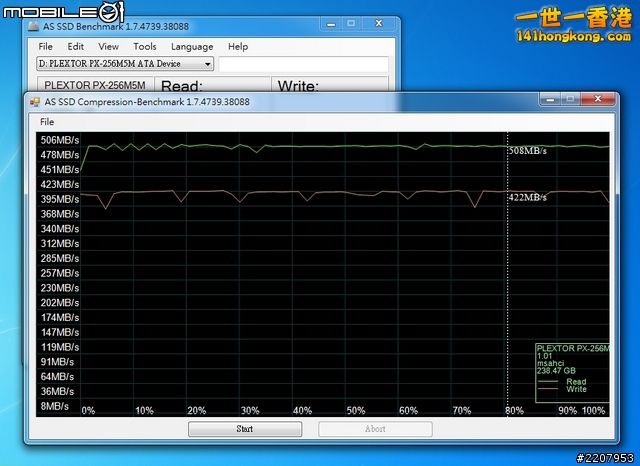

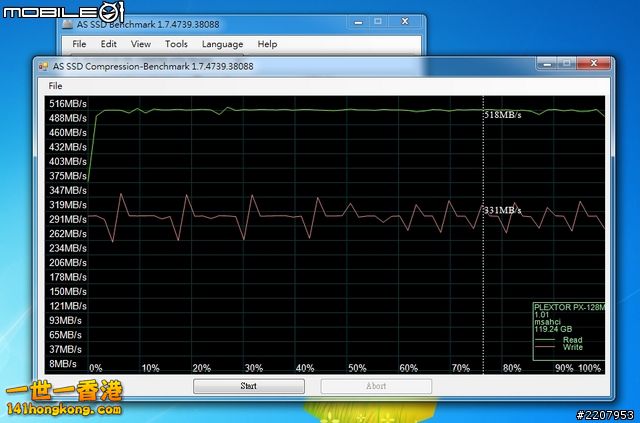

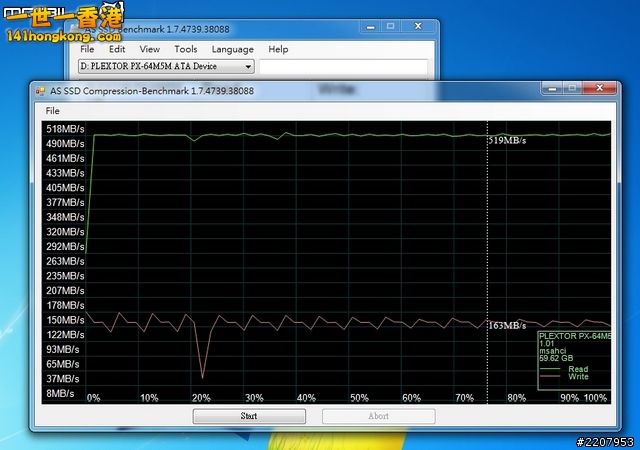

Compression-Benchmark項目

64GB M5M的讀取與寫入的速度表現約分別在512MB/s以及459MB/s；128 GB M5M的讀取與寫入的速度表現約分別在518MB/s以及331MB/s；256 GB M5M的讀取與寫入的速度表現約分別在508MB/s以及422MB/s。

SL888

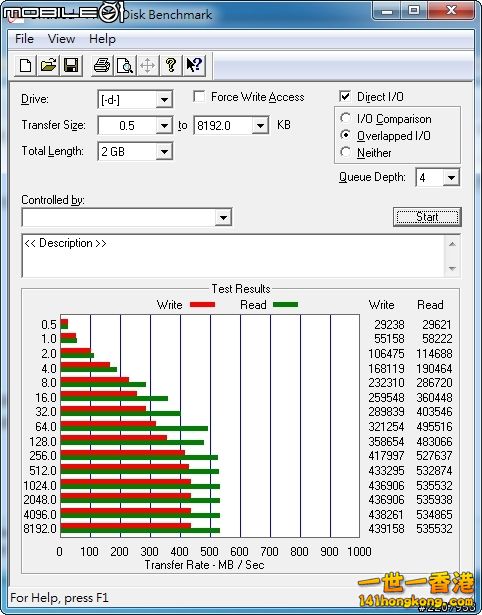

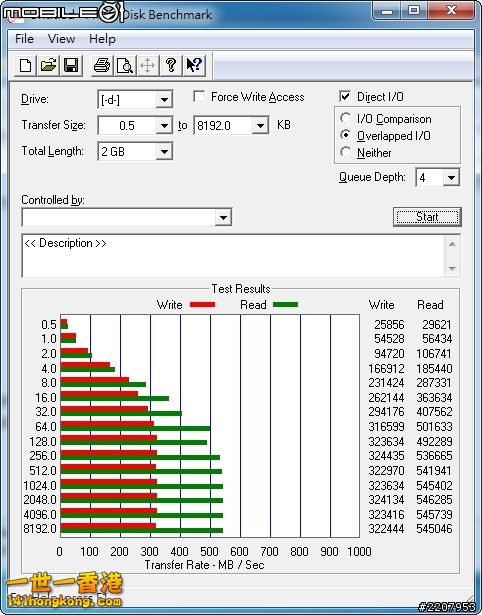

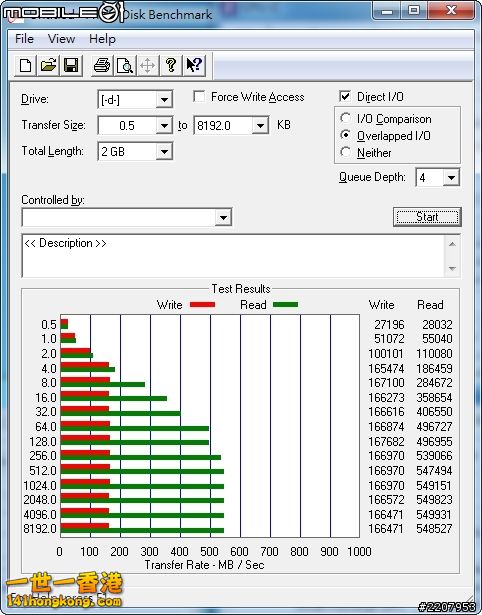

ATTO Benchmark效能測試

檔案長度256KB之後，64GB M5M的讀取與寫入效能則分別維持在510MB/s以及166MB/s的表現。128 GB M5M的讀取與寫入效能則分別維持在530MB/s以及320MB/s的表現。256 GB M5M的讀取與寫入效能則分別維持在520MB/s以及410MB/s的表現。

SL888

HD Tune Pro 5.00效能測試

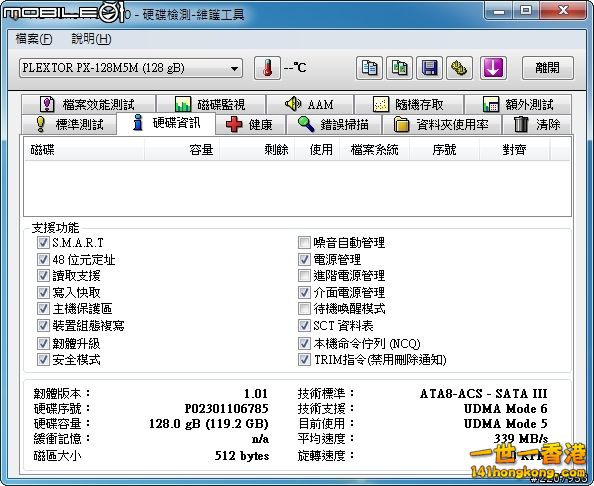

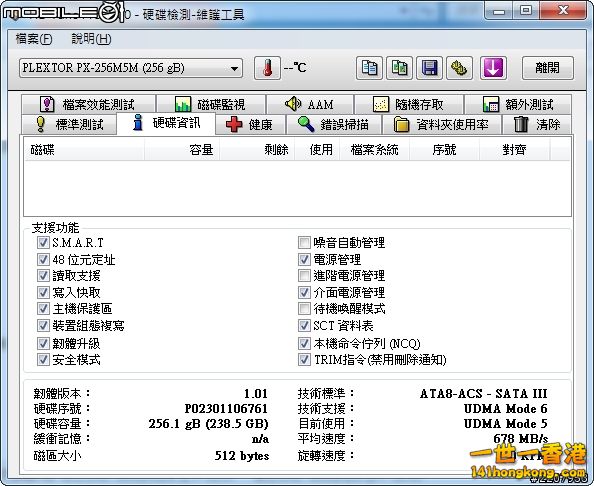

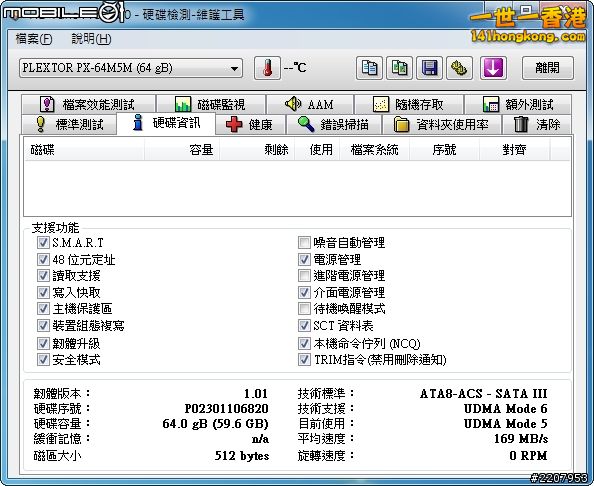

硬碟資訊顯示頁面

SL888

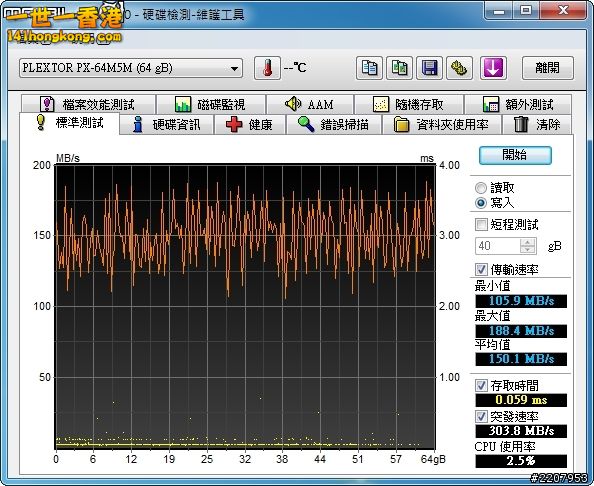

當區塊大小設定為8MB時的標準測試

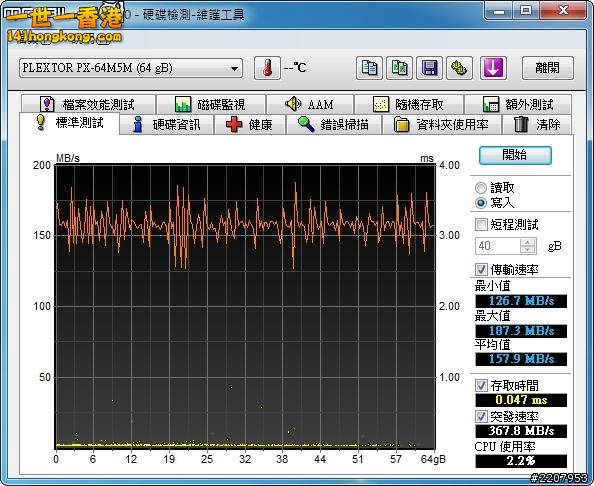

64GB M5M在標準測試項目的平均讀取速率結果為MB/s、平均寫入速率結果為MB/s。

SL888

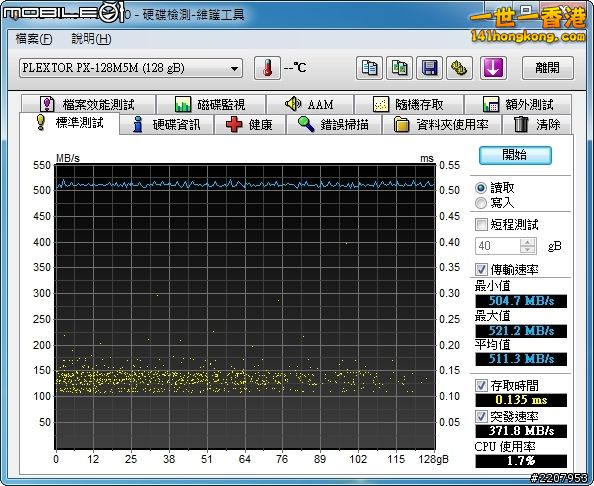

128GB M5M在標準測試項目的平均讀取速率結果為511.3MB/s、平均寫入速率結果為303.3MB/s。

SL888

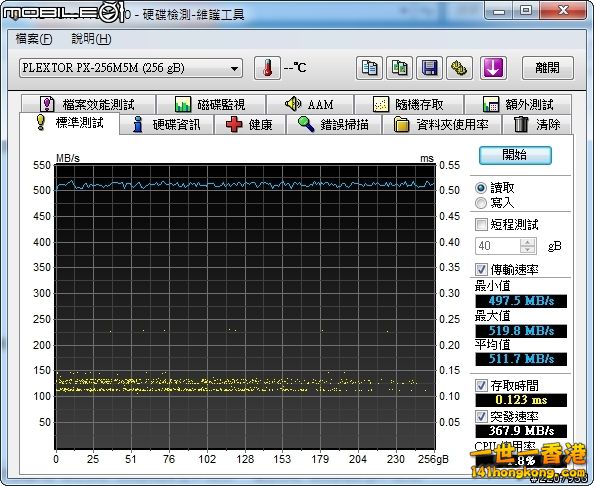

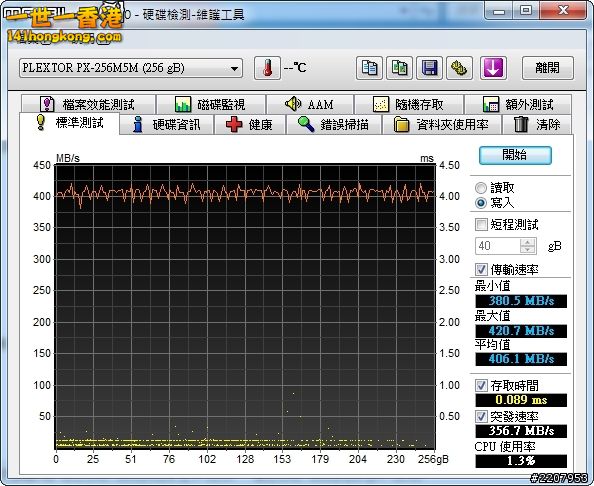

256GB M5M在標準測試項目的平均讀取速率結果為511.7MB/s、平均寫入速率結果為406.1MB/s。

SL888

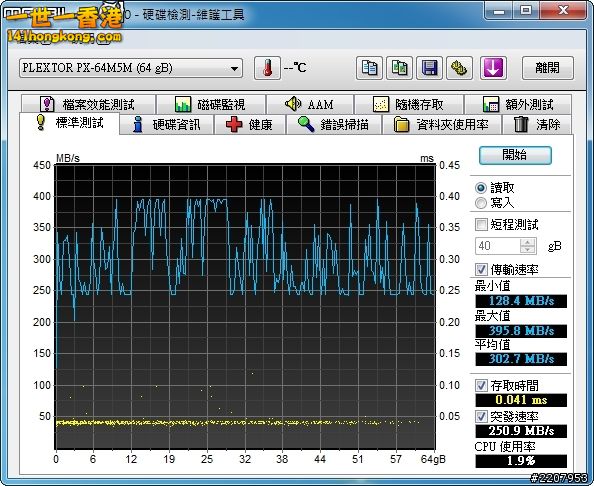

當區塊大小設定為64KB時的標準測試

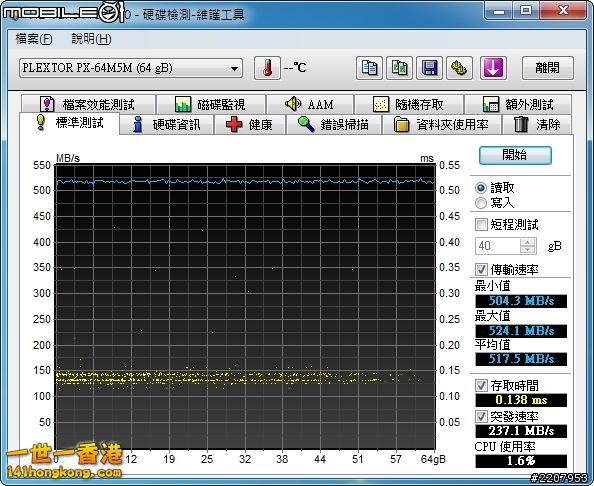

64GB M5M在標準測試項目的平均讀取速率結果為530MB/s、平均寫入速率結果為166MB/s。

SL888

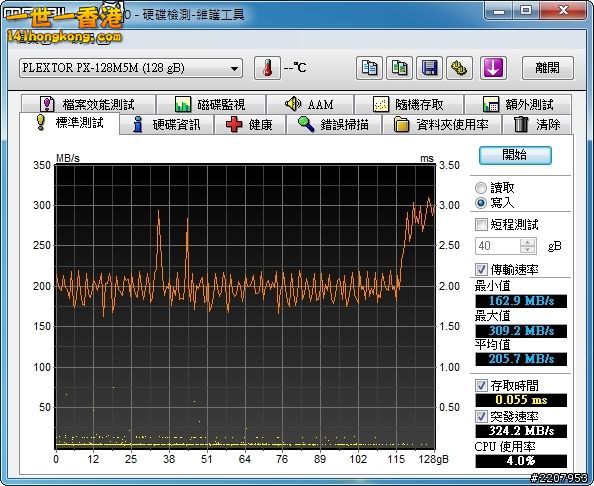

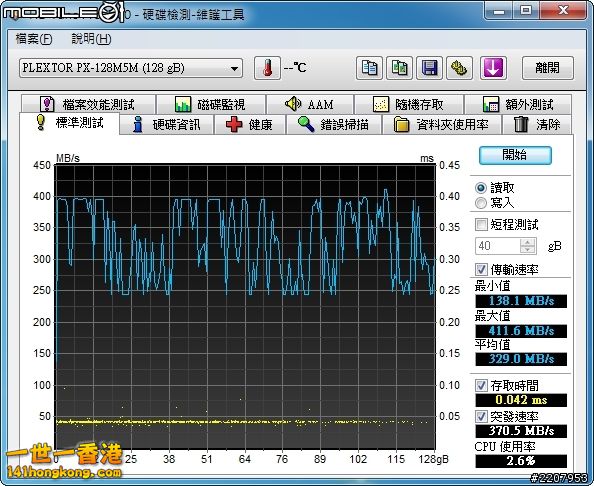

128GB M5M在標準測試項目的平均讀取速率結果為329MB/s、平均寫入速率結果為205.7MB/s。

SL888

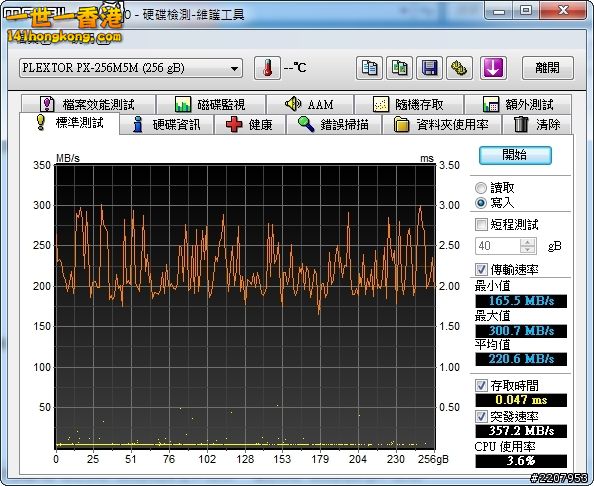

256GB M5M在標準測試項目的平均讀取速率結果為367.5MB/s、平均寫入速率結果為220.6MB/s。

SL888

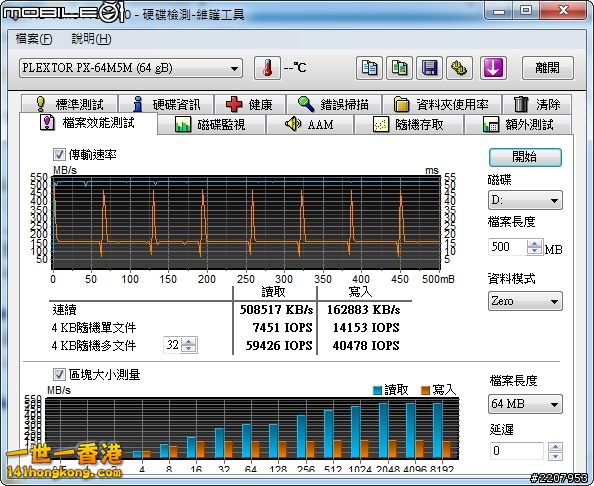

檔案效能測試

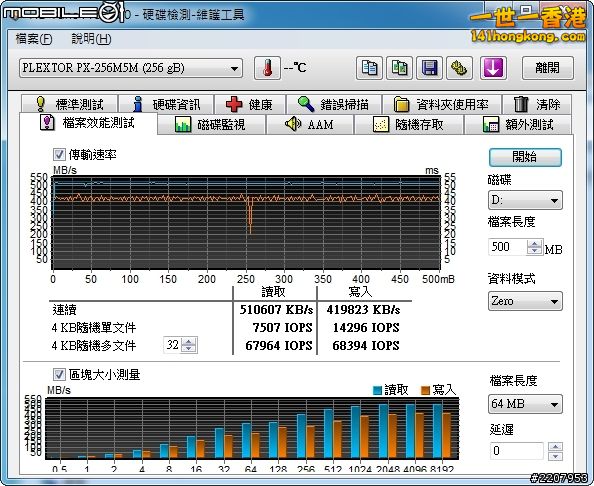

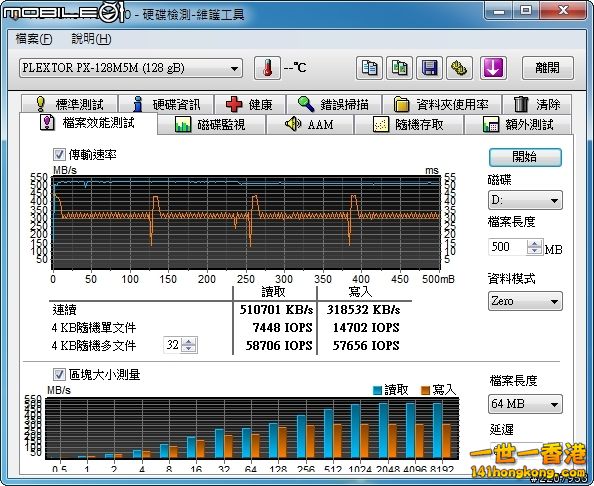

在檔案效能測試項目中，64GB M5M的連續讀取效能約為508517KB/s、連續寫入效能約為162883KB/s。128GB M5M的連續讀取效能約為510701KB/s、連續寫入效能約為318532KB/s。256GB M5M的連續讀取效能約為510607KB/s、連續寫入效能約為419823KB/s。

SL888

PCMark軟體效能測試

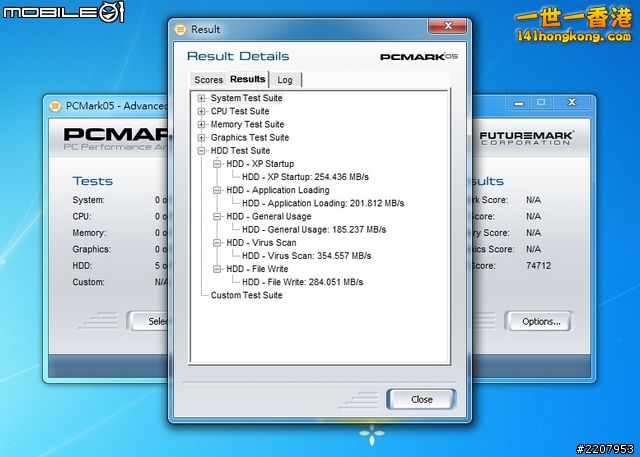

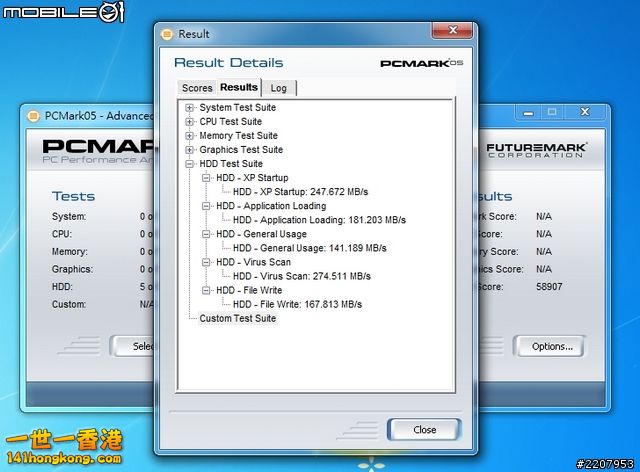

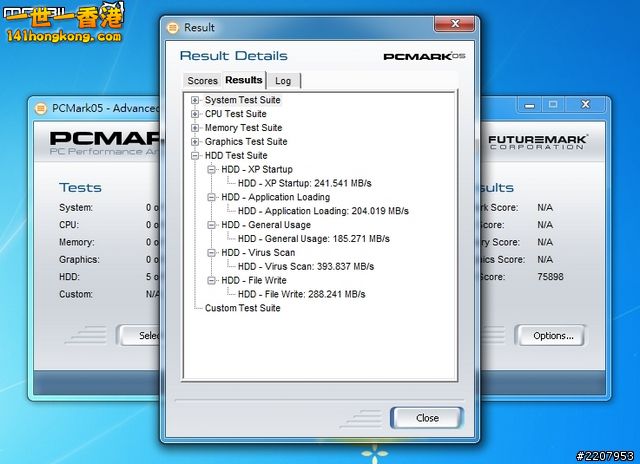

PCMark 05硬碟項目效能測試結果：64GB M5M分數為58907分、128GB M5M分數為74712分、256GB M5M分數為75898分。

SL888

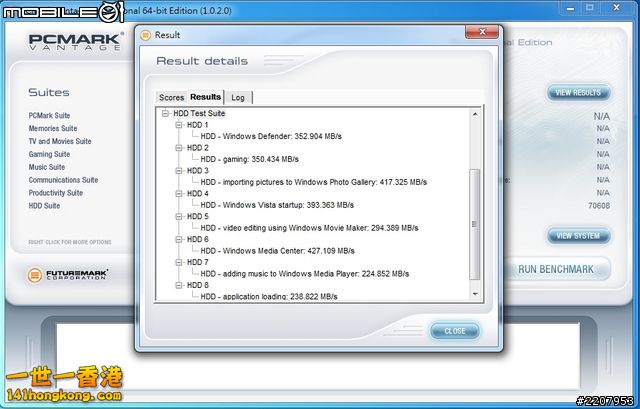

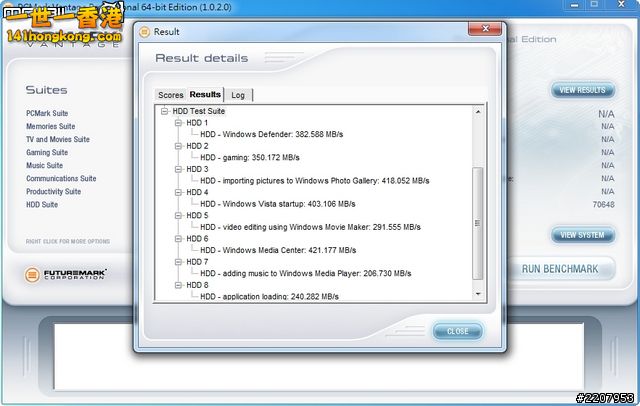

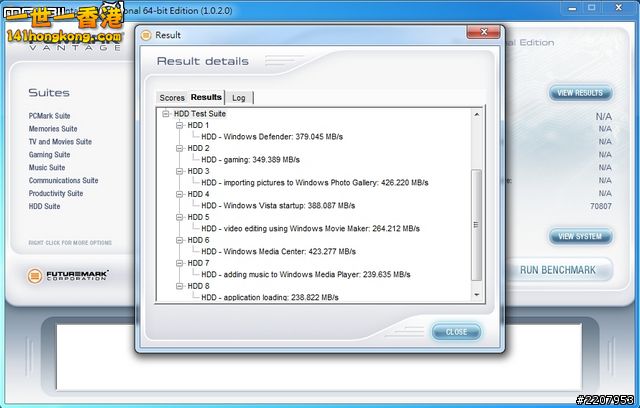

PCMark Vantage硬碟項目效能測試結果：64GB M5M分數為70807分、128GB M5M分數為70608分、256GB M5M分數為70648分。
