建築技術之預製組件 (Precast Elements)

t-shiper

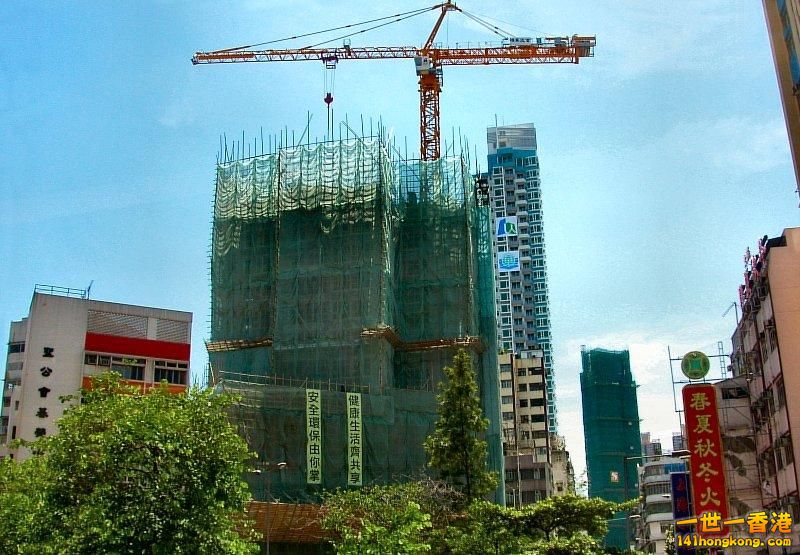

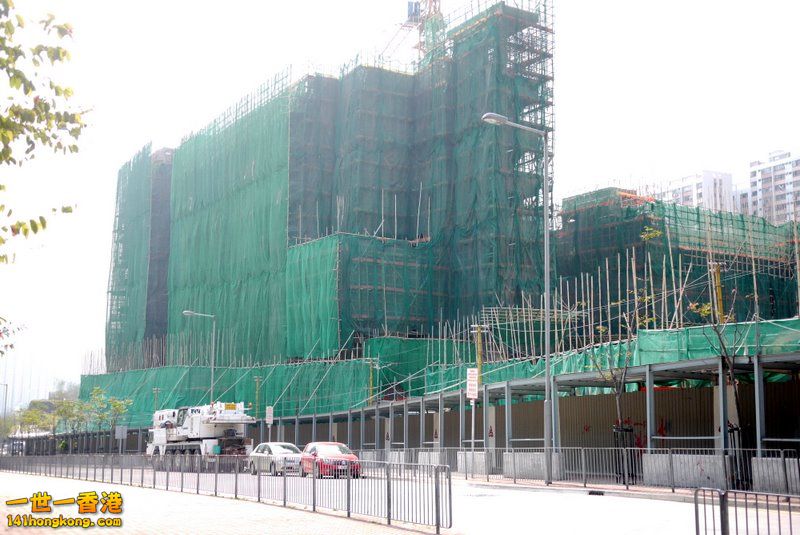

起樓要搭棚幾乎可以話係常識，不論係起幾層高的學校


抑或幾十層高的住宅


大家都會見到外圍搭哂棚同落哂網做保護同比工友爬上爬落


一般情況都係先搭棚，後起樓。

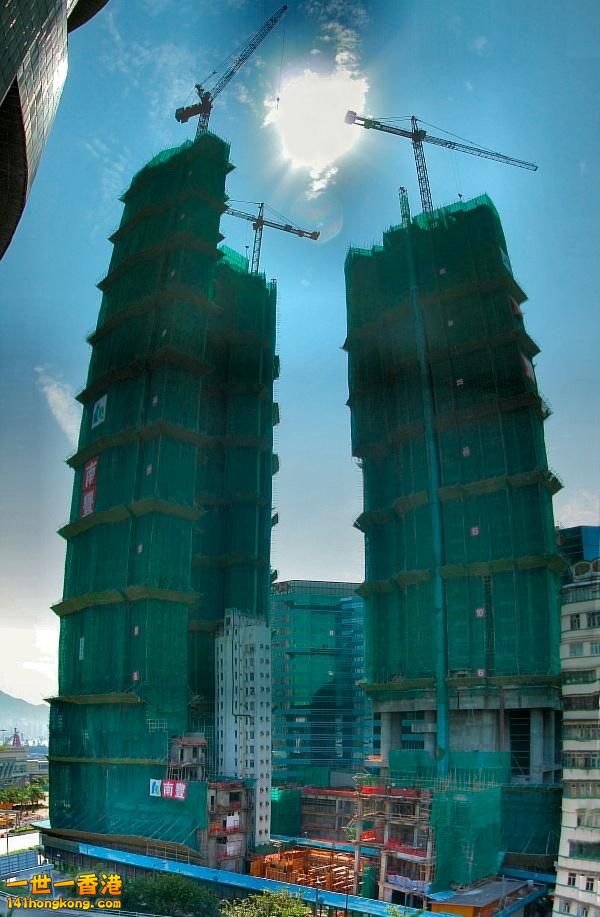

唔知大家又有冇留意到，有部份建築工程係起到天台都係冇搭棚；或者先起樓、後搭棚



唔需要事先搭棚的建築方法，通常都係用咗「預製組件」 (Precast Elements) 的建築技術

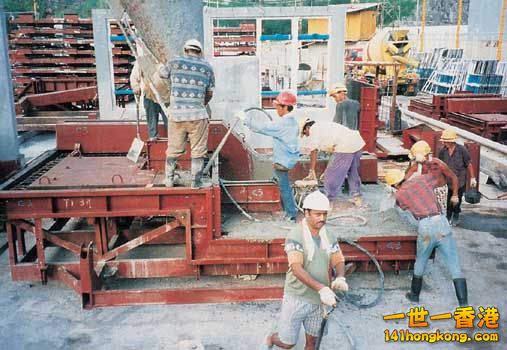

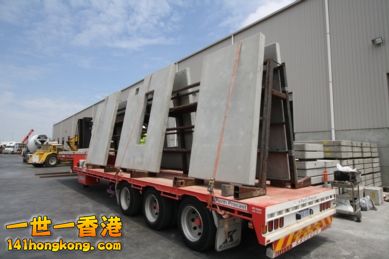

預製組件又被稱為「積木樓」，預製組件的建築方法，就是將前期工序，由地盤移至工場平地上進行，能夠有效提升工程進度及改善地盤安全。

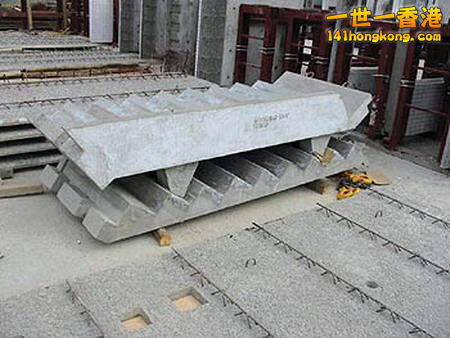

要有效運用這種建築方法，必須將樓宇分割成好多細小的組件，而部份組件必須能夠重覆使用，例如正面牆 (façade)、樓梯 (stairs)、樓板 (floor slab) 等 (這些預製非結構牆和「平面」組件大約佔樓宇總混凝土量18%)。

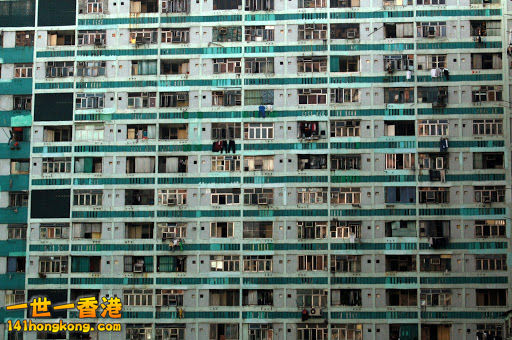

早年採用呢種方法興建的絕大部份都是房屋署的公屋、居屋，因為這類樓宇無需追求的外形美觀，最重要內在實用及縮短建築時間。


這種建築方法有多項優點：
－ 由於預製組件是在工場內以機械化模式生產，有利於監工。
－ 地盤現場只會進行簡單的組件裝嵌和少量傾注混凝土的工作，現場扎鐵、釘板、傾注混凝土和搭棚等高空工作減少，地盤安全更有保障。
－ 預製正面牆已裝上窗框，在廠房經水力測試，減少滲漏機會，牆身會較平滑，免卻後期的批盪，底板地台以半預製式造成，平整度提高。
－ 預製組件是倒模大量生產，飾面預先舖上，暗喉及電器設施亦預先準確地裝置，有助減少實地裝嵌時所造成的損耗，並可以有效控制品質，提高建築質素，從而大量減少日後維修保養的需要。
－ 大幅提高環保效益，因其不僅大量減少物料損耗，避免資源浪費；而且，由於地盤現場傾注混凝土的工作減少，施工時所產生的噪音和泥塵亦相應地減少，從而減低對附近居民的滋擾。
－ 地盤內只會進行簡單的組件裝嵌和少量傾注混凝土的工作，建築效率可獲提升，兼且較少受惡劣天氣影響，有助工程如期完工。

有利當然亦有弊：
－ 工程一但展開，設計可以更改的地方將會受到極大的限制。
－ 地盤需要有足夠空間儲存大量預製組件 (約莫為樓面面積的四分之一)。

－ 預製組件大細及重量受到運送及建築天秤的負載能力所限，如通往地盤的道路太窄，將會形成一個很有挑戰性的問題。

－ 即使沒有落雨，遇上強風，工程還是需要暫停，因為天秤會受風力影響無法將組件準確吊到所需位置。
－ 早期的預製組件與地盤現場傾注混凝土的接駁位因技術及設計關係，未能經得起年復一年的冷縮熱脹，容易出現入水滲漏問題。



資料參考 :
http://zh.wikipedia.org/wiki/%E5%BB%BA%E7%AF%89%E6%8A%80%E8%A1%93
http://www.housingauthority.gov. ... 0225/whatsnew1.html

t-shiper

藍田村重建第四期 - 和諧式大廈
採用了典型方法，用預製外牆、半預製樓板、預製樓梯興建。

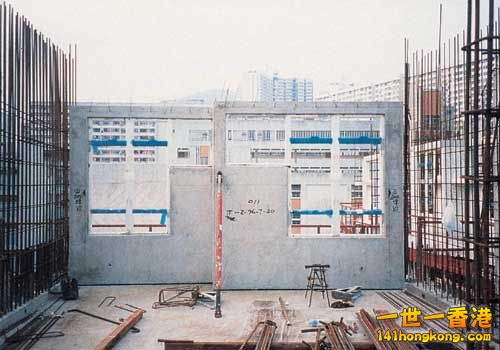

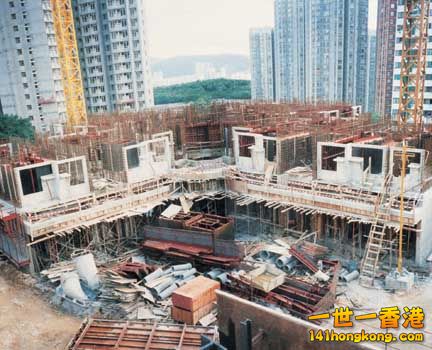

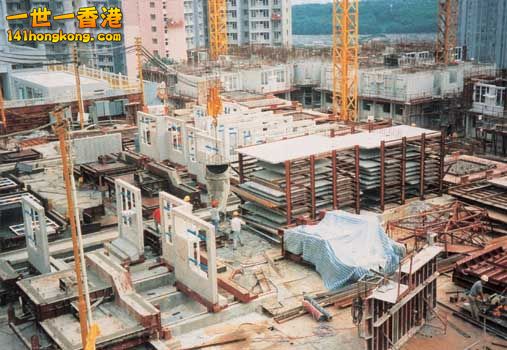

地下起好之後，由 1/F 開始已經採用預製外牆

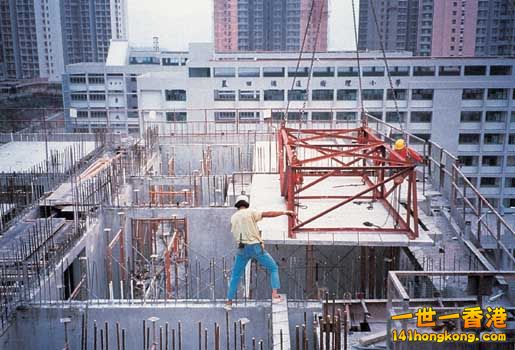

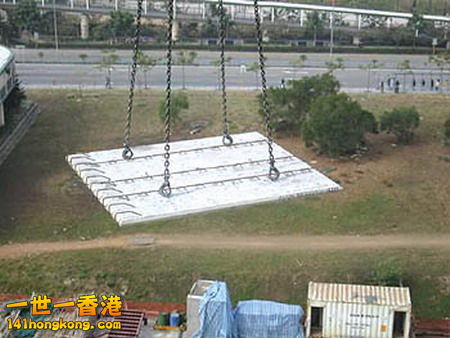

內牆及結構牆等完成後，可蓋上半預製樓板，繼續興建下一層

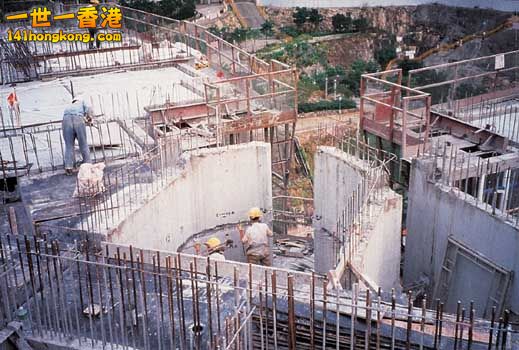

圖中半圓位置係樓梯外牆，預製樓梯隨後將安置在內

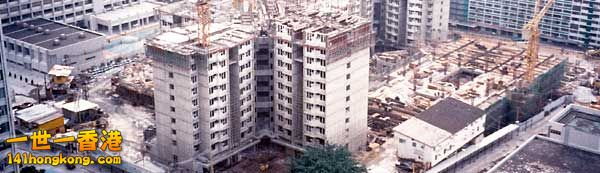

儲存預製組件所需的龐大位置


資料來源：
http://www.cityu.edu.hk/CIVCAL/book/harmony.html

t-shiper

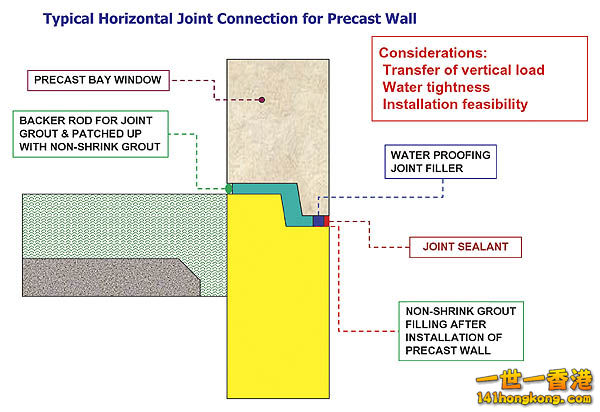

時至今日接駁位的入水滲漏問題已經能夠透過設計 (用斜口而非平口) 及 優良防水物料而解決。

而預製組件技術亦已提升至立體式層面，由內外牆身、地台瓦仔及浴缸等，以至預製結構牆、預製房間式浴室、浴室連廚房組合、預製升降機槽、預製樓梯間等「立體」組件。全部預先製成，然後運到地盤組裝，就好似砌積木一樣。應用層面比以前更廣泛，不少私人發展商都樂意採用，估計當承建商掌握了「立體預製組件建築方法」，一項平素需時30個月的工程，施工期可最少縮短五個月。


預製浴室連廚房完成裝嵌的模擬圖


預製浴室實物

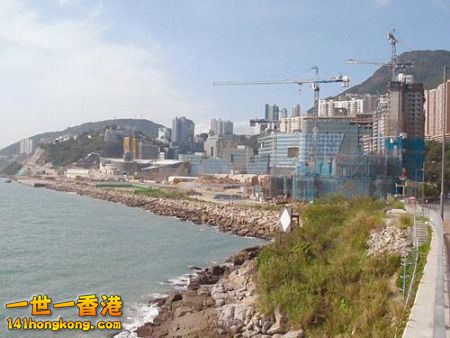

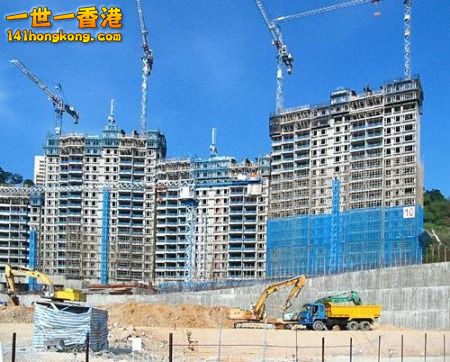

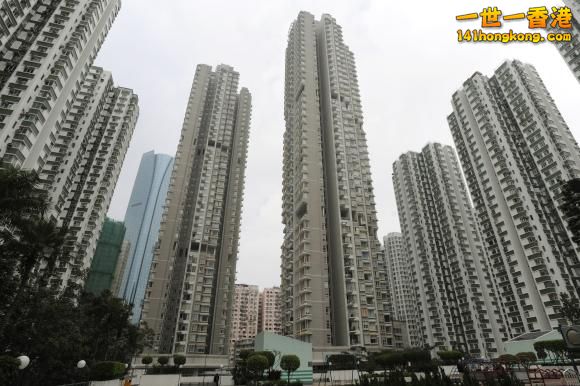

貝沙灣 (Residence Bel-Air 1-8, high rise)
定位為高尚住宅的貝沙灣採用了 Precast façade、Lost-form Balcony 及 GRC fin 等預製組件興建

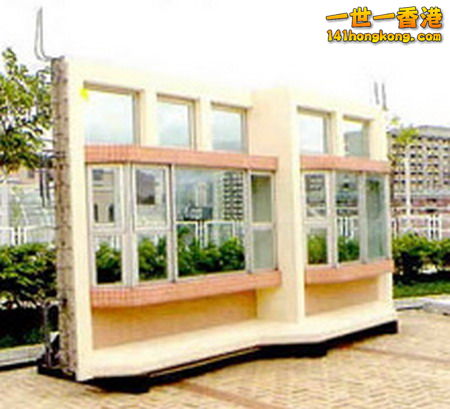

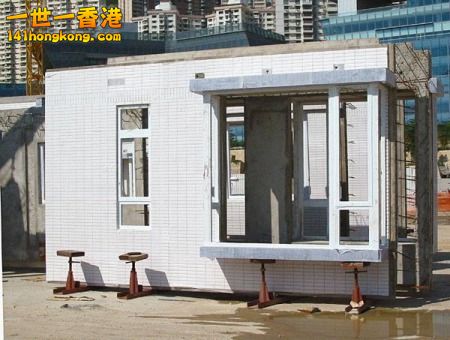

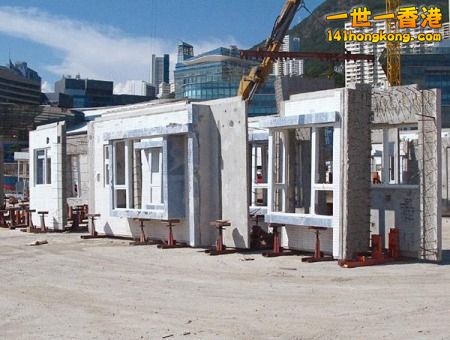

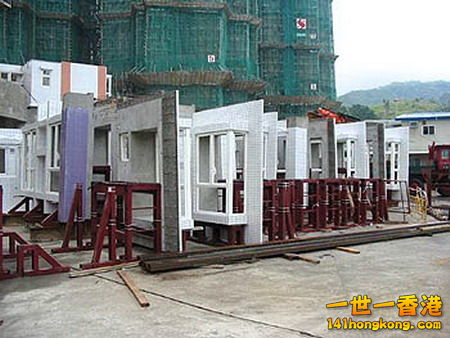

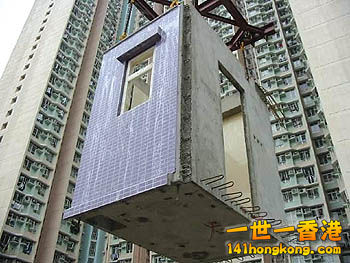

預製正面牆組件 (Precast Façade)

逸樺園 (The Orchards)

屋苑合共442個單位，單位面積介乎790平方呎至1,147平方呎，亦採用了 Precast façade units、window frame、staircase、balconies 及 cladding panel 等預製組件興建

新.東方

起橋都係一舊舊預製好再駁返埋~

henry1328

Precast-Suite Preview for Revit Structure

以上影片乃youtube提供,與本站無關; 若無法觀看,可查看原網址。

Revit Precast Tools for Revit Structure from IDAT allows structural engineers greater design flexibility to model and detail precast elements. The toolkit provides the ability to create corbels, mounting parts, reinforcement and shop drawings automatically. The toolkit is highly customizable and can easily be configured to suit specific business needs helping firms working with precast elements gain important efficiencies and accelerate project delivery. Now you can extend your design models from Revit Structure into the Revit Precast Tools for Revit from IDAT for the fabrication of precast concrete.
Time lapse construction of Total Precast Parking Structure
Westfield Galleria, Roseville, CA

以上影片乃youtube提供,與本站無關; 若無法觀看,可查看原網址。

Westfield required an extremely quick schedule in order to open the parking structure in time to support an annual tennis tournament that takes place at the mall on the 4th of July weekend.
The total precast Design-Manufacture-Construction approach provided a very lean and efficient delivery of the parking structure. The duration from ground breaking to certificate of occupancy was only 5 months, and the project was delivered on time and within the GMP. Schedule savings were achieved by utilizing the "All-in-One" system of architecturally finishing the structural elements of the building. This enhances the value of efficient structural precast elements creating a beautiful integrated finish designed to stand the test of time.

t-shiper

tung1871 發表於 2013-1-18 16:15
起橋都係一舊舊預製好再駁返埋~

起橋唔同，最起碼唔駛怕打風會入水

新.東方

t-shiper 發表於 2013-1-18 16:20
起橋唔同，最起碼唔駛怕打風會入水

個效果唔同, 但方法算唔算一樣?

jason23

逸樺園~禾有睇过樓,樓底幾高
原來咁起

t-shiper

tung1871 發表於 2013-1-18 16:21
個效果唔同, 但方法算唔算一樣?

組件製造基本上係一樣，分別在於砌上去嘅方法

t-shiper

jason23 發表於 2013-1-18 16:21
逸樺園~禾有睇过樓,樓底幾高
原來咁起

你買咗層逸樺園放租

hkoxsax

預製組件 越來越多用, 連起橋, 起隧道, 鐵路大型工程都用.

以上影片乃youtube提供,與本站無關; 若無法觀看,可查看原網址。

ivanho1999

預製組件系建築上可提效率

kncc

e家全部刀係咁起

色途幼幼

kncc 發表於 2013-1-18 16:33
e家全部刀係咁起

新鴻基吾係

337cm

起青馬大橋時, 我見一嚿嚿砌上去, 真係好似砌積木...

色途幼幼

長江就一定係

t-shiper

色途幼幼 發表於 2013-1-18 16:36
新鴻基吾係

有傳 SHK 都有用喎，不過我揾唔到 reference....

B-chow

t-shiper 發表於 2013-1-18 16:12
起樓要搭棚幾乎可以話係常識，不論係起幾層高的學校

I also living in this kind of housing.

jason23

t-shiper 發表於 2013-1-18 16:25
你買咗層逸樺園放租

禾去申請做看更 Jey

戰龍

預製組件size係咪可以準確啲，會肆正啲
