7890 Tahiti LE終於出現
PowerColor PCS+ HD7870 Myst. Edition

早在Radeon HD 7000 South Island推出初期，已有消息傳出最高檔次的Tahiti一共有三個版本，分別是Tahiti XT（即現時的7970）、Tahiti PRO（即現時的7950）和一款最低檔次的Tahiti LE。按照上一代North Island的命名方式，這枚Tahiti LE理應與6790 Bart LE相似，即名為7890；結果，這件Tahiti LE新品並未如所料被定名為7890，而是沿用舊型號7870，但加上“Myst. Edition”（下稱7870 Myst）。

Rogar · 發表於 2013-1-10 13:49:33

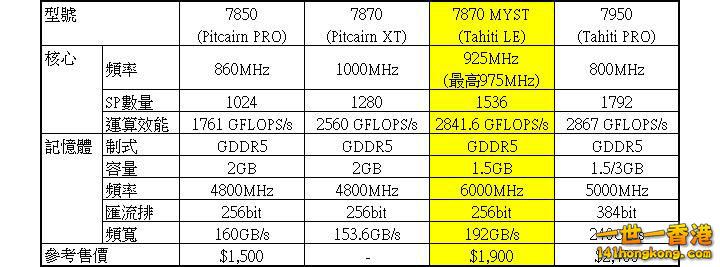

參看規格比較表，Tahiti矽晶內一共有32個GCN引擎，最高檔的XT版當然是全開，合計2,048個Stream Processor串流處理器；PRO版本關閉4個，削減256個，只剩下1,792個；最低檔次的7870 Myst便再關閉4個，令啟動的Stream Processor數量只剩下1,536個，比最高檔的XT版減少四分之一。暫存系統亦由XT和PRO版本的384bit下調至256bit（關閉兩個64bit DDR控制器），即使運作頻率達到6,000MHz，比XT版的5,500MHz還要高，但頻寬仍下調至192GB/s，比XT版少了約27%。由此可見，兩者在運算及暫存效能上都有差距，但7870 Myst就在價錢平了一大截，仍有可取之處。至於為何到現在才推出，筆者揣測是因為較高檔次的PRO和XT版本定價太高，而廠方又不想減價賤賣做壞規矩，不排除因此願意在規格上稍為「調整」一下，為求去貨。

Rogar · 發表於 2013-1-10 13:50:38

“Myst. Edition”賦予神秘感

官方稱是次介紹的Tahiti LE產品是7870的Myst. Edition，營造一點神秘感。產品本身在外觀上與其他7800及7900同族產品差不多，都是長身的設計，但散熱方案的外殼改用的金屬製，感覺比較高級。將散熱方案拆下再反轉一看，就會發現內藏了三支熱導管，當中的一部分集中在接觸GPU矽晶的部分，經過削平及磨光，令散熱的效能提升。後面就是大型的鋁鰭片散熱組合，用一個風扇吹住，此設計在7800系列產品十分常見。輸出插頭方面，有一個Dual-Link DVI-I、一個HDMI和兩個mini-DP，全部有軟膠套保護住，以免入塵。卡尾處有兩個6pins電力輸入插頭，表示此卡最高耗電量是225W，準買家或許需要考慮火牛的出力是否足夠。卡頂處只有一段式CrossFire金手指，意味著只可以支援單卡或雙卡，不如7900系列那樣可以支援三卡。

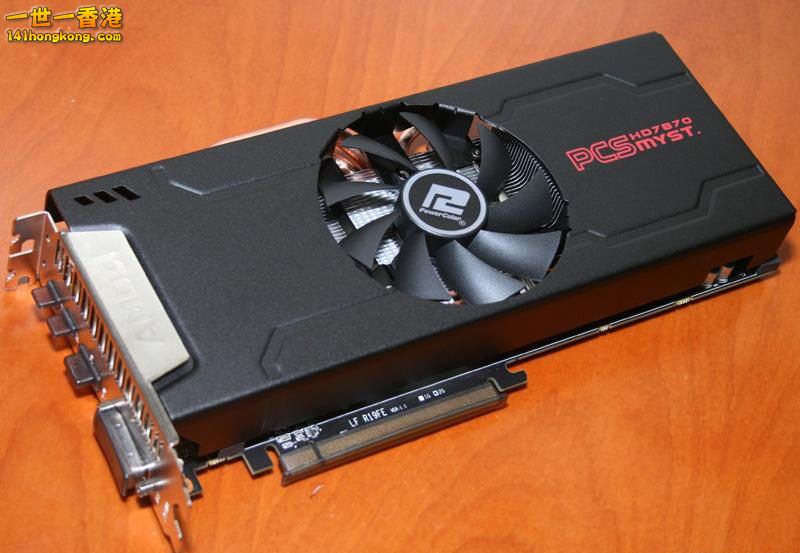

◆ PowerColor PCS+ HD7870 Myst. Edition側面觀

Rogar · 發表於 2013-1-10 13:51:36

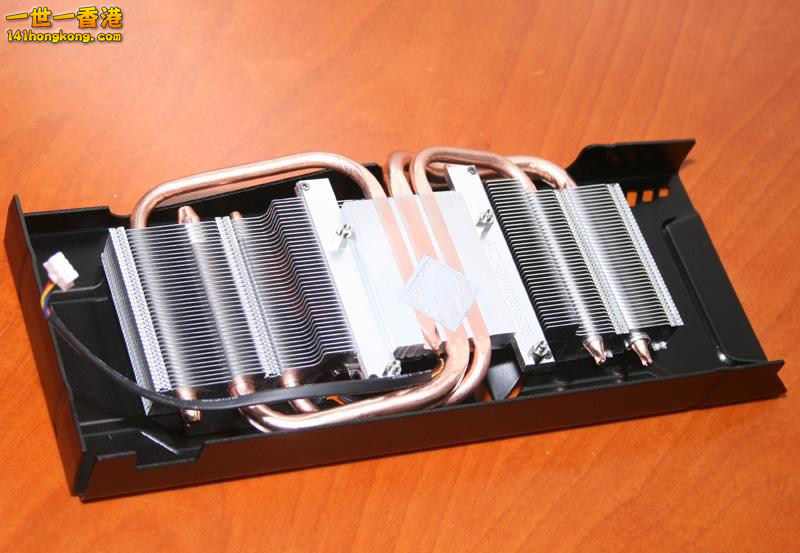

◆ 散熱方案底面觀

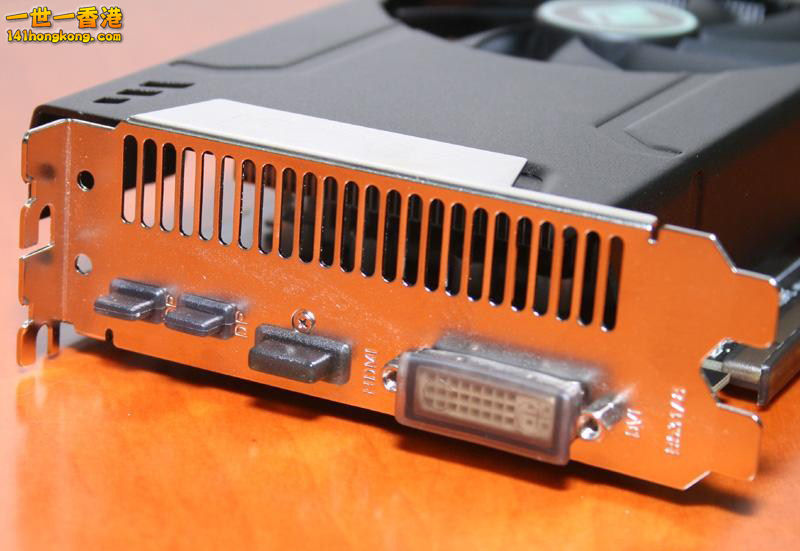

◆ 一共有四個輸出插頭

Rogar · 發表於 2013-1-10 13:52:35

上乘的電源用料

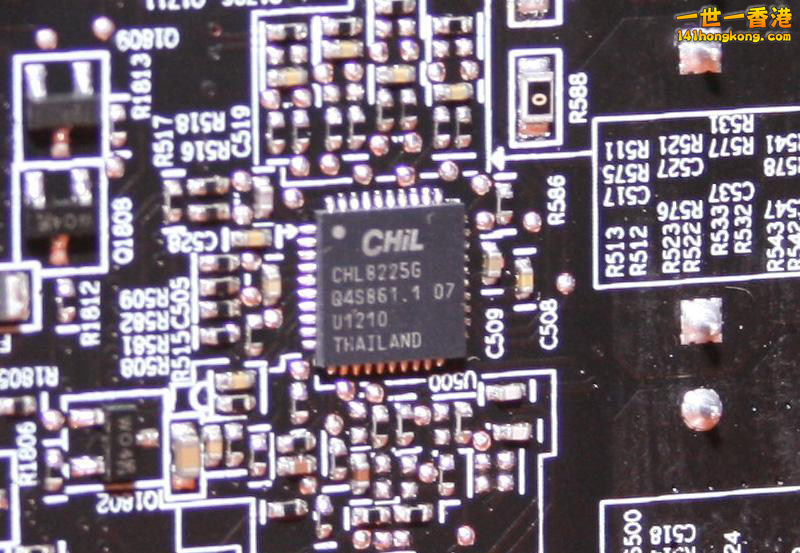

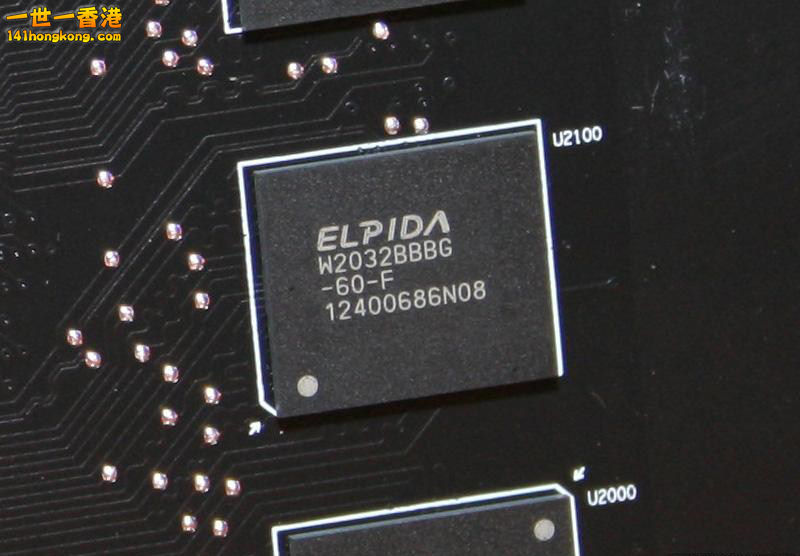

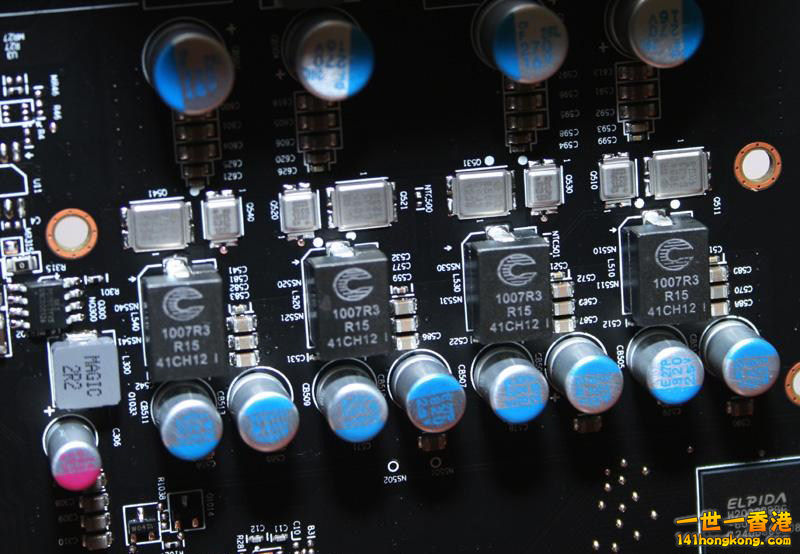

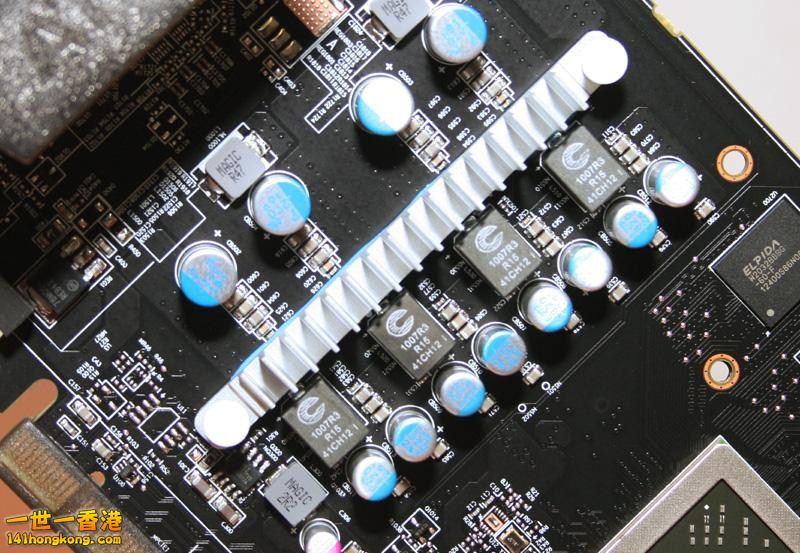

電路板正面的中央當然是Tahiti LE GPU，運作頻率剛才都提過是925MHz（最高975MHz），兩邊伴有8枚GDDR5 SDRAM，都是Elpida的出品，型號是W2032BBBG-60-F，每枚容量2Gbit，8枚總共是2GB。顆粒的I/O匯流排是32bit，8枚便結成一個256bit的編排，符合GPU的要求。顆粒本身最高運作頻率是6,000MHz，也是剛好符合GPU內記憶體控制器的要求，合計頻寬是192GB/s。主控PWM是CHL8225G，五相的設計，但此卡只用四相。四條輸出管道，每條配有一枚6984（0.9mΩ，160A），6911（2.8mΩ，160A）及一枚大牌子的輸出線圈，而濾波電容亦採用日本品牌的出品，全部都是上等的用料，以符合GPU對電力的要求。售價是$1,899，貼近$2,000的水位，已算是高價品，但與上一級HD 7950仍有一段距離，正好適合以$2,000為預算的買家。

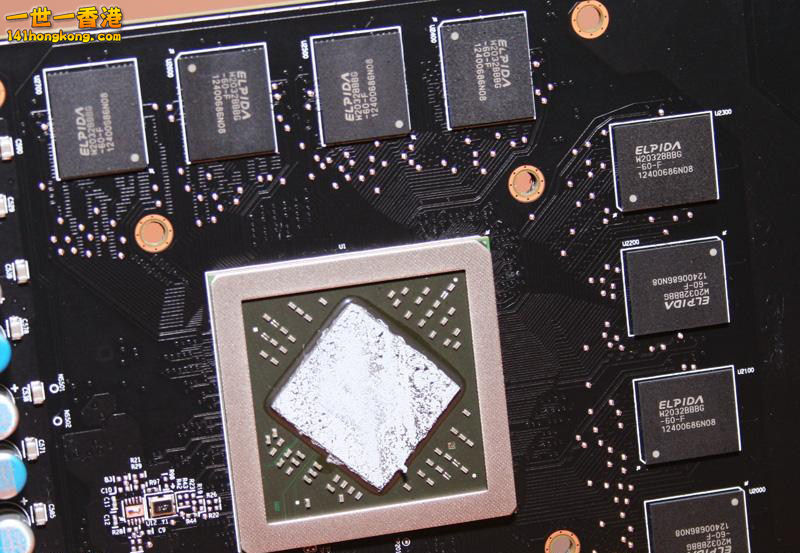

◆ 一枚GPU配8枚GDDR5
