支援三顯示卡的抵玩A85X FM2板華擎FM2A85X Extreme6

Rogar · 發表於 2012-12-20 16:21:51

自FM2和A85X推出之後，各個底板廠商都陸繼推出相關的高規格型號，這次輪到華擎了。是次到手的華擎新板是FM2A85X Extreme 6，有睇開華擎底板的朋友都或會知道，該品牌旗下的Extreme 6型號都是主力走強電源及多功能路線，好，立即帶大家睇睇。

Rogar · 發表於 2012-12-20 16:24:14

◆ 華擎FM2A85X Extreme6彩盒

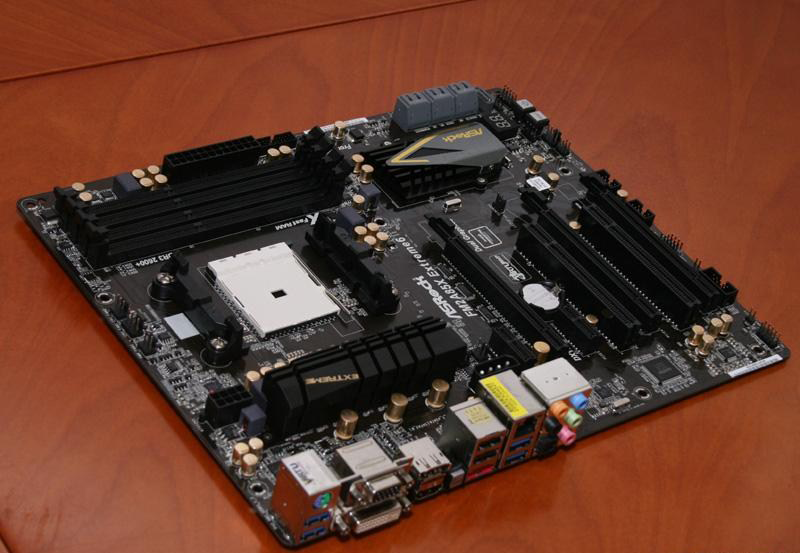

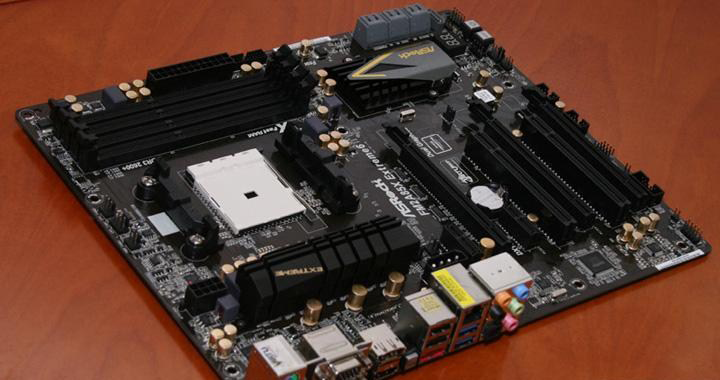

◆ FM2A85X Extreme6側面觀

配備三支PCIe x16插槽
FM2A85X Extreme 6當然支援FM2處理器，而電源至少可以支援功率達到100W，包括A10-5800K （四核心3.8GHz）及Athlon II x4 750K（四核心3.4GHz）等。電源方面，官方聲稱是8+2相的設計，但其實採用的PWM是IR3565A，本身只支援4+2相；不過，在底板背面找到4枚3598 （Dual/Doubler Interleaved MOSFET Driver）及兩枚8510 Gate Driver，讓設計變回8+2相。後段一共有10條電力輸出管道，每條管道有一枚9230CL（規格不明），一枚4530CL （5.7mΩ，80A）及一枚密封式線圈。輸出電容器採用日系LF品種再鍍金，讓其抗氧化能力更高，可以歷久常新。單從電源來看，雖未算是頂級的用料，但亦算不錯，100W以上輸出和稍為超頻都可以應付。DIMM槽一共有4支，官方聲稱至少可以超至2,600MHz（只限兩支DIMM），加上支援XMP功能，安裝對應的模組後可以一步到位，毋需逐個參數調校。最高容量是32GB，但他日如能安裝16GB模組，相信可擴展至64GB。擴充槽方面，一共有3支PCI Express x16長槽，亦是例牌最右一支可支援全16bit，或與中間的一支共享8bit，即單卡行16bit，雙卡行8bit。最左的一支連接到FCH，只支援4bit，但一樣可以玩3-Way CrossFireX三卡並行，倍數提升3D遊戲效能。板上另有一個XFire插頭，可以專為顯示卡供電。餘下還有兩支PCI Express x1及兩支PCI擴充槽，用來安插其他功能卡。

Rogar · 發表於 2012-12-20 16:32:47

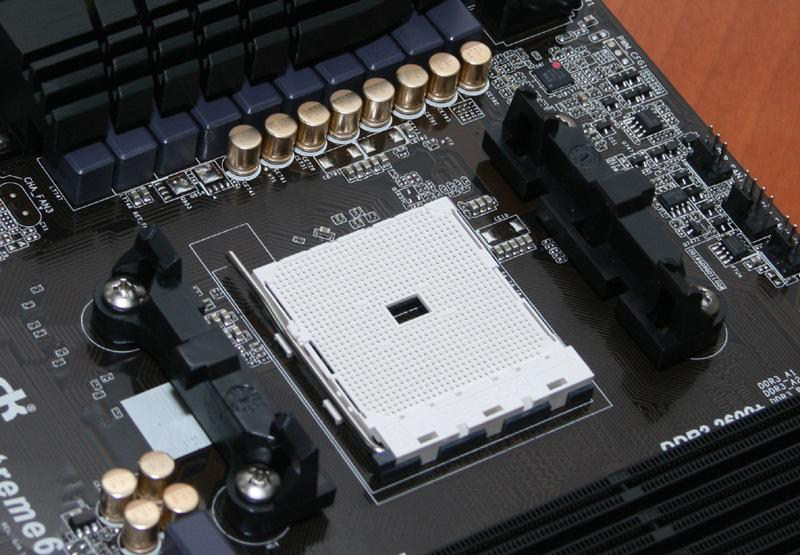

◆ FM2 CPU插座

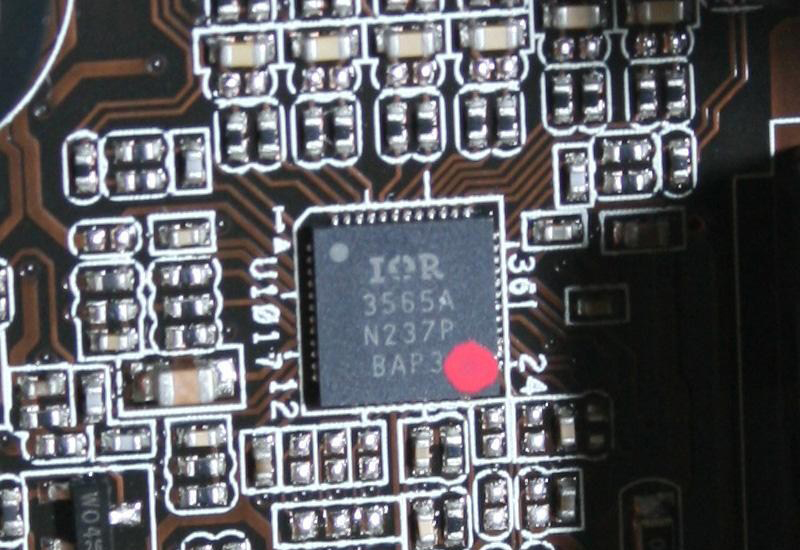

◆ 3565A PWM

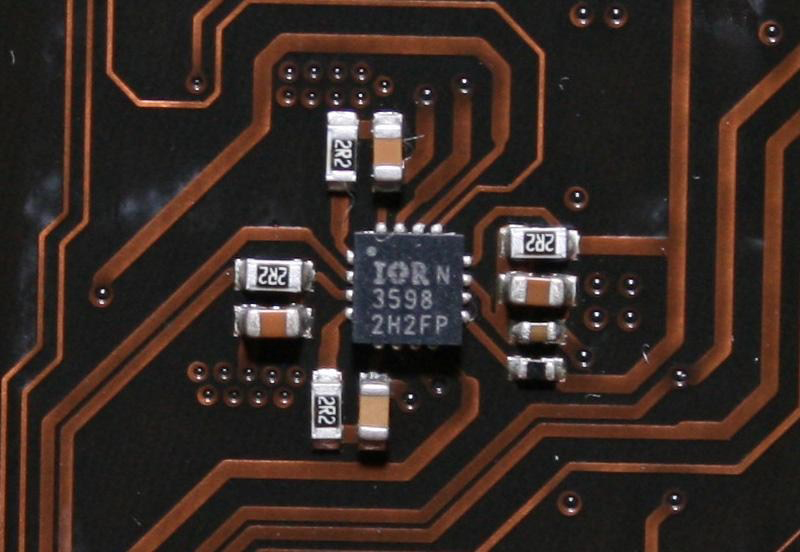

◆ 背面有四枚3598

Rogar · 發表於 2012-12-20 16:33:12

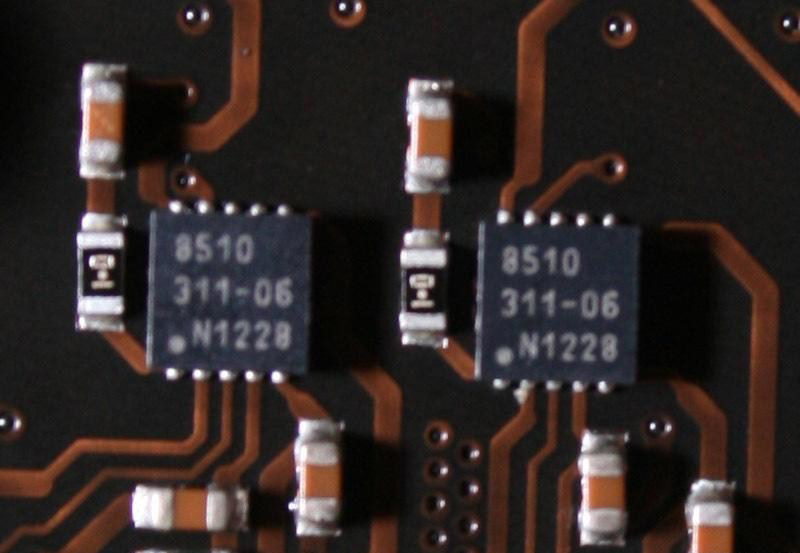

◆ 和兩枚8510 Gate Driver

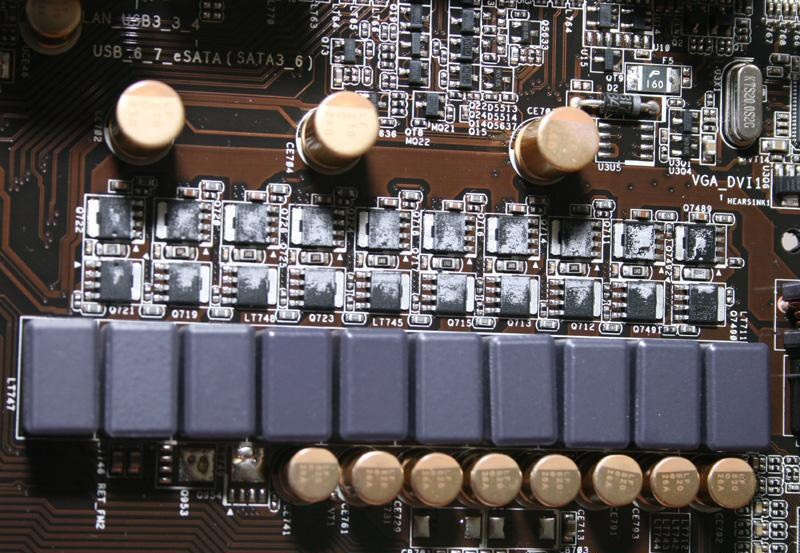

◆ 十條電力輸出管道

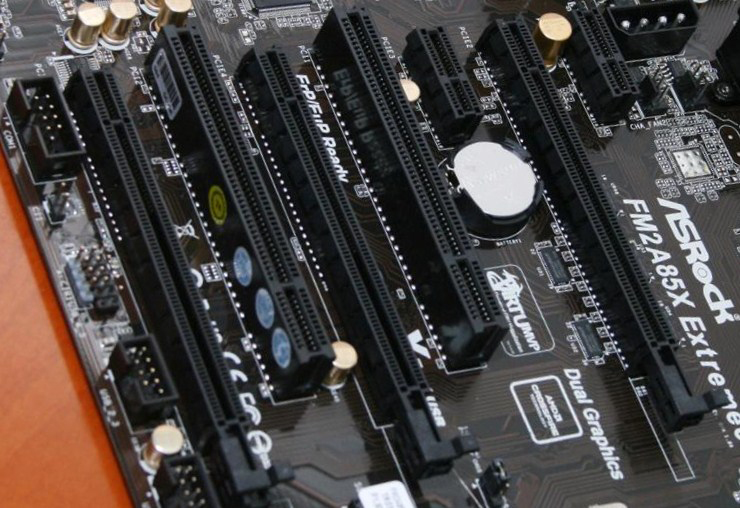

◆ 三支PCIe x16長槽

Rogar · 發表於 2012-12-20 16:35:11

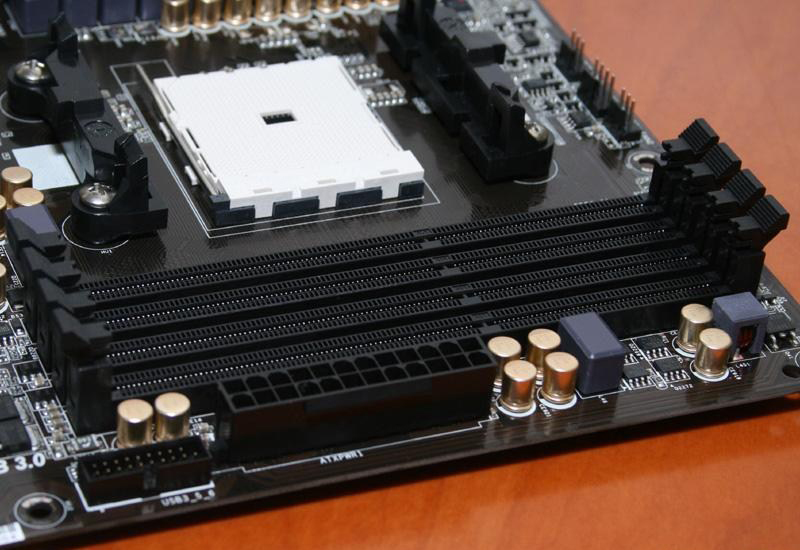

◆ 一共有四支DIMM槽

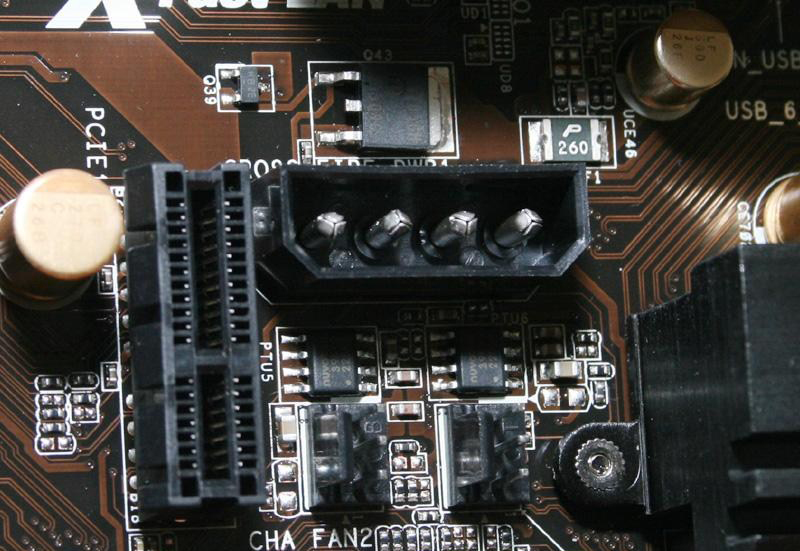

◆ 這個電源插頭可專為顯示卡供電

Rogar · 發表於 2012-12-20 16:40:30

7SATA6 + eSATA + 6USB3

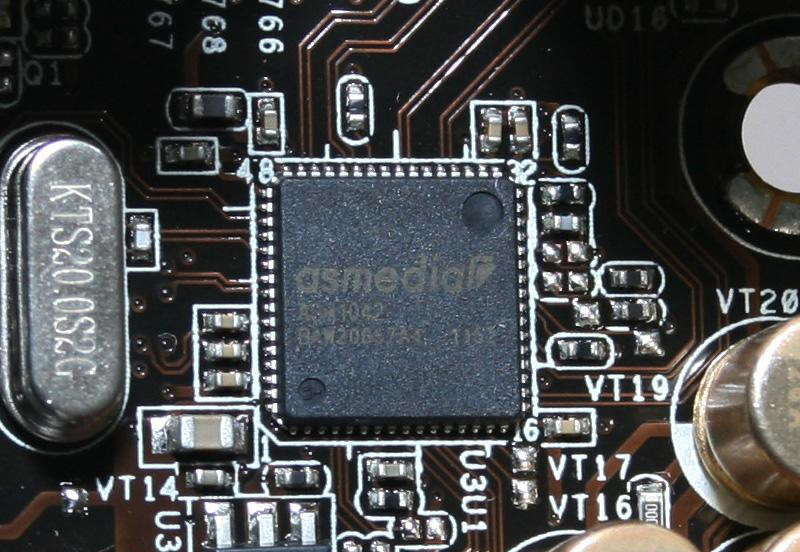

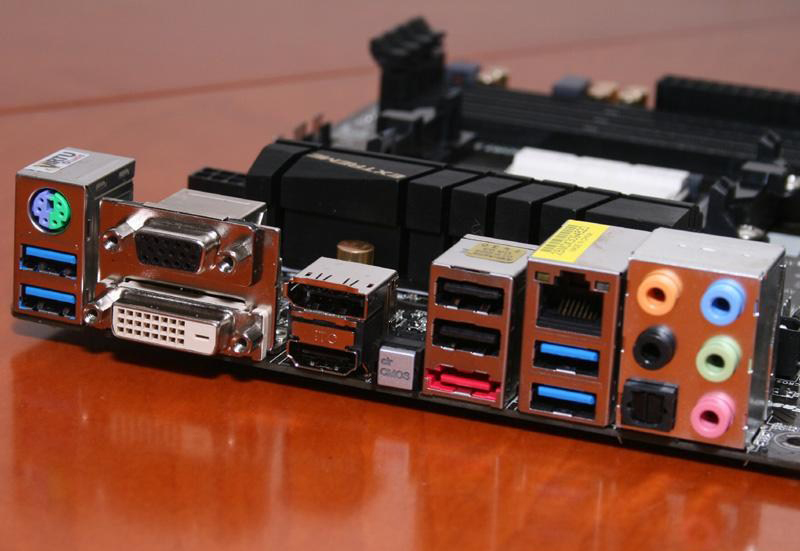

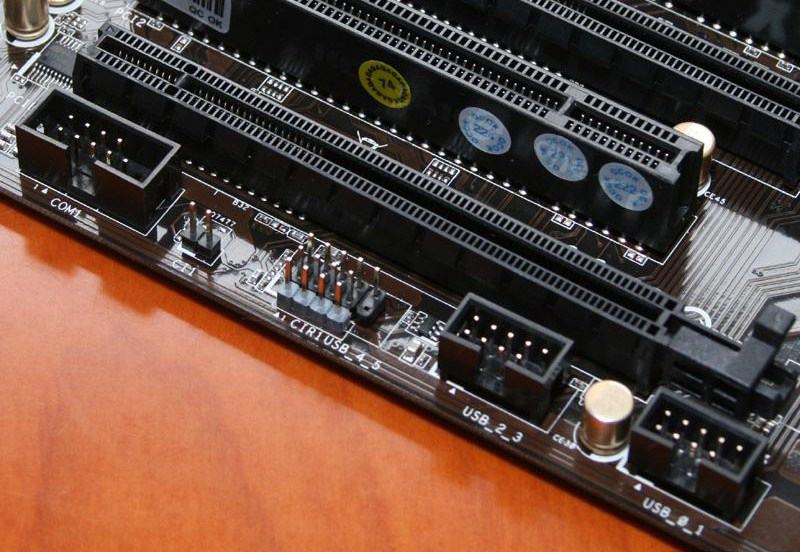

一如型號所示，FM2A85X Extreme6採用的主晶片組是現時最高規格的A85X Hudson-D4 FCH，內有8條SATA管道，全部支援6Gb/s，提供7個內置SATA和1個外置eSATA插頭，但未有再加SATA晶片來增加支援SATA Device的數量。A85X本身支援4個3.0和10個2.0的USB Device，板上可以找到1個內置USB 3.0（兩個Device）、3個USB 2.0（6個Device），四個後置USB 3.0和兩個後置USB 2.0插頭，當中兩個後置USB 3.0插頭由一枚ASM1042提供，全部一共可以連接14個USB Device。音效Codec晶片是ALC898，支援7.1聲道高清音效，而網絡晶片是RTL8111E，支援Gigabit LAN，都是標準的配備。最後到後置插頭保留一個PS/2插頭連接舊款Keyboard、四款顯示輸出插頭（RGB、DVI、HDMI和DisplayPort)、4個USB 3.0、兩個USB 2.0、一個eSATA，光纖輸出和一組。總括來說，$950的價錢就能支援三張顯示卡，可連接7個SATA 6Gb/s及6個USB 3.0 Device等，算是合理。

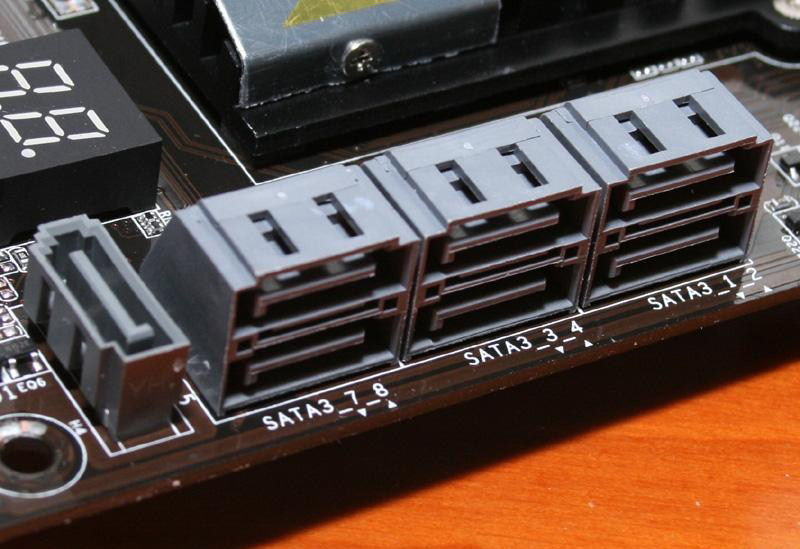

◆ 7個SATA插頭，6個向前
