直出六個芒的Radeon HD7870PowerColor HD7870 2GB GDDR5 Eyefinity 6 Edition

Rogar · 發表於 2012-11-13 18:30:01

直出六個芒的Radeon HD7870
PowerColor HD7870 2GB GDDR5 Eyefinity 6 Edition

一看型號就知，這張PowerColor HD7870 2GB GDDR5 Eyefinity 6 Edition最大的賣點就是可以支援Eyefinity，而更重要的是，卡上有6個Mini-DisplayPort，可以毋需使用MST Hub，直出六個芒，造出不同的組合，包括6x1、3x1+1+1+1及2x2+1+1等，任你配搭。

Rogar · 發表於 2012-11-13 18:31:02

套裝內跟一個2-Way CrossFire Bridge及多條電線，包括兩條Mini DisplayPort轉Single Link DVI及4條Mini DisplayPort轉DisplayPort Cable。主介面當然是PCI Express 3.0，同時對下兼容PCI Express 2.0，新舊底板都可以用。尾部有兩個6pins電力輸入插頭，即是此卡最高輸入電力是225W，而官方建議平台需使用輸出為500W或以上的火牛。卡頂處找到一個一段式的CrossFire金手指，表示可以支援2-Way CrossFireX。將散熱方案拆下然後反轉一看，就會發現風扇下有個鰭片組合，內藏兩支粗純銅熱導管，其中間部分嵌入到散熱底部中，而兩端分別插入鰭片組合的兩邊，將熱力分散。嵌入散熱底部的熱導管被削平，可以緊貼GPU矽晶的表面，但如果散熱底部同樣用純銅造就更好。風扇是PowerLogic的出品，型號是PLA09215D12H，轉速達到3,000RPM，氣流量達到55.76CFM，是同系中最高，而噪聲就是40.3dBA，但4pins的設計可經由電路板調節轉速，可以在效能與噪聲間作出平衡。

◆ owerColor HD7870 2GB GDDR5 Eyefinity 6 Edition彩盒

Rogar · 發表於 2012-11-13 18:31:55

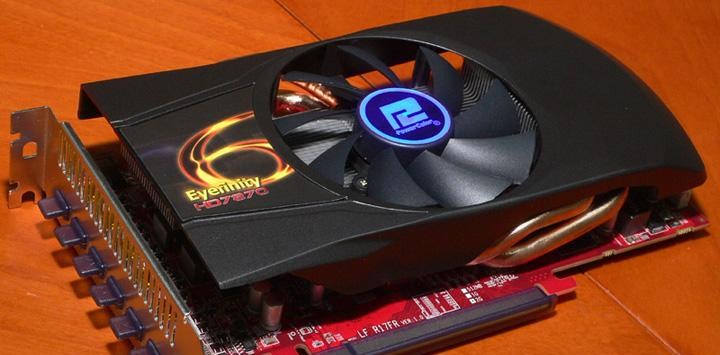

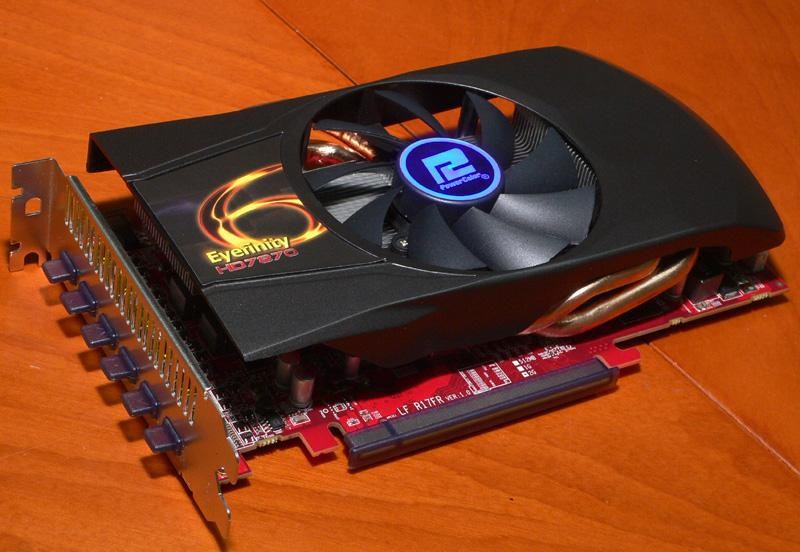

◆ HD7870 2GB GDDR5 Eyefinity 6 Edition側面觀

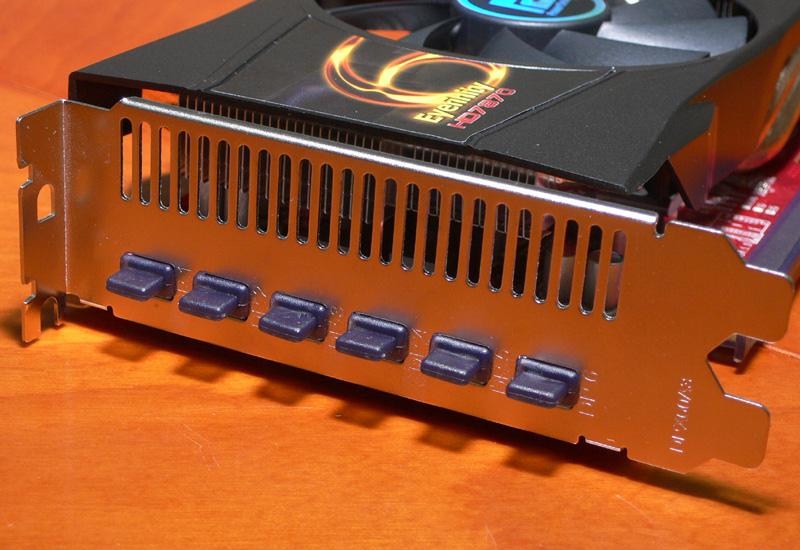

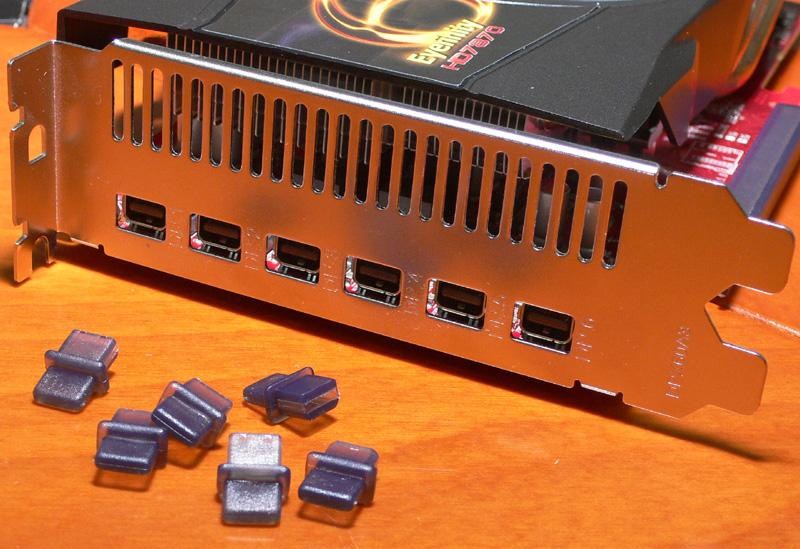

◆ 全部插頭都有保護膠塞

◆ 一連六個Mini DP插頭

Rogar · 發表於 2012-11-13 18:32:43

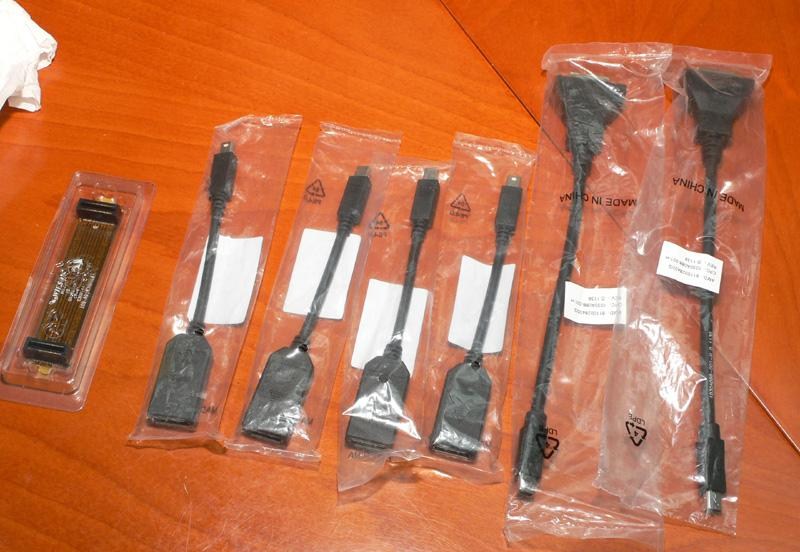

◆ 套裝跟多條電線

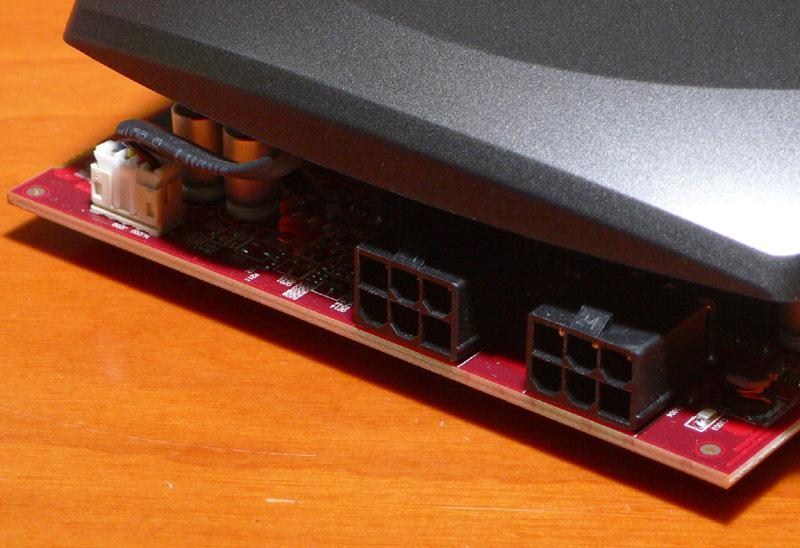

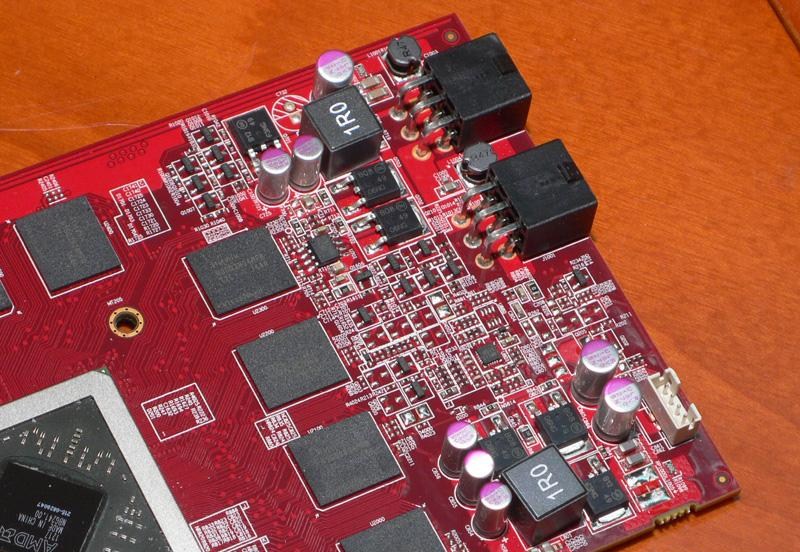

◆ 兩個6pins輸電插頭

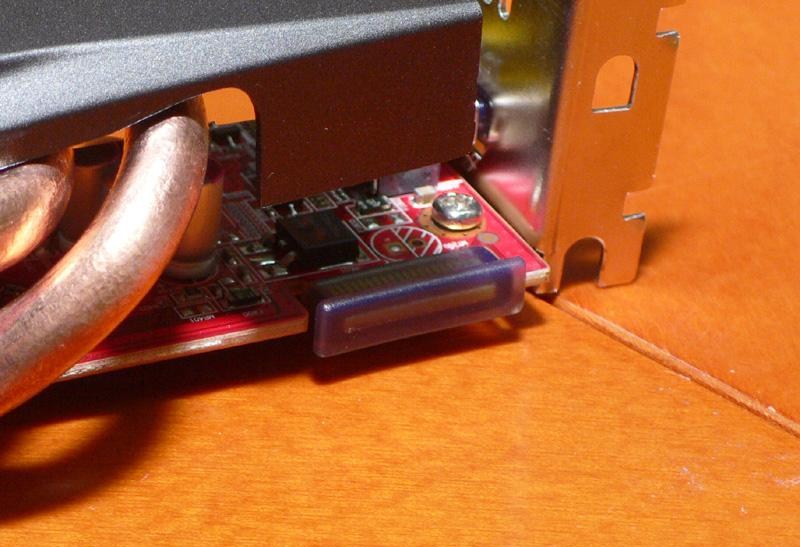

◆ 有一段式CrossFire金手指

Rogar · 發表於 2012-11-13 18:33:16

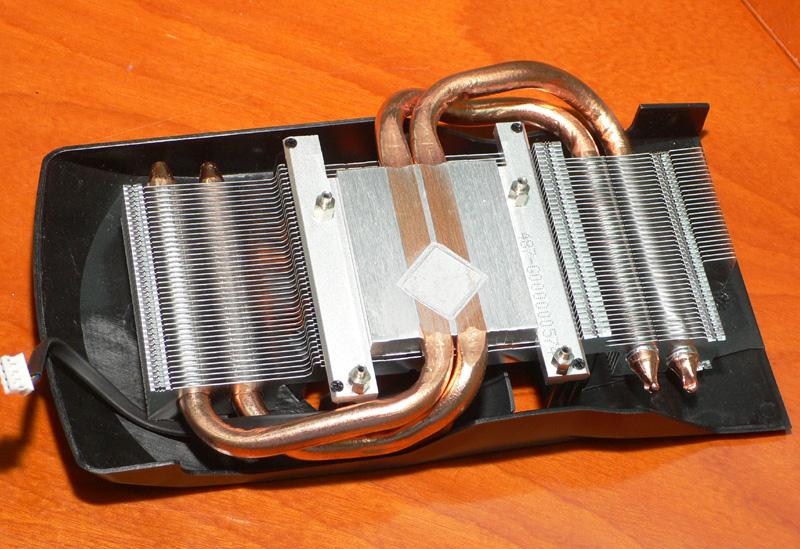

◆ 散熱器內藏兩支粗熱導管

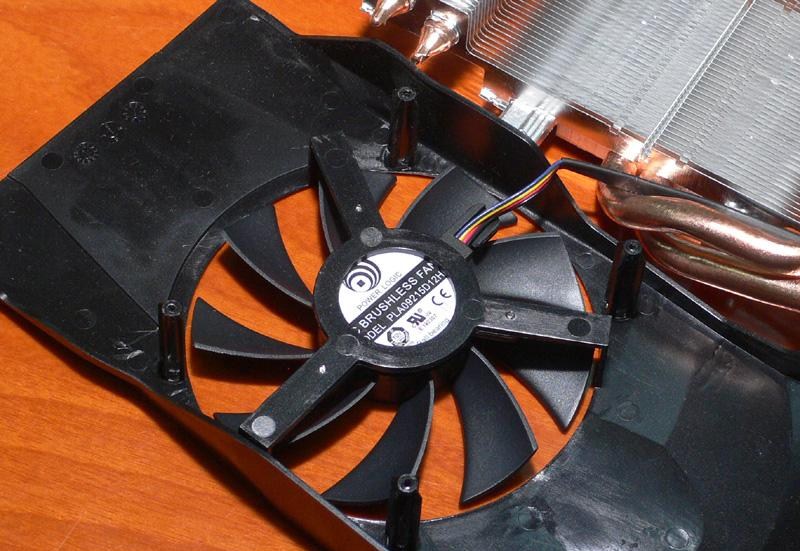

◆ 風扇是9cm品種

Rogar · 發表於 2012-11-13 18:33:57

用料上乘

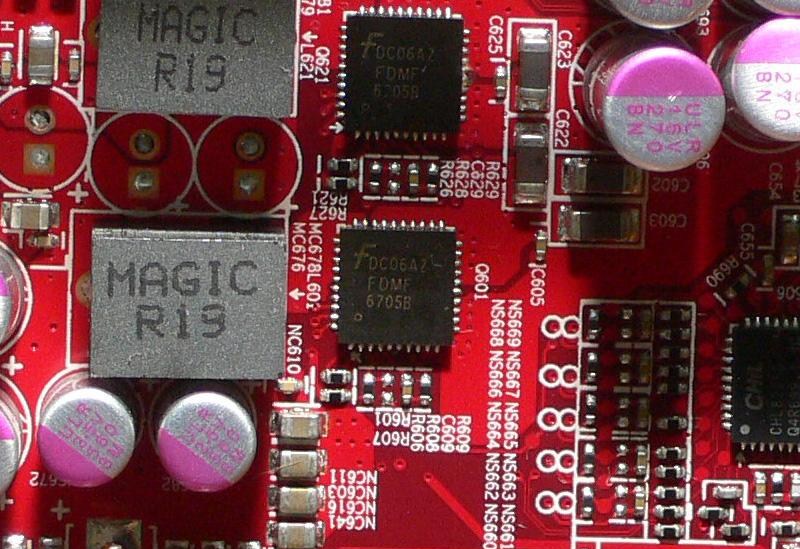

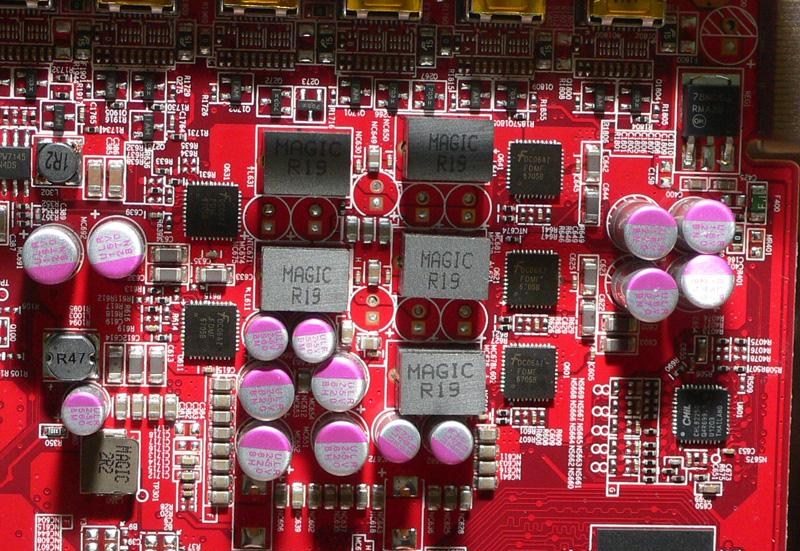

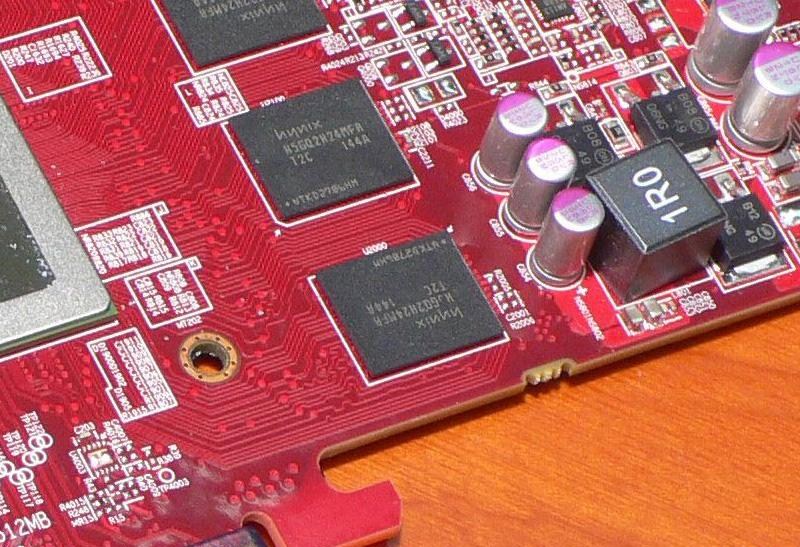

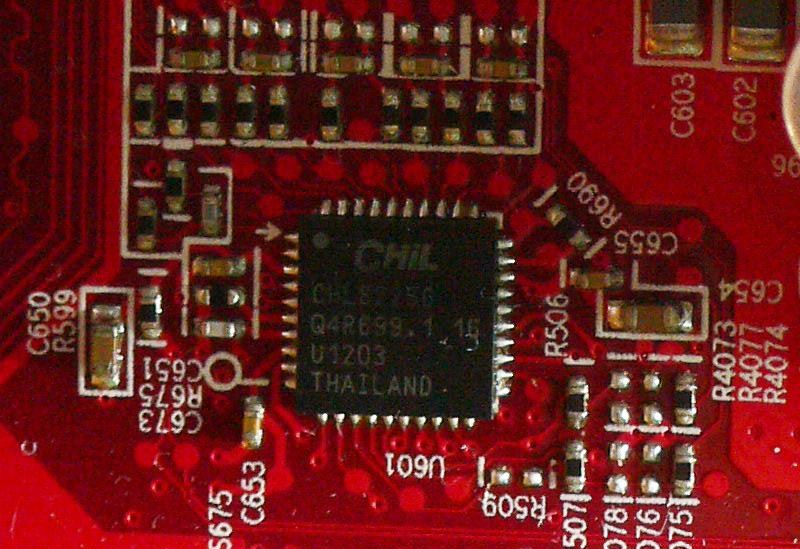

移除散熱方案後，就可以見到電路板上的零件：在中央的當然是Radeon HD 7870 GPU。核心的工作頻率是1,000MHz，而記憶體控制器頻率就是4,800MHz，加上256bit編排，最高頻寬是153.6GB/s，十分之高。記憶體顆粒是hynix的出品，型號又是H5GQ2H24MFR-T2C，即是常用的2Gbit GDDR5顆粒，八粒合共2GB，各有256bit輸出。顆粒速度是5000MHz，符合GPU 4,800MHz的要求。GPU主電源的控制器是CHL8225G，五相的設計，每相配一枚DrMOS元件：FDMF6705B，最高輸出電流是40A，加上有過熱警告輸出端，以顯示卡來說已是高規格。另外再配密封式線圈及本港品牌的ULR有機電容器，總體品質不錯。官方定價是$3,290，比一般7870貴一大截，但要有6芒輸出在市場上很少，所以價格定高一點也是點所當然。

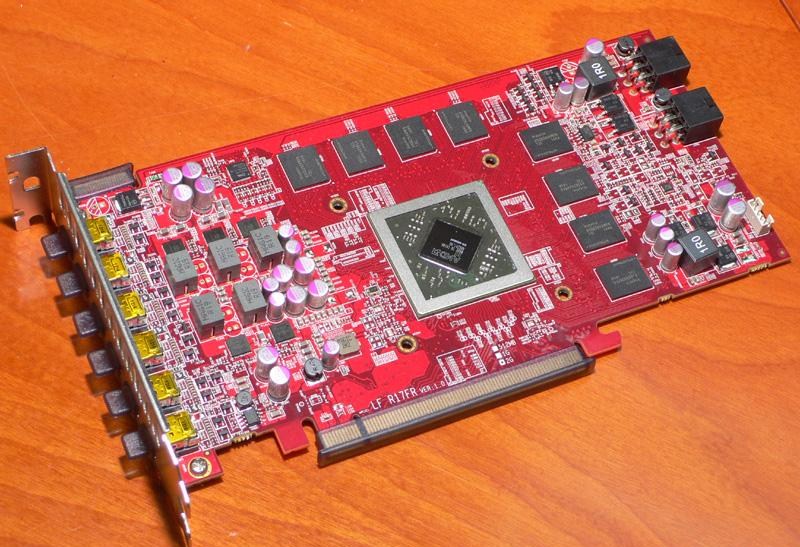

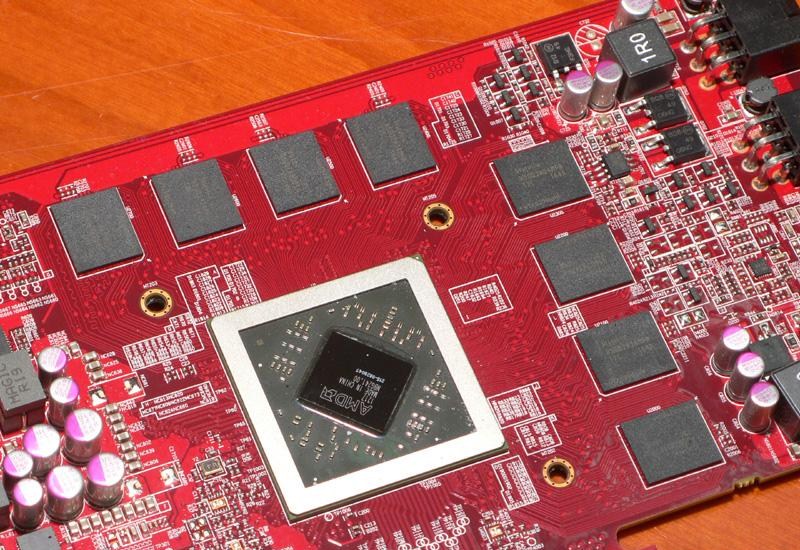

◆ 電路板零件一覽
