薄身高階Radeon顯示卡Colamax One Slot HD7850

Rogar · 發表於 2012-11-13 17:49:37

一機多顯示卡都已經發展了一段時間，而廠商都推出過多款具有多條顯示卡插槽的底板及支援多卡並行的顯示卡，但是市場上薄身，只佔用一條擴充槽的卡就不太多。以下介紹一款薄身的7850，適用於最高密度的多顯示卡平台上。

不阻礙使用其他擴充卡

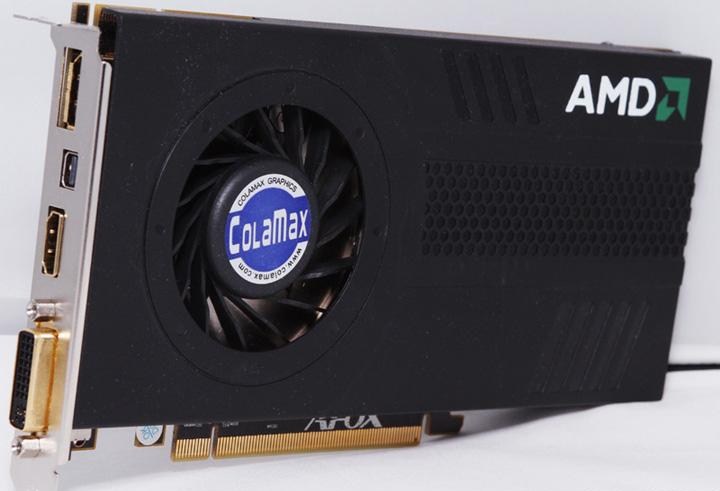

一般在設計顯示卡的時候，為了確保其運作時能夠穩定，都會趨向採用較大型的散熱器，因為大部分高效能顯示卡都要佔用兩條擴充槽的位置。但是，倘若用於部分擴充槽選擇較少的底板上，包括micro-ATX款式，使用兩張佔兩條槽的顯示卡後，就不得不放棄兩條擴充卡了，因而可能無法再用其他卡。這張Colamax的Radeon HD 7850只佔用一條擴充槽位置，是市場上少有的選擇。先看看此卡的外觀，輸出插頭有一個DVI、一個HDMI、一個DisplayPort和一個mini-DisplayPort，後方有一個6pins供電插頭，連同PCI Express匯流排，最高輸入電力是150W，不算太高。可惜7850只有一段式CrossFire金手指，支援2-Way CrossFireX，不支援3-Way，因此不適合應用於超高密度（五卡甚至六卡）的多顯示卡平台上。將散熱器拆下再反轉，就會發現是純銅底，內藏兩支熱導管，一邊有一個7cm風扇，型號是T127010BM，12V，0.25A，4W，最高轉速3,600RPM，屬於中上級數，但噪聲稍大，有31.1dBA，而且氣流量小，只有20.89CFM，所以機箱內最好有足夠的空氣流通。

Rogar · 發表於 2012-11-13 17:51:05

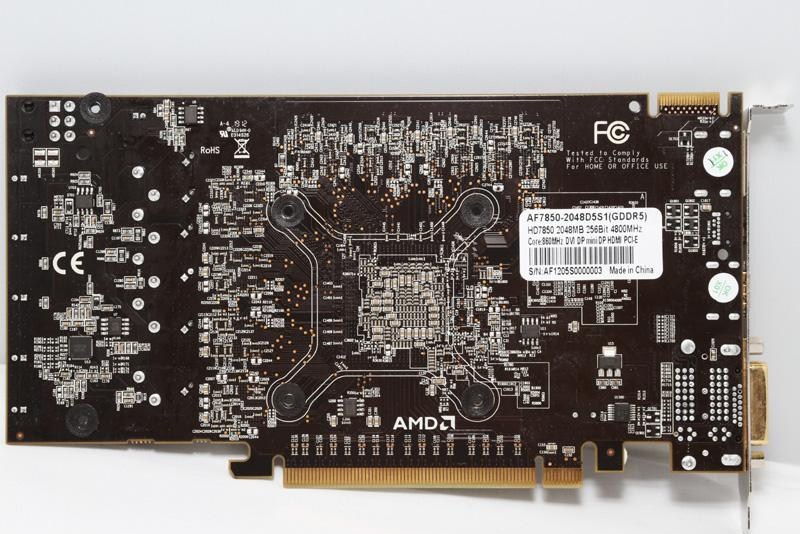

◆ 背面觀

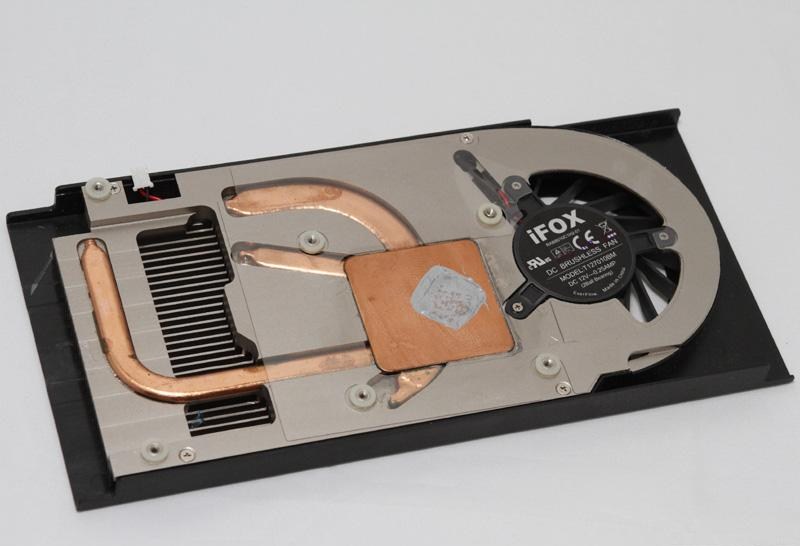

◆ 散熱方案底面觀

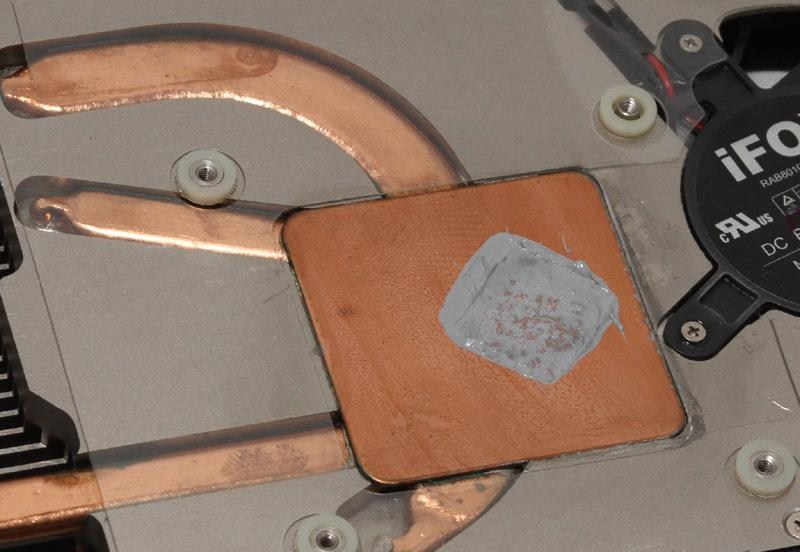

◆ 銅底設計，內藏熱導管

Rogar · 發表於 2012-11-13 17:52:03

只支援2-Way CrossFireX

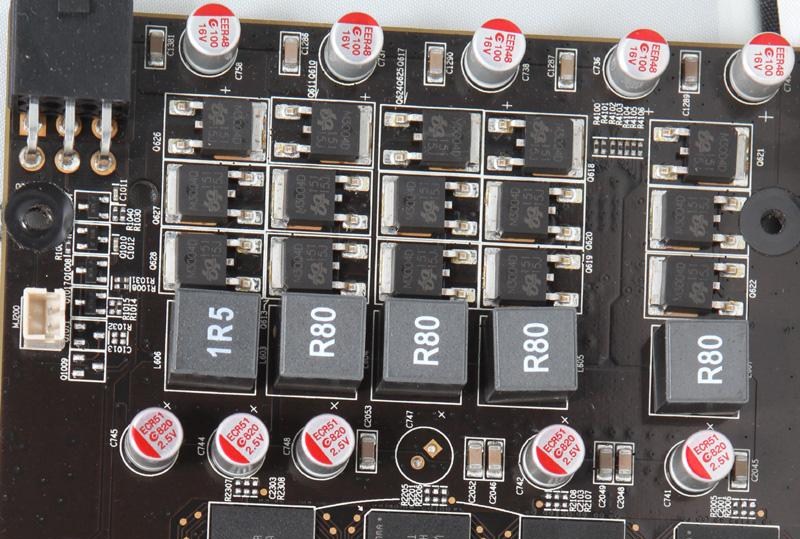

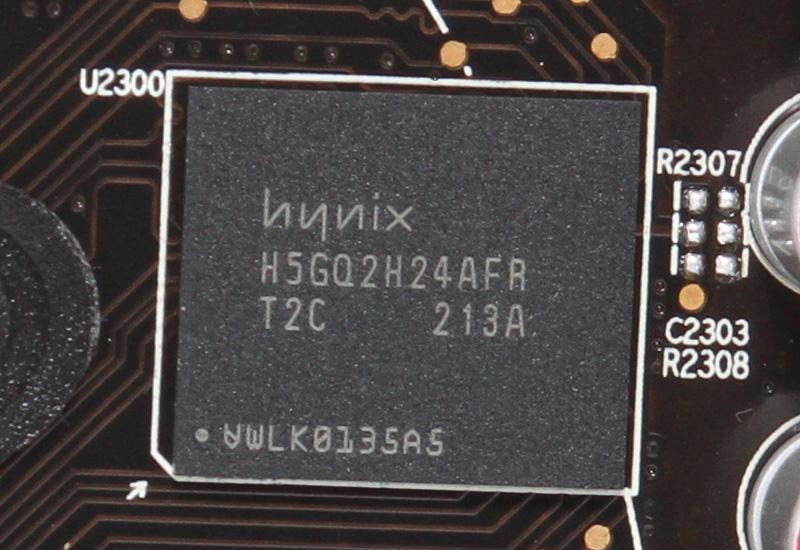

採用的Radeon HD 7850 Pitcairn PRO定位於高階市場，內部開動了1,024個串流處理器，全部按照AMD宮方的設定，以860MHz運作，配用8枚暫存記憶體，剛好填滿GPU 256bit的記憶體控制器匯流排。所用的暫存記憶體顆粒又是來自大廠hynix的出品，型號又是H5GQ2H24AFR-T2C，在今天的Radeon卡十分常見，每枚容量為2Gb，8枚合共2GB。顆粒本身最高工作頻率是5,000MHz，而記憶體控制器只行4,800MHz，未有用盡。供電部分位於卡尾處，主控PWM是uP6206，四相的設計，內置3個Gate Driver，所以另加一枚uP1955P Gate Driver才能組合成完整的四相。每相輸出加上三枚M3004D（8.5mΩ，55A），如能改用大廠更低內阻品種者就更好。電容便用台製固態款式，未有用日本牌子的，相信亦是為了控制成本。售價是$1,780，比初推出時減了幾百，但仍然比其他HD 7850高，無他，物以罕為貴，仍有市場空間的。

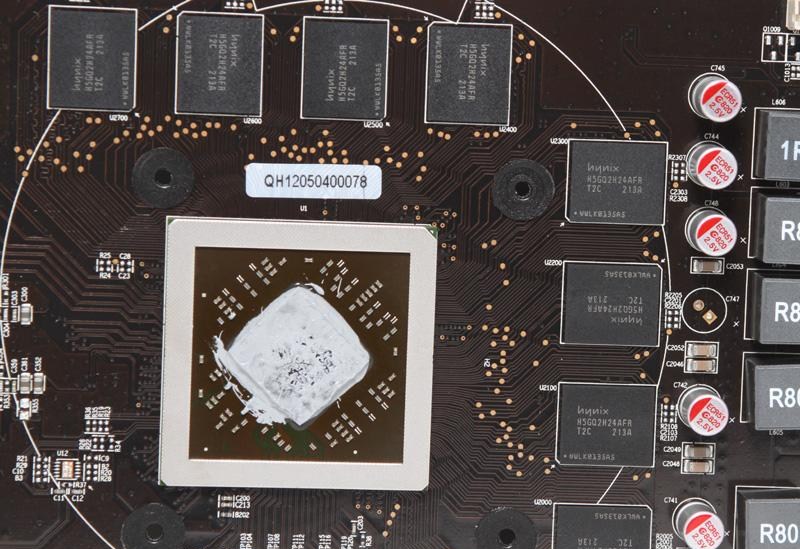

◆ 一枚GPU配8枚GDDR5
