2/3/4-Way SLI及CrossFireX頂級Z77板GIGABYTE GA-Z77X-UP7

Rogar · 發表於 2012-11-2 17:20:42

Rogar · 發表於 2012-11-2 17:21:59

真正有實力的廠商才有能力推出超高價的產品。尤其是底板，必須要有強大的開發團隊，才可以推出比一般產品貴數倍的頂尖產品。貴為其中一家一線底板品牌，GIGABYTE剛剛推出一款叫價達到$3,499的Panther Point底板，型號是GA-Z77X-UP7，現在立即為大家介紹一下。

◆ GIGABYTE GA-Z77X-UP7彩盒

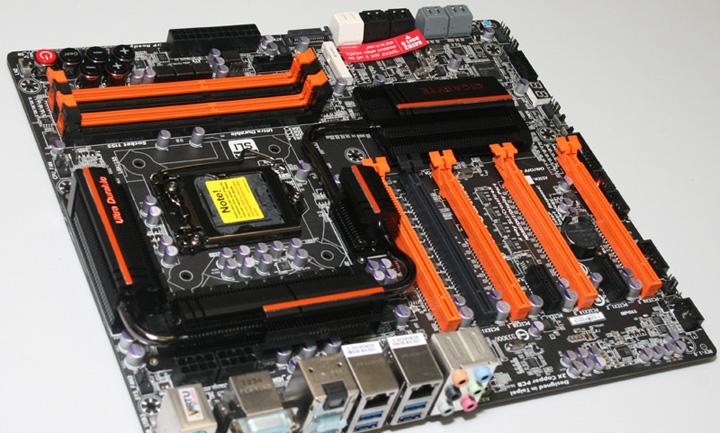

◆ GA-Z77X-UP7側面觀

Rogar · 發表於 2012-11-2 17:22:52

支援2/3/4-Way SLI及CrossFireX
GA-Z77X-UP7之所以要賣差不多$3,500，其中一個原因是它最多可以同時支援4支PCI Express x16長槽，配置成x16/x16或16/x8/x8或x8/x8/x8/x8。這項能力來自PEX8747，它是一枚新款的48-Lane PCIe 3.0 Switch。Upstream以16bit連接至8枚Switch再連接到CPU，Downstream的32 Lane就可以自動切換，分別連接到四支橙色槽。不管是行2/3/4-Way SLI或CrossFireX，都能得心應手。詳細的安排是這樣的：如果只用一張顯示卡，便需要插上黑色的PCIEX16_2中，全取CPU的16bit連接。但當任何一支橙色槽插上了卡，黑色槽左邊的8枚PCIe 3.0 Switch就會把來自CPU的PCIe匯流排連接到PEX8747，不再連接到黑色槽上，換言之，黑色槽就會失效；PEX8747獲得連接後，就會按既定的設計，將匯流排連接分配到各支橙色槽上。行2-Way時，需要將兩張顯示卡插上PCIEX16_1及PCIEX16_3，配置為x16/x16；行3-Way時，將三張顯示卡分別插在PCIEX16_1，PCIEX16_3及PCIEX8_1或PCIEX8_2，配置為x16/x8/x8；行4-Way時，那就將四張卡插滿在四支橙色槽上，全部行8bit（詳細請參看說明書）。隨套裝附送多款SLI及CF Bridge配件，不需另尋，十分齊全。記憶體插槽維持四支，支援DDR3-1066至1600，加上BIOS支援XMP，十分完善。DIMM插槽右下方有幾個掣，包括開關掣、LN2掣（將CPU倍頻調低至x16）、Clear CMOS、一對“+”及“-”倍頻增減掣、一對“+”及“-”頻率增減掣和一個GEAR掣（CPU基頻改為0.1MHz步進）。按掣下方再有一組電力檢測點，包括PCH I/O、DIMM、DDR VTT、CPU PLL、顯示核心、記憶體控制器、CPU VTT和CPU核心，十分精細，這都是專為超頻用家而設。

Rogar · 發表於 2012-11-2 17:24:10

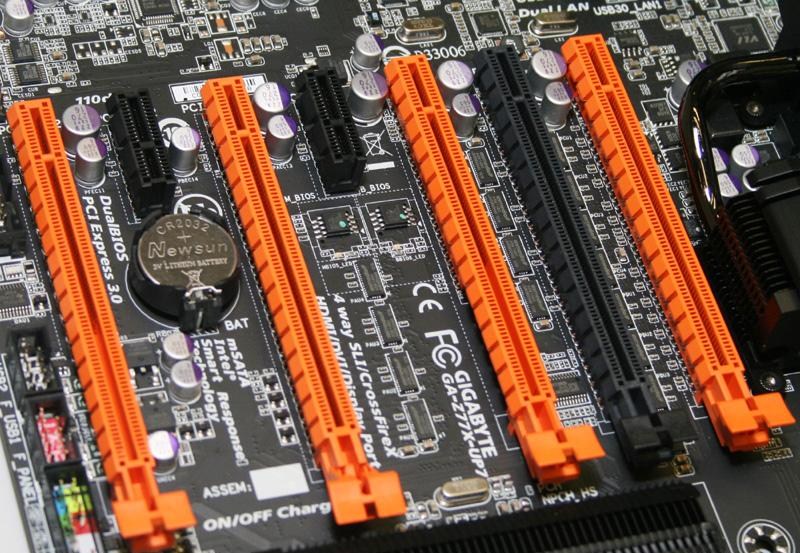

◆ 五支PCIe x16長槽，四支橙色的專用來行Multi-GPU

◆ 五支PCIe x16長槽的連接示意圖

Rogar · 發表於 2012-11-2 17:25:56

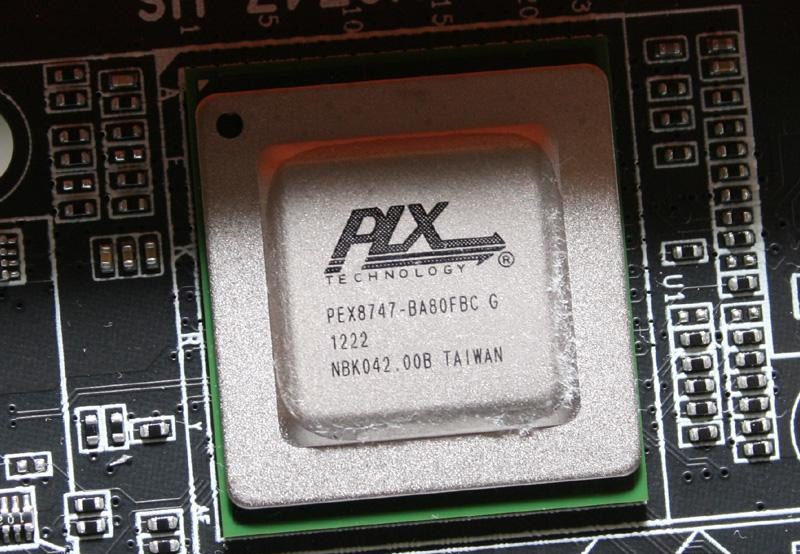

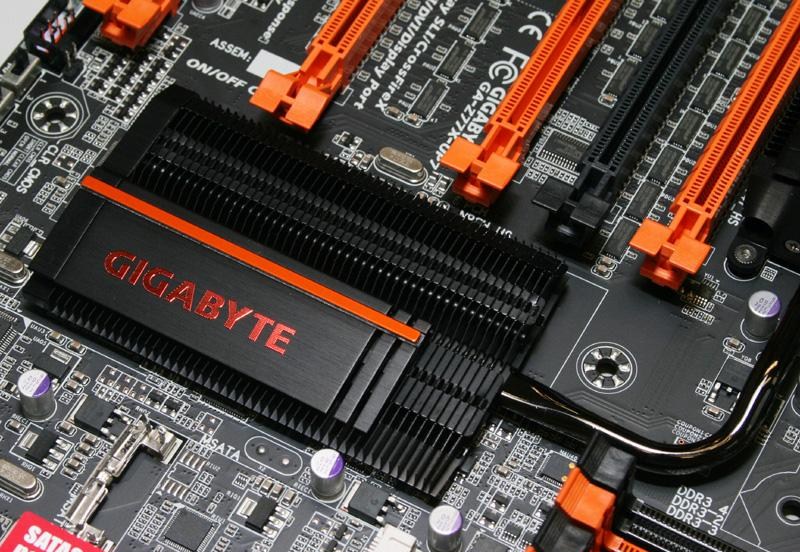

◆ 採用一枚PEX8747

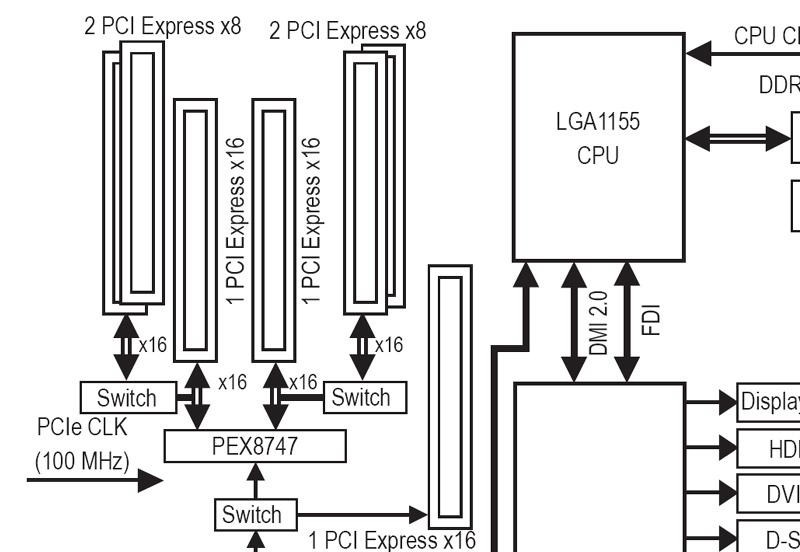

◆ PEX8747的連線配搭示意圖

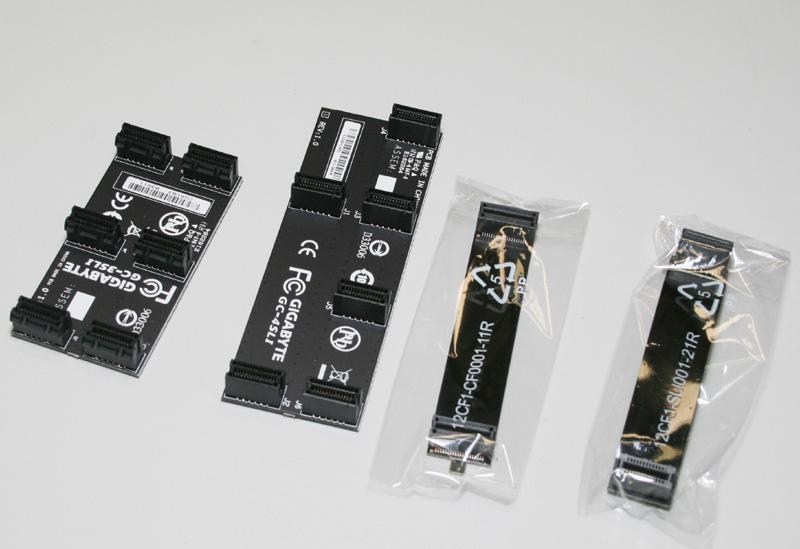

◆ 跟多款SLI及CF Bridge配件

Rogar · 發表於 2012-11-2 17:27:06

◆ DIMM槽下有實時超頻掣及電壓檢測點

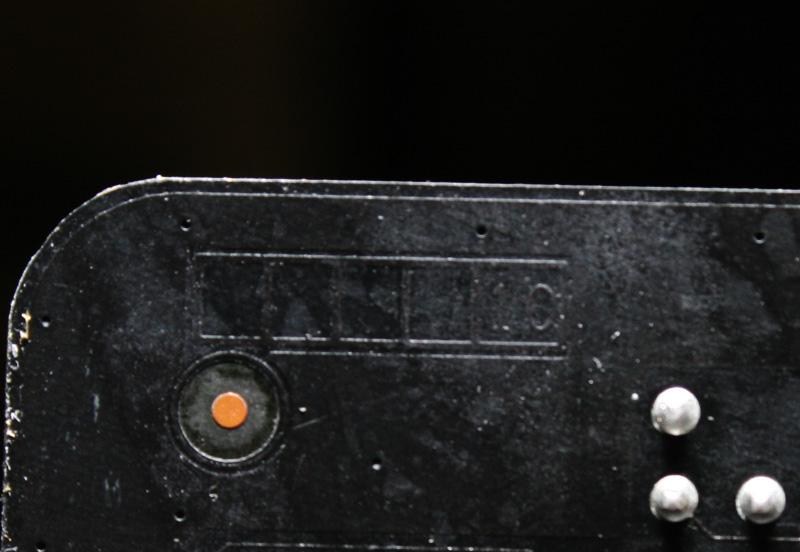

◆ 高成本10層Layer設計

Rogar · 發表於 2012-11-2 17:27:32

壯觀的36管道主電源
GA-Z77X-UP7第二個值錢的地方是供電系統。圍住CPU插座的是一個大型的散熱方案。這個方案包含四個散熱器，再由兩支熱導管貫串。兩支熱導管集合在PEX8747的散熱器中，一支貫串兩個電源輸出端的散散器；另一支就延伸至PCH散熱器。在其中一個電源散熱器的一邊，找到主控PWM的3563A。它本身是八相的設計，但只配5枚3598 Dual/Doubler MOSFET Driver，不是8枚，因此看來並不是單純八相的設計。我們在正面找到19枚3550M DrMOS元件，連同底面17枚3550M DrMOS元件，一共有36枚，另外有36枚小型密封式線圈。真正分配是這樣的：整個電源分為兩段，一段對Vcc核心供電，由4枚3598產生八相，每相再分開四條管道輸出，一共耗用32枚3550M及線圈；另一段對VAXG顯示核心供電，由一枚3598產生兩相，每相再分開兩條管道輸出，耗用餘下4枚3550M及線圈。由此可見，這其實是8+2相的設計。每枚3550M最高輸出電流達到60A，即整個電源最高可以輸出2160A，十分誇張。輸出電容雖然採用了日本品牌三洋的OSCON SEPC，品質已經不錯，但如能使用鉭固態電容就更能配合其價格定位。

Rogar · 發表於 2012-11-2 17:28:09

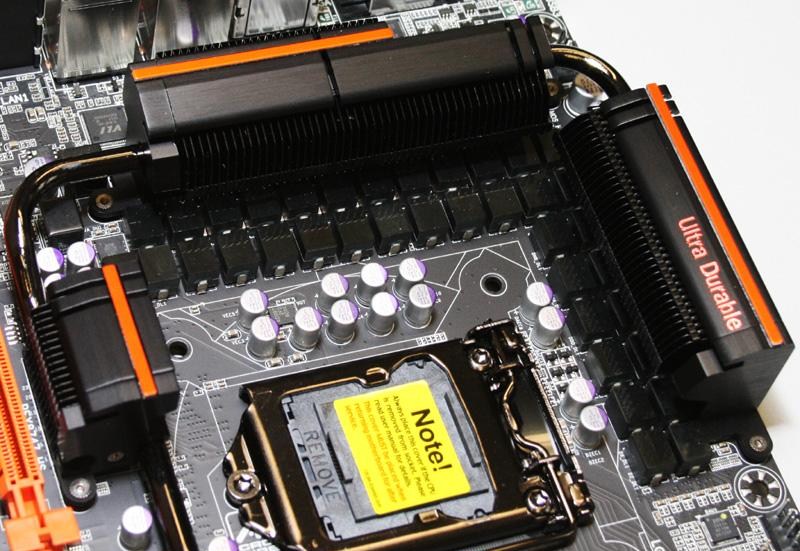

◆ 電源輸出端有散熱方案

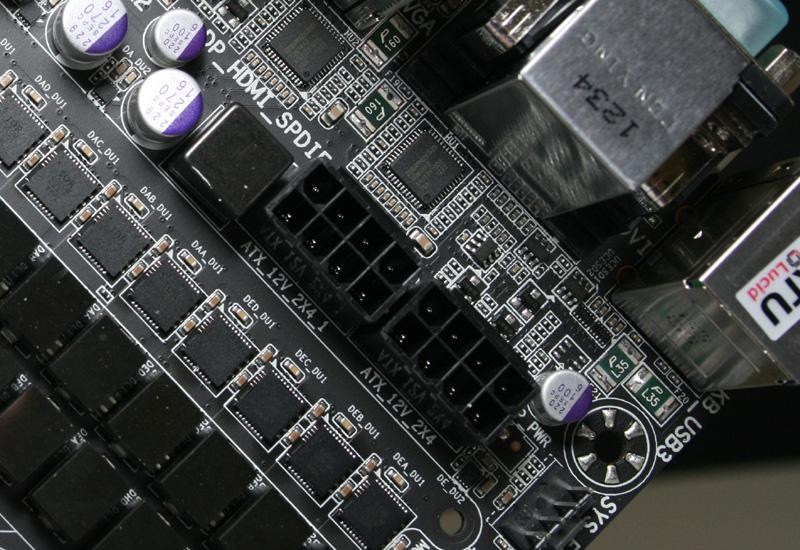

◆ 兩個8pins電力輸入插頭

Rogar · 發表於 2012-11-2 17:29:14

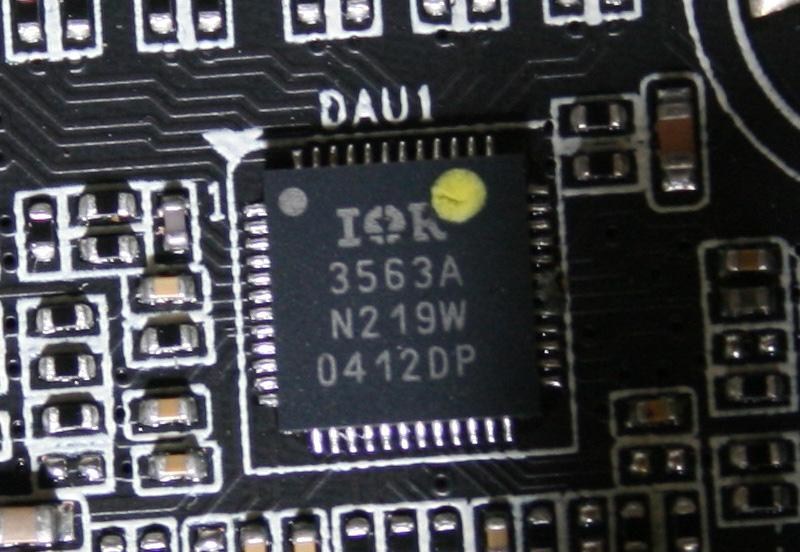

◆ 主控PWM是3563A

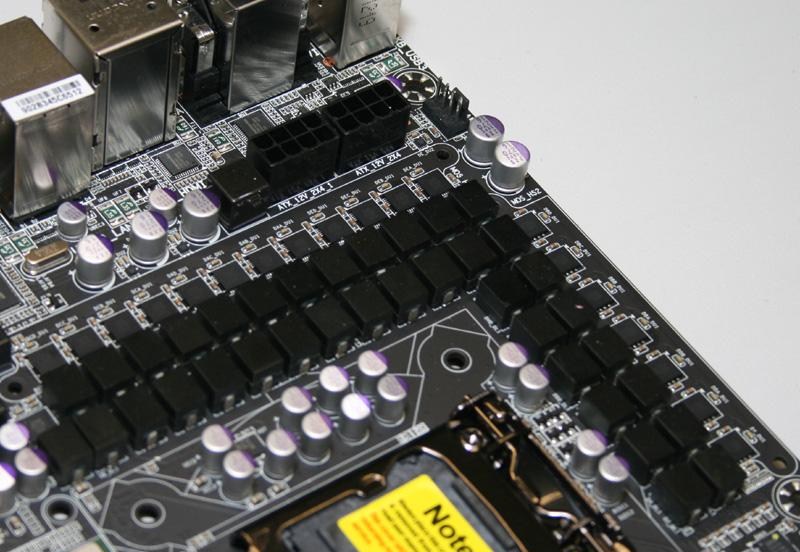

◆ 36條輸出管道，十分壯觀

Rogar · 發表於 2012-11-2 17:30:41

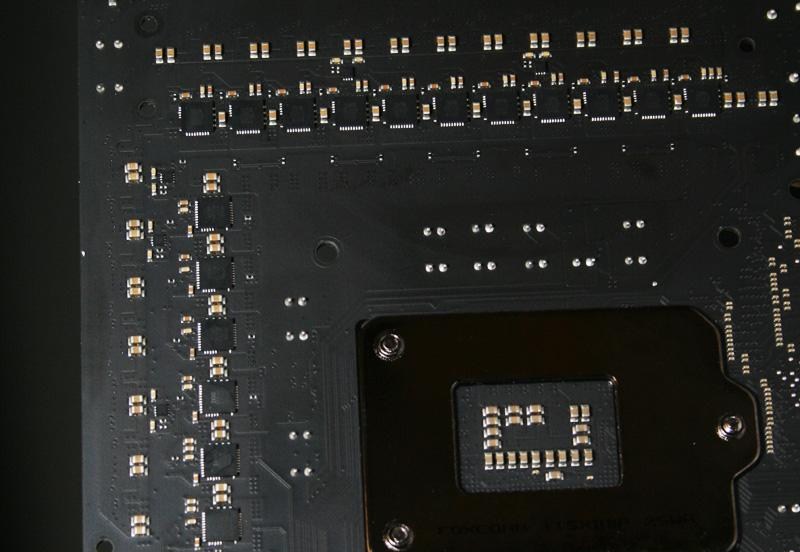

◆ 背面有17枚3550M和5枚3598

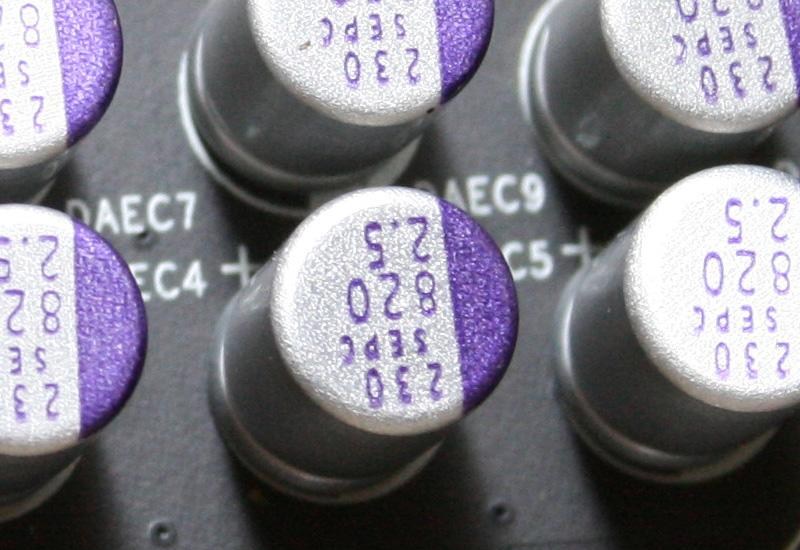

◆ 輸出電容採用OSCON SEPC

Rogar · 發表於 2012-11-2 17:31:27

6SATA6 + 6USB3 + mSATA

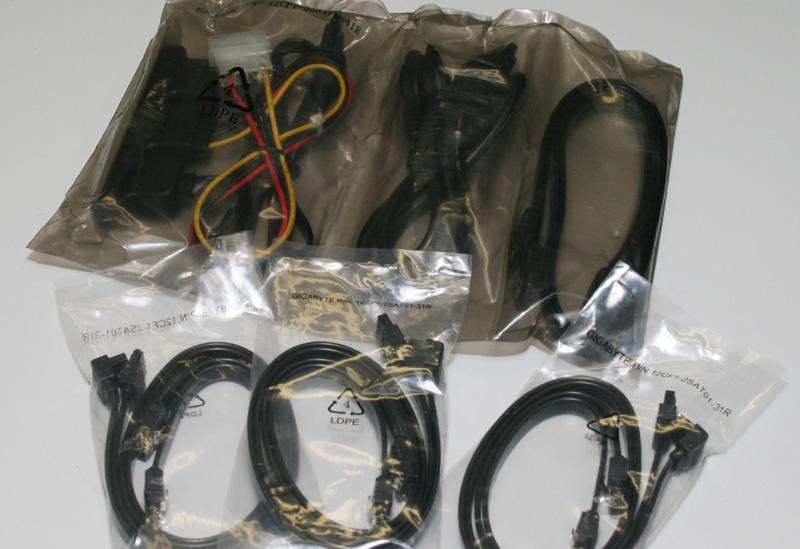

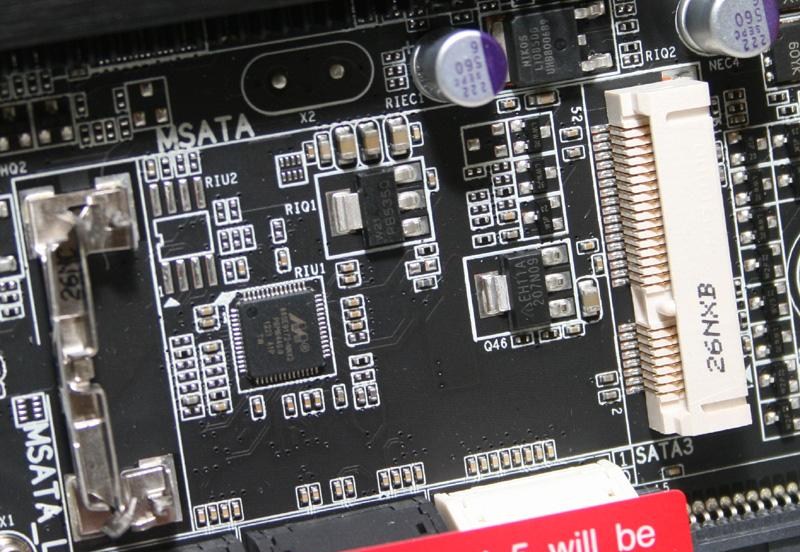

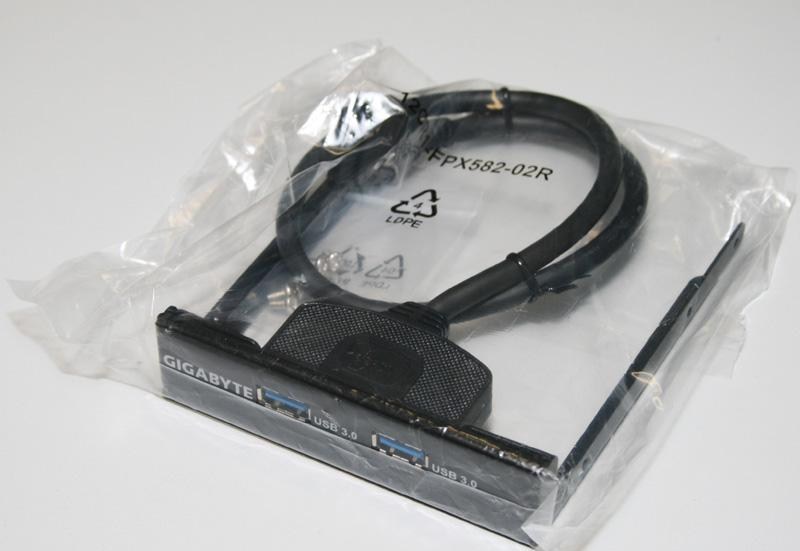

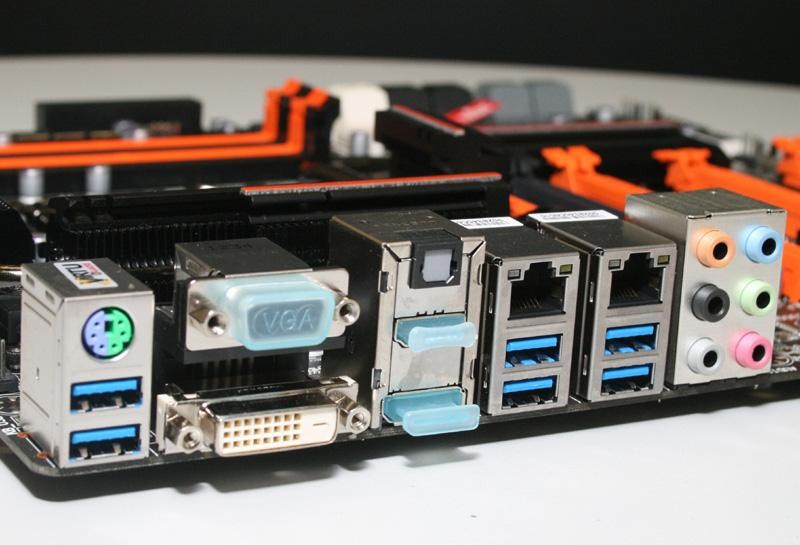

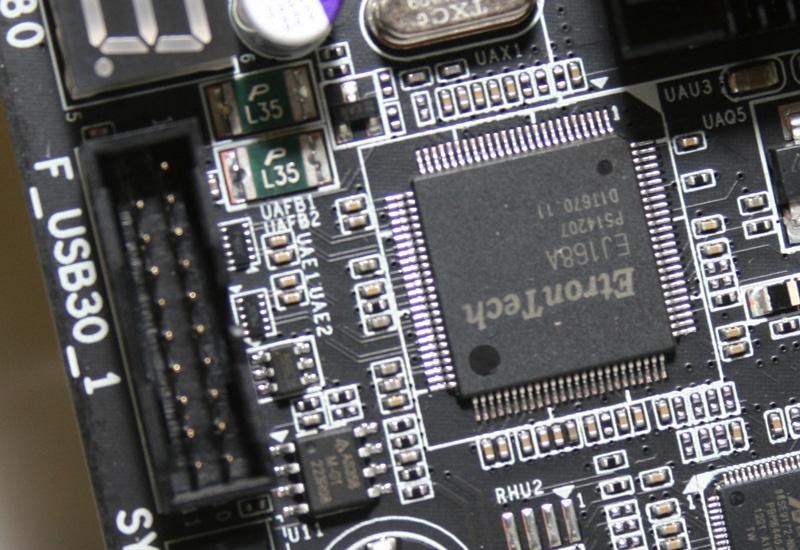

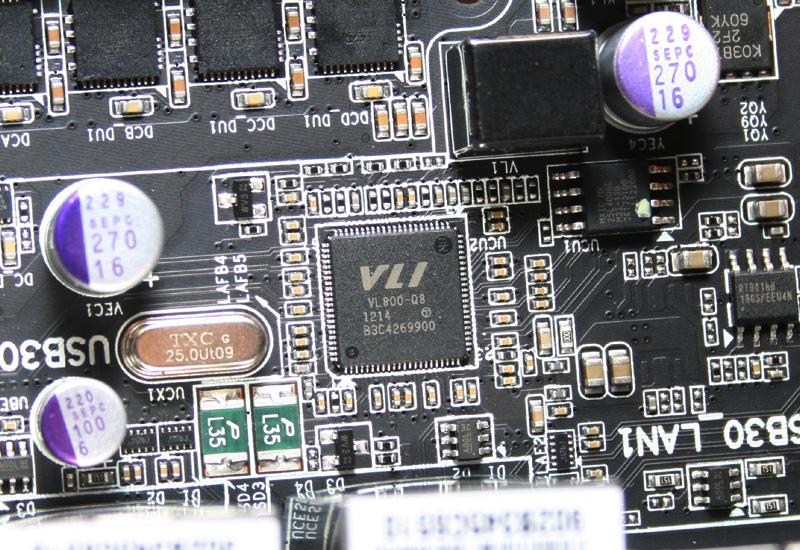

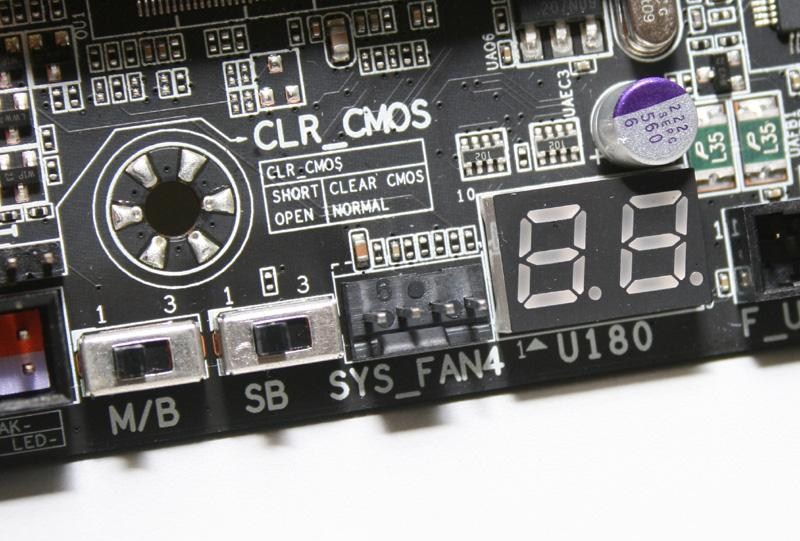

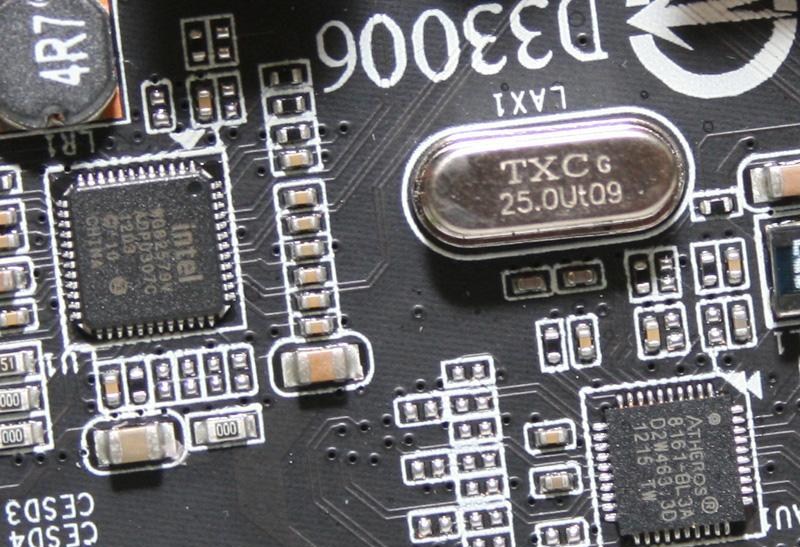

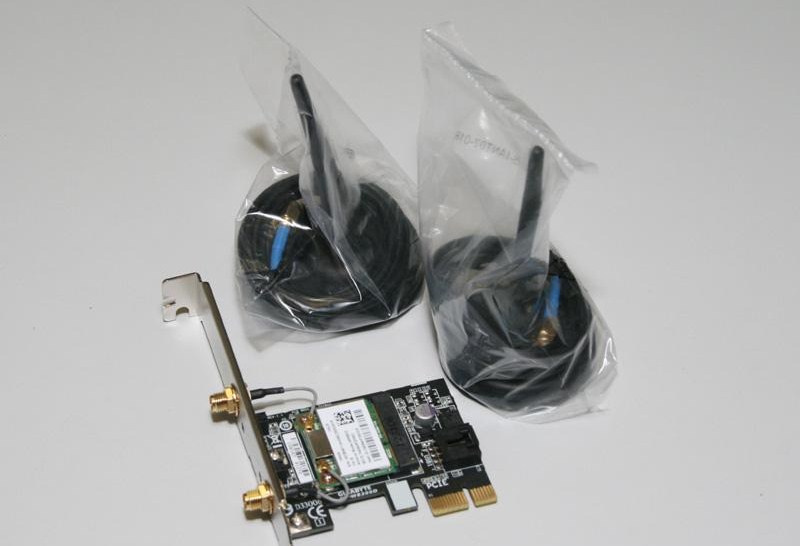

周邊設備方面，有別為$1,000以下的平價品，GA-Z77X-UP7在這方面設計得十分周密。全板一共有10個內置式SATA插頭，全部向前，當中兩個白色（6Gb/s）和四個黑色（3Gb/s）連接到Z77 PCH，餘下四個灰色（6Gb/s）的便是連接到兩枚Marvell 88SE9172。在白色插頭的右邊還有一個SATA供電插頭（ATX4P），方便裸跑的用家連接硬碟時更容易取電。在SATA插頭的後面，找到一個安裝mini PCIe Card的位置。原來這個不是用來安裝WLAN無線卡（不支援mini PCIe Card），而是安裝mSATA的SSD子卡。這個mSATA插槽與其中一個黑色SATA插頭共用一條管道，這個設計是為了讓mSATA子卡可直接連接到PCH，方便設定為開機之用。然後由底板左下角一直向上掃，先後找到一枚EJ168及其提供的USB 3.0插針，可以連接兩個USB 3.0 Device；Debug LED、SB掣（選擇Single還是Dual BIOS）、M/B掣）選擇使用Main BIOS還是Backup BIOS）；兩個USB 2.0插針可以連接4個Device，其中一個紅色的插針支援充電功能；在底板的上方可以找到兩枚Gigabit LAN晶片，一枚是Intel的82579V，另一枚是Atheros的8161，不是同一牌子；一枚ALC898，沒有使用特別的，繼續支援7.1聲道高清音效；還有一枚VIA的VL800，4個後置USB 3.0插頭就是由它提供。後置輸出插頭方面，特別有兩個RJ-454 LAN插頭，四款顯示輸出插頭（RGB、DVI、HDMI和DisplayPort），光纖輸出及6個USB 3.0，不過就沒有eSATA，需要自己用轉插。隨套裝附送大量配件，除了先前提過的Bridge之外，還附送GIGABYTE的GC-WB300D 802.11b/g/n連BT 4.0無線套裝、兩支小型外置天線、多條內置及外置SATA線及前置式USB 3.0插頭模組等。總括來說，$3,500價錢、品質和設計都是專為硬件及超頻狂熱者而設，屬於「一步到位」的頂級選擇。
