大品牌穩陣型A85X新板GIGABYTE GA-F2A85X-UP4

Rogar · 發表於 2012-11-2 16:02:55

Rogar · 發表於 2012-11-2 16:03:50

一浪接一浪，各個廠商都推出FM2底板，這次輪到了另一個大廠牌GIGABYTE的出品。產品型號是GA-F2A85X-UP4，售價是$1,180，以AMD來說，若價格超過$1,000，多需要有些賣點才能獲得接受。好，立即看看GA-F2A85X-UP4有甚麼特別。

◆ GIGABYTE GA-F2A85X-UP4彩盒

Rogar · 發表於 2012-11-2 16:05:00

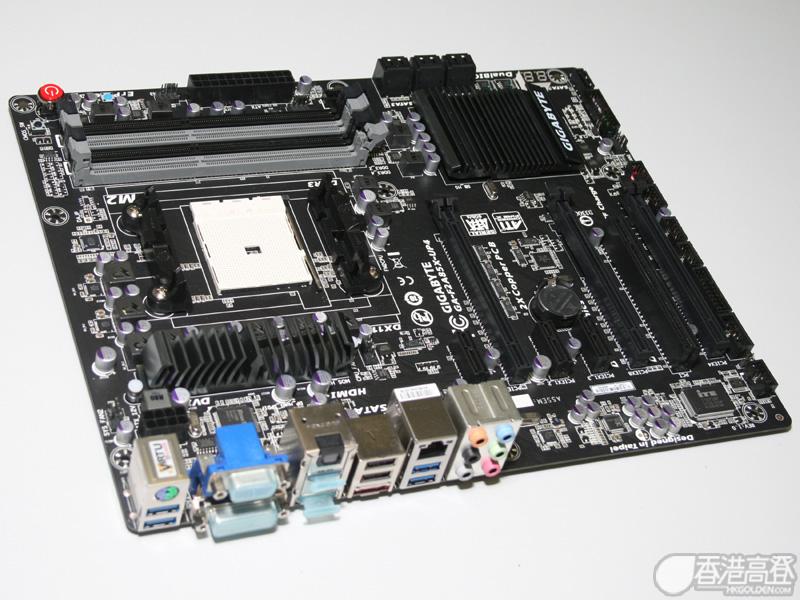

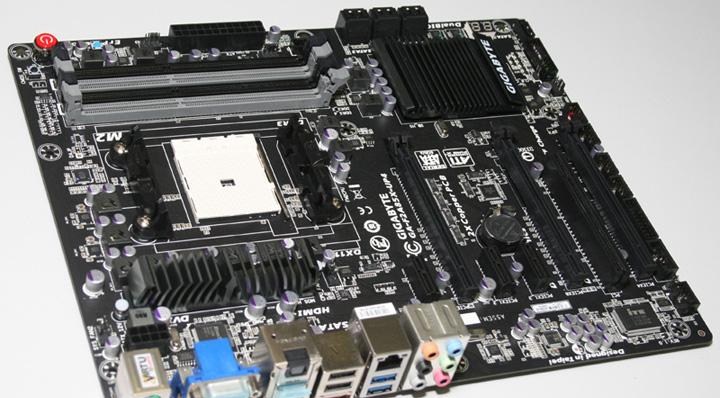

◆ GA-F2A85X-UP4側面觀

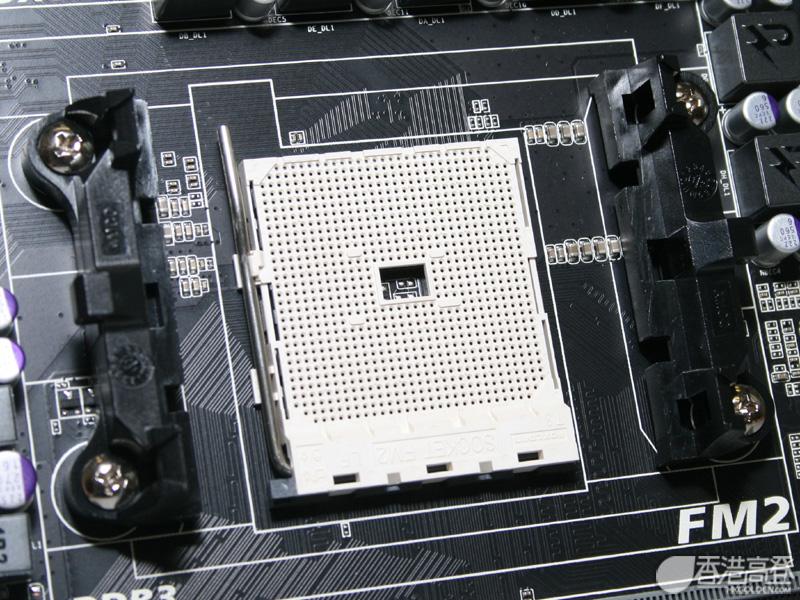

◆ FM2插座

Rogar · 發表於 2012-11-2 16:05:33

精良的電源設計

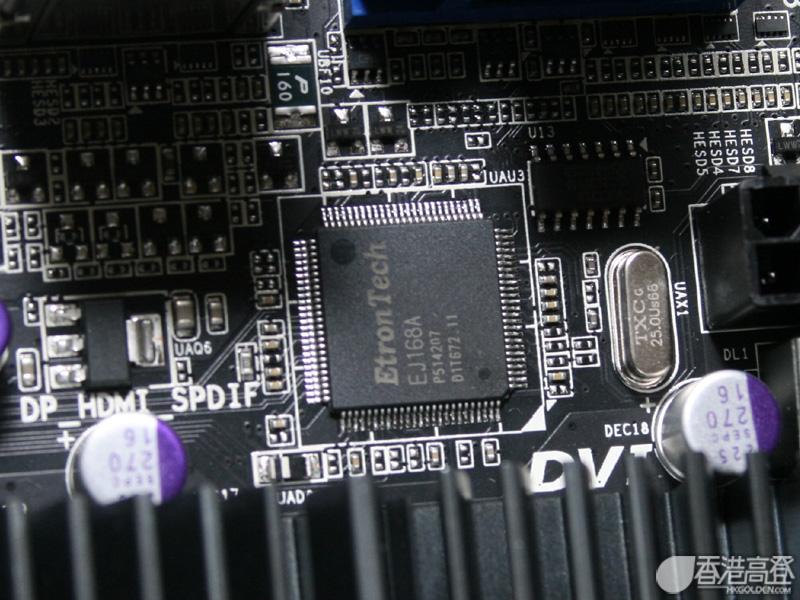

既然是FM2底板，當然採用FM2插座，支援最新Trinity CPU，包括100W的品種，如A10-5800K及Athlon X4 750K等。電源方面，所用的PWM元件是新晉的3567A，為6+2相的設計，每相再動用一枚3550M類似DrMOS的元件。它的最高輸出電流達到60A，十分之高。主6相的DrMOS元件上已加裝了散熱器，而副2相就沒有。每條輸出管道都有一枚質感精細的密封式線圈，輸出濾波電容就採用了日本品牌三洋的OSCON SEPC，品質有保證。筆者以為，這個電源是GA-F2A85X-UP4其中一較為特別和值錢的地方，而另一個值錢的地方是其PCIe匯流排連接設計。FM2 APU的PCI Express控制器內一共有20Lane，根據GIGABYTE提供的結構圖，我們發現最右的PCIe長槽可佔用CPU全部16bit匯流排，但同時亦會透過4枚PI3PCIE2415 PCIe 2.0 Switch分派8bit給中間的一條PCIe長槽。餘下的4Lane分別派給Gigabit LAN晶片(RTL8111F)，USB 3.0晶片（EJ168，提供兩個後置USB 3.0插頭）和靠右的兩支PCIe x1短槽。至於最左的一支長槽，以4bit連接到A85X主晶片，並與最左一支PCIe x1短槽分享1bit（即該短槽插上卡時，最左一支PCIe x16只能獲得1bit）。三支PCI Express長槽都可以插顯示卡，而配合FM2 CPU，可以支援Dual Graphics功能。CPU插座下方有四支DIMM槽，全部只支援DDR3 PC3模組，官方支援頻率由1066至1866MHz，最高總容量可達64GB，十足充裕。而在DIMM槽的右下方，有電源開關、Reset掣和Clear CMOS掣，方便裸跑的用家。

Rogar · 發表於 2012-11-2 16:10:07

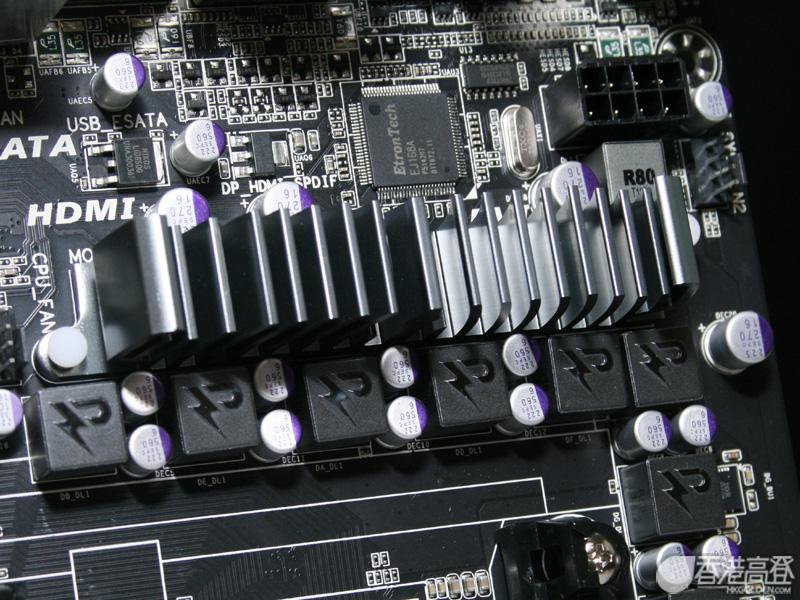

◆ 輸出端加有散熱器

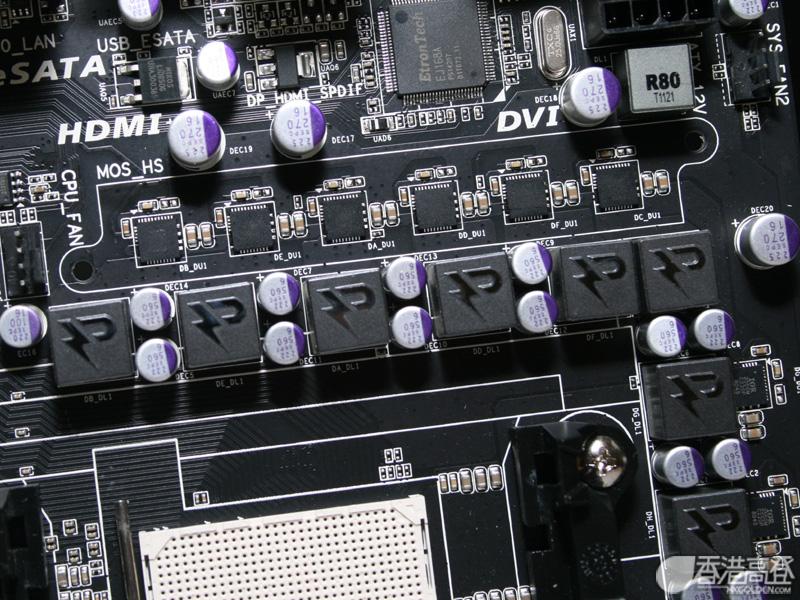

◆ 電源零件一覽

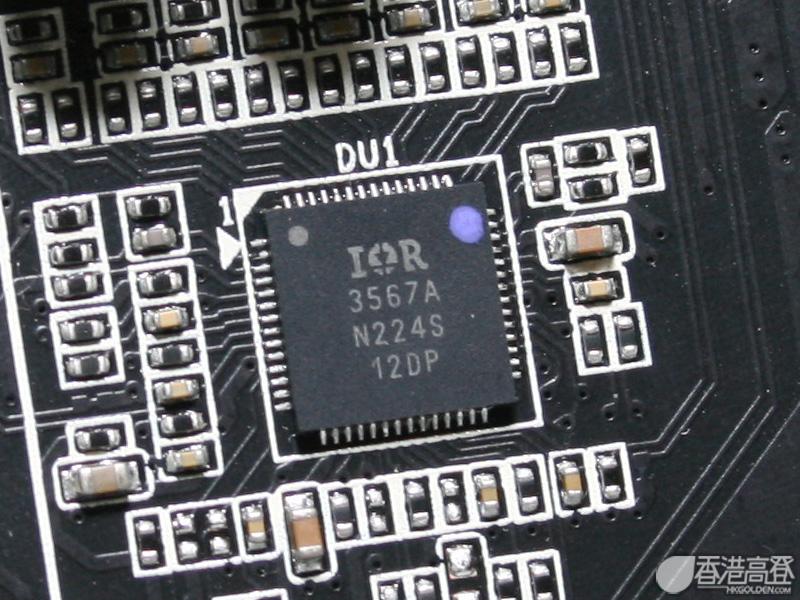

◆ 3567A PWM

Rogar · 發表於 2012-11-2 16:11:05

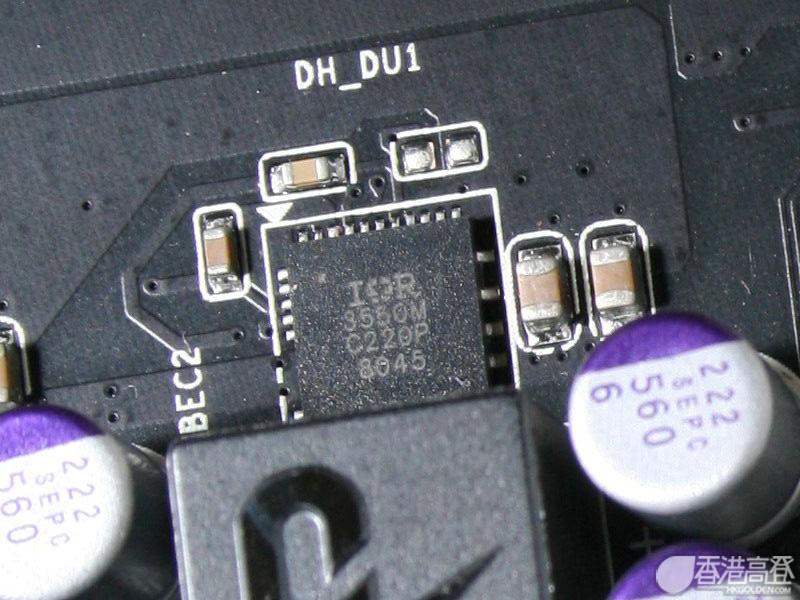

◆ 採用3550M DrMOS元件

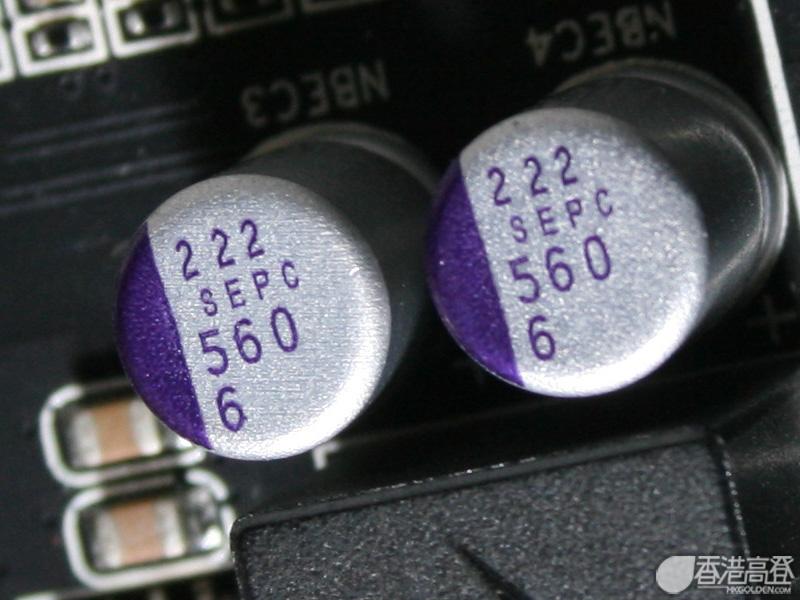

◆ 三洋OSCON的SEPC固態電容器

◆ 有三支PCIe x16 (x4/x8/x16)，3支PCIe x1和1支PCI

Rogar · 發表於 2012-11-2 16:12:27

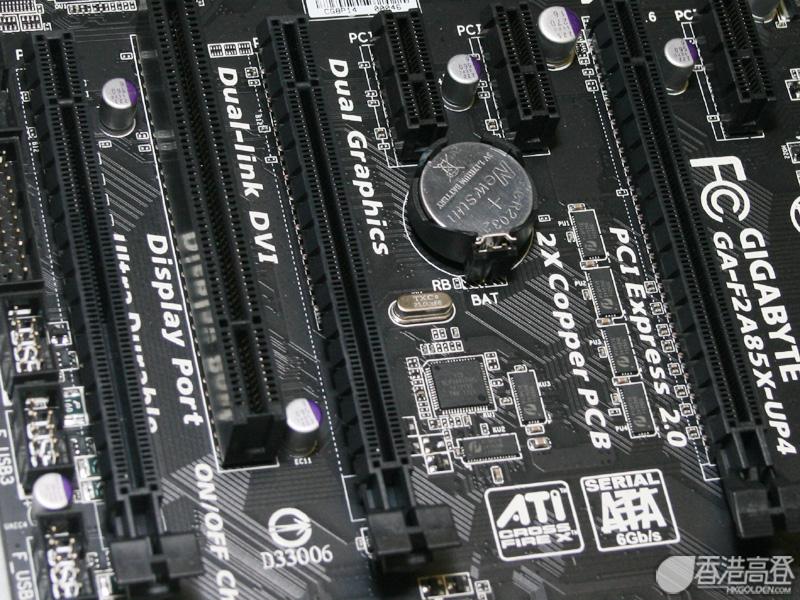

◆ 左邊四枚Switch是靠右兩支PCIe x16用，右邊兩枚Switch則是靠左的PCIex 16用

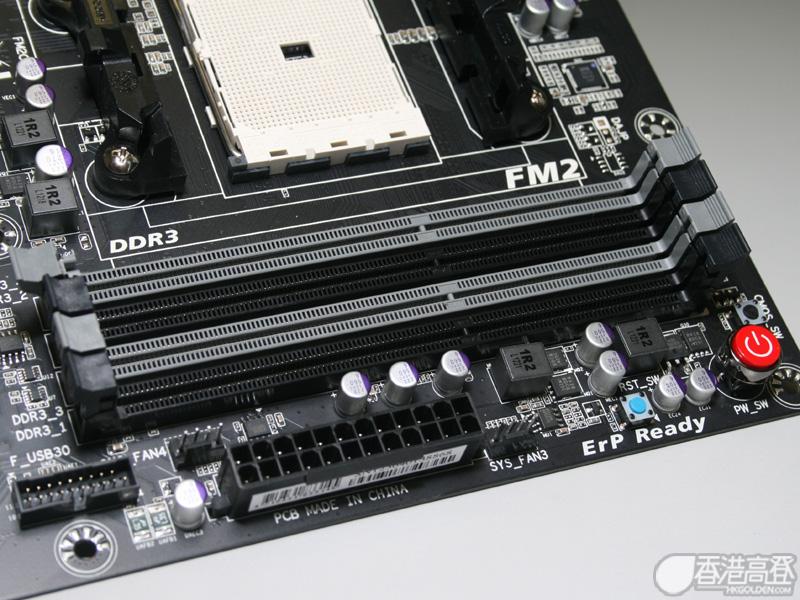

◆ 4支DIMM槽

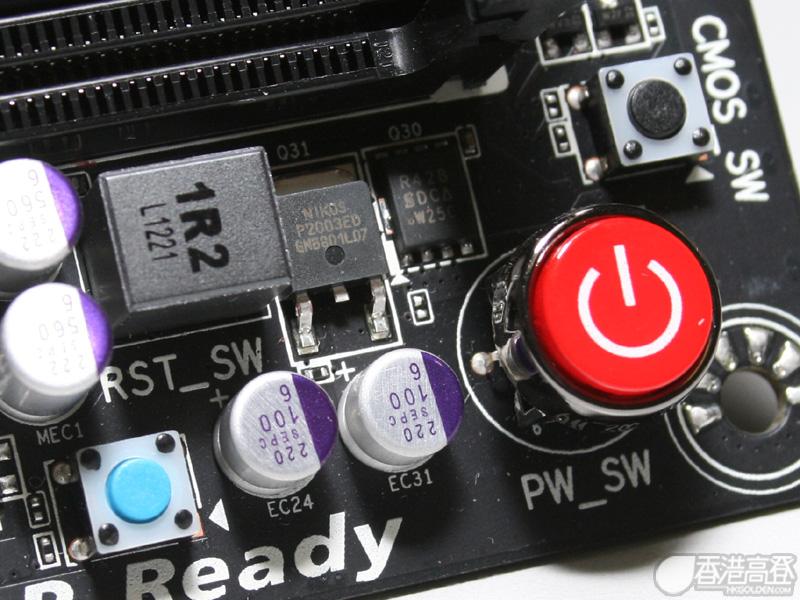

◆ DIMM槽下方有開關，Reset和CMOS掣

Rogar · 發表於 2012-11-2 16:13:06

7SATA6 + 6USB3 + eSATA

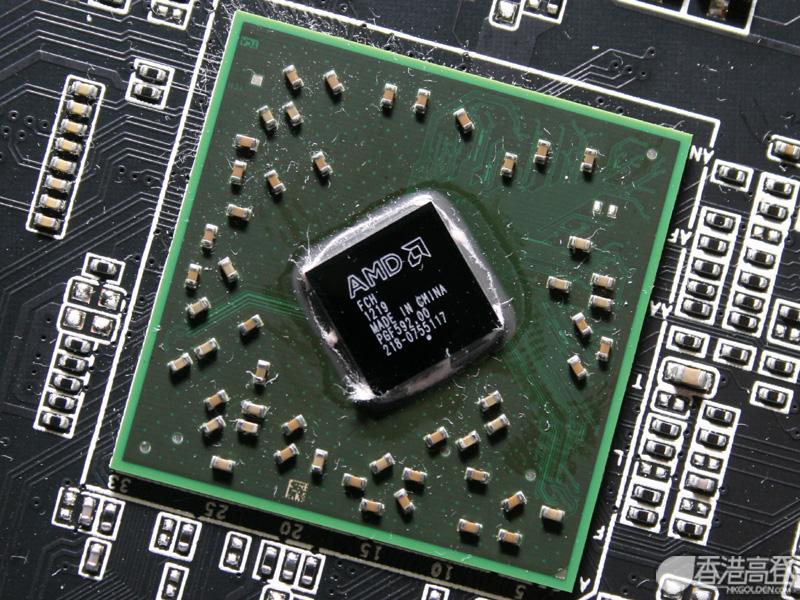

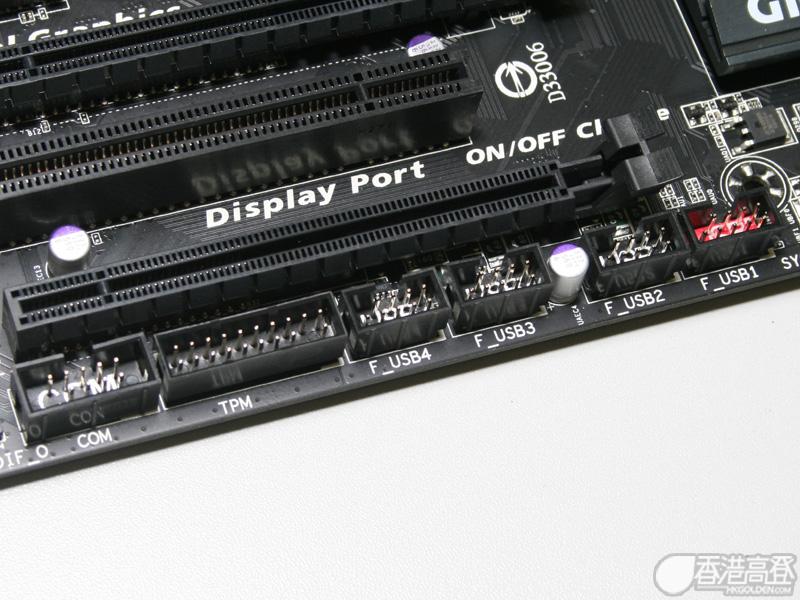

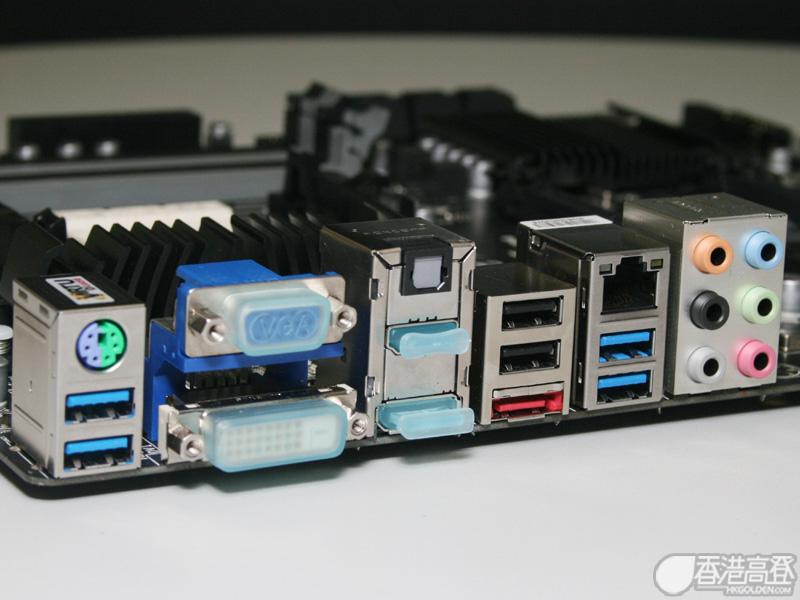

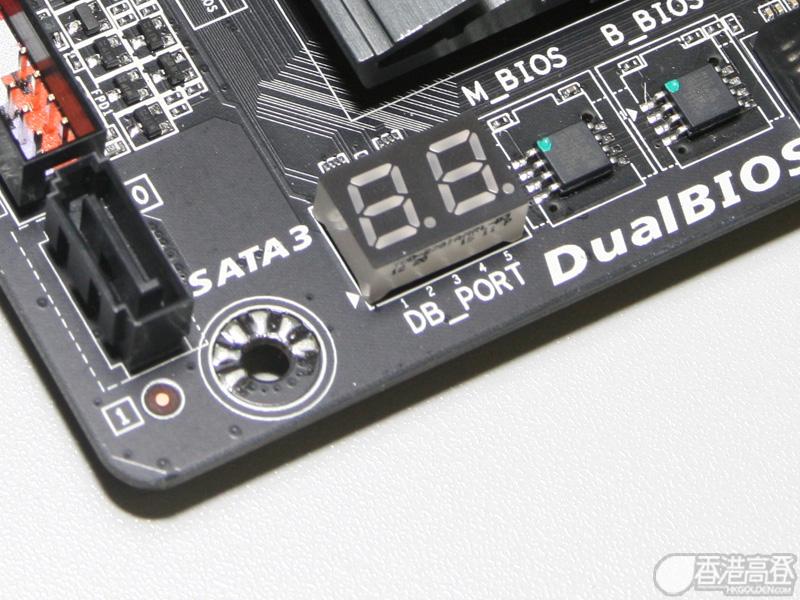

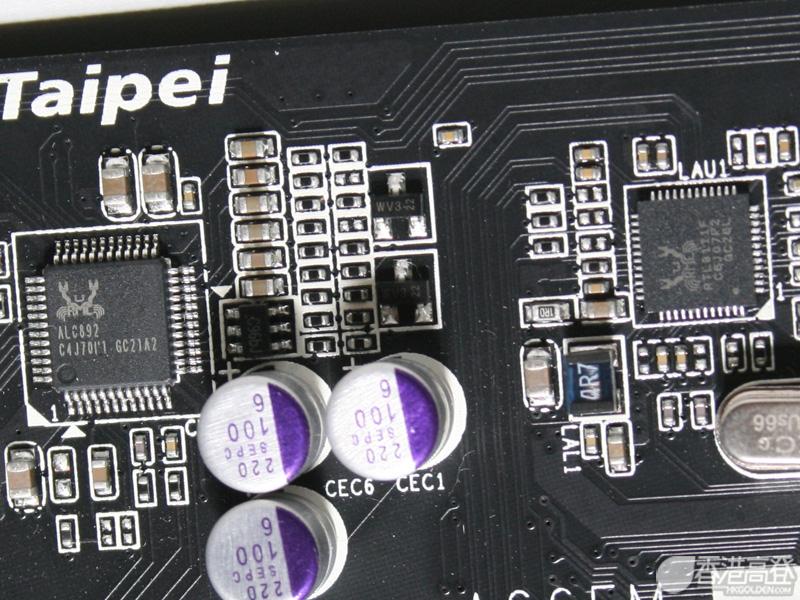

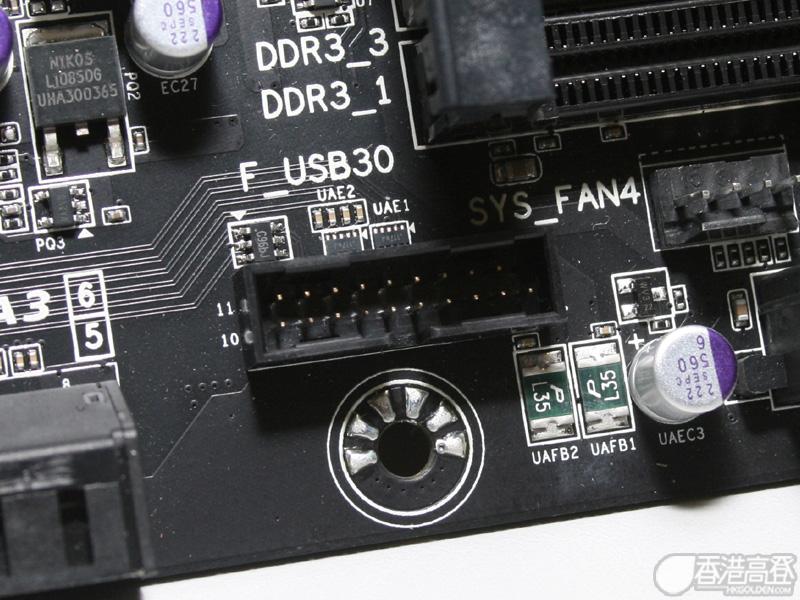

A85X本身內置了多項周邊功能，包括8條SATA 6Gb/s管道（提供7個內置及1個eSATA插頭連接）、4條USB 3.0管道（提供一個前置USB 3.0插針及兩個後置USB 3.0插頭）、10條USB 2.0管道（提供4個前置USB 2.0插針和兩個後置插頭，其中一個紅色的前置插針所伸延的USB插頭可以用來充電）。連同剛才提及的幾枚功能晶片，包括一枚EJ168提供額外兩個後置USB 3.0插頭、一枚Realtek RTL8111F支援Gigabit LAN功能、一枚ALC892支援7.1聲道高清音效功能，基本一塊底板的功能都有，但未有驚喜。另外Onboard還有Dual BIOS和Debug LED，方便硬件玩家。後置插頭方面，有一個PS/2、4個USB 3.0、四款顯示輸出（RGB、DVI、HDMI和DisplayPort，支援三芒顯示）、光纖輸出、eSATA、LAN、兩個USB 2.0和一套6個3.5"聲音插頭等。總括來說，這塊板是穩陣之作，沒有太大的驚喜，如果售價稍為調下，則更具有吸引力。
