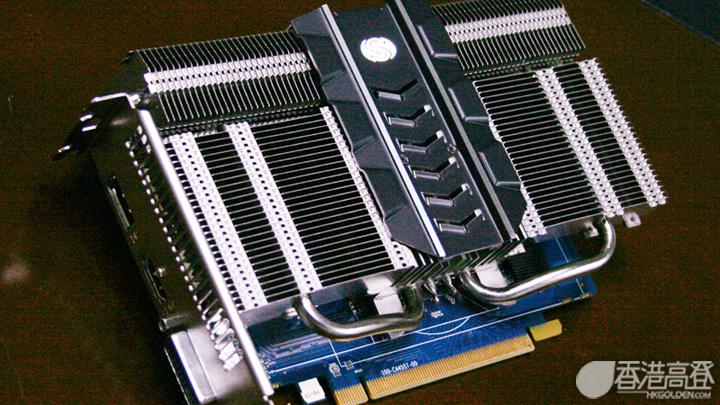

無風扇零噪聲的HD 7750 SAPPHIRE ULTIMATE HD 7750 1GB GDDR5

Rogar · 發表於 2012-10-25 15:44:21

Radeon HD 7750都推出了一段時間，沒有甚麼驚喜，但如果是無風扇零噪音的，在市場上卻是十分少見。以下介紹Sapphire的SAPPHIRE ULTIMATE HD 7750正是如此。一般而言，無風扇設計只會用於入門級顯示卡上，因為發熱量不高，而應用於中價卡卻並不常見。因為在缺乏風扇直接送風的情況下，要是GPU有一定的發熱量，散熱器無可避免要十分巨大，否則產品無法穩定運作，便失去了存在的意義。此卡單靠PCIe匯流排而毋需額外插頭供電，因此耗電量不超逾75W，才能容許單靠散熱器散熱。輸出插頭只有三個，分別是Dual-Link DVI，HDMI及DisplayPort，如能再加一個就更好，另外沒有CrossFire金手指，不能玩雙卡。

Rogar · 發表於 2012-10-25 15:45:35

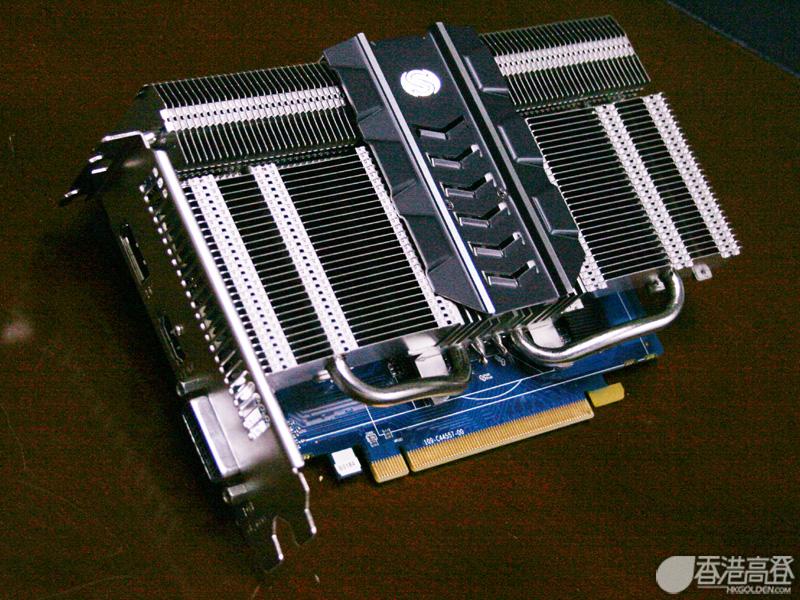

◆ SAPPHIRE ULTIMATE HD 7750 1GB GDDR5側面觀

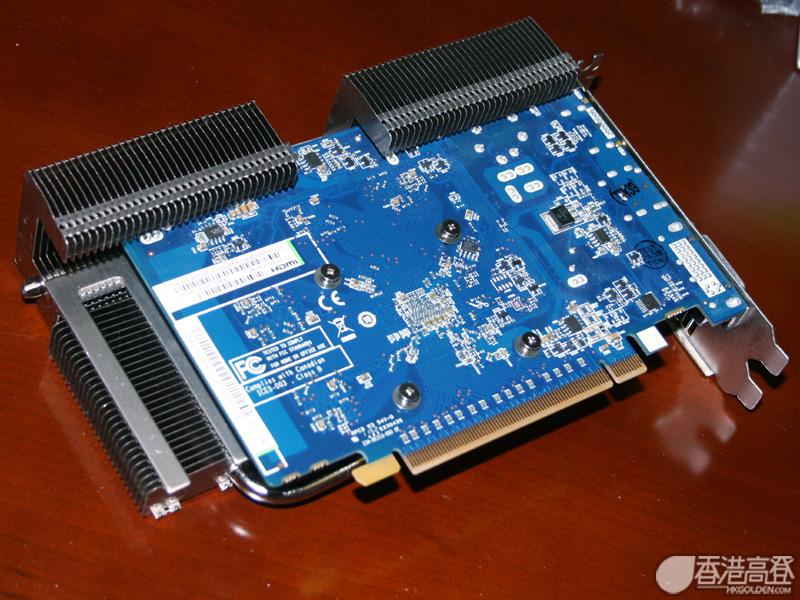

◆ ULTIMATE HD 7750背面觀

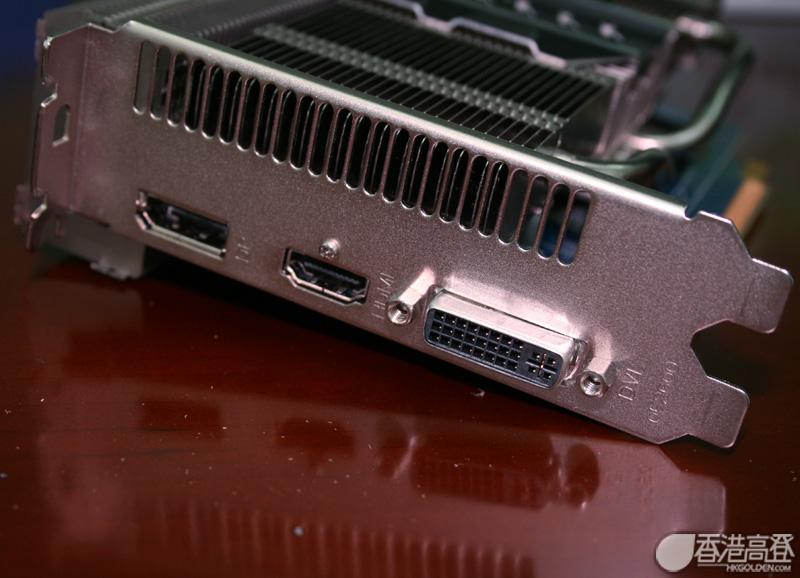

◆ 三款輸出插頭

Rogar · 發表於 2012-10-25 15:49:19

巨大鰭片散熱組合
即使耗電少於75W，為了確保運作時不會出現過熱的情況，ULTIMATE HD 7750的散熱組合仍然是十分巨大，尤其是頂部的散熱鰭片，十分厚，準買家購買前需要考慮該部分會否給機箱側板頂住。將散熱組合拆除再反轉，就會發現底部貼住GPU矽晶的部分是用純銅造，背後嵌入四段熱導管，左右兩支較粗，另一端分別深入兩邊的鰭片散熱器內；中間兩支較幼，另一端插上頂部的兩個鰭片組合，換言之，四支熱導管各有一個鰭片組合負責散熱，加強效果。拆下了散熱組合之後，中央仍然是HD 7750 Cape Verde PRO，核心工作頻率是800MHz，比AMD官方設定的900MHz低了100MHz，可以發出較少熱力，而免於需要更加巨大的散熱組合，而伴隨的有四枚暫存記憶體。它們兩個一組，每組有獨立的散熱片。顆粒是Elpida的出品，型號是W2032BBBG-50-F，GDDR5 SGRAM，容量是2Gb，四枚總容量是1GB。顆粒本身速度是5000MHz，而GPU設定行4500MHz，有500MHz的空間。四枚組為128bit結構，合算頻寬是72GB/s，以現時市面上顯示卡規格來算，屬於中下的級數。最後一點值得留意的是，為了遷就無風扇的設計，電源部分全部搬到電路板上方的部分，而且GPU供電的輸出MOSFET上加有高身的散熱器，確保不會在運作時因為過熱而出現不穩定的情況。

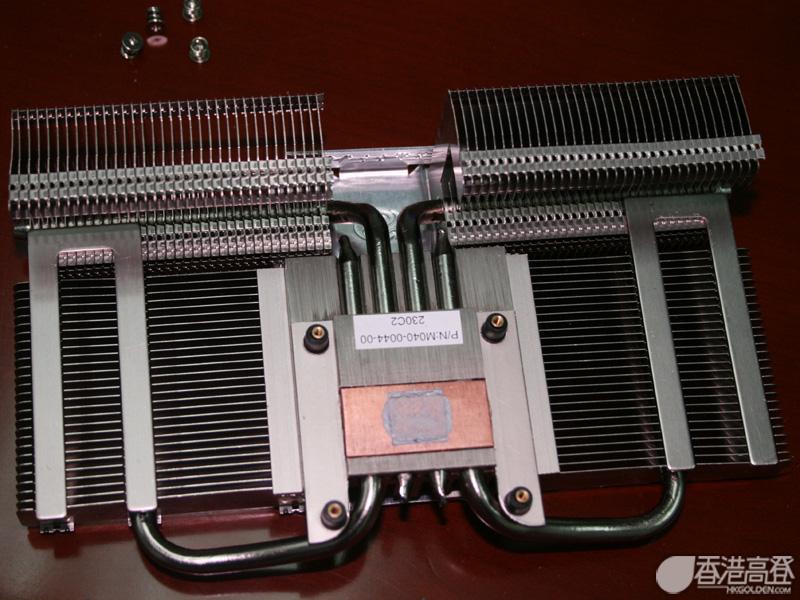

◆ 散熱組合十分巨大

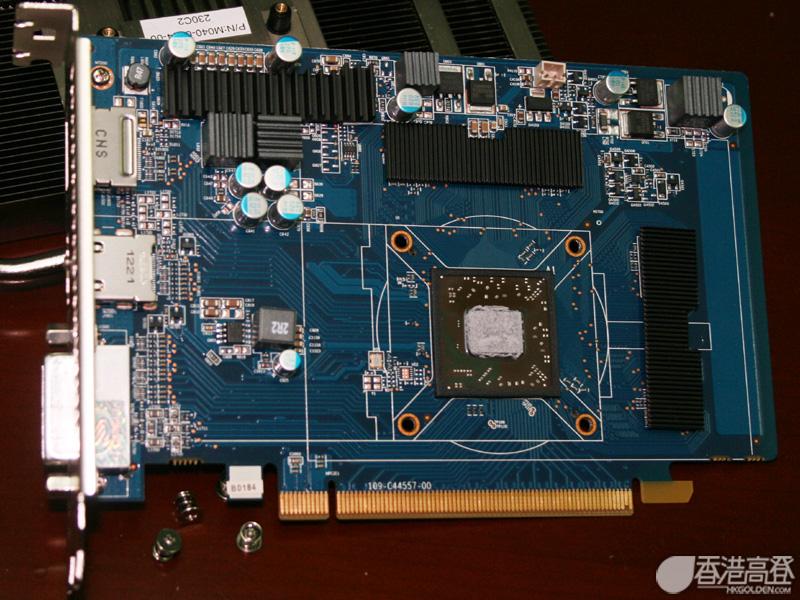

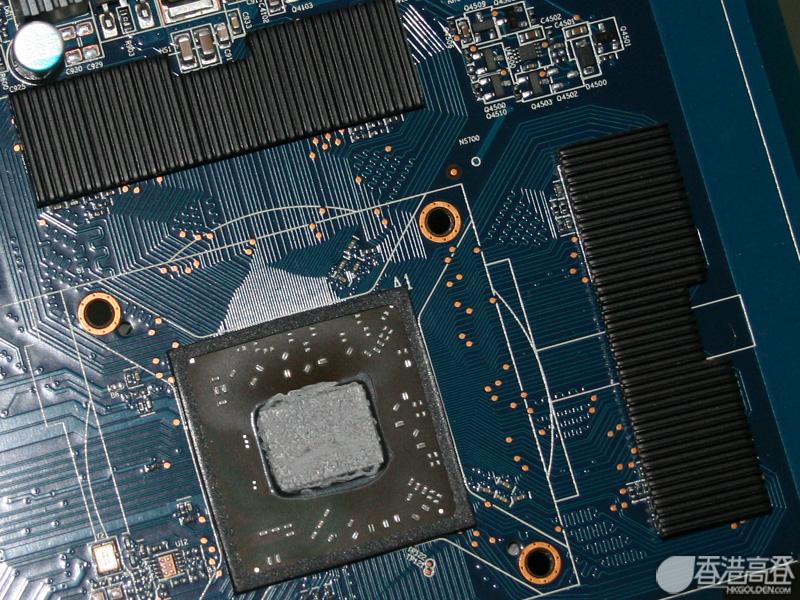

◆ 拆除散熱組合後的電路板

Rogar · 發表於 2012-10-25 15:50:32

◆ DRAM有獨立的散熱片

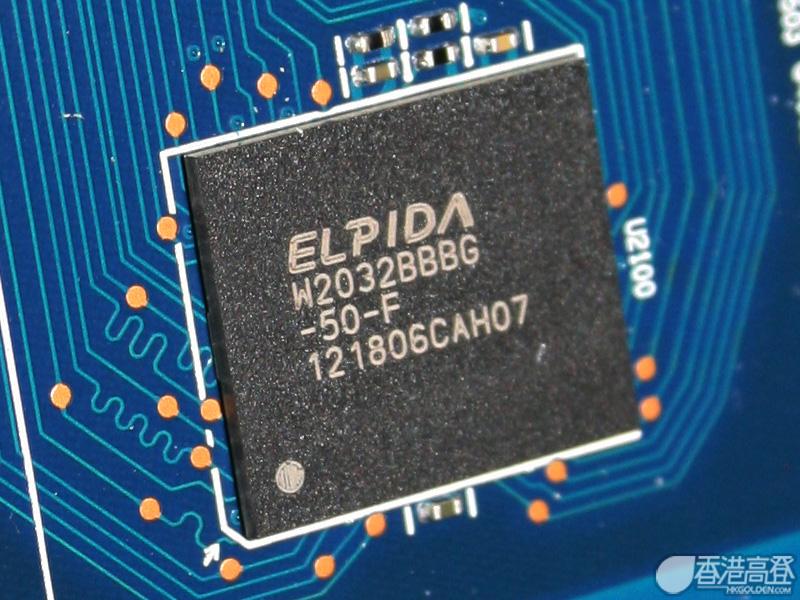

◆ 採用Elpida DRAM顆粒

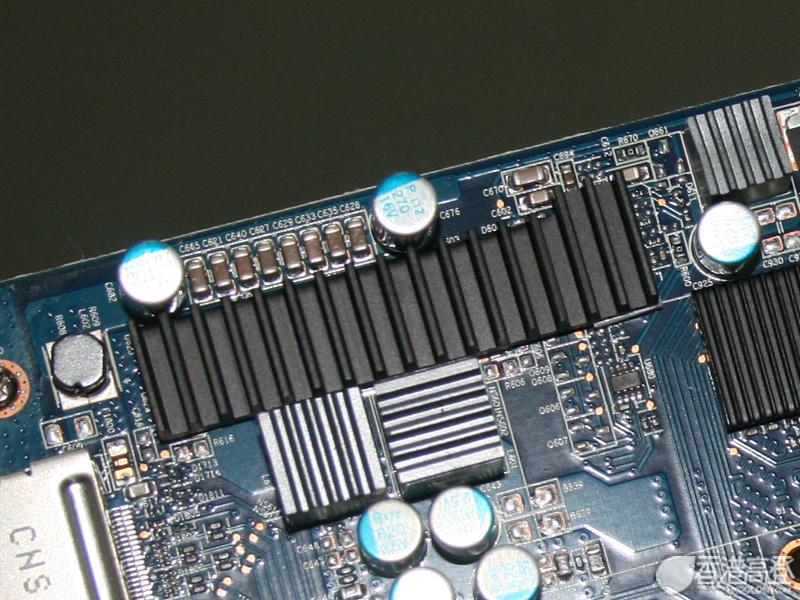

◆ MOSFET上都有獨立散熱片

Rogar · 發表於 2012-10-25 15:54:20

零氣流情況下仍不熱
產品使用一個X58平台，CPU是Core i7 960（四核心@3.2GHz），3DMark11（Performance）得出2596分。同一平台使用同廠1000/4500MHz的FLEX HD 7770 GHZ EDITION時，得分便有3392分。從附表中可以比較，HD 7750在串流處理器的數量和頻率上各比HD 7770低20%，合計單精度（Single Precision）運算效能下降約36%，而3DMark總分及圖形分數分別下降24%及26%。4個Game Test的fps值下降24%至31%不等。兩卡的價錢相差少於$50，一般情況下都會揀效能較高的HD 7770，但這張ULTIMATE HD 7750在測試過程中，在缺乏流動空氣幫助散熱下，只是打開機箱運作，散熱組合仍然保持微暖，未有發熱的情況，十分之好，再考慮到3DMark11得分超過2500分，是市場上少有無風扇兼效能較佳的顯示卡選擇。

◆ 從GPU-Z可見行800/4500MHz

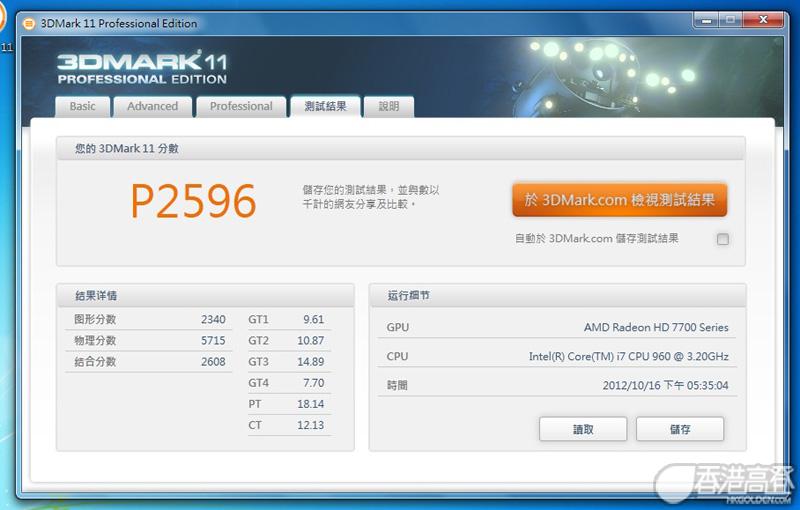

◆ 3DMark11測試結果

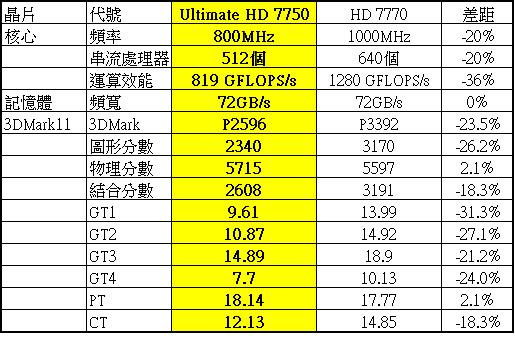

◆ 與同廠HD 7770的規格及實測結果比較表
