AMD高階Tahiti顯示卡突襲第二波(下)

Rogar · 發表於 2012-9-29 13:39:36

AMD高階Tahiti顯示卡突襲第二波(下)
SAPPHIRE VAPOR-X HD 7950 3GB GDDR5 OC with Boost

嫌上期介紹的SAPPHIRE TOXIC HD 7970 GHz Edition 6GB GDDR5太貴的話，同廠另有一款平$2,000的VAPOR-X HD 7950 3GB GDDR5 OC with Boost　(下簡稱為“VAPOR-X HD 7950”)。
VAPOR-X HD 7950售價只是$2,680，比上次介紹的6GB超頻版7970 GHz Edition平$2,100，同樣採用了SAPPHIRE自社開發的Vapor-X熱傳導方案，不再多介紹。輸出插頭並不一樣，仍然保持Dual-Link DVI-I，Single-Link DVI-D及HDMI各一，但兩個mini DisplayPort便改為一個標準DisplayPort，只可以同時連接四個芒。電力輸入端也改回8pins及6pins各一，不再使用兩個8pins，方便用於未配有大火數火牛的機箱內。卡頂前方也找到兩段式CrossFireX金手指和一個按鈕，但這個按鈕不再叫“Lethal Boost Button”，而是叫“EZ Boost Button”。

SAPPHIRE VAPOR-X HD 7950 3GB GDDR5 OC with Boost彩盒

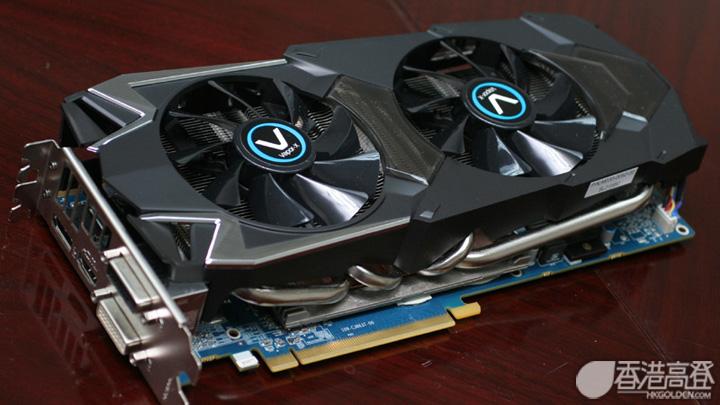

VAPOR-X HD 7950側面觀

Vapor-X熱傳導方案內也有四支熱導管

兩個mini DisplayPort改為一個標準DisplayPort

只有8pins和6pins輸電插頭各一

Rogar · 發表於 2012-9-29 13:42:59

925/5000MHz + 八相電源
拆下Vapor-X熱傳導方案後，可以見到中央仍然是Tahiti，但這款OPN卻為215-0821262，與第一代HD 7950 Tahiti PRO (215-0821056)並不相同。規格方面，所開動GCN引擎的數量也是28個，共計有1792個Stream Processor串流處理器。運作頻率便由AMD官方的800MHz，提升至850MHz，最高可以去到950MHz，十分厲害。伴隨著有12枚GDDR5記憶體，又是hynix的出品，但型號則是H5GQ2H24MFR-R2C，與H5GQ2H24AFR-R0C同屬一系列，但最高運作頻率只有5000MHz，少了1000MHz，可是剛好符合7950的要求，而且價格較低，更合乎經濟效益。GPU電源方面，主控PWM仍然是CHL8228G，用齊八條輸出管道，但每相只動用兩枚DirectFET：6725及6721各一，比7970少了一枚6725，主要顧及用電與造價的問題。輸出段後部同樣採用有獨立散熱器的密封式線圈及有機電容器。總括來說，比TOXIC 7970平$2,100，主要改用了較低成本的Tahiti PRO，少一半及較慢的3GB 5000MHz GDDR5顆粒和主電源少了8枚DirectFET場效應管，但只售$2,680，比賣$4,790較容易為一般用家所接受。

電路板零件一覽，可見後方的電源上已加裝散熱器

這枚Tahiti PRO的OPN是215-0821262

八條輸出管道清晰可見

PWM也是CHL8228G

MOSFET也是採用6725及6721的組合
查詢: Altech (電話: 3187 4111)
定價: $2,680
