802.11ac無線新標準華碩RT-AC66U路由器試用

Bristol · 發表於 2012-8-21 09:25:08

想想十多年前，別說無線網路，就連一般家庭上網的普及率都不算高，但隨著電腦的普及，網路的使用需求也愈來愈大，而且在筆記型電腦將無線網路支援變成標準規格之後，無線網路的需求也開始逐漸增加。近來更因為智慧型手機、平板電腦的熱賣，亦使得無線網路的需求有了大爆發的成長。然而也因為需求量的增加，為了提升無線網路的傳輸速度來因應這樣的需求，無線網路的協定從之前的802.11a/b/g/n，到最近802.11ac網路協定也已經蓄勢待發。

不過，目前802.11ac的網路協定的進度仍只是在籌備階段，但在這樣的情況下，華碩仍然推出了一款型號為RT-AC66U無線路由器，搶先成為了第一款在市面上販售的802.11ac無線路由器產品。所以這次小編也特別向華碩借來了這一款路由器產品，並實際測試一下802.11ac的傳輸效能究竟能有多少的成長。在進入產品介紹之前，小編簡單說明一下802.11ac與802.11n兩種網路協定的差異，希望能夠幫助網友們更加快速瞭解這款無線路由器。

802.11ac無線網路標準簡介

相較於上一代的802.11n無線網路標準，這次的802.11ac無線網路標準最主要的改變，就是將無線網路的運作頻寬從802.11n標準的20、40MHz提升至80MHz、160MHz，而且在802.11ac標準上，亦能夠支援MIMO(Multi-Input Multi-Output多輸入多輸出技術)的技術，所以再搭配這項技術之後，則可將802.11ac網路標準的無線傳輸速率提升至最高6.93Gbps(8x8 MIMO 160MHz狀況下)的水準，比起現在的802.11n搭配MIMO技術後，最快只能到達600Mbps(4x4 MIMO 40MHz狀況下)的傳輸速度，約莫增加了9~10倍。

但這畢竟只是理論值的速度規格，實際傳輸的表現仍然會受到路由器的架設距離、天線角度擺放、網路晶片種類以及電腦硬體規格等等的外在因素所影響。另外，802.11ac無線網路標準還有一點不同的地方，就是原本802.11n是可以支援2.4GHz與5GHz兩種頻段運作，但因為802.11ac的頻寬增加，為了讓傳輸效能有最佳的發揮，所以也將其運作頻段限制在5GHz。

802.11n與802.11ac無線網路標準比較表格
無線網路標準 802.11n                                           802.11ac
網路運作頻段 2.4GHz、5GHz                                  5GHz
網路運作頻寬 20、40MHz                                  20、40、80、160MHz
MIMO技術支援 4x4                                                 8x8
理論值最高傳輸速率 600Mbps(4x4 MIMO 40MHz) 6.93Gbps(8x8 MIMO 160MHz)

華碩RT-AC66U開箱與外觀介紹

華碩這款RT-AC66U路由器是採用三天線的設計，從其外盒上寫著大大的同步雙頻，指的則是可以同時提供2.4GHz與5GHz的無線頻段連結。而且透過3x3 MIMO技術的導入，在2.4GHz的無線頻率運作時，最高可達到450Mbps的傳輸速度。若是在5GHz的無線頻率運作時，最高則可達到1.3GHz的無線傳輸速度。然而從外盒的產品照片來看，其外型其實與自家的RT-N66U幾乎是一模一樣，差別就在於對802.11ac無線網路標準支援的有無。

另外要特別一提的是，彩盒上面所提到的3年保固原本以為是跟一般產品一樣提供免費的維修服務，但實際詢問之後，華碩的官方人員則表示不只是這款RT-AC66U，華碩全系列的路由器產品的保固方式都是三年內直接更換新品，並非一般的送修服務，可算是相當有誠意的保固方式。

在外盒的背面主要是在介紹這款無線路由器的幾個特色。在左上角的區塊，則是說明這款路由器的無線網路頻寬最多可達到1750Mbps(5GHz的1.3GHz加2.4GHz的450Mbps)，比一般的802.11n的無線路由器要快上三倍。至於右上角的區塊，則是在介紹這款路由器也可支援華碩的AiCloud技術，可讓使用者透過智慧型手機或是平板電腦來遠端存取資料或是其他透過這款路由器來連結的任何檔案。不過這項功能要測試的時候，在軟體市集內似乎還沒有看到這個應用程式，進一步詢問官方人員後，得到的回答則是要八月中之後才會正式支援，所以這次的評測只好跳過這個部分了。

盒子的上方，則是印上許多支援的功能。其中比較特別的就是可以支援DLNA家庭影音分享、P2P下載、VPN伺服器以及快速安裝等功能的支援。

在外盒的右側，則是印上了這款無線路由器的基本規格表。不過其中並沒有註明處理器以及網路晶片的硬碟規格型號，僅有寫上內建128MB 儲存記憶體以及256MB的DDR II記憶體。

卸下外盒之後，還是有個白色的內盒。

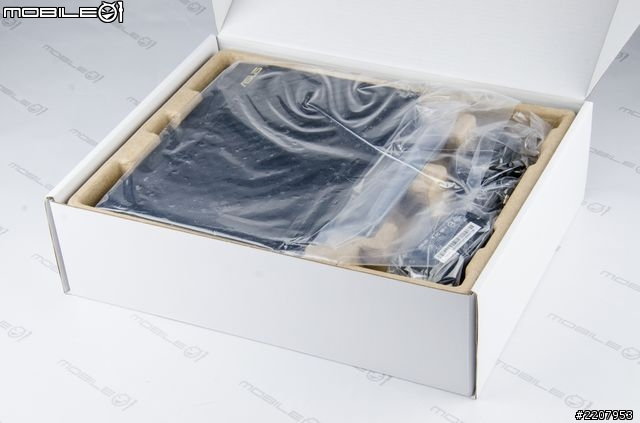

掀開內盒就可以看到路由器的機身以及其它周邊配件。

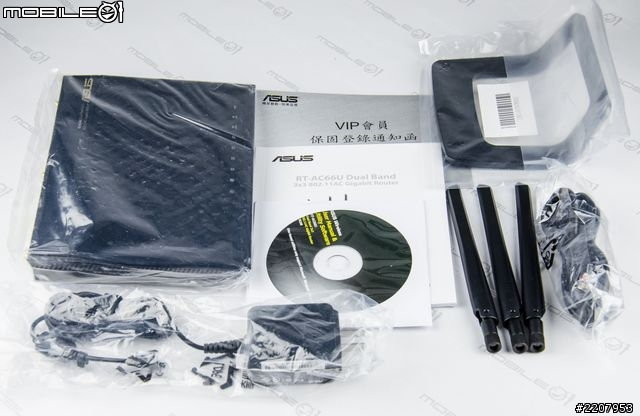

內容物除了機身之外，還包含了立架、三根可拆式的雙頻天線、網路線、供電變壓器、軟體光碟、快速安裝指南以及保固登錄通知函。

其中的保固登錄通知函其實就是要提醒使用者要記得上網登錄註冊。

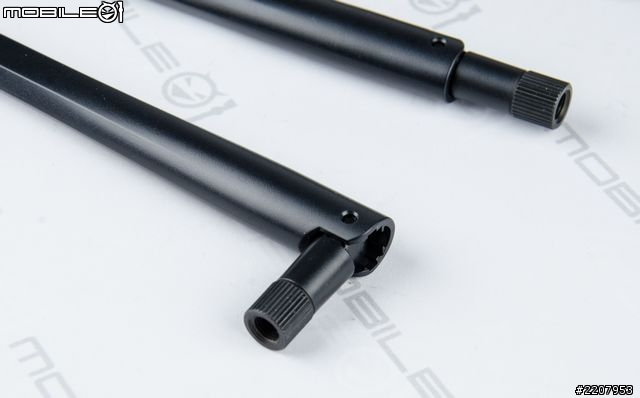

內附的天線皆有折角的設計。

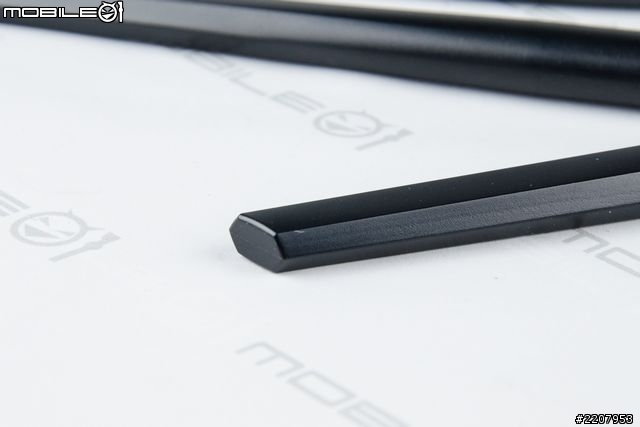

天線的型狀並不是一般常見的圓形天線，而是六角型的設計。

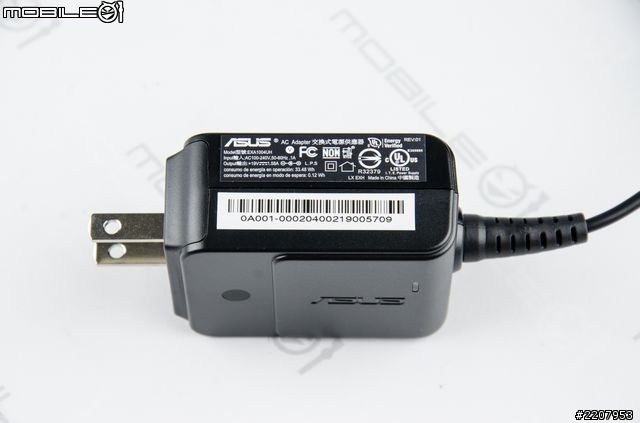

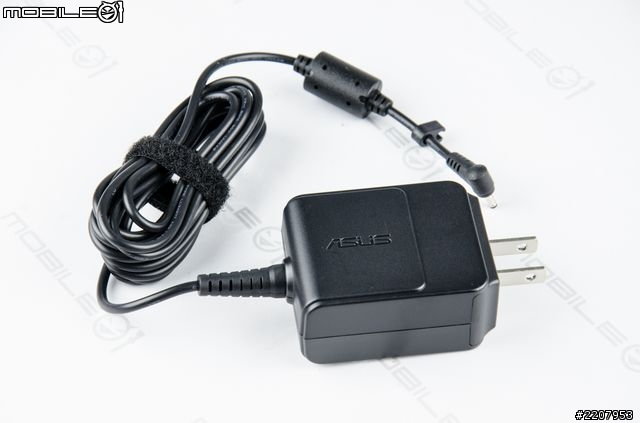

內附的變壓器體積算是蠻輕巧的，且線材上也有加上魔鬼粘的束帶，方便使用者整線之用。

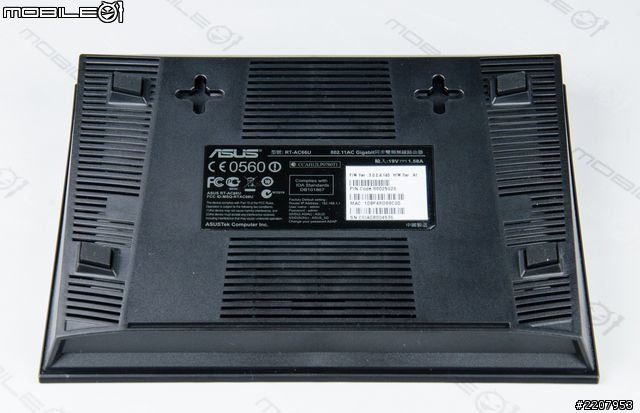

路由器的電源輸入規格是為19V 1.58A。

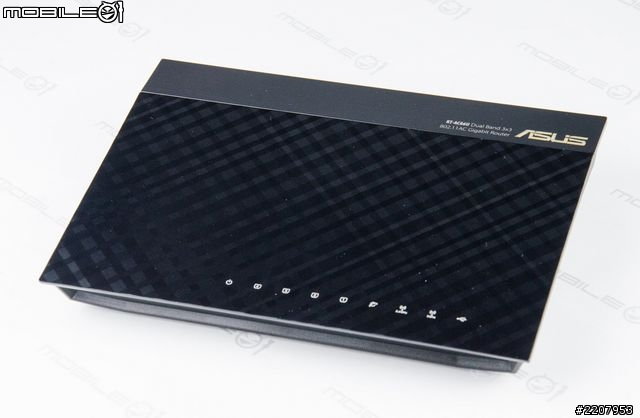

華碩的RT-AC66U機身與RT-N66U的外型幾乎是一模一樣，同樣都是採用黑色稜格紋的設計。

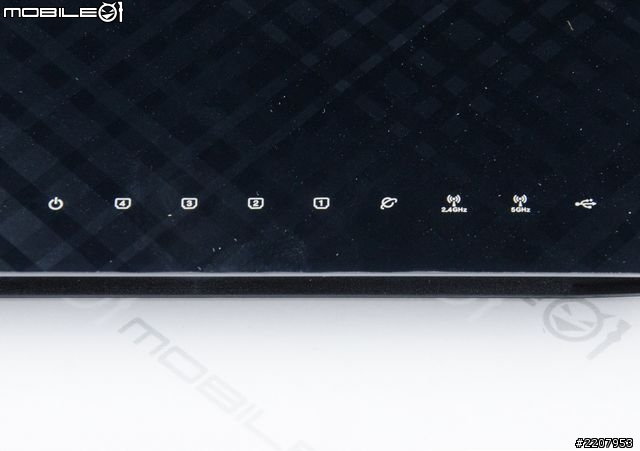

機身上的主要指示燈號，從左到右則是電源、1至4埠的區域網路孔、WAN網路埠、2.4GHz與5GHz的訊號以及USB連接埠等指示燈號的設計。

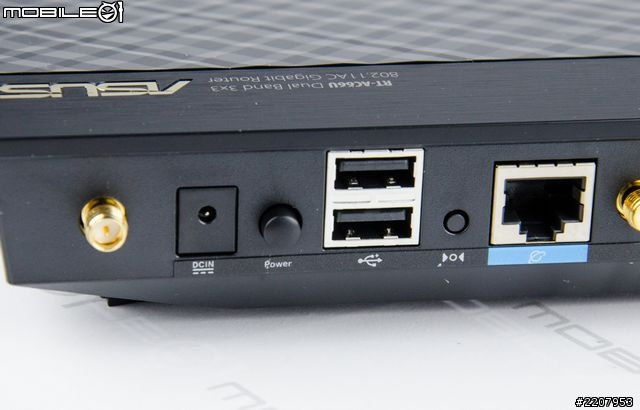

機身上的I/O埠提供了1組WAN網路埠、4組Gigabit規格的LAN埠、2組USB2.0、WPS以及重置按鍵。

其中的兩個USB2.0埠可讓使用者連結外接硬碟或是印表機等裝置來與同一網域的使用者共享。

機身背後的則是鏤空的設計，以提升機身的散熱效果。

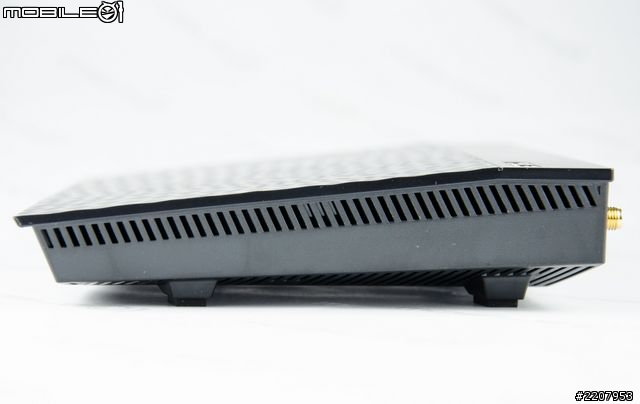

機身的左右兩側，一樣也都是有著散熱孔洞的設計。

單機身重量大約為534公克重。

接上天線後橫放的模樣。

這款路由器的擺放方式有兩種，除了一般的橫放之外，配件中所提供的立架則可讓使用者將路由器直立擺放。

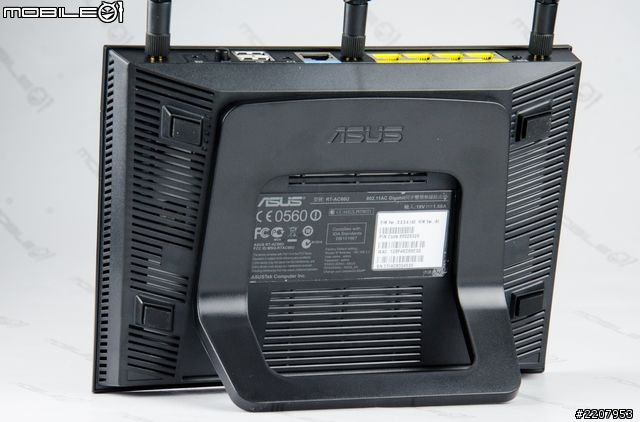

直立擺放時的模樣。

Bristol · 發表於 2012-8-21 09:25:09

華碩RT-AC66U拆解

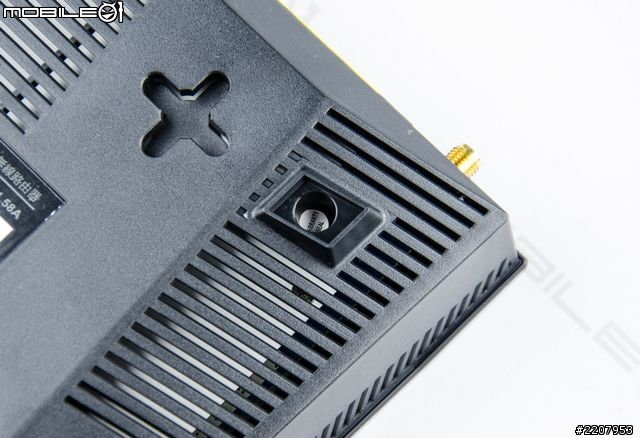

拆解的方式並不難，只要卸下機身背後的四個螺絲孔，再沿著上蓋邊緣小心掀開就可以打開外殼。不過，因為在機身背後的其中一個螺絲孔有貼著一個保固貼紙，所以還是別輕易自行拆解，以免影響之後的保固服務。

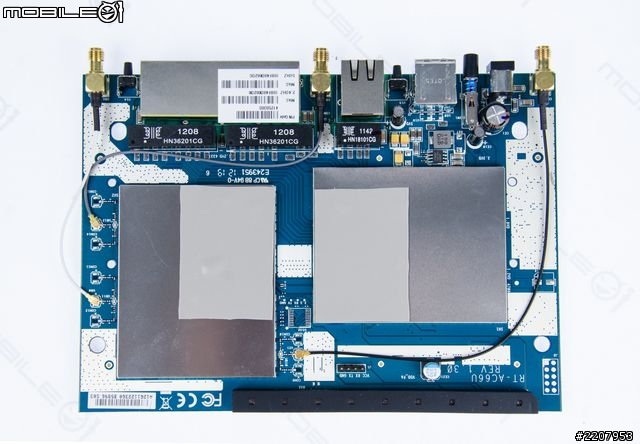

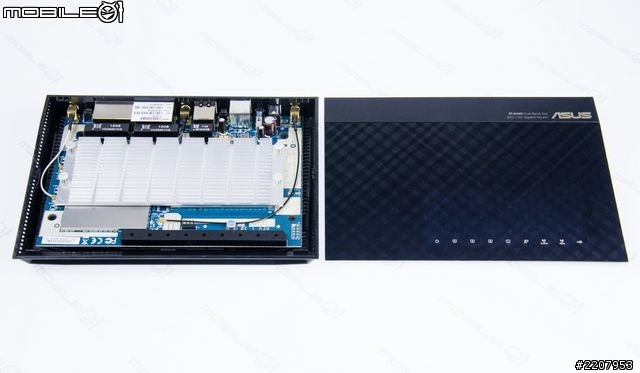

掀開上蓋後就可看到裡面的電路板裝置。

電路板的正面裝上了一個大面積的散熱鋁片。

卸下散熱鋁片後，兩個處理器與晶片的鋁片上也都有貼上導熱片來加強整體的散熱效率。不過因為鋁片是被焊死在電路板上，所以也無法直接看到其中的處理器與晶片型號。不過就官方資料來看，其中所使用的處理器則是Broadcom的BCM4706KPBG，運作時脈為600MHz。至於無線網路晶片的部分，則是採用Broadcom的BCM43460，可支援802.11ac的規格，

在電路板的背面也有覆蓋一片鋁質金屬片。

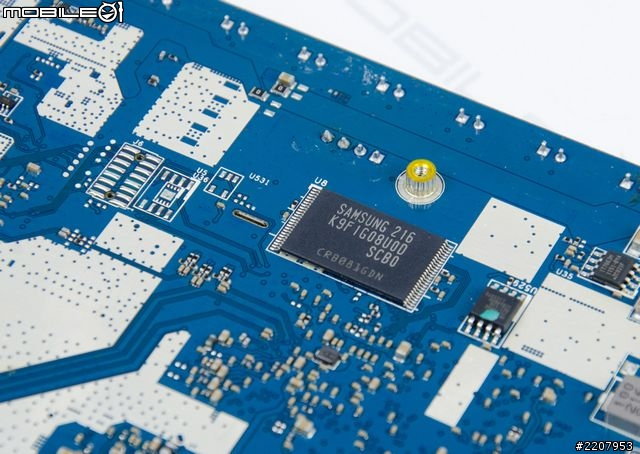

卸下後鋁片後，則可以看到在電路板後方的記憶體儲存顆粒是採用Samsung的K9F1G08U0D，容量為128MB。

最後再來一張所以零件的大合照吧！

操作介面介紹

看完外觀與拆解的介紹之後，接著再來看到華碩這款RT-AC66U的操作介面吧！

網路地圖

這款RT-AC66U的設定畫面提供了繁體中文的支援。在第一個網路地圖分頁的畫面上，則可以直接看到路由器網際網路的連線狀況、無線網路安全等級、目前已連線到這台路由器的電腦清單以及USB裝置連結的有無等資訊。

訪客網路

在訪客網路的分頁內，在2.4GHz與5GHz的網段都可以分別設置三個訪客網路，並且每個訪客網路的SSID、授權方式、加密類型或是存取時間等設定亦可進入修改頁面設定。不過這邊頻寬的設定則必須要再進入QoS的設定畫面，若是在這邊可以各別設定每個訪客網路的頻寬應該會更加方便。

流量管理

流量管理頁面內具有自動模式與使用者自動QoS規則兩種選擇。在自動模式裡，使用者只需要打開QoS的選項開關，並設定自己要限制的上傳或是下載頻寬的數值便可。

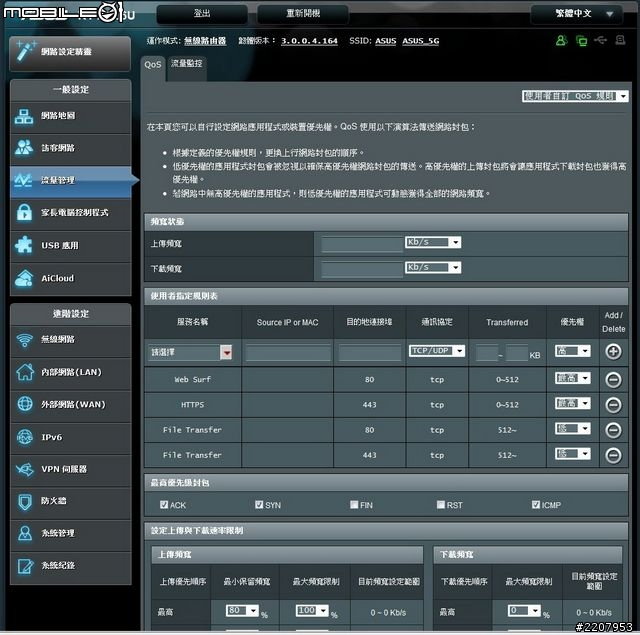

若是要進行細部設定的話，則需進入自訂模式內來調整各個選項。在這個頁面內則可針對特定的IP或是電腦來進行頻寬的管理。而在頁面的最底下，則可針對優先權的各個等級來設定頻寬範圍。

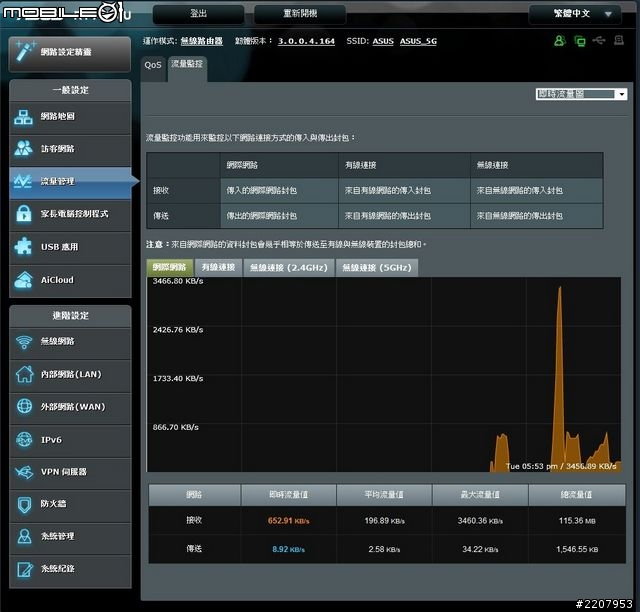

在流量管理頁面中，除了QoS的設定之外，亦有一個流量監控的頁面。透過這個頁面則可隨時查看級時的網路流量狀況，且即時流量圖亦可依照網際網路、有線連結、2.4GHz或5GHz的網段來個別瀏覽。另外，使用者也可查看過去24小時或是過去30天的流量狀況統計圖表。

家長電腦控制程式

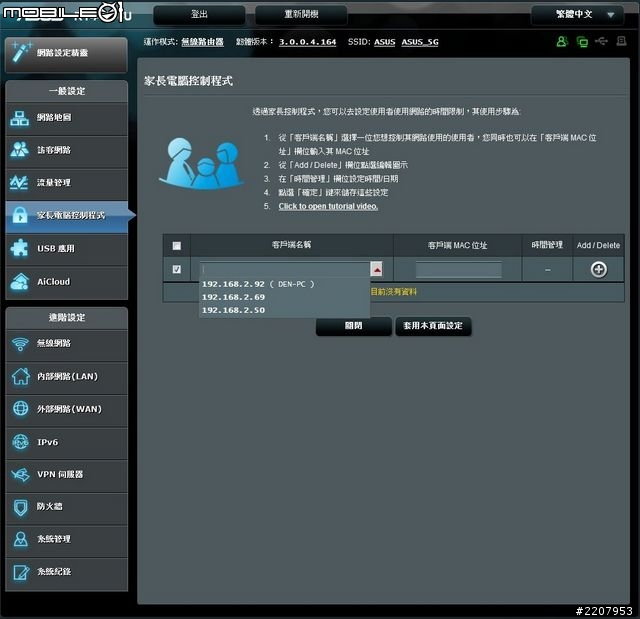

路由器內亦直接提供了一個家長電腦控制程式的功能。若是想要限制家中小朋友上網的時間，則可以先選定電腦，再接著進入時間管理的頁面來安排上網時間。

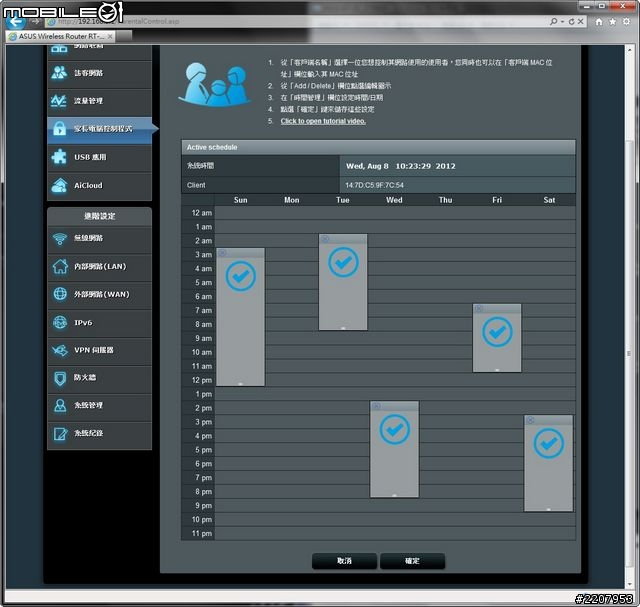

在時間管理的頁面內，便可直接以拖曳的方式來設定星期一到星期天的上網許可時間。

USB應用

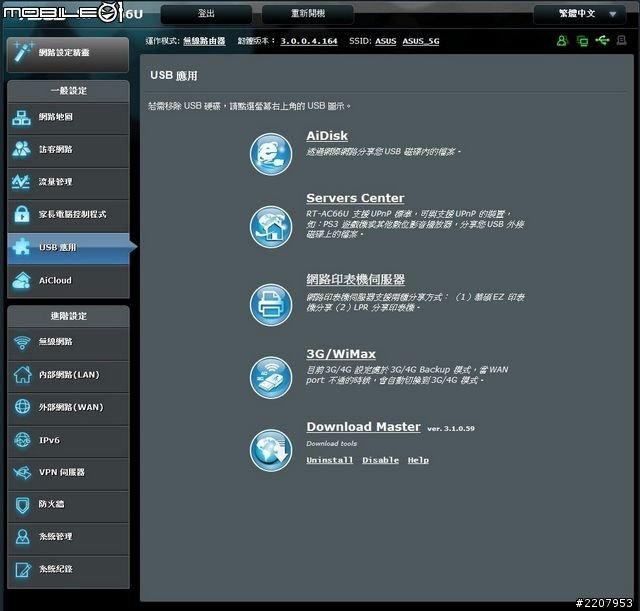

在USB應用頁面內主要有AiDisk、Server Center、網路印表機伺服器、3G/WiMax以及Download Master等五大功能。

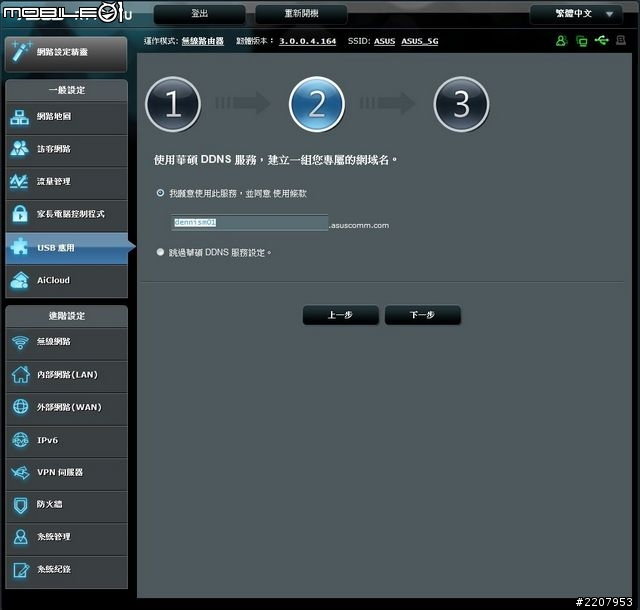

其中的AiDisk功能則是可以讓使用者接上的外接硬碟除了可以分享給同一網域的電腦或行動裝置使用之外，亦可以透過華碩提供的DDNS服務建立一個專屬的網域名稱，便能遠端存取硬碟資料。不過使用者的IP若是192.168.x.x、10.x.x.x或是172.16.x.x之類的位址，便無法使用這項服務。

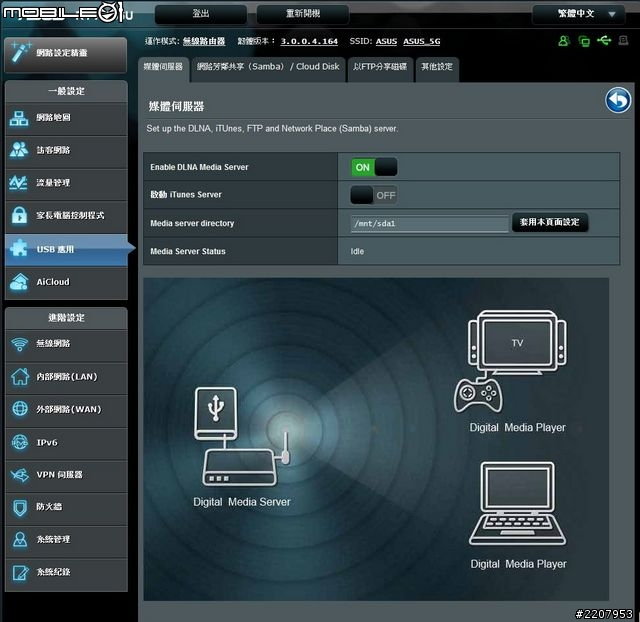

Server Center頁面中，則可讓使用者來開啟媒體伺服器功能，或是設定網路芳鄰或是遠端FTP存取硬碟資料時的讀寫權限。

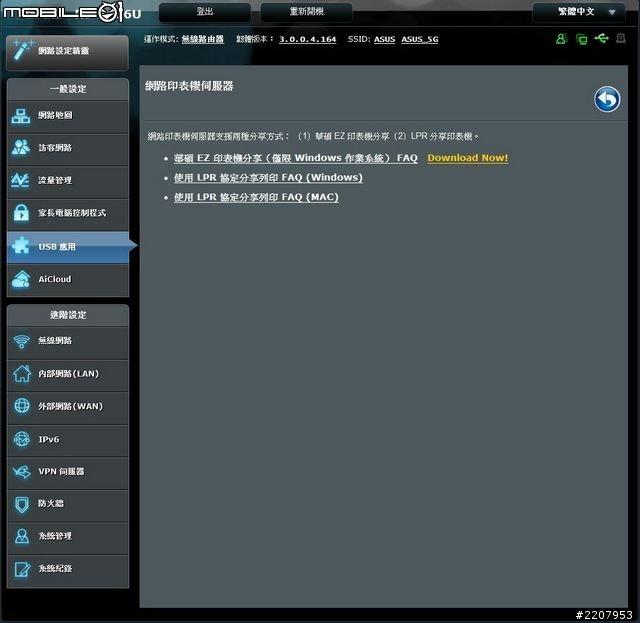

網路印表機伺服器的功能，則是可以將印表機接上路由器的USB埠，讓同一網域的使用者能夠共享印表機。

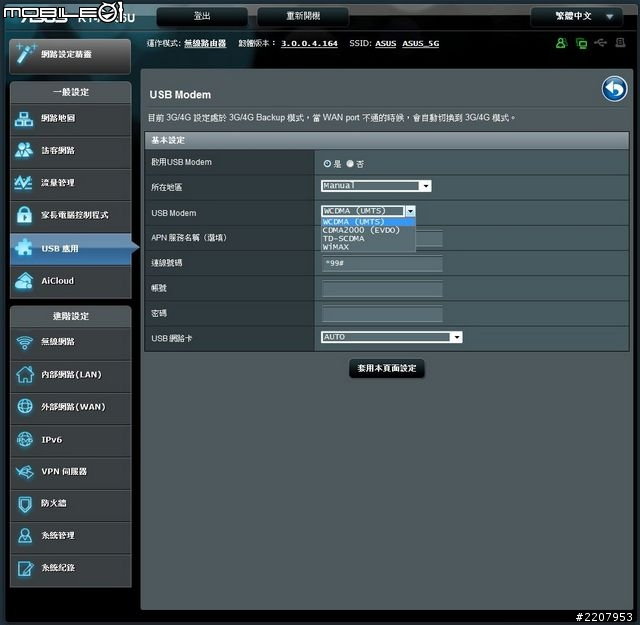

3G/WiMax功能就更其名稱一樣，可以支援USB介面的3G或WiMax網路卡。

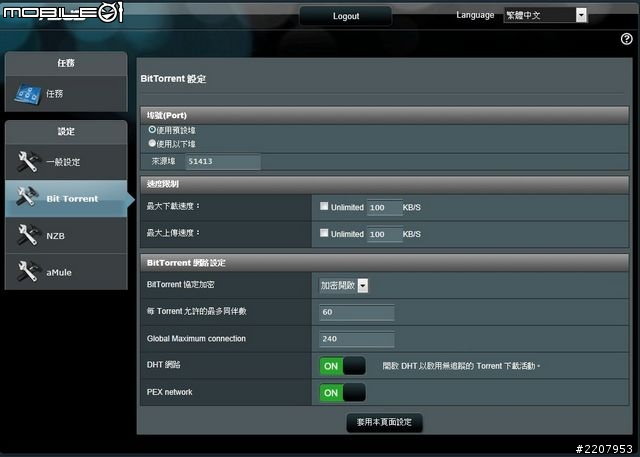

Download Master的功能，則是可以讓使用者用來掛載BT種子或是eMule等P2P下載，如此一來便不用開啟電腦也可以24小時下載檔案。不過若是要開啟這項功能的話，則必須要先接上一個外接硬碟作為檔案儲存的目的地。另外，在啟動P2P下載時，記得要設定一下上傳與下載的頻寬限制，否則很容易就會被占用太多網路頻寬。

AiColud功能

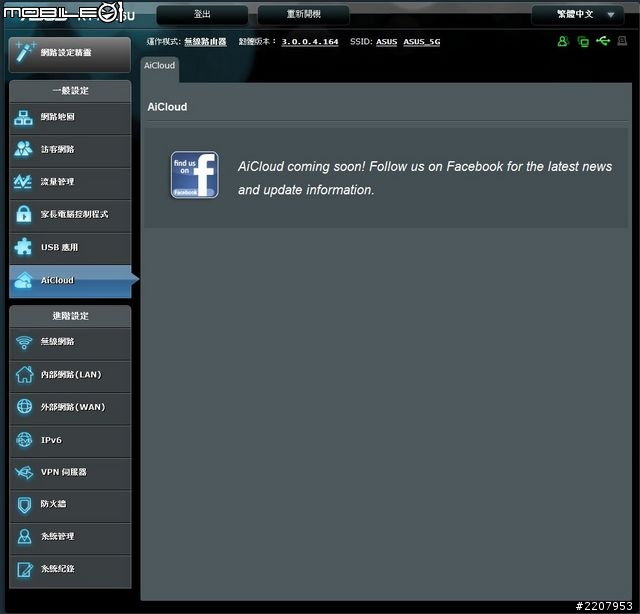

至於AiColud的部分，目前還未開放這項功能，只有一個連結到華碩官方FB頁面的連結選項，也許在下次韌體更新之後會增加這項功能操作的頁面。

==============================進階功能===============================

無線網路

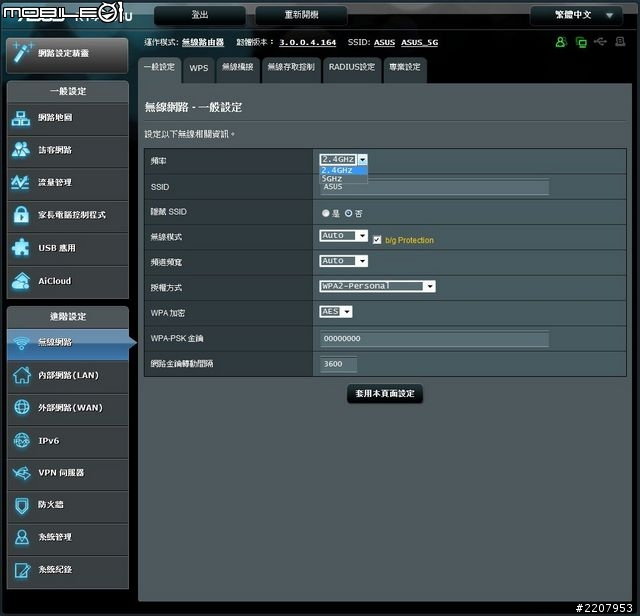

在進接設定中的無線網路頁面設定裡，則有著一般設定、WPS、無線橋接、無線存取控制、RADIUS設定以及專業設定等分類頁面。而在一般設定中則可選擇針對2.4GHz以及5GHz兩種不同網段來進行SSID、無線模式、連線頻寬以及加密方式的設定。

WPS頁面則是可以選擇開啟或關閉WPS功能，並可設定使用WPS快捷按鈕或是輸入PIN碼的方式來進行WPS的連結。

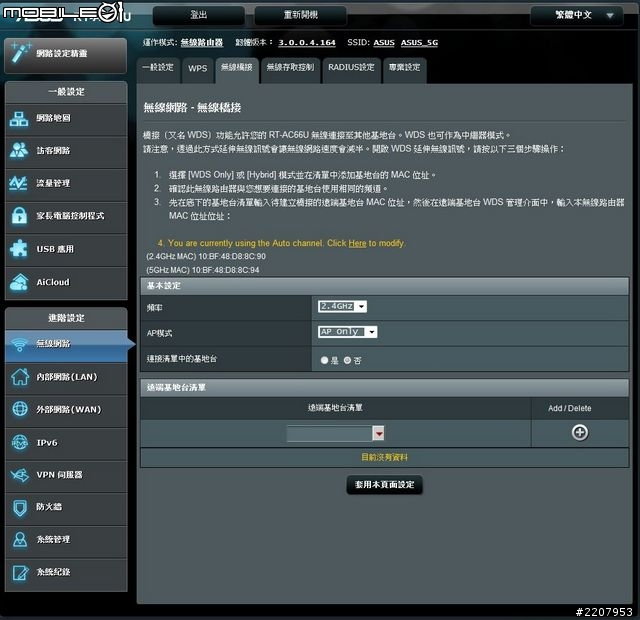

無線橋接頁面則可讓使用者進行一些使用橋接模式時的基本設定。

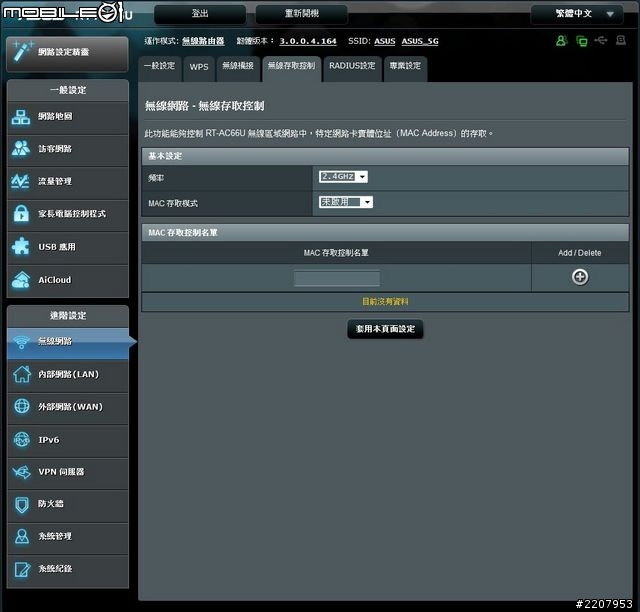

無線存取控制頁面則是可以透過MAC位址的設定來控制其它裝置連結到路由器。

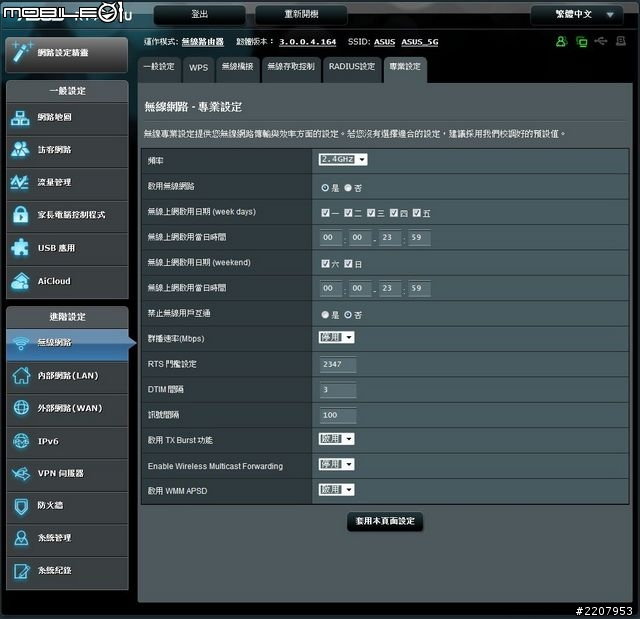

專業設定頁面內則可進行無線網路的使用時間或是關閉無線網路功能。

內部網路

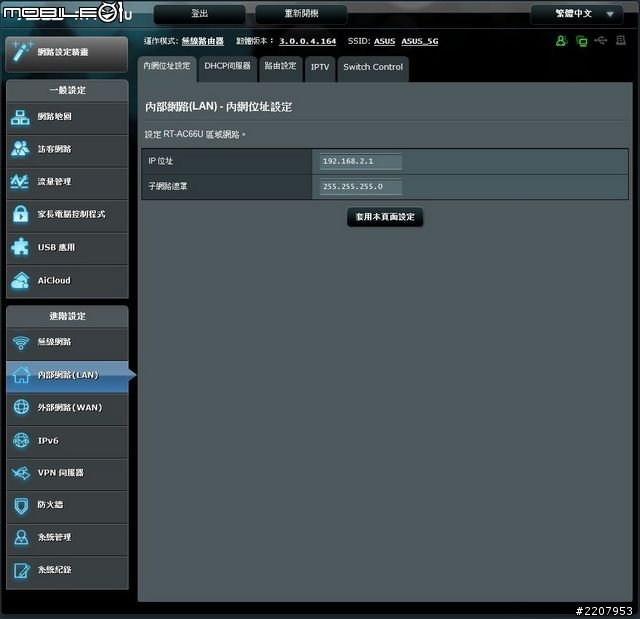

內部網路的功能頁中則具備了內網位址設定、DHCP伺服器、路由設定、IPTV以及Switch Control等功能的設定頁面。

外部網路

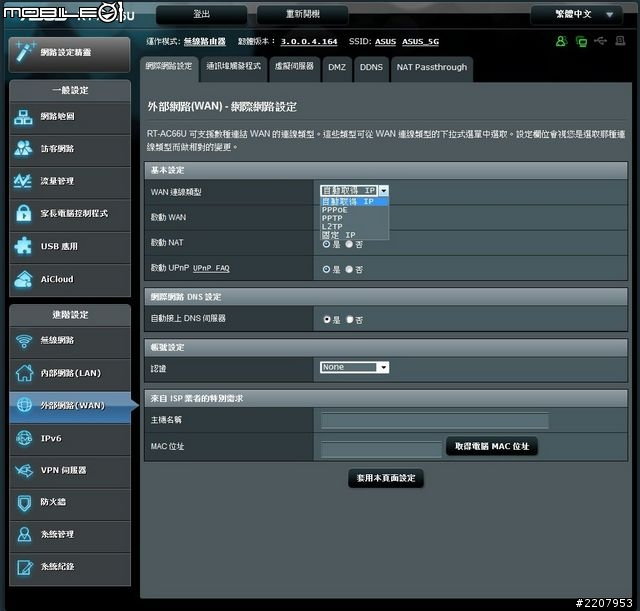

外部網路頁面內則有網際網路設定、通訊埠觸發程式、虛擬伺服器、DMZ、DDNS以及NAT Passthrough等功能設定的分頁。

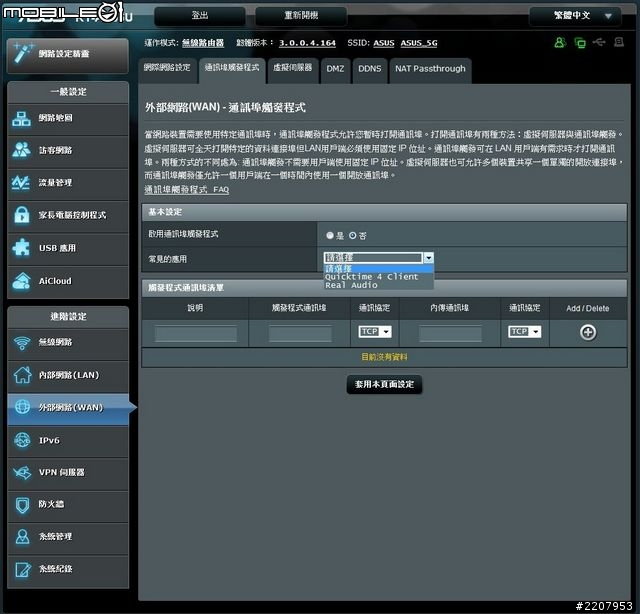

通訊埠觸發程式內已經預設了Quicktime 4 Client以及Real Audio兩種常見應用的選項。

虛擬伺服器的基本設定內也已經預設了一些常見的伺服器或是遊戲應用選項。

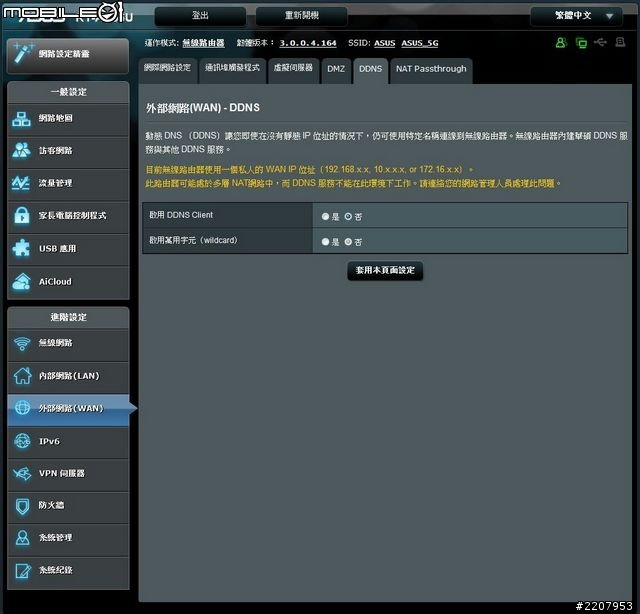

動態DNS的功能則是當使用者在沒有固定IP的網路環境使用時，也可以透過華碩的DDNS服務，獲得一個實際的網域名稱來連結到這款路由器。不過若是使用者的IP已經是192.168.x.x、10.x.x.x或是172.16.x.x之類的IP位址則無法使用華碩的DDNS服務。

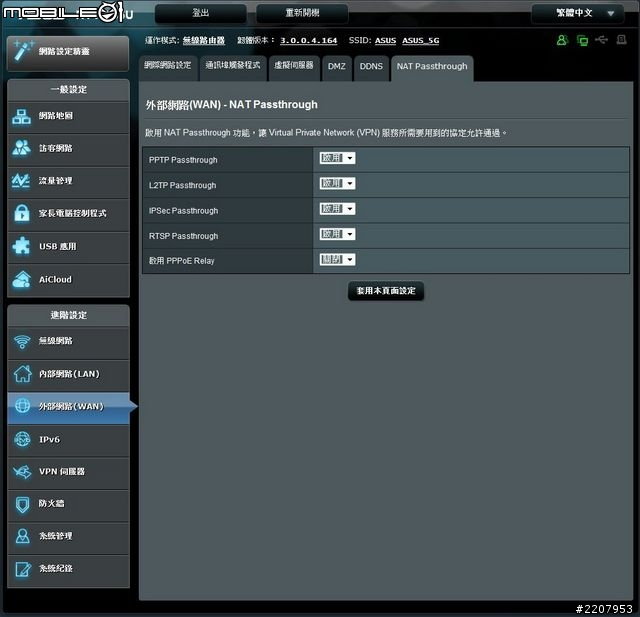

NAT Passthrough功能則是能夠開啟或是關閉一些使用VPN功能時會需要用到的協定。

IPv6功能

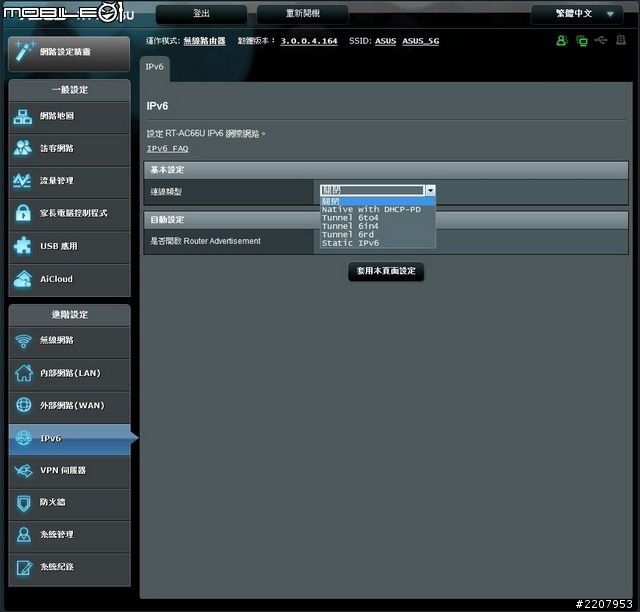

RT-AC66U亦可支援IPv6 的連線方式。

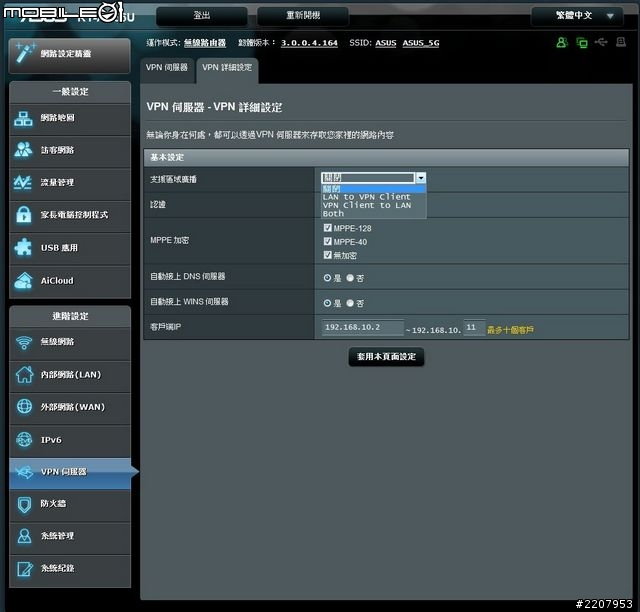

VPN伺服器功能

這款RT-AC66U內亦有支援VPN伺服器的功能，相信這對於經常跑中國大陸出差的使用者來說，應該是個相當實用的功能。

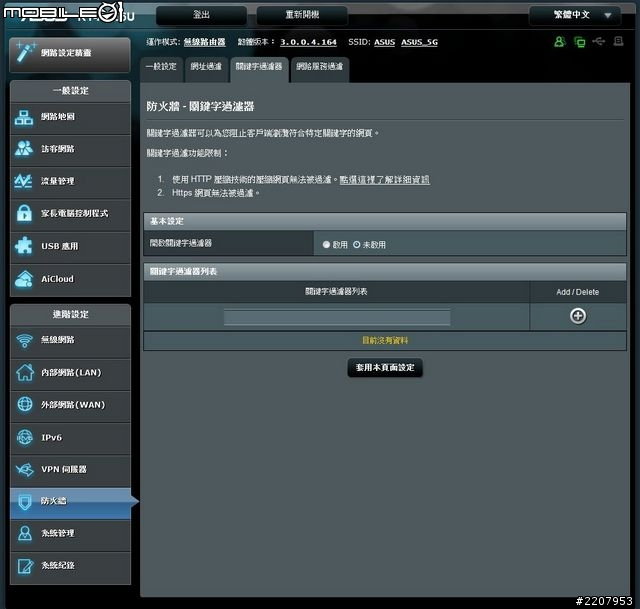

防火牆功能

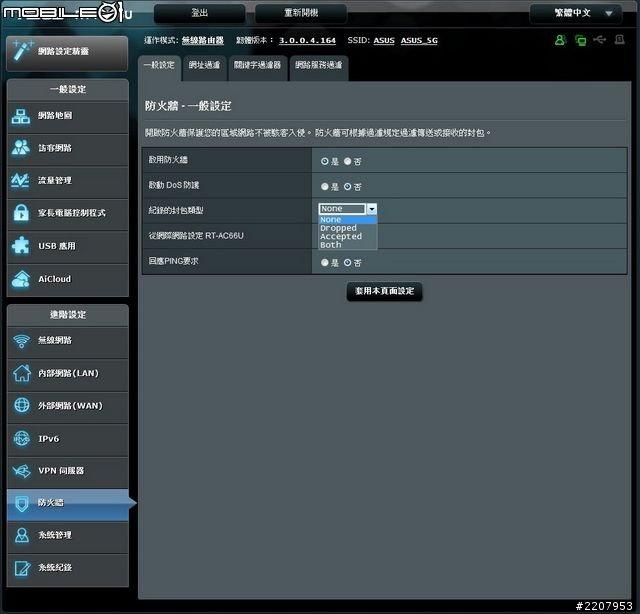

防火牆的功能頁面內的一般設定中，則有DoS防護、從網際網路設定RT-AC66U以及回應PING要求等功能的支援。

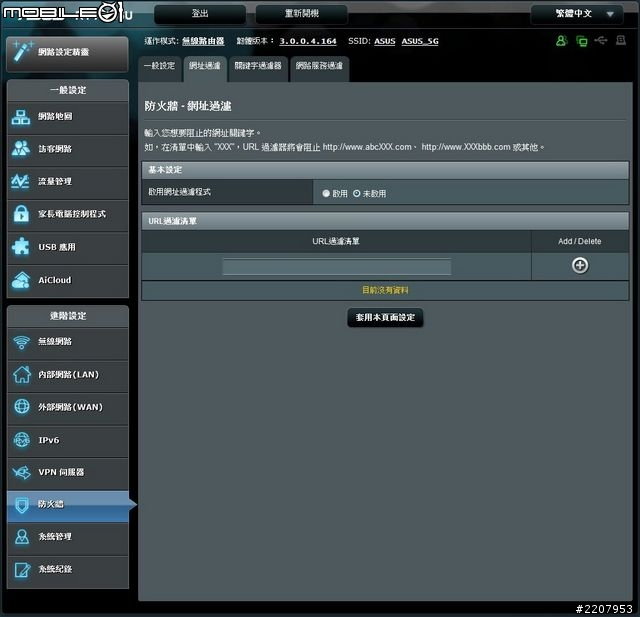

網址過濾頁面則是可以讓使用者過濾不想瀏覽的網址，使用方式則是直接在下方的URL過濾清單中新增網站位址即可。

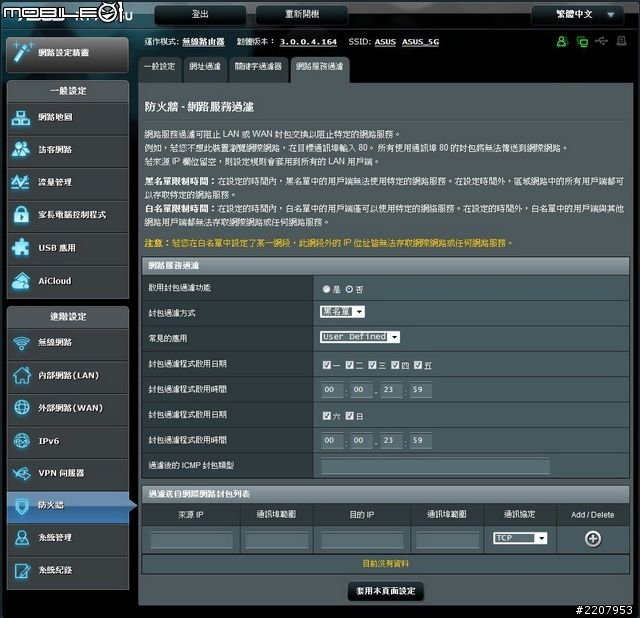

網路服務過濾功能則可以直接設定目標通訊埠，讓使用特定通訊埠無法傳遞封包。另外也可設定黑、白名單的使用時間。

系統管理

在系統管理頁面中主要有運作模式、系統設定、韌體更新以及還原/匯出/上傳設定等功能。而在運作模式中，預設是為無線路由器，另外也可以選擇將這台RT-AC66U作為多媒體橋接器或是無線存取點的模式來使用。

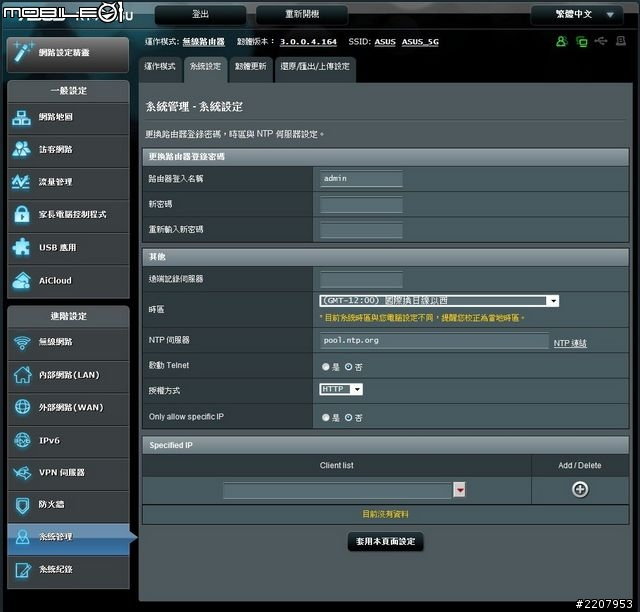

系統設定頁面則是可以設定路由器的設定頁面登入密碼以及時區等設定。

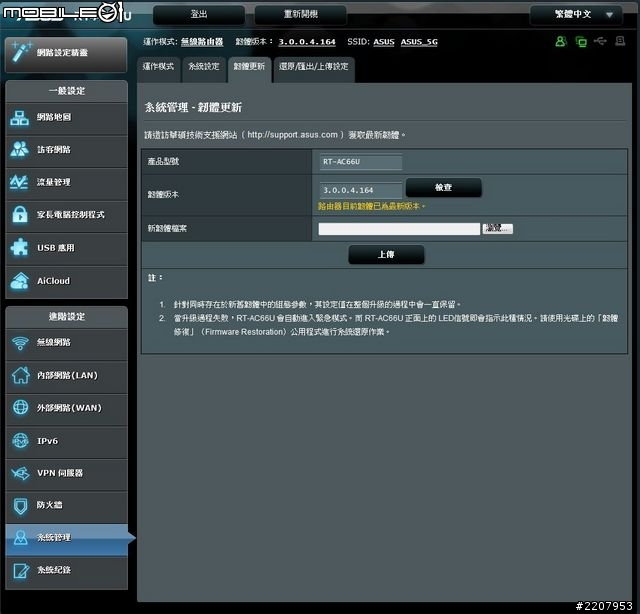

在韌體更新頁面中按下檢查鍵，則可以直接連結到官方網站檢查有無新版韌體可以更新，或是瀏覽電腦中的資料夾來選擇更新檔。

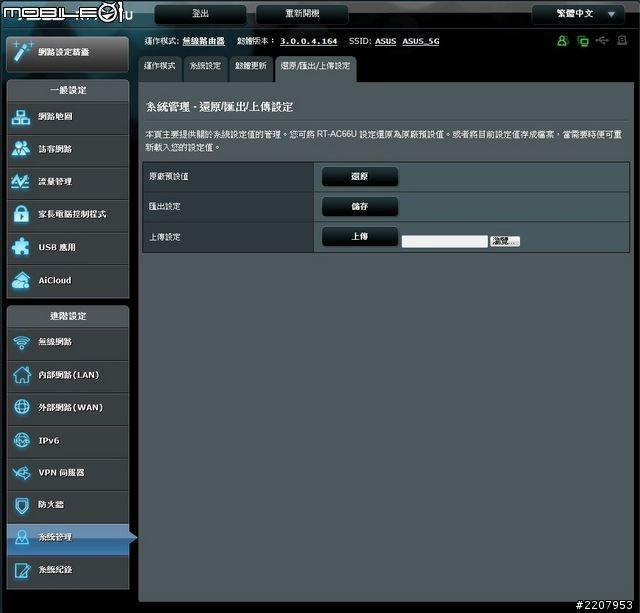

還原/匯出/上傳設定頁面中，除了可以將所有設定還原為出廠預設值之外，亦可匯出設定或是將上傳設定檔。

系統記錄

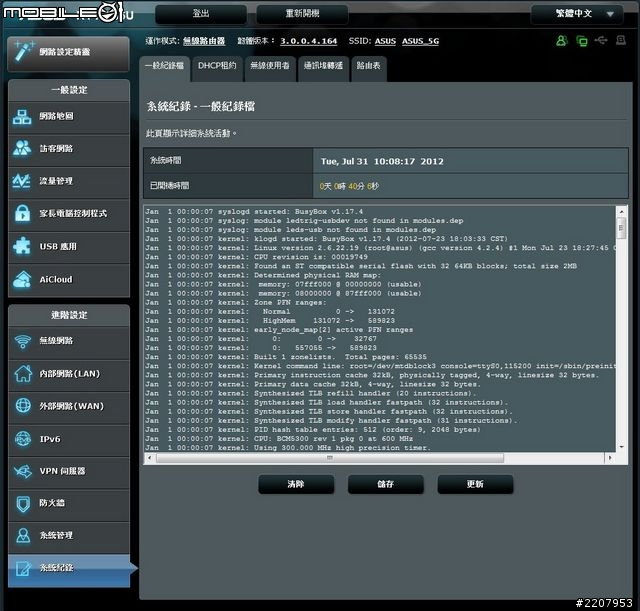

系統記錄的頁面中共有一般記錄檔、DHCP租約、無線使用者、通訊埠轉遞以及路由表等分頁，在這些分頁內便可以看到各相路由器的各個使用狀況與歷史連線紀錄。

Bristol · 發表於 2012-8-21 09:25:10

本帖最後由 Bristol 於 2012-8-21 09:31 編輯

測試說明

這次的測試方式，主要是比較802.11ac、802.11n在2.4GHz和5GHz的頻段以及連接有線網路時，實際傳輸一個檔案大小為11.3GB的資料夾的速率差異。由於目前還沒有能夠支援802.11ac的無線網路卡，所以這次的測試則是與華碩借了兩台RT-AC66U無線路由器，其中一台則是以有線的方式連接到電腦1上，而另一台RT-AC66U則是將使用模式改為橋接器模式，並以有線的方式連結到電腦2上來進行傳輸速率測試。這樣的方法看起複雜，其實就把其中更改為橋接器模式的路由器想成是電腦2的無線網路卡就會比較容易理解。

不過，相信一般使用者不太可能會為了要可以支援802.11ac而直接購入兩台一模一樣的路由器回家安裝，再加上有線轉無線再轉有線的方式，也必定會對於實際傳輸效能有所影響。可是就現階段來說，要測試802.11ac的實際表現，目前也只能透過這樣的方法。等到有對應802.11ac的無線網路卡出現之後，再來試試看效果如何。

最後要稍微說明一下，因為實際的傳輸效能其實會受到多因素所影響，譬如說兩台路由器的擺放距離、電腦使用的無線網路卡以及主機板上的網路晶片、網路線材等等，都會讓實際的傳輸結果有所差異，所以小編在底下也附上這次測試所使用的硬體平台讓網友們做個參考。

電腦1
處理器：Intel Core i5-2500
主機坂：Z68X-UD3H-B3
主機板內建的網路晶片：Realtek RTL8111E
硬碟機：WD WD1002FAEX 1TB
記憶體：創見DDR3-1333 4GBx2

電腦2
處理器：Intel Core i7-3820
主機坂：X79 Extreme 6 Gen3/GB
主機板內建的網路晶片：Broadcom BCM57781
硬碟機：博帝 PYRO SE 240GB
記憶體：Kingston DDR3-1333 2GBx4
無線網路卡：Atheros AR5B22 Mini PCIe轉PCIex1

測試結果

使用2.4GHz頻段時，無線連線速度為144.4Mbps，實際傳輸的平均速度大約在6~7MB/s之間。

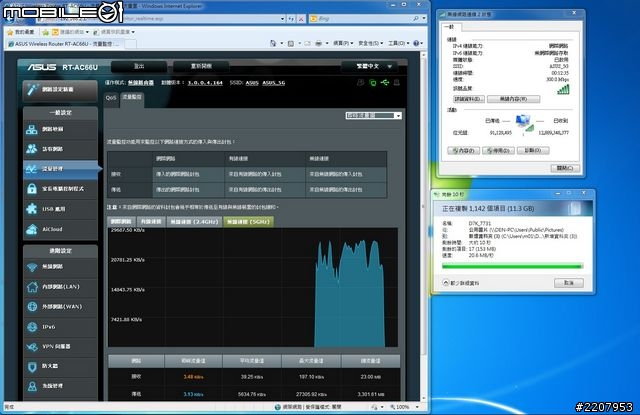

使用5GHz頻段時，無線連線速度為300Mbps，實際傳輸的平均速度大約在20~25MB/s之間。

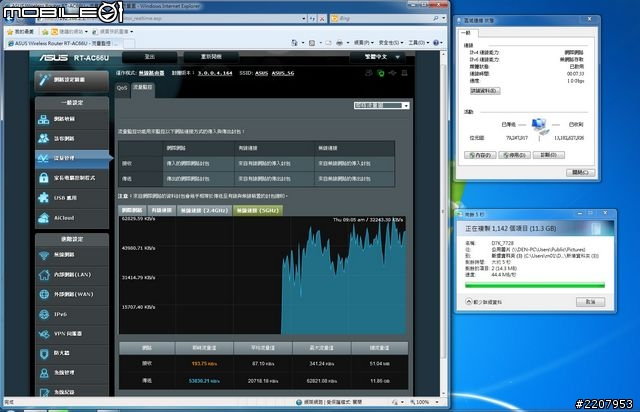

利用橋接方式測試802.11ac時，實際傳輸的速度大約都在40~60MB/s之間。

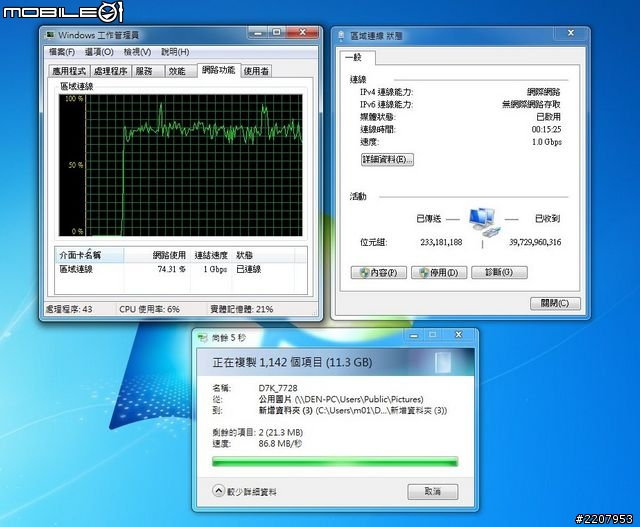

兩台電腦都以有線方式連結到同一台電腦時的實際傳輸速度表現大約是在80~95MB/s之間。

測試心得

雖然這次測試802.11ac的方式經過了有線轉無線再轉有線的曲折過程，但從實際的測試數據結果來看，不僅比802.11n 2.4GHz頻段時的傳輸效率大約增加了6~8倍，且比起802.11n在5GHz的頻段，也有著相近兩倍的成長，由此也可以看得出802.11ac的無線傳輸效能表現算是相當不錯。另外，值得一提的是，在使用有線網路傳輸的測試部分，這款華碩RT-AC66U亦能夠有80~95MB/s的實際傳輸速度水準，大約可達到80%左右的頻寬使用率。

所以就整體來看，華碩這款RT-AC66U無論是有線或是無線傳輸方面的表現，的確都有著相當不錯的表現，再加上韌體內亦提供了許多附加功能，可說是讓使用者有著更多的應用。不過，就現階段而言，由於目前大部分的無線網路周邊產品多半還是停留在支援802.11n的階段，能夠支援802.11ac無線網路周邊其實可以說是少之又少，就這樣看來，雖然802.11ac的傳輸效能大增，但除非是真的像小編這樣用兩台來橋接，不然真的也只是看得到吃不到而已，建議大家還是等各項周邊完備之後再來考慮也不遲。最後感謝大家的賞文，若是有任何問題的話也歡迎大家發問，下次報導再見囉！
